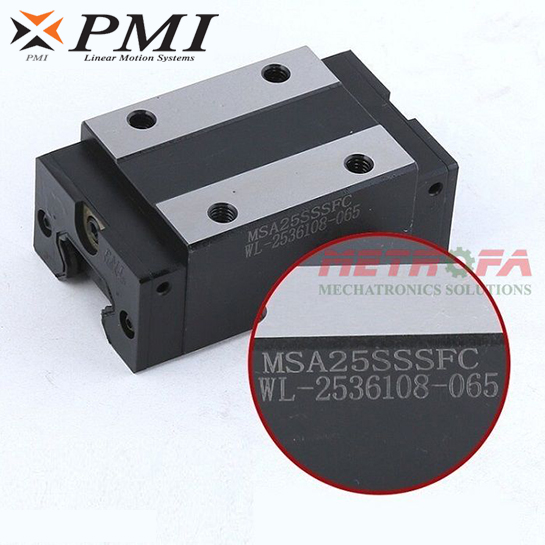

Con trượt vuông PMI MSA25S / MSA25LS PMI

1. Giới thiệu tổng quan về Con trượt vuông PMI MSA25S / MSA25LS PMI chính hãng Đài Loan

Con trượt vuông PMI MSA25S / MSA25LS PMI (bao gồm các mã quy cách chi tiết: MSA25SSSF0N, MSA25SSSFCN, MSA25LSSSF0N, MSA25LSSSFCN) là dòng con trượt dẫn hướng bi tuần hoàn tải trọng nặng dạng khối vuông tiêu chuẩn (Square Type / Heavy Load) chính hãng của tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu cơ khí chính xác hàng đầu thế giới của Đài Loan. Sở hữu kích thước lắp ráp tiêu chuẩn H = 40mm và bề rộng khối W = 48mm, con trượt PMI MSA25 là dòng sản phẩm thông dụng và phổ biến bậc nhất trong các hệ thống máy phay CNC, máy tiện, máy cắt plasma và dây chuyền tự động hóa công nghiệp tải nặng.

Dòng sản phẩm con trượt vuông PMI MSA25 được cung cấp với hai phiên bản chiều dài thân:

• Con trượt PMI MSA25S: Dạng khối vuông tiêu chuẩn (Standard Heavy Load) có chiều dài L = 81.6mm, trang bị 4 lỗ bu lông bắt ren M6 × 8 (khoảng cách tâm lỗ B = 35mm, C = 35mm), tải trọng động 28.1 kN và tải trọng tĩnh 42.4 kN.
• Con trượt PMI MSA25LS: Dạng khối vuông thân dài siêu tải nặng (Ultra Heavy Load) có chiều dài L = 100.6mm, trang bị 4 lỗ bu lông bắt ren M6 × 8 (khoảng cách tâm lỗ B = 35mm, C = 50mm), tải trọng động lên tới 34.4 kN và mô men kháng uốn tăng thêm ~70%.

2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSA25S/LS

Kế thừa bí quyết công nghệ nhiệt luyện tôi cao tần và gia công mài rãnh bi siêu chuẩn xác của PMI Đài Loan, dòng MSA25 Series sở hữu những đặc tính kỹ thuật vượt bậc:

• Thiết kế chịu tải 4 hướng cân bằng hoàn hảo (Four-Way Equal Load): Bốn hàng bi thép tuần hoàn chịu lực bố trí tiếp xúc góc 45° đối xứng, giúp con trượt chịu tải trọng đều nhau ở cả 4 hướng: hướng tâm (radial), hướng ngược tâm (reverse-radial) và hai hướng bên hông (lateral), đảm bảo máy vận hành vững vàng ở mọi tư thế gá lắp nằm ngang, thẳng đứng hay treo ngược.
• Khả năng tự lựa triệt tiêu sai số (Self-Aligning): Cấu trúc rãnh lăn bi DF (Face-to-Face) của PMI tự động bù trừ các sai lệch hình học bề mặt bệ máy trong giới hạn cho phép, tránh hiện tượng quá tải cục bộ, bảo vệ bi thép và giúp chuyển động luôn êm dịu, không kẹt bi.
• Vật liệu thép chịu lực tôi cao tần bền bỉ: Thân con trượt và ray MSA 25R được đúc từ thép hợp kim chất lượng cao, rãnh bi được tôi cao tần đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn cực tốt, duy trì độ rơ chuẩn xác và cấp dung sai sau nhiều năm hoạt động liên tục.
• Hệ thống phớt chắn bụi khép kín: Tích hợp nắp chặn bụi mặt đầu (End seal) và phớt chắn mỡ đáy (Bottom seal) kín khít, ngăn ngừa hiệu quả bụi bẩn, phoi kim loại, mạt gỗ xâm nhập rãnh bi, đồng thời giữ lớp mỡ bôi trơn lâu dài trong buồng bi.
• Đầu bơm mỡ G-M6 tiện lợi: Trang bị sẵn đầu vú bơm mỡ G-M6 ở mặt trước khối trượt, hỗ trợ thao tác bơm mỡ bảo dưỡng định kỳ tiện lợi, nhanh chóng mà không cần tháo rời khối trượt khỏi ray.

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSA Series

Dưới đây là sơ đồ chi tiết giải mã ký hiệu mã sản phẩm con trượt và thanh ray thuộc dòng PMI MSA Series:

Sơ đồ cấu trúc ký hiệu mã con trượt tự do (Interchangeable Type) PMI MSA Series

Ý nghĩa từng ký tự trong mã sản phẩm tiêu chuẩn MSA 25 S / LS SS FC N:

4. So sánh con trượt PMI MSA25S (Bản chuẩn) và MSA25LS (Bản dài siêu tải)

Bảng đối chiếu thông số cơ học và khả năng chịu tải giữa hai phiên bản con trượt vuông cỡ 25 của dòng MSA:

5. So sánh con trượt PMI MSA25S / MSA25LS với các thương hiệu đối trọng

Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSA25S / MSA25LS của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:

Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:

• So sánh với dòng tương đương của HIWIN (HGH25CA / HGH25HA): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 40mm, W = 48mm, bước lỗ ren 35 × 35mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
• So sánh với dòng tương đương của ABBA (BRC25-R0 / BRC25-LR): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 40mm, W = 48mm, bước lỗ ren 35 × 35mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
• So sánh với dòng tương đương của CPC (HRC25MN / HRC25ML): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 40mm, W = 48mm, bước lỗ ren 35 × 35mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.

6. Bản vẽ kỹ thuật & Kích thước hình học chi tiết con trượt PMI MSA25

Bản vẽ kích thước hình học chi tiết của con trượt vuông PMI MSA-S và MSA-LS:

Bản vẽ kỹ thuật và kích thước hình học dòng con trượt vuông PMI MSA-S và MSA-LS

Bảng thông số kích thước hình học dòng con trượt PMI MSA25 (Đơn vị: mm):

Bảng thông số tải trọng động, tải trọng tĩnh và quy cách thanh ray trượt PMI MSA Series

7. Quy cách thanh ray trượt tương thích PMI MSA 25R

Con trượt MSA25S / MSA25LS hoạt động đồng bộ cùng thanh ray dẫn hướng PMI MSA 25R tiêu chuẩn:

• Bề rộng thanh ray (W1): 23 mm (+0 / -0.05 mm).
• Chiều cao thanh ray (H1): 22.0 mm.
• Bước chia khoảng cách lỗ bắt bu lông (P): 60 mm.
• Khoảng cách mép ray tới tâm lỗ đầu tiên (E): Tiêu chuẩn 20 mm (hỗ trợ cắt theo kích thước chiều dài yêu cầu).
• Kích thước lỗ bắt bu lông ray: D × h × d = 11.0 × 9.0 × 7.0 mm (sử dụng bu lông lục giác chìm M6 × 20 mm).
• Khối lượng thanh ray trượt: 3.4 kg/m.
• Chiều dài ray tối đa nguyên thanh: Lên tới 4000 mm, hỗ trợ mài ghép nối ray liên tục không giới hạn hành trình.

8. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSA25

Nhờ cấu trúc khối vuông chắc khỏe và khả năng chịu tải trọng cực lớn, con trượt PMI MSA25S / MSA25LS được ứng dụng rộng rãi trong:

• Máy phay CNC, máy tiện CNC, máy mài phẳng: Cụm trượt các trục chịu lực cắt gọt va đập lớn, đòi hỏi độ cứng vững và độ chính xác micromet.
• Máy cắt laser fiber công suất vừa và lớn, máy cắt plasma CNC: Dẫn hướng bàn máy tải nặng di chuyển êm, triệt tiêu quán tính rung lắc.
• Máy cưa bàn trượt CNC & máy gia công gỗ công nghiệp: Cơ cấu truyền động tuyến tính chịu phôi gỗ khối lượng lớn.
• Hệ thống robot công nghiệp & cơ cấu nâng hạ tự động: Cụm trượt dẫn hướng chịu tải trọng hàng tấn trong dây chuyền sản xuất tự động.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:

1. Làm sạch bệ gá máy: Dùng khăn sạch lau hết dầu chống gỉ, kiểm tra độ phẳng và loại bỏ ba via trên gờ định vị bệ máy trước khi đặt ray.
2. Gá lắp thanh ray MSA 25R: Đặt ray áp sát gờ định vị, gá nhẹ các bu lông M6 × 20. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt theo đúng lực siết quy định từ giữa ra hai đầu.
3. Đưa con trượt vào ray: Áp cữ nhựa giữ bi vào sát đầu thanh ray, nhẹ nhàng trượt con trượt MSA25 thẳng hàng nối tiếp vào ray. Tuyệt đối không đẩy lệch góc hoặc giật mạnh để tránh làm rơi rớt bi thép.
4. Lắp mặt bàn thao tác: Đặt bàn thao tác lên các con trượt, siết nhẹ bu lông M6, dịch chuyển bàn trượt tới lui kiểm tra độ trơn mượt trước khi siết chặt đối xứng từng cặp bu lông.
5. Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng gốc Lithium qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần tùy môi trường làm việc.
