1. Giới thiệu tổng quan về Con trượt MSB20S/TS PMI chính hãng Đài Loan
Con trượt MSB20S/TS PMI (bao gồm các mã quy cách chi tiết: MSB20SSSF0, MSB20SSSFC, MSB20TSSSF0, MSB20TSSSFC) là dòng con trượt dẫn hướng bi tuần hoàn dạng vuông thân thấp (Compact Type / Low Profile) chính hãng của tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu cơ khí chính xác hàng đầu thế giới đến từ Đài Loan. Được thiết kế chuyên biệt cho các cơ cấu trượt đòi hỏi chiều cao lắp ráp cực kỳ nhỏ gọn (H = 28mm), MSB20 mang đến khả năng định vị chuẩn xác, chuyển động êm ái, giảm quán tính dao động và độ bền bỉ vượt trội.
.jpg)

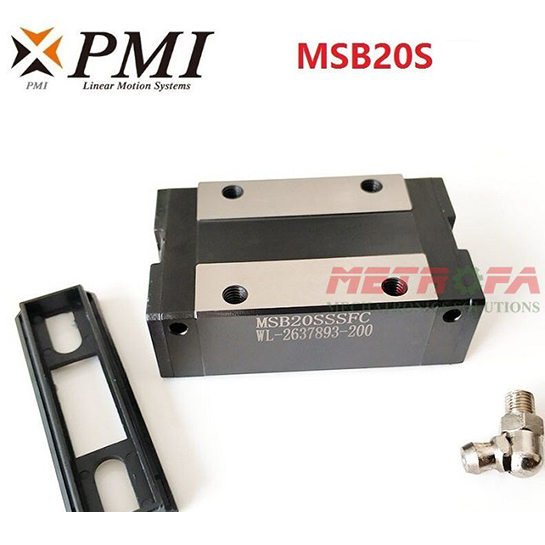

Hình ảnh thực tế con trượt vuông thân thấp PMI MSB20 Series chính hãng Đài Loan
Dòng con trượt MSB20 được cung cấp với hai cấu hình khối trượt chính:
- Con trượt PMI MSB20S: Dạng khối vuông tiêu chuẩn (Standard Body) có chiều dài L = 67mm, trang bị 4 lỗ bu lông bắt ren M5, chịu tải trọng nặng và mô men uốn xoắn cao.
- Con trượt PMI MSB20TS: Dạng khối vuông thân ngắn (Short Body) có chiều dài L = 48mm, trang bị 2 lỗ bu lông bắt ren M5, thích hợp cho cụm máy không gian hẹp, chạy tốc độ cao và gia tốc lớn.
.jpg)
Chi tiết kết cấu con trượt vuông PMI MSB20 độ chính xác cao
2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSB20S/TS
Kế thừa công nghệ tôi luyện thép và mài rãnh bi siêu chuẩn xác của PMI Đài Loan, dòng MSB20 Series sở hữu những đặc tính kỹ thuật vượt bậc:
- Kích thước nhỏ gọn, hạ thấp trọng tâm: Với chiều cao lắp đặt tổng thể chỉ H = 28mm và bề rộng khối W = 42mm, con trượt MSB20 tối ưu hóa không gian thiết kế của máy móc, hạ thấp trọng tâm cụm trượt dẫn động, giảm quán tính dao động và tăng độ ổn định ở tốc độ cao.
- Chịu lực 4 hướng cân bằng (Four-Way Equal Load): 4 hàng bi thép tuần hoàn chịu lực bố trí tiếp xúc góc 45° đối xứng, giúp con trượt chịu tải trọng đều nhau ở cả 4 hướng: hướng tâm, hướng ngược tâm và hai hướng bên hông, bảo đảm độ chính xác bất kể tư thế lắp đặt đứng, ngang hay treo ngược.
- Khả năng tự lựa triệt tiêu sai số (Self-Aligning): Cấu trúc rãnh lăn bi DF (Face-to-Face) của PMI tự động bù trừ các sai lệch hình học bề mặt bệ máy trong giới hạn cho phép, tránh hiện tượng quá tải cục bộ, bảo vệ bi thép và giúp chuyển động luôn êm dịu, không kẹt bi.
- Vật liệu thép chịu lực tôi cao tần bền bỉ: Thân con trượt và ray MSB 20R được chế tạo từ thép hợp kim đặc chủng, tôi cao tần đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn cực tốt, duy trì tuổi thọ làm việc lâu dài.
- Hệ thống phớt chắn bụi khép kín: Tích hợp nắp chặn bụi mặt đầu (End seal) và phớt chắn mỡ đáy (Bottom seal) kín khít, ngăn ngừa bụi bẩn, phoi mạt cơ khí xâm nhập rãnh bi, đồng thời giữ lớp mỡ bôi trơn không bị rò rỉ ra ngoài.
- Đầu bơm mỡ G-M6 tiêu chuẩn: Trang bị sẵn vú bơm mỡ G-M6 ở mặt trước khối trượt, hỗ trợ thao tác bơm mỡ bảo dưỡng định kỳ tiện lợi, nhanh chóng.
3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSB Series
Dưới đây là sơ đồ chi tiết giải mã ký hiệu mã sản phẩm con trượt và thanh ray thuộc dòng PMI MSB Series:
.jpg)
Sơ đồ phân tích ký hiệu mã quy cách con trượt và ray trượt PMI MSB Series
Ý nghĩa từng ký tự trong mã sản phẩm tiêu chuẩn MSB 20 S SS FC / F0:
| Ký hiệu |
Ý nghĩa kỹ thuật |
Mô tả chi tiết |
| MSB |
Dòng sản phẩm |
Dòng con trượt dẫn hướng thân thấp (Compact Type / Low Profile) chịu tải 4 hướng của PMI. |
| 20 |
Kích cỡ quy cách (Size) |
Quy cách danh định cỡ 20mm (tương thích thanh ray trượt bề rộng W1 = 20mm). |
| S / TS |
Kiểu khối & Chiều dài |
S: Dạng khối vuông chiều dài tiêu chuẩn (4 lỗ ren M5); TS: Dạng khối vuông thân ngắn (2 lỗ ren M5). |
| SS |
Hệ thống chắn bụi |
Phớt chắn bụi mặt đầu kép (End seal) kết hợp phớt gầm đáy (Bottom seal). |
| FC / F0 |
Cấp độ chêm tải (Preload) |
FC: Khử rơ nhẹ, chuyển động êm dịu; F0: Cấp chêm tải trung bình tiêu chuẩn độ cứng vững cao. |
| N / H |
Cấp độ chính xác |
N: Cấp tiêu chuẩn thông dụng; H: Cấp chính xác cao cho máy gia công và tự động hóa. |
4. So sánh chi tiết con trượt PMI MSB20S (Bản chuẩn) và MSB20TS (Bản ngắn)
Bảng đối chiếu thông số cơ học và khả năng chịu tải giữa hai phiên bản con trượt vuông cỡ 20 của dòng MSB:
| Tiêu chí so sánh |
Con trượt PMI MSB20S (Bản tiêu chuẩn) |
Con trượt PMI MSB20TS (Bản ngắn) |
| Cấp tải trọng (Load Rating) |
Tải trọng nặng (Heavy Load) |
Tải trọng trung bình (Medium Load) |
| Chiều dài tổng thể (L) |
67.0 mm |
48.0 mm (Ngắn hơn ~28%) |
| Chiều dài phần thân bi (L1) |
48.0 mm |
29.0 mm |
| Số lỗ ren bắt ốc mặt trên |
4 lỗ M5 × 7 (B = 32mm, C = 32mm) |
2 lỗ M5 × 7 (B = 32mm) |
| Tải trọng động danh định (C) |
13.9 kN (~1,417 kgf) |
9.7 kN (~989 kgf) |
| Tải trọng tĩnh danh định (C0) |
23.6 kN (~2,406 kgf) |
14.2 kN (~1,448 kgf) |
| Mô men uốn lật tĩnh (MR) |
240 N·m |
140 N·m |
| Mô men uốn dọc trục (MP / MY) |
180 N·m |
70 N·m |
| Trọng lượng khối trượt |
0.26 kg |
0.16 kg (Siêu nhẹ) |
| Ứng dụng khuyến nghị |
Trục máy CNC, bàn trượt phay, cụm gia công chịu lực |
Đầu khắc laser, cơ cấu gắp gáp tốc độ cao, máy in 3D |
5. So sánh con trượt PMI MSB20S / MSB20TS với các thương hiệu đối trọng
Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSB20S / MSB20TS của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt (H × W) |
Kiểu dáng / Đặc tính kỹ thuật |
| PMI (Đài Loan) |
PMI MSB20S / MSB20TS |
H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm |
Dòng khối vuông thân thấp tiêu chuẩn / bản ngắn (Low Profile / Short) |
| HIWIN (Đài Loan) |
EGH20CA / EGH20SA |
H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm |
Quy cách lắp ghép tương đương 100% |
| ABBA (Đài Loan) |
BRC20-U0 / BRC20-SU |
H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm |
Tương thích kích thước mặt gá đặt |
| CPC (Đài Loan) |
ARC20MN / ARC20MS |
H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm |
Tương đương thông số cơ khí lắp đặt |
Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:
- So sánh với dòng tương đương của HIWIN (EGH20CA / EGH20SA): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
- So sánh với dòng tương đương của ABBA (BRC20-U0 / BRC20-SU): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
- So sánh với dòng tương đương của CPC (ARC20MN / ARC20MS): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 28mm, W = 42mm, bước lỗ ren 32 × 32mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng cao về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ốc), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt PMI lên thanh ray của hãng khác (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc gây rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi sang sử dụng con trượt PMI để tối ưu độ chính xác và tuổi thọ, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt PMI.
6. Bản vẽ kỹ thuật & Kích thước hình học chi tiết con trượt PMI MSB20
Bản vẽ kích thước hình học chi tiết của con trượt PMI MSB20S và MSB20TS:
.jpg)
Bản vẽ kỹ thuật và kích thước hình học con trượt PMI MSB-TS (thân ngắn) và MSB-S (thân tiêu chuẩn)
Bảng thông số kích thước hình học dòng con trượt PMI MSB 20 (Đơn vị: mm):
| Mã sản phẩm |
Kích thước bao ngoài |
Khoảng cách gờ |
Kích thước lỗ ren mặt trượt |
L1 |
T |
Vú mỡ |
| H |
W |
L |
W2 |
H2 |
B |
C |
S × l |
Số lỗ |
| MSB 20 TS |
28 |
42 |
48.0 |
11.0 |
4.5 |
32 |
– |
M5 × 7 |
2 |
29.0 |
7.5 |
G-M6 |
| MSB 20 S |
28 |
42 |
67.0 |
11.0 |
4.5 |
32 |
32 |
M5 × 7 |
4 |
48.0 |
7.5 |
G-M6 |
.jpg)
Bảng thông số tải trọng động, tải trọng tĩnh và quy cách thanh ray trượt PMI MSB Series
7. Quy cách thanh ray trượt tương thích PMI MSB 20R
Con trượt MSB20S/TS hoạt động đồng bộ cùng thanh ray dẫn hướng PMI MSB 20R tiêu chuẩn:
- Bề rộng thanh ray (W1): 20 mm (+0 / -0.05 mm).
- Chiều cao thanh ray (H1): 15.0 mm.
- Bước chia khoảng cách lỗ bắt bu lông (P): 60 mm.
- Khoảng cách mép ray tới tâm lỗ đầu tiên (E): Tiêu chuẩn 20 mm (hỗ trợ cắt theo yêu cầu kỹ thuật).
- Kích thước lỗ bắt bu lông ray: D × h × d = 9.5 × 8.5 × 6.0 mm (sử dụng bu lông lục giác chìm M5 × 16 mm).
- Khối lượng thanh ray trượt: 2.0 kg/m.
- Chiều dài ray tối đa nguyên thanh: Lên tới 4000 mm, hỗ trợ ghép ray mài vát đầu không giới hạn chiều dài hành trình.
8. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSB20
Nhờ cấu trúc thân thấp chống rung và chuyển động siêu mượt, con trượt PMI MSB20S/TS được ứng dụng rộng rãi trong:
- Máy phay CNC cỡ vừa và nhỏ, máy tiện mini: Cụm trượt các trục X, Y, Z yêu cầu hạ thấp trọng tâm để triệt tiêu độ rung khi cắt gọt.
- Máy cắt khắc laser fiber, CO2 và máy cắt decal: Đảm bảo chuyển động mượt mà ở tốc độ dịch chuyển cao, không gợn sóng nét cắt.
- Dây chuyền tự động hóa công nghiệp: Cánh tay robot gắp phôi (Pick and Place), băng tải đóng gói tự động, máy kiểm tra bản mạch điện tử.
- Máy in 3D công nghiệp & thiết bị quang học: Dẫn hướng bàn nâng, cụm cảm biến đo lường cơ khí chính xác cao.
Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:
- Làm sạch bệ gá máy: Dùng khăn sạch lau hết dầu chống gỉ, kiểm tra độ phẳng và loại bỏ ba via trên gờ định vị bệ máy trước khi đặt ray.
- Gá lắp thanh ray MSB 20R: Đặt ray áp sát gờ định vị, gá nhẹ các bu lông M5 × 16. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt theo đúng lực siết quy định từ giữa ra hai đầu.
- Đưa con trượt vào ray: Áp cữ nhựa giữ bi vào sát đầu thanh ray, nhẹ nhàng trượt con trượt MSB20 thẳng hàng nối tiếp vào ray. Tuyệt đối không đẩy lệch góc hoặc giật mạnh để tránh làm rơi rớt bi thép.
- Lắp mặt bàn thao tác: Đặt bàn thao tác lên các con trượt, siết nhẹ bu lông M5, dịch chuyển bàn trượt tới lui kiểm tra độ trơn mượt trước khi siết chặt đối xứng từng cặp bu lông.
- Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng gốc Lithium qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần tùy cường độ làm việc.
