Con trượt MSA30E PMI

1. Giới thiệu tổng quan về Con trượt PMI MSA30E chính hãng Đài Loan

Con trượt PMI MSA30E (mã đầy đủ: MSA30ESSFC) là dòng con trượt dẫn hướng bi tuần hoàn tải nặng (Heavy Load Type) cao cấp của tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu linh kiện cơ khí chính xác hàng đầu Đài Loan. Thiết kế dạng mặt bích rộng có tai với 4 lỗ bu lông kết hợp (Flange Type) giúp phân tán lực cắt tối ưu, mang lại độ cứng vững chống uốn và chịu tải trọng cực lớn cho các trục chuyển động cơ khí công nghiệp nặng.

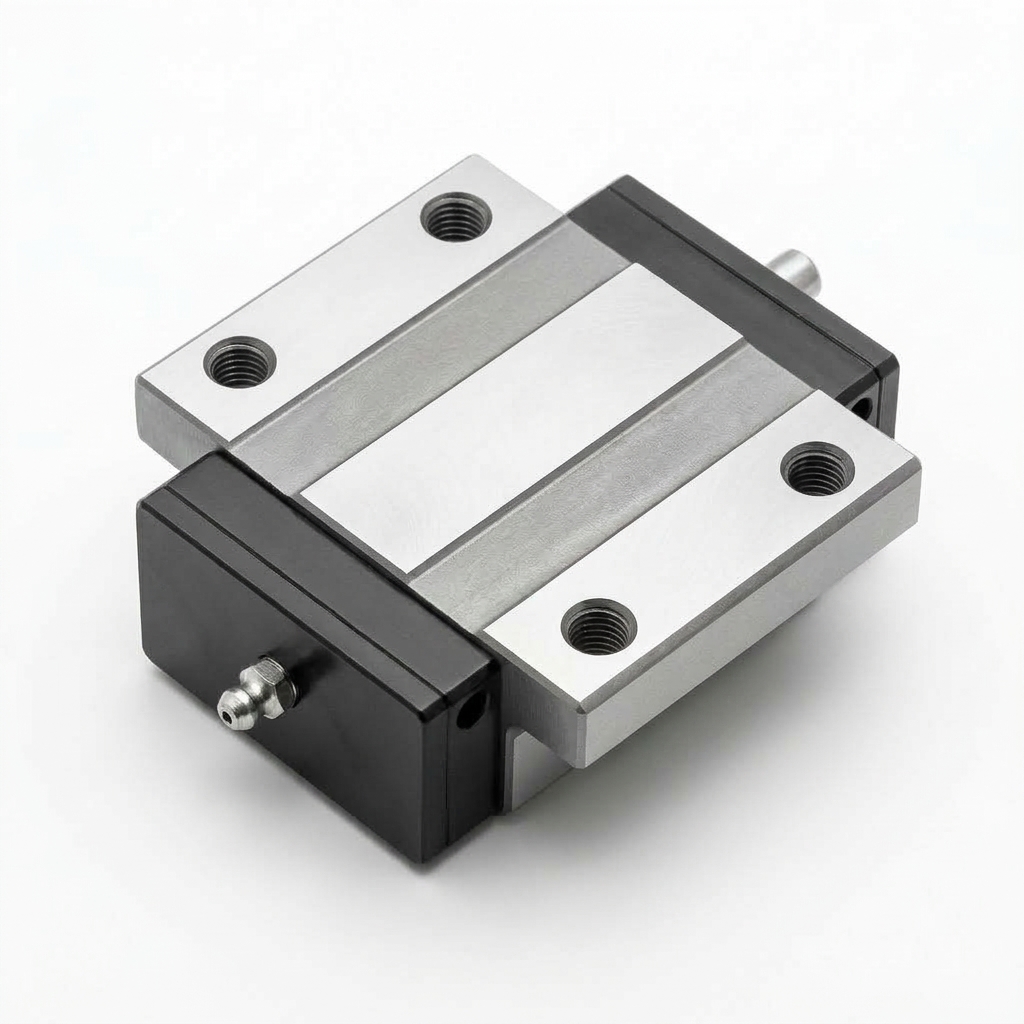

Tổng quan con trượt mặt bích tải nặng PMI MSA30E lắp ráp trên thanh ray dẫn hướng tuyến tính MSA 30R

Với chiều cao lắp ráp tiêu chuẩn H = 42mm, bề rộng mặt bích W = 90mm và chiều dài thân L = 97mm (phiên bản tiêu chuẩn MSA30E) hoặc L = 119.2mm (phiên bản siêu tải MSA30LE), con trượt PMI MSA30E là giải pháp dẫn hướng tiêu chuẩn cho các dòng máy phay CNC tải nặng, máy tiện CNC đài dao lớn, máy mài phẳng, máy gia công trung tâm (Machining Center) và máy cắt laser công suất cao.

2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSA30E

Được thiết kế nhằm đáp ứng các môi trường gia công chịu tải va đập và rung lắc khắc nghiệt, PMI MSA30E tích hợp những ưu điểm kỹ thuật hàng đầu:

• Cấu trúc chịu tải 4 hướng cân bằng tuyệt đối: Bốn hàng bi thép tuần hoàn chịu lực tiếp xúc góc nghiêng 45° đối xứng. Cấu tạo này cho phép con trượt chịu tải trọng đều nhau ở cả 4 hướng: hướng tâm, ngược tâm và hai phương ngang vuông góc, đảm bảo máy gia công phay tiện giữ độ chính xác tuyệt đối ở mọi góc gá đặt.
• Mặt bích ren kép đa năng (Double-Mounting Flange): 4 lỗ bắt bu lông trên cánh bích rộng 90mm được gia công chính xác: hỗ trợ bắt chìm bu lông M10 từ trên xuống (lỗ xuyên có ren sâu 10mm), đồng thời cho phép bắt bu lông M8 từ phía dưới bàn máy lên, tạo thuận lợi tối đa khi lắp dựng các bàn gá kích thước lớn.
• Độ cứng vững chống rung chấn cao: Rãnh dẫn hướng bi dạng cung tròn tiếp xúc sâu giúp tăng diện tích chịu lực của bi thép, triệt tiêu tối đa độ đàn hồi khi máy chịu lực cắt lớn hoặc gia tốc đảo chiều liên tục.
• Thép hợp kim tôi cứng toàn phần siêu bền: Thân khối trượt được chế tạo từ thép hợp kim chất lượng cao, bề mặt rãnh bi được nhiệt luyện tôi cao tần đạt độ cứng HRC 58 – 62, chống mài mòn hoàn hảo và duy trì độ chính xác chuyển động lâu dài.
• Khả năng tự lựa sai lệch lắp đặt (Self-Aligning): Cấu trúc bố trí rãnh bi DF (Face-to-Face) triệt tiêu sai lệch song song nhỏ trên bề mặt bệ máy, giúp chuyển động luôn êm ái, nhẹ nhàng, không gây kẹt bi hay xước ray.
• Phớt chắn bụi khép kín SS & Vú mỡ bôi trơn G-M6: Trang bị hệ thống phớt cao su mặt đầu (End seal) và phớt gầm đáy (Bottom seal) kép, ngăn chặn tuyệt đối phoi kim loại và bụi mạt xâm nhập, đồng thời đầu bơm mỡ ren G-M6 giúp việc châm mỡ định kỳ vô cùng thuận tiện.

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSA Series

Sơ đồ ký hiệu mã con trượt tự do (Interchangeable Type) của PMI giúp quý khách dễ dàng nhận biết và đối chiếu quy cách sản phẩm:

Sơ đồ phân tích ký hiệu mã con trượt tự do PMI MSA Series

Giải mã chi tiết mã sản phẩm tiêu chuẩn MSA 30 E SS FC N:

Quy cách cấu trúc ký hiệu thanh ray trượt tương thích PMI MSA 30R

4. So sánh con trượt mặt bích MSA30E (Bản chuẩn) và MSA30LE (Bản siêu tải)

Để tối ưu hóa không gian và tải trọng cho từng vị trí trục máy, PMI cung cấp 2 biến thể chiều dài khối trượt mặt bích cỡ 30:

4.2. So sánh con trượt mặt bích PMI MSA30E với khối vuông PMI MSA30S

Bên cạnh biến thể mặt bích MSA30E, PMI cung cấp biến thể dạng khối vuông MSA30S:

• Kích thước lắp ghép: Cả hai đều có chiều cao lắp ráp H = 42mm và chiều dài L = 97mm. Tuy nhiên MSA30E có bề rộng bích W = 90mm tạo diện tích tiếp xúc chống lật cực lớn, trong khi MSA30S có bề rộng khối gọn gàng W = 60mm.
• Phương thức gá bu lông: Con trượt MSA30E có thể bắt bu lông M10 từ trên hoặc M8 từ dưới lên qua 4 lỗ trên cánh bích (khoảng cách 72 × 52mm). Ngược lại, khối vuông MSA30S bắt bu lông M8 từ mặt trên xuống qua thân khối (khoảng cách 40 × 40mm).
• Ứng dụng chọn lựa: Với các bàn trượt rộng cần độ ổn định chống lật ngang tuyệt đối, MSA30E luôn là sự lựa chọn ưu tiên số một. Với các kết cấu không gian hẹp ngang giữa hai ray trượt, khối vuông MSA30S sẽ dễ dàng bố trí hơn.

5. So sánh con trượt PMI MSA30E / MSA30LE với các thương hiệu đối trọng

Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSA30E / MSA30LE của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:

Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:

• So sánh với dòng tương đương của HIWIN (HGW30CC / HGW30HC): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 42mm, W = 90mm, bước lỗ 72 × 52mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
• So sánh với dòng tương đương của ABBA (BRC30-A0 / BRC30-LA): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 42mm, W = 90mm, bước lỗ 72 × 52mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
• So sánh với dòng tương đương của CPC (HRC30FN / HRC30FL): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 42mm, W = 90mm, bước lỗ 72 × 52mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.

6. Thông số kỹ thuật & Bản vẽ kích thước chi tiết PMI MSA30E

Bản vẽ kích thước hình học chi tiết của con trượt mặt bích PMI MSA-E / MSA-LE:

Bản vẽ kỹ thuật và kích thước hình học chuẩn xác con trượt mặt bích PMI MSA-E / MSA-LE

Bảng thông số kích thước chi tiết dòng con trượt PMI MSA30E (Đơn vị: mm):

Thông số tải trọng và thanh ray dẫn hướng tương thích PMI MSA 30R:

• Tải trọng động C: 37.9 kN (~3.865 kgf).
• Tải trọng tĩnh C0: 60.1 kN (~6.128 kgf).
• Mô-men tĩnh cho phép MR / MP / MY: MR = 880 N·m / MP = 660 N·m / MY = 660 N·m.
• Kích thước thanh ray MSA 30R: Chiều rộng ray W1 = 28 mm (+0 / -0.05 mm), Chiều cao thân ray H1 = 26 mm.
• Bước lỗ ray P: 80 mm, khoảng cách biên tiêu chuẩn E = 20 mm.
• Quy cách lỗ bắt bu lông ray: D × h × d = 14 × 12 × 9 mm (sử dụng bu lông M8 × 30 tiêu chuẩn).
• Khối lượng thanh ray: 4.8 kg/m.

7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSA30E

Nhờ khả năng chịu tải trọng nặng và độ cứng vững chống uốn lớn, con trượt PMI MSA30E được ứng dụng làm trục dẫn hướng chủ đạo trong các dây chuyền gia công cơ khí chính xác:

• Máy phay CNC, máy tiện CNC đài dao công nghiệp: Dẫn hướng trục chính X, Y, Z chịu lực phay ngắt quãng lớn và phoi kim loại dày.
• Máy cắt Laser Fiber kim loại tấm công suất lớn: Dẫn hướng bàn trượt khổ 1.5m × 3m, 2m × 6m chuyển động tốc độ cao.
• Máy mài phẳng, máy gia công xung điện EDM: Đòi hỏi độ êm dịu, không giật cục để đạt độ bóng bề mặt chi tiết gia công tối đa.
• Máy ép thủy lực, máy uốn chấn CNC: Khả năng chống chịu lực ép và xung chấn tốt.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:

1. Làm sạch bề mặt bệ máy: Dùng đá mài mịn rà sạch bavia trên vai định vị bệ máy, lau sạch dầu mỡ chống gỉ bằng giẻ sạch không bụi.
2. Lắp đặt và rà thẳng ray MSA 30R: Đặt thanh ray áp sát gờ định vị, gá tạm các bu lông M8. Sử dụng đồng hồ so rà thẳng độ song song trên toàn chiều dài thanh ray trước khi siết chặt theo đúng lực siết quy định.
3. Lắp con trượt vào ray: Áp sát cữ nhựa giữ bi vào đầu ray dẫn hướng, từ từ trượt khối trượt MSA30E tiếp nối vào ray theo đường thẳng. Không giật lắc hoặc đẩy nghiêng để tránh làm rơi rớt bi thép.
4. Lắp ráp bàn thao tác: Đặt bàn trượt lên các khối trượt, bắt nhẹ bu lông M10 hoặc M8, trượt tới lui để khử ứng suất căng cưỡng bức rồi siết chặt đều theo đường chéo.
5. Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng chịu cực áp (EP grease) qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần.

8. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn

Mua sắm linh kiện con trượt và ray trượt PMI chính hãng tại CNC24H.com.vn, quý khách nhận được cam kết dịch vụ chuyên nghiệp hàng đầu:

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn chất lượng nhà sản xuất PMI Đài Loan, vận hành trơn tru, độ rơ chuẩn xác và tuổi thọ bền bỉ.
• Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ đổi trả nhanh chóng và chu đáo.
• Kho hàng sẵn có số lượng lớn: Đầy đủ các dòng con trượt MSA30E, MSA30LE và thanh ray MSA 30R, nhận cắt ray theo kích thước chiều dài yêu cầu của khách hàng.
• Tư vấn kỹ thuật chuyên sâu 24/7: Đội ngũ kỹ sư cơ khí giàu kinh nghiệm luôn sẵn sàng giải đáp, hỗ trợ tính toán tải trọng và đưa ra giải pháp lắp đặt tối ưu nhất.
• Giao hàng toàn quốc nhanh chóng: Đóng gói chống va đập cẩn thận, giao hàng tận nơi trên toàn quốc, quý khách được kiểm tra hàng trước khi thanh toán.

Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc báo giá con trượt PMI MSA30E, vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận ưu đãi tốt nhất ngay hôm nay!
