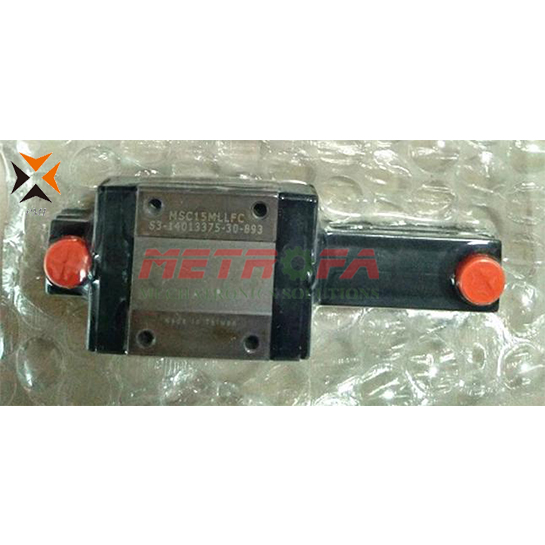

1. Giới thiệu tổng quan về Con trượt PMI MSC15M/LM chính hãng Đài Loan
Con trượt PMI MSC15M/LM là dòng con trượt vuông siêu nhỏ (Miniature Linear Guideway Block) kích cỡ lớn nhất thuộc MSC Series danh tiếng của tập đoàn PMI (Precision Motion Industries, Inc. – Đài Loan). Dòng sản phẩm đại diện cho đỉnh cao công nghệ dẫn hướng mini chính xác, kết hợp hoàn hảo giữa kích thước hình học nhỏ gọn và khả năng chịu tải trọng ấn tượng, đáp ứng xuất sắc các tiêu chuẩn khắt khe trong ngành công nghiệp bán dẫn, tự động hóa vi mô và thiết bị y tế.
Con trượt mini PMI cỡ 15 có chiều cao lắp ráp tổng thể H = 16mm, chiều rộng khối con trượt W = 32mm, hoạt động đồng bộ cùng hệ thống thanh ray trượt mini MSD 15R bản rộng 15mm. Dòng sản phẩm được thiết kế với hai phiên bản thân khối chuyên dụng:
- Model MSC15M (Standard Type – Thân tiêu chuẩn): Chiều dài thân khối L = 43.5mm, khoảng cách lỗ bu lông C = 20mm, trọng lượng 71g. Đây là cấu hình tiêu chuẩn mang lại sự cân bằng lý tưởng giữa kích thước gọn gàng và khả năng chịu tải cơ học.
- Model MSC15LM (Long / Heavy Load Type – Thân dài chịu tải nặng): Chiều dài thân khối mở rộng L = 60.5mm, khoảng cách lỗ bu lông C = 25mm, trọng lượng 100g. Phiên bản thân dài được bổ sung số lượng lớn viên bi thép tuần hoàn, giúp tải trọng động C đạt 6.47 kN và tải trọng tĩnh C0 lên đến 9.26 kN (tăng hơn 62% khả năng chịu tải tĩnh), đồng thời tăng khả năng chịu mô-men uốn lật lên gấp 2.5 lần so với bản chuẩn.
Toàn bộ dòng sản phẩm mang mã hiệu “M” (MSC15M và MSC15LM) đều được sản xuất hoàn toàn từ thép không gỉ (Stainless Steel) cao cấp, mang lại khả năng chống han gỉ, kháng hóa chất ăn mòn tuyệt đối trong mọi môi trường sản xuất công nghiệp.
2. Cấu tạo & Ưu điểm vượt trội của con trượt siêu nhỏ PMI MSC15 Series
Con trượt vuông mini PMI MSC15M/LM sở hữu thiết kế cơ khí đỉnh cao mang lại hiệu suất chuyển động vượt trội:
- Vật liệu thép không gỉ martensitic tôi cứng toàn phần: Thân con trượt, thanh ray MSD 15R và hệ thống bi thép tuần hoàn đều làm từ thép không gỉ chất lượng cao, chống oxy hóa rỉ sét, chịu nhiệt và chống ăn mòn hóa chất, rất lý tưởng cho phòng sạch (Cleanroom), y tế và đóng gói chíp bán dẫn.
- Cấu trúc rãnh lăn tiếp xúc góc Gothic Arch 45 độ: Hai rãnh bi tuần hoàn được mài định hình cung Gothic tiếp xúc 45 độ đối xứng, cân bằng khả năng chịu tải trọng đồng đều theo cả 4 phương (phương nén xuống, phương nhấc lên và hai phương ngang hai bên hông).
- Đai giữ bi thông minh (Ball Retainer): Tích hợp thanh cài giữ bi thép bên trong rãnh trượt, ngăn chặn hoàn toàn hiện tượng rơi vãi bi khi người dùng rút con trượt ra khỏi ray trong quá trình căn chỉnh lắp ráp hoặc bảo dưỡng máy.
- Hệ thống bôi trơn vi mô tích hợp: Thiết kế đường dẫn mỡ khoa học cùng khoang trữ mỡ bôi trơn bên trong đầu khối giúp duy trì màng dầu bôi trơn liên tục, triệt tiêu lực ma sát và kéo dài chu kỳ cấp dầu mỡ định kỳ.
- Phớt chắn bụi cao su khép kín hai đầu: Tấm phớt gạt bụi cao su tổng hợp chống mài mòn ôm khít tiết diện thanh ray MSD 15R, ngăn ngừa triệt để bụi mịn, phoi nhựa và sợi vải xâm nhập vào buồng chứa bi.
- Chuyển động siêu êm và đầm chắc: Độ hoàn thiện bề mặt rãnh trượt đạt cấp siêu chính xác, lực ma sát lăn cực thấp, giúp cơ cấu trượt vận hành mượt mà, triệt tiêu tiếng ồn và hiện tượng rung lắc ở dải tốc độ cao.
3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSC Series
Quy chuẩn ký hiệu mã định danh sản phẩm con trượt mini PMI MSC Series giúp kỹ thuật viên dễ dàng lựa chọn đúng cấu hình mong muốn:
Ý nghĩa chi tiết từng ký tự trong chuỗi mã sản phẩm:
- MSC / MSD: Ký hiệu dòng dẫn hướng tuyến tính mini siêu nhỏ (Miniature Linear Guideway).
- Kích cỡ ray (Size 7, 9, 12, 15): Số 15 biểu thị chiều rộng thanh ray là 15mm, chiều cao lắp ráp tổng thể H = 16mm.
- Kiểu dáng thân khối:
- M: Dạng thân tiêu chuẩn làm bằng thép không gỉ (Standard Stainless Steel).
- LM: Dạng thân dài chịu tải nặng làm bằng thép không gỉ (Heavy Load Stainless Steel).
- Số lượng con trượt trên ray (1, 2, 3...): Số con trượt lắp đặt sẵn trên một thanh ray.
- Tùy chọn phớt chắn bụi (Dust Protection): LL (phớt tiêu chuẩn hai đầu) hoặc RR (phớt tăng cường chống bụi nâng cao).
- Cấp độ tải trước (Preload):
- FZ: Khe hở vi mô (Clearance – di chuyển siêu nhẹ nhàng, lực đẩy nhỏ).
- FC: Tải trước nhẹ (Light Preload 0 – 0.02C – triệt tiêu khe hở, chuyển động đầm chắc).
- F0: Tải trước trung bình (Medium Preload 0.02 – 0.05C – gia tăng độ cứng vững chống xoắn uốn).
- R: Kiểu thanh ray bắt bu lông từ trên mặt ray xuống (Counterbore hole type).
- Cấp chính xác (Accuracy Grade): N (Cấp chính xác tiêu chuẩn), H (Cấp chính xác cao), P (Cấp siêu chính xác).
4. So sánh chi tiết con trượt PMI MSC15M (Bản chuẩn) và MSC15LM (Bản thân dài)
Bảng phân tích so sánh kỹ thuật giữa hai phiên bản MSC15M và MSC15LM:
| Tiêu chí so sánh |
Model PMI MSC15M (Bản chuẩn) |
Model PMI MSC15LM (Bản thân dài) |
| Cấp tải trọng (Load Rating) |
Tải trọng tiêu chuẩn |
Tải trọng nặng (Heavy Load) |
| Chiều dài thân khối (L) |
43.5 mm (Nhỏ gọn, linh hoạt) |
60.5 mm (Dài hơn ~39%) |
| Khoảng cách lỗ bu lông (B × C) |
25 × 20 mm |
25 × 25 mm |
| Tải trọng động C (Dynamic Load) |
4.52 kN (~461 kgf) |
6.47 kN (~660 kgf) – Tăng 43% |
| Tải trọng tĩnh C0 (Static Load) |
5.70 kN (~581 kgf) |
9.26 kN (~944 kgf) – Tăng 62% |
| Mô-men tĩnh cho phép MR / MP / MY |
MR = 44.4 N·m / MP = 24.7 N·m / MY = 24.7 N·m |
MR = 72.2 N·m / MP = 61.0 N·m / MY = 61.0 N·m |
| Trọng lượng khối trượt (Carriage Weight) |
71 gram |
100 gram |
| Ứng dụng khuyến nghị |
Bàn trượt CNC mini, máy in 3D công nghiệp, cụm tay gắp tốc độ cao |
Trục Z máy laser fiber, máy phay mạch PCB chính xác, bàn máy tải trọng lớn |
5. So sánh con trượt PMI MSC15M / MSC15LM với các thương hiệu đối trọng
Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSC15M / MSC15LM của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt (H × W) |
Kiểu dáng / Đặc tính kỹ thuật |
| PMI (Đài Loan) |
PMI MSC15M / MSC15LM |
H = 16mm, W = 32mm, bản ray 15mm, bước lỗ ray 40mm |
Dòng con trượt vuông siêu nhỏ thép không gỉ (Miniature Stainless Steel) |
| HIWIN (Đài Loan) |
MGN15C / MGN15H |
H = 16mm, W = 32mm, bản ray 15mm, bước lỗ ray 40mm |
Quy cách lắp ghép tương đương 100% |
| CPC (Đài Loan) |
MR15MN / MR15ML |
H = 16mm, W = 32mm, bản ray 15mm, bước lỗ ray 40mm |
Tương đương thông số cơ khí lắp đặt |
| ABBA (Đài Loan) |
Không sản xuất size <15 |
— |
ABBA chỉ sản xuất các dòng con trượt từ cỡ size 15 trở lên |
Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:
- So sánh với dòng tương đương của HIWIN (MGN15C / MGN15H): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 16mm, W = 32mm, bản ray 15mm, bước lỗ ray 40mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
- Đối với thương hiệu ABBA: Hãng ABBA (Đài Loan) chỉ tập trung sản xuất các dòng con trượt công nghiệp tiêu chuẩn từ size 15 trở lên, không sản xuất dòng con trượt mini siêu nhỏ. Do đó, các lựa chọn thay thế tương đương trực tiếp trong phân khúc này là HIWIN (MGN15C / MGN15H) và CPC (MR15MN / MR15ML).
- So sánh với dòng tương đương của CPC (MR15MN / MR15ML): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 16mm, W = 32mm, bản ray 15mm, bước lỗ ray 40mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng cao về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ốc), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt PMI lên thanh ray của hãng khác (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc gây rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi sang sử dụng con trượt PMI để tối ưu độ chính xác và tuổi thọ, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt PMI.

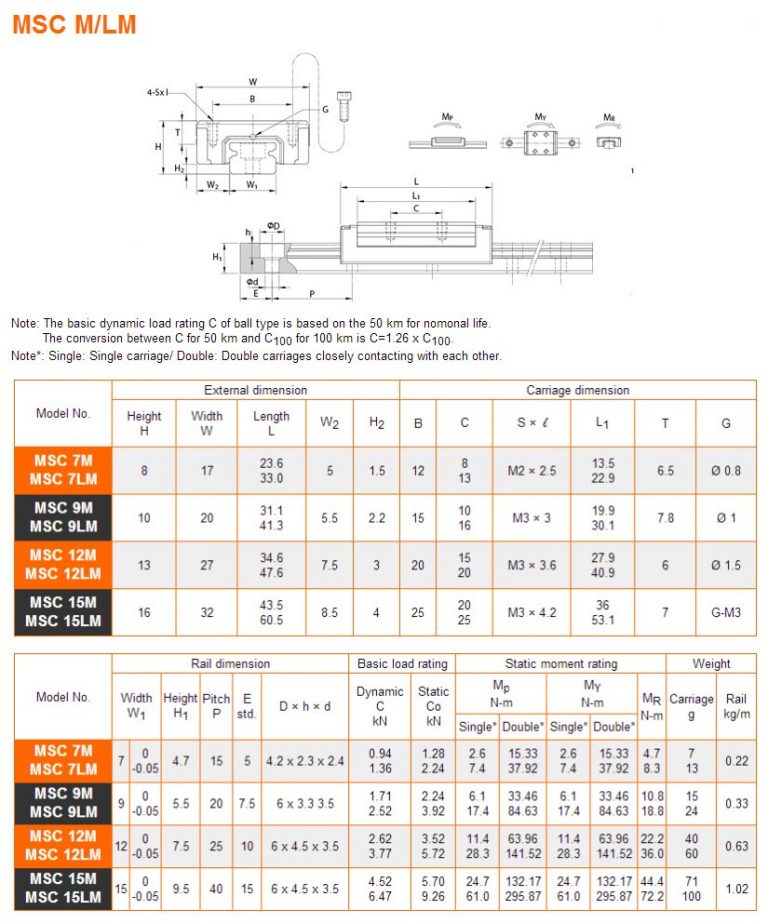

6. Thông số kỹ thuật và bản vẽ kích thước chi tiết MSC15M/LM
Bản vẽ kỹ thuật hình học cùng bảng thông số kích thước lắp ráp chi tiết của toàn bộ dòng con trượt vuông siêu nhỏ PMI MSC Series:
| Mã con trượt |
H (mm) |
W (mm) |
L (mm) |
W2 (mm) |
H2 (mm) |
B (mm) |
C (mm) |
Ren bắt ốc (S × l) |
L1 (mm) |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Khối lượng (g) |
| MSC 15M |
16 |
32 |
43.5 |
8.5 |
4.0 |
25 |
20 |
M3 × 4.2 |
36.0 |
4.52 |
5.70 |
71 g |
| MSC 15LM |
16 |
32 |
60.5 |
8.5 |
4.0 |
25 |
25 |
M3 × 4.2 |
53.1 |
6.47 |
9.26 |
100 g |
| MSC 7M / 7LM |
8 |
17 |
23.6 / 33.0 |
5 |
1.5 |
12 |
8 / 13 |
M2 × 2.5 |
13.5 / 22.9 |
0.94 / 1.36 |
1.28 / 2.24 |
7 / 13 g |
| MSC 9M / 9LM |
10 |
20 |
31.1 / 41.3 |
5.5 |
2.2 |
15 |
10 / 16 |
M3 × 3 |
19.9 / 30.1 |
1.71 / 2.52 |
2.24 / 3.92 |
15 / 24 g |
| MSC 12M / 12LM |
13 |
27 |
34.6 / 47.6 |
7.5 |
3.0 |
20 |
15 / 20 |
M3 × 3.6 |
27.9 / 40.9 |
2.62 / 3.77 |
3.52 / 5.72 |
40 / 60 g |
Thông số thanh ray trượt tương thích MSD 15R (MSC 15R):
- Độ rộng ray W1 = 15 mm (+0 / -0.05 mm), chiều cao ray H1 = 9.5 mm.
- Bước khoảng cách giữa các lỗ bu lông ray P = 40 mm, khoảng cách biên tiêu chuẩn E = 15 mm.
- Quy cách lỗ bắt bu lông ray: D × h × d = 6 × 4.5 × 3.5 mm (sử dụng bu lông lục giác chìm M3).
- Khối lượng thanh ray: 1.02 kg/m.
7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt mini PMI MSC15
Nhờ cấu trúc chịu lực cao nhất trong hệ mini và vật liệu thép không gỉ sáng bóng, con trượt PMI MSC15M/LM được tin cậy ứng dụng trong nhiều hệ thống cơ điện tử đòi hỏi độ chính xác cao:
- Thiết bị chế tạo & Đóng gói chất bán dẫn: Cụm gắp chip SMT tự động, máy kiểm tra quang học bo mạch tự động (AOI), máy hàn dây vi mạch.
- Máy in 3D công nghiệp & Máy cắt laser fiber mini: Dẫn hướng trục X, Y đòi hỏi độ cứng vững cao khi đầu cắt di chuyển với gia tốc lớn.
- Thiết bị y tế & Dược phẩm phòng sạch: Máy phân tích sinh hóa tự động, máy chiết rót định lượng dung dịch, robot lấy mẫu thí nghiệm.
- Cơ cấu trượt bàn máy CNC mini: Trục X, Y, Z các loại máy phay khắc kim hoàn, máy phay PCB độ chính xác cao.
Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:
- Chuẩn bị bề mặt gá: Vệ sinh sạch sẽ bệ máy, tẩy sạch ba via và lau sạch dầu bảo quản trên gờ chuẩn định vị và thanh ray MSD 15R.
- Lắp đặt ray MSD 15R: Đặt ray vào gờ chuẩn bệ máy, siết gá nhẹ bu lông M3. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt bu lông theo đúng lực siết tiêu chuẩn từ tâm ra hai đầu.
- Đưa con trượt vào ray: Áp sát đầu cữ nhựa giữ bi vào mặt cắt đầu thanh ray trượt, đẩy nhẹ nhàng và thẳng trục con trượt MSC15 tiếp nối vào ray. Lưu ý tuyệt đối không giật mạnh hoặc đẩy lệch góc tránh làm rơi bi thép.
- Gá đặt bàn thao tác: Đặt bàn trượt lên các con trượt, siết nhẹ bu lông M3, trượt thử kiểm tra độ trơn mượt trước khi siết chặt theo quy tắc đối xứng chữ X.
- Bảo dưỡng bôi trơn định kỳ: Sử dụng mỡ bôi trơn vi mô chuyên dụng. Định kỳ bổ sung mỡ sau mỗi 100km vận hành hoặc 3 – 6 tháng tùy môi trường hoạt động.
