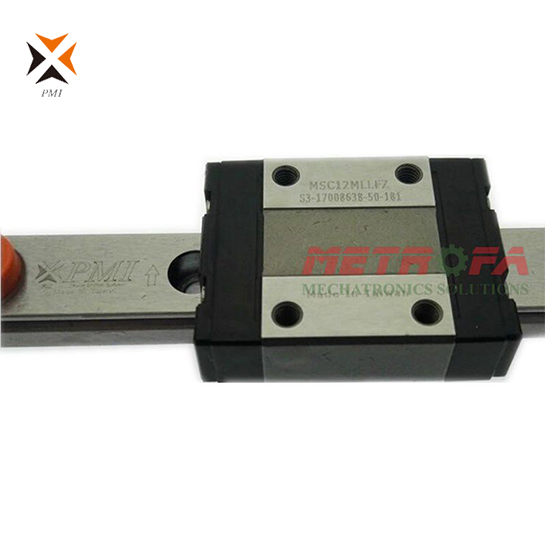

1. Giới thiệu tổng quan về Con trượt PMI MSC12M/LM chính hãng Đài Loan
Con trượt PMI MSC12M/LM là dòng con trượt vuông siêu nhỏ (Miniature Linear Guideway Block) thuộc MSC Series cao cấp do tập đoàn PMI (Precision Motion Industries, Inc. – Đài Loan) thiết kế và chế tạo. Đây là thương hiệu dẫn đầu trong ngành cơ khí chính xác tại Đài Loan, được khẳng định chất lượng toàn cầu với độ chính xác micromet, khả năng vận hành êm mượt và độ bền cơ học xuất sắc.
Con trượt PMI kích cỡ 12 sở hữu thiết kế hình học siêu gọn gàng (chiều cao lắp ráp tổng thể H = 13mm, bề rộng con trượt W = 27mm), phối hợp đồng bộ cùng thanh ray trượt mini MSD 12R bản rộng 12mm. Dòng sản phẩm được sản xuất với hai kiểu dáng thân khối chuyên dụng:
- Model MSC12M (Standard Type – Thân tiêu chuẩn): Chiều dài thân khối L = 34.6mm, khoảng cách lỗ bu lông C = 15mm, khối lượng con trượt chỉ 40g, tối ưu hóa cho các cơ cấu chuyển động nhanh, hành trình ngắn và không gian lắp ráp chật hẹp.
- Model MSC12LM (Long / Heavy Load Type – Thân dài chịu tải nặng): Chiều dài thân khối mở rộng L = 47.6mm, khoảng cách lỗ bu lông C = 20mm, khối lượng con trượt 60g. Nhờ số lượng bi tuần hoàn tăng thêm, phiên bản MSC12LM gia tăng tải trọng động lên 3.77 kN và tải trọng tĩnh lên tới 5.72 kN (tăng hơn 60% khả năng chịu tải tĩnh so với bản chuẩn), mang lại độ cứng vững chống lật và chịu mô-men uốn vượt trội.
Toàn bộ dòng sản phẩm mang ký hiệu “M” (MSC12M và MSC12LM) đều được chế tác hoàn toàn từ thép không gỉ (Stainless Steel) cao cấp, đảm bảo khả năng chống han gỉ, chống ăn mòn hóa chất và tuổi thọ vận hành bền bỉ theo thời gian.
2. Cấu tạo & Ưu điểm vượt trội của con trượt siêu nhỏ PMI MSC12 Series
Con trượt vuông mini PMI MSC12M/LM được tối ưu hóa cơ khí chính xác nhằm mang đến khả năng làm việc ổn định và tin cậy:
- Vật liệu thép không gỉ nguyên khối (Stainless Steel): Thân con trượt, thanh ray MSD 12R và toàn bộ bi thép tuần hoàn đều làm từ thép không gỉ martensitic tôi cứng đặc chủng, chống chịu han gỉ và chống ăn mòn hóa chất tuyệt hảo, rất thích hợp cho môi trường phòng sạch (Cleanroom), thiết bị y tế và sản xuất chất bán dẫn.
- Hệ thống 2 rãnh bi tiếp xúc góc Gothic Arch 45 độ: Các rãnh lăn bi được mài định hình cung Gothic tiếp xúc 45 độ đối xứng, phân bổ tải trọng đồng đều theo cả 4 phương (phương nén xuống, phương nhấc lên và hai phương ngang hai bên hông).
- Đai giữ bi thông minh (Ball Retainer): Trang bị thanh kẹp giữ bi thép bên trong lòng rãnh tuần hoàn, ngăn ngừa tối đa tình trạng rơi bi khi người sử dụng tháo rời con trượt ra khỏi ray trong quá trình căn chỉnh lắp ráp.
- Hệ thống bôi trơn vi mô tích hợp: Thiết kế đường cấp dầu mỡ khoa học cùng nắp chứa chất bôi trơn bên trong đầu khối giúp duy trì màng mỡ bôi trơn liên tục, triệt tiêu lực cản ma sát và kéo dài khoảng thời gian giữa các lần bảo dưỡng.
- Phớt chắn bụi khép kín hai đầu: Tấm phớt gạt bụi cao su tổng hợp chống mài mòn ôm khít tiết diện thanh ray MSD 12R, ngăn ngừa triệt để bụi mịn, mạt sợi và hạt mài xâm nhập vào các hàng bi.
- Chuyển động siêu êm và ổn định: Độ bóng bề mặt rãnh trượt đạt cấp siêu hoàn thiện, chuyển động trượt thẳng trơn tru, nhẹ nhàng, triệt tiêu rung giật và tiếng ồn ngay cả khi vận hành với vận tốc và gia tốc lớn.
3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSC Series
Cấu trúc ký hiệu mã sản phẩm của dòng con trượt PMI MSC Series cung cấp đầy đủ thông tin kỹ thuật phục vụ việc tra cứu và đặt hàng chuẩn xác:
Ý nghĩa chi tiết các ký tự trong chuỗi mã sản phẩm:
- MSC / MSD: Ký hiệu dòng dẫn hướng tuyến tính mini siêu nhỏ (Miniature Linear Guideway).
- Kích cỡ ray (Size 7, 9, 12, 15): Số 12 biểu thị chiều rộng thanh ray là 12mm, chiều cao lắp ráp H = 13mm.
- Kiểu dáng thân con trượt:
- M: Dạng thân tiêu chuẩn làm bằng thép không gỉ (Standard Stainless Steel).
- LM: Dạng thân dài chịu tải nặng làm bằng thép không gỉ (Heavy Load Stainless Steel).
- Số lượng con trượt trên ray (1, 2, 3...): Số khối trượt lắp đặt sẵn trên một thanh ray.
- Tùy chọn phớt chắn bụi (Dust Protection): LL (phớt cao su tiêu chuẩn hai đầu) hoặc RR (phớt tăng cường làm kín chống bụi nâng cao).
- Cấp độ tải trước (Preload):
- FZ: Khe hở vi mô (Clearance – di chuyển siêu nhẹ nhàng, lực đẩy nhỏ).
- FC: Tải trước nhẹ (Light Preload 0 – 0.02C – triệt tiêu khe hở, chuyển động đầm chắc).
- F0: Tải trước trung bình (Medium Preload 0.02 – 0.05C – nâng cao độ cứng vững khi tải nặng).
- R: Kiểu thanh ray bắt bu lông từ trên mặt ray xuống (Counterbore hole type).
- Cấp chính xác (Accuracy Grade): N (Cấp chính xác tiêu chuẩn), H (Cấp chính xác cao), P (Cấp siêu chính xác).
4. So sánh chi tiết con trượt PMI MSC12M (Bản chuẩn) và MSC12LM (Bản thân dài)
Bảng phân tích so sánh kỹ thuật giữa hai model con trượt MSC12M và MSC12LM giúp quý khách lựa chọn cấu hình tối ưu:
| Tiêu chí so sánh |
Model PMI MSC12M (Bản chuẩn) |
Model PMI MSC12LM (Bản thân dài) |
| Cấp tải trọng (Load Rating) |
Tải trọng tiêu chuẩn |
Tải trọng nặng (Heavy Load) |
| Chiều dài thân khối (L) |
34.6 mm (Cực kỳ nhỏ gọn) |
47.6 mm (Dài hơn ~37%) |
| Khoảng cách lỗ bu lông (B × C) |
20 × 15 mm |
20 × 20 mm |
| Tải trọng động C (Dynamic Load) |
2.62 kN (~267 kgf) |
3.77 kN (~384 kgf) – Tăng 44% |
| Tải trọng tĩnh C0 (Static Load) |
3.52 kN (~359 kgf) |
5.72 kN (~583 kgf) – Tăng 62% |
| Mô-men tĩnh cho phép MR / MP / MY |
MR = 22.2 N·m / MP = 11.4 N·m / MY = 11.4 N·m |
MR = 36.0 N·m / MP = 28.3 N·m / MY = 28.3 N·m |
| Trọng lượng khối trượt (Carriage Weight) |
40 gram |
60 gram |
| Ứng dụng khuyến nghị |
Bàn trượt di chuyển tốc độ cao, cụm gắp tay robot mini, máy in 3D |
Trục Z cơ cấu nâng hạ, máy cắt laser fiber mini, đồ gá gia công CNC nhỏ |
5. So sánh con trượt PMI MSC12M / MSC12LM với các thương hiệu đối trọng
Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSC12M / MSC12LM của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt (H × W) |
Kiểu dáng / Đặc tính kỹ thuật |
| PMI (Đài Loan) |
PMI MSC12M / MSC12LM |
H = 13mm, W = 27mm, bản ray 12mm, bước lỗ ray 25mm |
Dòng con trượt vuông siêu nhỏ thép không gỉ (Miniature Stainless Steel) |
| HIWIN (Đài Loan) |
MGN12C / MGN12H |
H = 13mm, W = 27mm, bản ray 12mm, bước lỗ ray 25mm |
Quy cách lắp ghép tương đương 100% |
| CPC (Đài Loan) |
MR12MN / MR12ML |
H = 13mm, W = 27mm, bản ray 12mm, bước lỗ ray 25mm |
Tương đương thông số cơ khí lắp đặt |
| ABBA (Đài Loan) |
Không sản xuất size <15 |
— |
ABBA chỉ sản xuất các dòng con trượt từ cỡ size 15 trở lên |
Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:
- So sánh với dòng tương đương của HIWIN (MGN12C / MGN12H): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 13mm, W = 27mm, bản ray 12mm, bước lỗ ray 25mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
- Đối với thương hiệu ABBA: Hãng ABBA (Đài Loan) chỉ tập trung sản xuất các dòng con trượt công nghiệp tiêu chuẩn từ size 15 trở lên, không sản xuất dòng con trượt mini siêu nhỏ. Do đó, các lựa chọn thay thế tương đương trực tiếp trong phân khúc này là HIWIN (MGN12C / MGN12H) và CPC (MR12MN / MR12ML).
- So sánh với dòng tương đương của CPC (MR12MN / MR12ML): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 13mm, W = 27mm, bản ray 12mm, bước lỗ ray 25mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng cao về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ốc), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt PMI lên thanh ray của hãng khác (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc gây rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi sang sử dụng con trượt PMI để tối ưu độ chính xác và tuổi thọ, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt PMI.

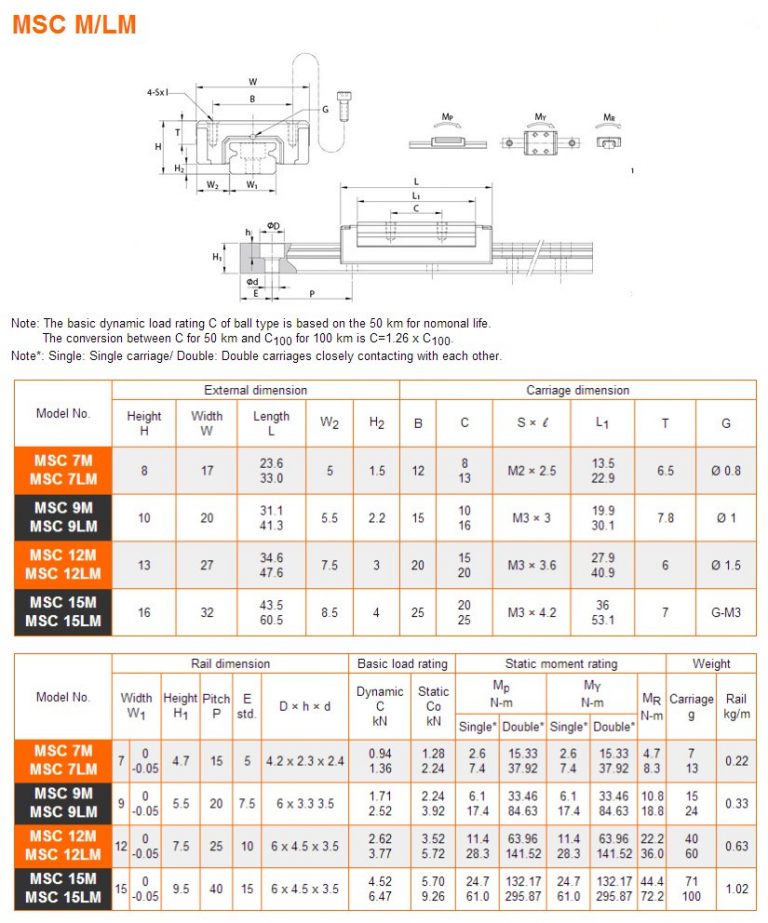

6. Thông số kỹ thuật và bản vẽ kích thước chi tiết MSC12M/LM
Bản vẽ kỹ thuật hình học và bảng kích thước lắp ráp chi tiết của dòng con trượt vuông siêu nhỏ PMI MSC Series:
| Mã con trượt |
H (mm) |
W (mm) |
L (mm) |
W2 (mm) |
H2 (mm) |
B (mm) |
C (mm) |
Ren bắt ốc (S × l) |
L1 (mm) |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Khối lượng (g) |
| MSC 12M |
13 |
27 |
34.6 |
7.5 |
3.0 |
20 |
15 |
M3 × 3.6 |
27.9 |
2.62 |
3.52 |
40 g |
| MSC 12LM |
13 |
27 |
47.6 |
7.5 |
3.0 |
20 |
20 |
M3 × 3.6 |
40.9 |
3.77 |
5.72 |
60 g |
| MSC 7M / 7LM |
8 |
17 |
23.6 / 33.0 |
5 |
1.5 |
12 |
8 / 13 |
M2 × 2.5 |
13.5 / 22.9 |
0.94 / 1.36 |
1.28 / 2.24 |
7 / 13 g |
| MSC 9M / 9LM |
10 |
20 |
31.1 / 41.3 |
5.5 |
2.2 |
15 |
10 / 16 |
M3 × 3 |
19.9 / 30.1 |
1.71 / 2.52 |
2.24 / 3.92 |
15 / 24 g |
| MSC 15M / 15LM |
16 |
32 |
43.5 / 60.5 |
8.5 |
4 |
25 |
20 / 25 |
M3 × 4.2 |
36 / 53.1 |
4.52 / 6.47 |
5.70 / 9.26 |
71 / 100 g |
Thông số thanh ray trượt tương thích MSD 12R (MSC 12R):
- Độ rộng ray W1 = 12 mm (+0 / -0.05 mm), chiều cao ray H1 = 7.5 mm.
- Bước khoảng cách giữa các lỗ bu lông ray P = 25 mm, khoảng cách biên tiêu chuẩn E = 10 mm.
- Quy cách lỗ bắt bu lông ray: D × h × d = 6 × 4.5 × 3.5 mm (sử dụng bu lông lục giác chìm M3).
- Khối lượng thanh ray: 0.63 kg/m.
7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt mini PMI MSC12
Nhờ khả năng chịu lực nâng cao, kích thước siêu gọn gàng và vật liệu thép không gỉ sáng bóng, con trượt PMI MSC12M/LM được tin dùng trong nhiều ngành công nghiệp mũi nhọn:
- Thiết bị chế tạo & Đóng gói chất bán dẫn: Cụm tay gắp linh kiện điện tử SMT, thiết bị kiểm tra bo mạch tự động (AOI), máy hàn chip siêu âm.
- Máy in 3D công nghiệp & Máy khắc laser khổ nhỏ: Dẫn hướng trục X, Y đòi hỏi tốc độ cao, chuyển động phẳng mượt mà và triệt tiêu rung lắc quán tính.
- Thiết bị y tế & Phân tích xét nghiệm: Máy chiết rót định lượng vi tích, máy xét nghiệm máu tự động, thiết bị quang học phòng sạch.
- Cơ cấu robot tự động hóa phòng sạch: Robot Cartesian mini, cụm dịch chuyển cảm biến đo độ nhám, bàn xoay vi chỉnh quang học.
Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:
- Chuẩn bị bề mặt gá: Làm sạch bệ máy, tẩy sạch ba via và lau sạch dầu bảo quản trên rãnh chuẩn của khung máy và ray MSD 12R.
- Lắp ray MSD 12R: Đặt ray vào gờ chuẩn bệ máy, siết gá nhẹ bu lông M3. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt bu lông theo quy chuẩn lực từ tâm ra hai đầu.
- Lắp con trượt vào ray: Áp sát đầu cữ nhựa giữ bi vào mặt cắt đầu thanh ray, đẩy nhẹ nhàng con trượt MSC12 tiếp nối thẳng trục vào ray. Tuyệt đối không đẩy nghiêng hoặc giật mạnh tránh làm rơi bi thép.
- Lắp ráp bàn máy: Đặt bàn trượt lên con trượt, siết nhẹ bu lông M3, kéo trượt kiểm tra độ êm rồi siết chặt bu lông theo quy tắc đối xứng chữ X.
- Bảo dưỡng bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng cho cơ cấu dẫn hướng mini. Định kỳ bổ sung mỡ sau mỗi 100km vận hành hoặc 3 – 6 tháng tùy theo môi trường.
8. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn
Mua sắm con trượt và ray trượt PMI chính hãng tại CNC24H.com.vn, quý khách luôn nhận được cam kết cao nhất về chất lượng và dịch vụ hậu mãi:
- Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn độ rơ chuẩn xác, vận hành trơn tru và tuổi thọ bền bỉ.
- Chính sách bảo hành uy tín: Cam kết bảo hành 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kiểm tra và đổi trả sản phẩm nhanh chóng, minh bạch.
- Sẵn hàng số lượng lớn: Kho hàng luôn sẵn có cả hai phiên bản MSC12M và MSC12LM cùng hệ ray trượt MSD 12R, hỗ trợ cắt ray theo kích thước chiều dài yêu cầu của khách hàng.
- Tư vấn kỹ thuật tận tâm 24/7: Đội ngũ kỹ sư cơ khí chính xác giàu kinh nghiệm hỗ trợ tư vấn chọn mã, tính toán tải trọng và đưa ra giải pháp lắp đặt tối ưu cho máy móc.
- Giao hàng toàn quốc nhanh chóng: Đóng gói cẩn thận chống sốc, hỗ trợ giao hàng COD tận nơi trên toàn quốc, quý khách được quyền kiểm tra hàng hóa trước khi thanh toán.
Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá số lượng lớn cho dự án, vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận hỗ trợ tận tình và mức giá ưu đãi nhất!
