Con trượt MSA30S / MSA30LS PMI

1. Giới thiệu tổng quan về Con trượt MSA30S / MSA30LS PMI chính hãng Đài Loan

Con trượt MSA30S / MSA30LS PMI (bao gồm các mã quy cách chi tiết: MSA30SSSF0N, MSA30SSSFCN, MSA30LSSSF0N, MSA30LSSSFCN) là dòng con trượt dẫn hướng bi tuần hoàn tải trọng nặng và siêu nặng dạng khối vuông tiêu chuẩn (Square Type / Heavy & Ultra Heavy Load) chính hãng của tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu sản xuất thiết bị chuyển động tuyến tính danh tiếng hàng đầu Đài Loan. Được thiết kế tối ưu cho các trục máy gia công cơ khí chính xác đòi hỏi khả năng tải cao, độ cứng vững vượt trội và khả năng chống rung lắc hoàn hảo, MSA30 là sự lựa chọn số 1 cho các hệ thống máy phay CNC, máy tiện, máy cắt plasma và máy laser công nghiệp.

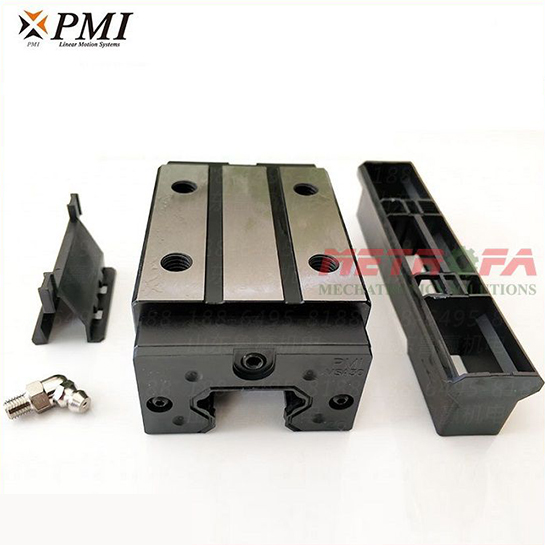

Hình ảnh thực tế con trượt vuông PMI MSA30S chính hãng xuất xứ Đài Loan

Dòng sản phẩm MSA30 dạng khối vuông được cung cấp với hai phiên bản chiều dài thân:

• Con trượt PMI MSA30S: Dạng khối vuông tiêu chuẩn (Heavy Load) có chiều dài L = 97.0mm, trang bị 4 lỗ bu lông bắt ren M8 × 10 (khoảng cách tâm lỗ B = 40mm, C = 40mm), tải trọng động 39.2 kN.
• Con trượt PMI MSA30LS: Dạng khối vuông thân dài chịu tải siêu nặng (Ultra Heavy Load) có chiều dài L = 119.2mm, trang bị 4 lỗ bu lông bắt ren M8 × 10 (khoảng cách tâm lỗ B = 40mm, C = 60mm), tải trọng động lên tới 47.9 kN và mô men chống uốn tăng cường ~70%.

Con trượt vuông thân dài siêu tải nặng PMI MSA30LS nguyên hộp chính hãng

2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSA30S/LS

Kế thừa công nghệ tôi cao tần và mài rãnh bi siêu chuẩn xác của PMI Đài Loan, dòng MSA30 Series sở hữu những đặc tính kỹ thuật vượt trội:

• Thiết kế chịu tải 4 hướng cân bằng hoàn hảo (Four-Way Equal Load): Bốn hàng bi thép tuần hoàn chịu lực bố trí tiếp xúc góc 45° đối xứng, giúp con trượt chịu tải trọng đều nhau ở cả 4 hướng: hướng tâm (radial), hướng ngược tâm (reverse-radial) và hai hướng bên hông (lateral), đảm bảo máy vận hành vững vàng ở mọi tư thế gá lắp nằm ngang, thẳng đứng hay treo ngược.
• Khả năng tự lựa triệt tiêu sai số (Self-Aligning): Cấu trúc rãnh lăn bi DF (Face-to-Face) của PMI tự động bù trừ các sai lệch hình học bề mặt bệ máy trong giới hạn cho phép, tránh hiện tượng quá tải cục bộ, bảo vệ bi thép và giúp chuyển động luôn êm dịu, không kẹt bi.
• Vật liệu thép chịu lực tôi cao tần bền bỉ: Thân con trượt và ray MSA 30R được đúc từ thép hợp kim chất lượng cao, rãnh bi được tôi cao tần đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn cực tốt, duy trì độ rơ chuẩn xác và cấp dung sai sau nhiều năm hoạt động nặng.
• Hệ thống phớt chắn bụi khép kín: Tích hợp nắp chặn bụi mặt đầu (End seal) và phớt chắn mỡ đáy (Bottom seal) kín khít, ngăn ngừa hiệu quả bụi bẩn, phoi kim loại, mạt gỗ xâm nhập rãnh bi, đồng thời giữ lớp mỡ bôi trơn lâu dài trong buồng bi.
• Đầu bơm mỡ G-M6 tiện lợi: Trang bị sẵn đầu vú bơm mỡ G-M6 ở mặt trước khối trượt, hỗ trợ thao tác bơm mỡ bảo dưỡng định kỳ tiện lợi, nhanh chóng mà không cần tháo rời cụm máy.

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSA Series

Dưới đây là sơ đồ chi tiết giải mã ký hiệu mã sản phẩm con trượt và thanh ray thuộc dòng PMI MSA Series:

Sơ đồ cấu trúc ký hiệu mã con trượt tự do (Interchangeable Type) PMI MSA Series

Ý nghĩa từng ký tự trong mã sản phẩm tiêu chuẩn MSA 30 S / LS SS FC N:

4. So sánh con trượt PMI MSA30S (Bản chuẩn) và MSA30LS (Bản dài siêu tải)

Bảng đối chiếu thông số cơ học và khả năng chịu tải giữa hai phiên bản con trượt vuông cỡ 30 của dòng MSA:

5. So sánh con trượt PMI MSA30S / MSA30LS với các thương hiệu đối trọng

Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSA30S / MSA30LS của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:

Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:

• So sánh với dòng tương đương của HIWIN (HGH30CA / HGH30HA): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 45mm, W = 60mm, bước lỗ ren 40 × 40mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
• So sánh với dòng tương đương của ABBA (BRC30-R0 / BRC30-LR): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 45mm, W = 60mm, bước lỗ ren 40 × 40mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
• So sánh với dòng tương đương của CPC (HRC30MN / HRC30ML): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 45mm, W = 60mm, bước lỗ ren 40 × 40mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.

6. Bản vẽ kỹ thuật & Kích thước hình học chi tiết con trượt PMI MSA30

Bản vẽ kích thước hình học chi tiết của con trượt vuông PMI MSA-S và MSA-LS:

Bản vẽ kỹ thuật và kích thước hình học dòng con trượt vuông PMI MSA-S và MSA-LS

Bảng thông số kích thước hình học dòng con trượt PMI MSA30 (Đơn vị: mm):

Bảng thông số tải trọng động, tải trọng tĩnh và quy cách thanh ray trượt PMI MSA Series

7. Quy cách thanh ray trượt tương thích PMI MSA 30R

Con trượt MSA30S / MSA30LS hoạt động đồng bộ cùng thanh ray dẫn hướng PMI MSA 30R tiêu chuẩn:

• Bề rộng thanh ray (W1): 28 mm (+0 / -0.05 mm).
• Chiều cao thanh ray (H1): 26.0 mm.
• Bước chia khoảng cách lỗ bắt bu lông (P): 80 mm.
• Khoảng cách mép ray tới tâm lỗ đầu tiên (E): Tiêu chuẩn 20 mm (hỗ trợ cắt theo kích thước chiều dài yêu cầu).
• Kích thước lỗ bắt bu lông ray: D × h × d = 14.0 × 12.0 × 9.0 mm (sử dụng bu lông lục giác chìm M8 × 30 mm).
• Khối lượng thanh ray trượt: 4.8 kg/m.
• Chiều dài ray tối đa nguyên thanh: Lên tới 4000 mm, hỗ trợ mài ghép nối ray liên tục không giới hạn hành trình.

8. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSA30

Nhờ cấu trúc khối vuông vững chắc và khả năng chịu tải trọng cực lớn, con trượt PMI MSA30S / MSA30LS được ứng dụng rộng rãi trong:

• Trung tâm gia công phay CNC, tiện CNC, máy mài phẳng: Cụm trượt các trục chịu lực cắt gọt va đập lớn, đòi hỏi độ cứng vững và độ chính xác micromet.
• Máy cắt laser fiber công suất lớn & máy cắt plasma CNC: Dẫn hướng bàn máy tải trọng nặng di chuyển êm, triệt tiêu quán tính rung lắc.
• Máy cưa bàn trượt CNC & máy gia công gỗ công nghiệp hạng nặng: Cơ cấu truyền động tuyến tính chịu phôi gỗ khối lượng lớn.
• Hệ thống robot công nghiệp & cơ cấu nâng hạ tự động: Cụm trượt dẫn hướng chịu tải trọng hàng tấn trong dây chuyền sản xuất tự động.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:

1. Làm sạch bệ gá máy: Dùng khăn sạch lau hết dầu chống gỉ, kiểm tra độ phẳng và loại bỏ ba via trên gờ định vị bệ máy trước khi đặt ray.
2. Gá lắp thanh ray MSA 30R: Đặt ray áp sát gờ định vị, gá nhẹ các bu lông M8 × 30. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt theo đúng lực siết quy định từ giữa ra hai đầu.
3. Đưa con trượt vào ray: Áp cữ nhựa giữ bi vào sát đầu thanh ray, nhẹ nhàng trượt con trượt MSA30 thẳng hàng nối tiếp vào ray. Tuyệt đối không đẩy lệch góc hoặc giật mạnh để tránh làm rơi rớt bi thép.
4. Lắp mặt bàn thao tác: Đặt bàn thao tác lên các con trượt, siết nhẹ bu lông M8, dịch chuyển bàn trượt tới lui kiểm tra độ trơn mượt trước khi siết chặt đối xứng từng cặp bu lông.
5. Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng gốc Lithium qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần tùy môi trường làm việc.
