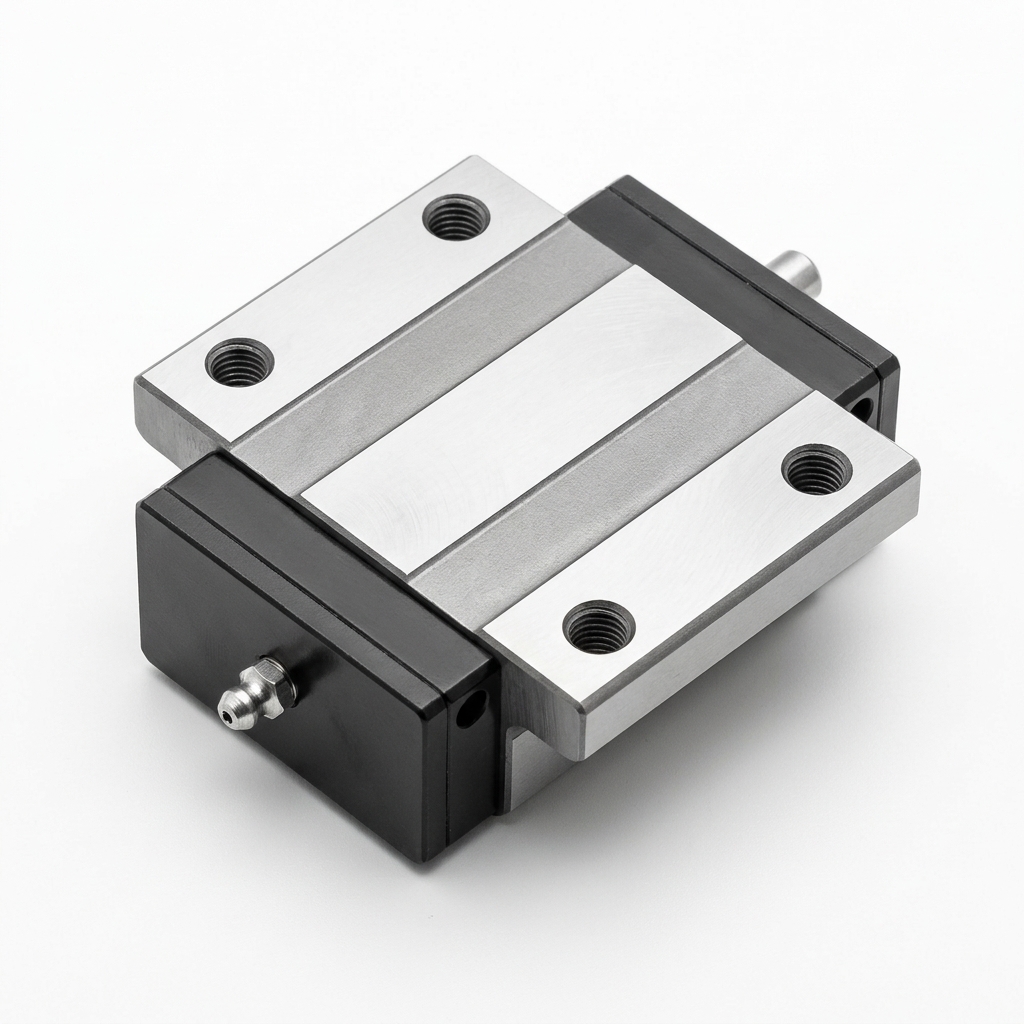

Con trượt MSA15E PMI

1. Giới thiệu tổng quan về Con trượt PMI MSA15E chính hãng Đài Loan

Con trượt PMI MSA15E (mã đầy đủ phổ biến: MSA15ESSFC) là dòng con trượt dẫn hướng tuyến tính tải trọng nặng (Heavy Load Type) danh tiếng được sản xuất bởi tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu cơ khí chính xác hàng đầu Đài Loan. Sở hữu thiết kế mặt bích rộng có 4 lỗ bắt bu lông đa năng (Flange Type), con trượt PMI MSA15E mang đến khả năng định vị siêu chuẩn xác, độ cứng vững vượt trội và khả năng chịu tải trọng lớn trên kích thước thanh ray bản 15mm.

Tổng quan con trượt mặt bích PMI MSA15E lắp ráp trên thanh ray dẫn hướng tuyến tính MSA 15R

Điểm nổi bật nhất của dòng con trượt PMI MSA15E là khả năng bắt bu lông linh hoạt từ cả hai phía (trên xuống hoặc dưới lên). Với độ cao lắp ráp tiêu chuẩn H = 24mm và chiều rộng bích W = 47mm, MSA15E được tin dùng rộng rãi trong các hệ thống máy phay CNC kim loại, máy cắt laser fiber, máy đột dập, máy tiện NC, máy tự động hóa công nghiệp và các cơ cấu dẫn động bàn trượt chính xác cao.

2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSA15E

Dòng sản phẩm PMI MSA Series nói chung và MSA15E nói riêng được chế tạo với tiêu chuẩn chất lượng khắt khe của ngành công nghiệp chế tạo máy Đài Loan, mang những ưu điểm vượt trội:

• Thiết kế chịu tải 4 hướng cân bằng (Four-Way Equal Load): Bốn dãy bi thép tuần hoàn chịu lực được bố trí góc tiếp xúc 45° đối xứng. Cấu trúc hình học này cho phép con trượt chịu tải đều nhau theo 4 hướng: hướng tâm (radial), hướng ngược tâm (reverse-radial) và hai hướng bên (lateral), giúp máy móc vận hành ổn định ở mọi tư thế lắp đặt (nằm ngang, thẳng đứng, treo ngược hoặc nghiêng).
• Khả năng tự lựa chuẩn xác (Self-Aligning Capability): Cấu trúc rãnh lăn bi DF (Face-to-Face) thông minh của PMI cho phép con trượt tự bù trừ các sai lệch hình học nhỏ phát sinh trong quá trình gia công và lắp dựng bề mặt cơ khí, đảm bảo chuyển động tuyến tính luôn êm dịu, không xảy ra hiện tượng kẹt bi hay giật cục.
• Mặt bích ren kết hợp tiện lợi (Double-Mounting Flange): Khối trượt dạng bích chữ E được gia công 4 lỗ bu lông đặc biệt: vừa cho phép bắt chìm bu lông M5 từ mặt trên xuống (lỗ xuyên có ren sâu 7mm), vừa cho phép bắt ngược bu lông M4 từ mặt dưới bàn máy lên, gia tăng tối đa tính linh hoạt cho kỹ sư chế tạo máy.
• Vật liệu thép hợp kim tôi cao tần siêu bền: Toàn bộ thân khối trượt và ray trượt MSA15R được đúc từ thép chịu lực cao cấp, tôi cao tần bề mặt đạt độ cứng HRC 58 – 62, chống mài mòn cực tốt, duy trì độ rơ chuẩn xác và cấp dung sai sau nhiều năm hoạt động cường độ cao.
• Hệ thống chắn bụi và bôi trơn tối ưu: Tích hợp nắp chặn bụi mặt đầu (End seal) và phớt chắn mỡ đáy (Bottom seal) khép kín, ngăn chặn mạt kim loại, phoi tiện và bụi gỗ xâm nhập vào buồng bi. Đồng thời rãnh hồi dầu kín giữ chất bôi trơn lâu dài, kéo dài chu kỳ bảo dưỡng.
• Đầu bơm mỡ G-M4 tiện lợi: Trang bị sẵn đầu vú mỡ G-M4 mặt trước nắp nhựa, hỗ trợ châm mỡ bôi trơn trực tiếp nhanh chóng mà không cần tháo rời khối trượt khỏi hệ thống ray.

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSA Series

Để lựa chọn chính xác con trượt PMI thay thế hoặc thiết kế lắp mới, quý khách có thể tham khảo sơ đồ giải mã ký tự tiêu chuẩn quốc tế của dòng PMI MSA dưới đây:

Sơ đồ cấu trúc ký hiệu mã con trượt tự do (Interchangeable Type) PMI MSA Series

Ý nghĩa từng thành phần trong mã sản phẩm tiêu chuẩn MSA 15 E SS FC N:

Quy cách cấu trúc ký hiệu thanh ray trượt tiêu chuẩn PMI MSA 15R

4. So sánh con trượt mặt bích PMI MSA15E với con trượt vuông MSA15S

Trong dải quy cách size 15 của PMI MSA Series, hai model được bắt gặp nhiều nhất là khối mặt bích MSA15E và khối dạng vuông hẹp MSA15S. Dưới đây là bảng so sánh trực quan giúp người dùng lựa chọn cấu hình phù hợp với kết cấu máy:

5. So sánh con trượt PMI MSA15E với các thương hiệu đối trọng

Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSA15E của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:

Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:

• So sánh với dòng tương đương của HIWIN (HGW15CC): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 24mm, W = 47mm, bước lỗ 38 × 30mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
• So sánh với dòng tương đương của ABBA (BRC15-A0): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 24mm, W = 47mm, bước lỗ 38 × 30mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
• So sánh với dòng tương đương của CPC (HRC15FN): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 24mm, W = 47mm, bước lỗ 38 × 30mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.

6. Thông số kỹ thuật & Bản vẽ kích thước chi tiết PMI MSA15E

Dưới đây là bản vẽ kỹ thuật chi tiết cùng bảng thông số kích thước cơ học chuẩn xác trích xuất từ catalog kỹ thuật của PMI Group:

Bản vẽ kỹ thuật và kích thước hình học con trượt mặt bích PMI MSA-E / MSA-LE

Bảng thông số kích thước chi tiết dòng con trượt PMI MSA15E (Đơn vị: mm):

Thông số tải trọng danh định và mô-men uốn của PMI MSA15E:

• Tải trọng động danh định (Dynamic load rating - C): 11.8 kN (~1.203 kgf).
• Tải trọng tĩnh danh định (Static load rating - C0): 18.9 kN (~1.927 kgf).
• Mô-men tĩnh cho phép MR (Xoay quanh trục ray): 150 N·m (~15.3 kgf·m).
• Mô-men tĩnh cho phép MP (Uốn nghiêng dọc trục): 120 N·m (~12.2 kgf·m).
• Mô-men tĩnh cho phép MY (Xoay phương ngang): 120 N·m (~12.2 kgf·m).
• Trọng lượng khối trượt: 0.18 kg.

Quy cách thanh ray trượt tiêu chuẩn tương thích PMI MSA 15R:

• Chiều rộng mặt ray W1 = 15 mm (+0 / -0.05 mm), chiều cao thân ray H1 = 15 mm.
• Khoảng cách bước chia lỗ bắt bu lông ray P = 60 mm, khoảng cách mép biên tiêu chuẩn E = 20 mm.
• Quy cách lỗ bắt bu lông ray: D × h × d = 7.5 × 5.3 × 4.5 mm (sử dụng bu lông lục giác chìm M4 × 16 tiêu chuẩn).
• Khối lượng thanh ray trượt: 1.45 kg/m.

7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSA15E

Sở hữu sức chịu tải ấn tượng cùng thiết kế mặt bích chống rung giật, con trượt PMI MSA15E được ứng dụng rộng rãi trong các ngành cơ khí tự động hóa đòi hỏi độ chính xác cao:

• Máy phay CNC cơ khí & Máy tiện NC: Ứng dụng cho hệ thống dẫn hướng các trục phụ, cụm đài dao hoặc bàn cấp phôi tự động.
• Máy cắt Laser Fiber & Máy Plasma CNC: Dẫn hướng bàn trượt trục X, Y với khả năng vận hành tốc độ cao, mượt mà và gia tốc lớn.
• Máy đột dập & Máy chấn kim loại tấm: Giữ độ ổn định cao trước xung lực va đập lặp đi lặp lại nhờ cấu trúc bi chịu tải 4 hướng.
• Dây chuyền tự động hóa & Cánh tay Robot công nghiệp: Cơ cấu gắp phôi, băng tải lắp ráp linh kiện điện tử, máy in 3D công nghiệp.

Quy trình lắp đặt và bảo dưỡng con trượt PMI chuẩn xác:

1. Vệ sinh bề mặt tiếp xúc: Lau sạch dầu bảo quản, mạt bụi bẩn và kiểm tra độ phẳng của bệ máy và thanh ray dẫn hướng trước khi đặt ray vào vị trí.
2. Định vị ray dẫn hướng MSA 15R: Áp sát cạnh chuẩn của thanh ray vào gờ bệ máy, siết tạm bu lông từ giữa ra hai đầu rồi dùng đồng hồ so rà thẳng độ song song trước khi siết chặt theo lực siết tiêu chuẩn.
3. Đưa con trượt vào ray: Áp cữ nhựa giữ bi vào sát đầu thanh ray, đẩy nhẹ nhàng và dứt khoát con trượt theo phương thẳng trục nối tiếp vào ray. Lưu ý: Tuyệt đối không đẩy chéo góc hoặc giật mạnh để tránh làm rơi rớt bi thép ra ngoài.
4. Cố định mặt bàn trượt: Đặt bàn trượt lên 4 khối con trượt bích, siết nhẹ bu lông M5 (hoặc M4 từ dưới lên), di chuyển bàn trượt tới lui để khử ứng suất dư rồi siết chéo đối xứng từng cặp bu lông.
5. Bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng gốc Lithium. Tiến hành bơm mỡ qua vú mỡ G-M4 sau mỗi 100km – 150km hành trình hoặc định kỳ 3 – 6 tháng một lần tùy cường độ vận hành.
