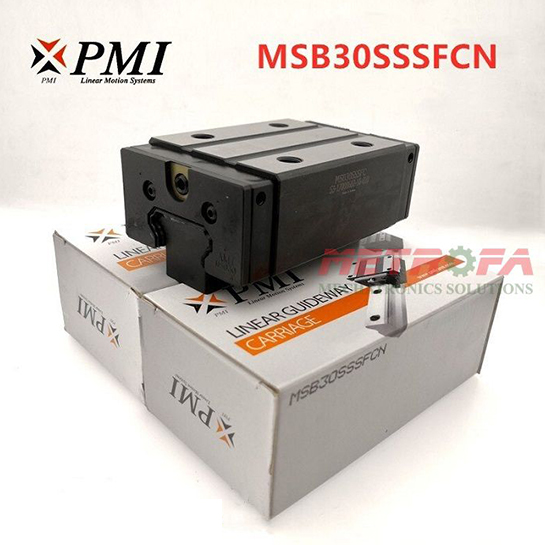

Con trượt MSB30S/TS PMI

1. Giới thiệu tổng quan về Con trượt MSB30S/TS PMI chính hãng Đài Loan

Con trượt MSB30S/TS PMI (bao gồm các mã quy cách chi tiết: MSB30SSSF0, MSB30SSSFC, MSB30TSSSF0, MSB30TSSSFC) là dòng con trượt dẫn hướng bi tuần hoàn dạng vuông thân thấp (Compact Type / Low Profile) tải trọng nặng chính hãng của tập đoàn PMI Group (Precision Motion Industries, Inc.) – nhà sản xuất linh kiện dẫn hướng cơ khí chính xác hàng đầu thế giới của Đài Loan. Được tối ưu hóa cho các hệ thống máy móc công nghiệp đòi hỏi chiều cao lắp ráp thấp (H = 42mm) nhưng vẫn bảo đảm khả năng chịu tải trọng và mô men uốn xoắn cực lớn, MSB30 là giải pháp dẫn động tuyến tính tin cậy hàng đầu cho các trung tâm gia công CNC hiện đại.

Dòng con trượt MSB30 được thiết kế gồm hai phiên bản chính:

• Con trượt PMI MSB30S: Dạng khối vuông tiêu chuẩn (Standard Body) có chiều dài L = 96.7mm, trang bị 4 lỗ bu lông bắt ren M8 × 10, tải trọng động lên tới 32.4 kN, chuyên dụng cho các trục chịu lực cắt gọt và chấn động lớn.
• Con trượt PMI MSB30TS: Dạng khối vuông thân ngắn (Short Body) có chiều dài L = 68.0mm, trang bị 2 lỗ bu lông bắt ren M8 × 10, tối ưu hóa kích thước cho không gian nhỏ hẹp và cơ cấu di chuyển tốc độ cao.

2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSB30S/TS

Kế thừa bí quyết công nghệ luyện kim và gia công chuẩn xác của PMI Đài Loan, dòng MSB30 Series sở hữu những ưu thế kỹ thuật vượt trội:

• Thiết kế thân thấp hạ trọng tâm, triệt tiêu rung động: Với kích thước lắp đặt H = 42mm và bề rộng W = 60mm, dòng MSB30 giúp hạ thấp tối đa trọng tâm của bệ trượt, triệt tiêu hiện tượng rung lắc và mô men lật khi máy gia công tốc độ cao hoặc tải nặng đột ngột.
• Chịu tải 4 hướng cân bằng hoàn hảo (Four-Way Equal Load): Bốn hàng bi thép tuần hoàn chịu lực bố trí tiếp xúc góc 45° đối xứng, giúp con trượt chịu tải trọng đều nhau ở cả 4 hướng: hướng tâm, hướng ngược tâm và hai hướng vuông góc hai bên hông, bảo đảm độ chính xác ở mọi tư thế lắp đặt gá ngang, đứng hoặc đảo ngược.
• Khả năng tự lựa sai số lắp ráp (Self-Aligning): Cấu trúc rãnh lăn bi DF (Face-to-Face) của PMI tự động bù trừ các sai lệch hình học bề mặt bệ máy trong giới hạn cho phép, tránh ứng suất cục bộ, bảo vệ bi thép và giúp chuyển động luôn êm dịu, không kẹt bi.
• Vật liệu thép chịu lực tôi cao tần bền bỉ: Thân con trượt và ray MSB 30R được đúc từ thép hợp kim chất lượng cao, rãnh bi được nhiệt luyện tôi cao tần đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn cực tốt, duy trì độ rơ chuẩn xác qua nhiều năm vận hành liên tục.
• Hệ thống phớt chắn bụi khép kín: Tích hợp nắp chặn bụi mặt đầu (End seal) và phớt chắn mỡ đáy (Bottom seal) kín khít, ngăn chặn hiệu quả bụi bẩn, phoi kim loại, mạt gỗ xâm nhập rãnh bi, đồng thời giữ lớp mỡ bôi trơn không bị rò rỉ ra ngoài.
• Đầu bơm mỡ G-M6 tiện lợi: Trang bị sẵn vú bơm mỡ G-M6 ở mặt trước khối trượt, hỗ trợ thao tác bơm mỡ bảo dưỡng định kỳ tiện lợi, nhanh chóng mà không cần tháo rời cụm máy.

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSB Series

Dưới đây là sơ đồ chi tiết giải mã ký hiệu mã sản phẩm con trượt và thanh ray thuộc dòng PMI MSB Series:

Sơ đồ phân tích ký hiệu mã quy cách con trượt và ray trượt PMI MSB Series

Ý nghĩa từng ký tự trong mã sản phẩm tiêu chuẩn MSB 30 S SS FC / F0:

4. So sánh chi tiết con trượt PMI MSB30S (Bản chuẩn) và MSB30TS (Bản ngắn)

Bảng đối chiếu thông số cơ học và khả năng chịu tải giữa hai phiên bản con trượt vuông cỡ 30 của dòng MSB:

5. So sánh con trượt PMI MSB30S / MSB30TS với các thương hiệu đối trọng

Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSB30S / MSB30TS của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:

Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:

• So sánh với dòng tương đương của HIWIN (EGH30CA / EGH30SA): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 42mm, W = 60mm, bước lỗ ren 40 × 40mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
• So sánh với dòng tương đương của ABBA (BRC30-U0 / BRC30-SU): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 42mm, W = 60mm, bước lỗ ren 40 × 40mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
• So sánh với dòng tương đương của CPC (ARC30MS / ARC30MN): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 42mm, W = 60mm, bước lỗ ren 40 × 40mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.

6. Bản vẽ kỹ thuật & Kích thước hình học chi tiết con trượt PMI MSB30

Bản vẽ kích thước hình học chi tiết của con trượt PMI MSB30S và MSB30TS:

Bản vẽ kỹ thuật và kích thước hình học con trượt PMI MSB-TS (thân ngắn) và MSB-S (thân tiêu chuẩn)

Bảng thông số kích thước hình học dòng con trượt PMI MSB 30 (Đơn vị: mm):

Bảng thông số tải trọng động, tải trọng tĩnh và quy cách thanh ray trượt PMI MSB Series

7. Quy cách thanh ray trượt tương thích PMI MSB 30R

Con trượt MSB30S/TS hoạt động đồng bộ cùng thanh ray dẫn hướng PMI MSB 30R tiêu chuẩn:

• Bề rộng thanh ray (W1): 28 mm (+0 / -0.05 mm).
• Chiều cao thanh ray (H1): 23.0 mm.
• Bước chia khoảng cách lỗ bắt bu lông (P): 80 mm.
• Khoảng cách mép ray tới tâm lỗ đầu tiên (E): Tiêu chuẩn 20 mm (hỗ trợ cắt theo kích thước yêu cầu).
• Kích thước lỗ bắt bu lông ray: D × h × d = 11.0 × 9.0 × 7.0 mm (sử dụng bu lông lục giác chìm M6 × 25 mm).
• Khối lượng thanh ray trượt: 4.4 kg/m.
• Chiều dài ray tối đa nguyên thanh: Lên tới 4000 mm, hỗ trợ gia công đầu ghép ray chuẩn kỹ thuật không giới hạn hành trình.

8. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSB30

Nhờ khả năng chịu lực cực lớn cùng thiết kế thân thấp tối ưu chống rung, con trượt PMI MSB30S/TS được ứng dụng rộng rãi trong:

• Trung tâm gia công phay CNC, tiện CNC, mài phẳng: Cụm trượt các trục chịu lực va đập lớn, đòi hỏi độ cứng vững và độ chính xác lặp lại micromet.
• Máy cắt laser fiber công suất lớn & máy cắt plasma CNC: Dẫn hướng bàn máy tải trọng nặng di chuyển êm, triệt tiêu quán tính rung lắc.
• Hệ thống máy chế biến gỗ công nghiệp cao cấp: Máy cưa bàn trượt CNC, máy khoan phay router nhiều đầu tải nặng.
• Hệ thống robot công nghiệp & băng chuyền tự động hóa: Cơ cấu nâng hạ, trục dẫn hướng tuyến tính chịu tải hàng tấn trong nhà máy.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:

1. Làm sạch bệ gá máy: Dùng dầu tẩy rửa chuyên dụng lau sạch màng chống gỉ, kiểm tra độ phẳng và loại bỏ ba via trên gờ định vị bệ máy trước khi đặt ray.
2. Gá lắp thanh ray MSB 30R: Đặt ray áp sát gờ định vị, gá nhẹ các bu lông M6 × 25. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt theo đúng lực siết quy định từ giữa ra hai đầu.
3. Đưa con trượt vào ray: Áp cữ nhựa giữ bi vào sát đầu thanh ray, nhẹ nhàng trượt con trượt MSB30 thẳng hàng nối tiếp vào ray. Tuyệt đối không đẩy lệch góc hoặc giật mạnh để tránh làm rơi rớt bi thép.
4. Lắp mặt bàn thao tác: Đặt bàn thao tác lên các con trượt, siết nhẹ bu lông M8, dịch chuyển bàn trượt tới lui kiểm tra độ trơn mượt trước khi siết chặt đối xứng từng cặp bu lông.
5. Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng gốc Lithium qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần tùy cường độ tải.
