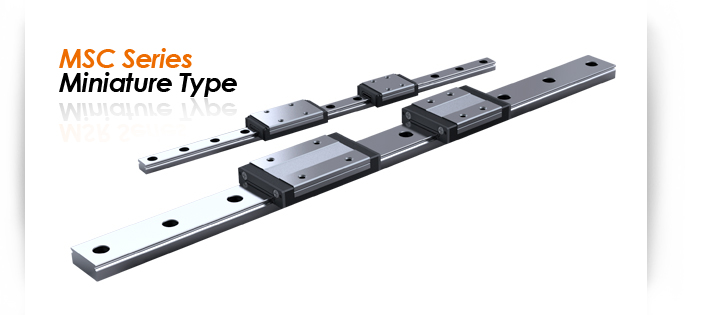

1. Giới thiệu tổng quan về Con trượt PMI MSC9M/LM chính hãng Đài Loan
Con trượt PMI MSC9M/LM là dòng con trượt vuông siêu nhỏ (Miniature Linear Guideway Block) thuộc MSC Series cao cấp do hãng PMI (Precision Motion Industries, Inc. – Đài Loan) nghiên cứu và sản xuất. Đây là một trong những thương hiệu hàng đầu thế giới về thiết bị truyền động cơ khí chính xác, nổi tiếng với độ gia công tinh xảo, độ bền bỉ cơ học cao và khả năng chuyển động mượt mà vượt bậc.
Dòng sản phẩm MSC Series được chế tạo với kết cấu siêu nhỏ gọn (chiều cao lắp ráp tổng thể chỉ H = 10mm, bề rộng con trượt W = 20mm), chuyên dùng kết hợp cùng thanh ray trượt mini MSD 9R bản rộng 9mm. Dòng con trượt được phát triển thành hai phiên bản kích thước thân nhằm đáp ứng đa dạng yêu cầu thiết kế:
- Model MSC9M (Standard Type – Bản thân tiêu chuẩn): Chiều dài thân khối L = 31.1mm, trọng lượng siêu nhẹ chỉ 15g, phù hợp tối ưu cho các cụm cơ cấu chuyển động nhanh, không gian lắp đặt bị giới hạn tối đa.
- Model MSC9LM (Long / Heavy Load Type – Bản thân dài chịu tải nặng): Chiều dài thân khối mở rộng L = 41.3mm, trọng lượng 24g. Nhờ số lượng bi tuần hoàn nhiều hơn, bản LM tăng tải trọng động và tải trọng tĩnh lên hơn 45%, mang lại khả năng chống lật và chịu mô-men xoắn uốn vững chãi.
Toàn bộ các linh kiện thuộc phiên bản ký hiệu “M” (MSC9M và MSC9LM) đều được gia công hoàn toàn từ thép không gỉ (Stainless Steel) cao cấp, mang lại khả năng kháng oxy hóa, chống ăn mòn tuyệt hảo trong mọi điều kiện môi trường công nghiệp.
2. Cấu tạo & Ưu điểm vượt trội của con trượt siêu nhỏ PMI MSC Series
Con trượt mini PMI MSC9M/LM sở hữu thiết kế cơ khí chính xác đỉnh cao với những đặc tính kỹ thuật ưu việt:
- Vật liệu thép không gỉ cao cấp (Stainless Steel): Thân con trượt, thanh ray MSD 9R và các viên bi thép tuần hoàn đều làm từ thép không gỉ martensitic tôi cứng đặc chủng, chống chịu han gỉ, chống ăn mòn hóa chất, rất lý tưởng cho phòng sạch (Cleanroom), y tế và sản xuất linh kiện điện tử.
- Cấu trúc rãnh bi tiếp xúc góc Gothic Arch 45 độ: Hai rãnh bi tuần hoàn được mài định hình theo cung Gothic tiếp xúc 45 độ, đảm bảo khả năng chịu tải trọng đồng đều và cân bằng theo cả 4 hướng (hướng nén xuống, hướng nhấc lên và hai hướng ngang bên hông).
- Đai giữ bi thông minh (Ball Retainer): Trang bị thanh kẹp giữ bi thép bên trong buồng chứa bi, giúp ngăn ngừa tình trạng bi bị rơi ra ngoài khi kỹ thuật viên tháo rời con trượt ra khỏi thanh ray trong quá trình thao tác lắp đặt.
- Hệ thống bôi trơn và màng chắn dầu tích hợp: Thiết kế đường dẫn mỡ khoa học cùng nắp chứa chất bôi trơn vi mô giúp dầu mỡ được phân bổ đồng đều lên các rãnh lăn, giảm ma sát tối đa và kéo dài chu kỳ bảo dưỡng định kỳ.
- Phớt chắn bụi khép kín hai đầu: Tích hợp nẹp gạt bụi cao su tổng hợp chống mài mòn ôm khít mặt cắt thanh ray, ngăn chặn hiệu quả bụi mịn, vụn nhựa và sợi vải xâm nhập vào hệ thống bi.
- Chuyển động siêu êm và nhẹ nhàng: Độ nhẵn bề mặt rãnh bi đạt cấp siêu việt, lực cản ma sát cực thấp, giúp cơ cấu chuyển động tuyến tính trơn tru, hạn chế tiếng ồn và giảm rung động ở tốc độ cao.

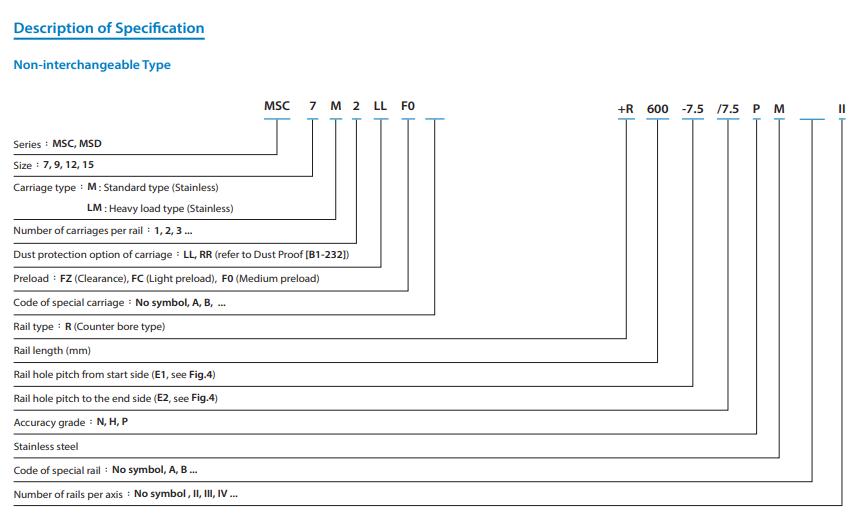

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSC Series
Hệ thống ký hiệu mã định danh sản phẩm của con trượt PMI dòng MSC tuân thủ theo tiêu chuẩn kỹ thuật nghiêm ngặt của nhà sản xuất:
Chi tiết các thành phần trong cấu trúc mã sản phẩm:
- MSC / MSD: Ký hiệu dòng dẫn hướng tuyến tính siêu nhỏ (Miniature Linear Guideway).
- Kích cỡ ray (Size 7, 9, 12, 15): Số 9 biểu thị độ rộng thanh ray là 9mm, chiều cao lắp ghép H = 10mm.
- Kiểu thân con trượt:
- M: Dạng thân tiêu chuẩn làm bằng thép không gỉ (Standard Stainless Steel).
- LM: Dạng thân dài chịu tải nặng làm bằng thép không gỉ (Heavy Load Stainless Steel).
- Số lượng con trượt trên ray (1, 2, 3...): Ký hiệu số con trượt lắp sẵn trên cùng một thanh ray.
- Tùy chọn nẹp chắn bụi (Dust Protection): LL (phớt tiêu chuẩn hai đầu) hoặc RR (phớt tăng cường làm kín chống bụi khắc nghiệt).
- Cấp độ tải trước (Preload):
- FZ: Khe hở vi mô (Clearance – di chuyển siêu nhẹ nhàng).
- FC: Tải trước nhẹ (Light Preload 0 – 0.02C – chuyển động êm ái, chống rơ lắc).
- F0: Tải trước trung bình (Medium Preload 0.02 – 0.05C – tăng cường độ cứng vững).
- R: Kiểu ray bắt bu lông từ trên xuống (Counterbore hole type).
- Cấp chính xác (Accuracy Grade): N (Cấp chính xác thông thường), H (Cấp chính xác cao), P (Cấp siêu chính xác).
4. So sánh chi tiết con trượt PMI MSC9M (Bản chuẩn) và MSC9LM (Bản thân dài)
Bảng đối chiếu thông số và đặc tính kỹ thuật giữa hai model MSC9M và MSC9LM giúp quý khách hàng dễ dàng đưa ra quyết định phù hợp nhất cho kết cấu máy móc:
| Tiêu chí so sánh |
Model PMI MSC9M (Bản chuẩn) |
Model PMI MSC9LM (Bản thân dài) |
| Cấp tải trọng (Load Rating) |
Tải trọng tiêu chuẩn |
Tải trọng nặng (Heavy Load) |
| Chiều dài thân khối (L) |
31.1 mm (Nhỏ gọn tối đa) |
41.3 mm (Dài hơn ~32%) |
| Khoảng cách lỗ bu lông (B × C) |
15 × 10 mm |
15 × 16 mm |
| Tải trọng động C (Dynamic Load) |
1.71 kN (~174 kgf) |
2.52 kN (~257 kgf) – Tăng 47% |
| Tải trọng tĩnh C0 (Static Load) |
2.24 kN (~228 kgf) |
3.92 kN (~400 kgf) – Tăng 75% |
| Mô-men tĩnh cho phép MR / MP / MY |
MR = 10.8 N·m / MP = 6.1 N·m / MY = 6.1 N·m |
MR = 18.8 N·m / MP = 17.4 N·m / MY = 17.4 N·m |
| Trọng lượng khối trượt (Carriage Weight) |
Chỉ 15 gram |
24 gram |
| Ứng dụng khuyến nghị |
Đầu phun máy in 3D, cơ cấu quét quang học, tay gắp siêu tốc |
Trục Z máy laser mini, bàn trượt gá phôi SMT, máy soi mạch y tế |
5. So sánh con trượt PMI MSC9M / MSC9LM với các thương hiệu đối trọng
Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSC9M / MSC9LM của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt (H × W) |
Kiểu dáng / Đặc tính kỹ thuật |
| PMI (Đài Loan) |
PMI MSC9M / MSC9LM |
H = 10mm, W = 20mm, bản ray 9mm, bước lỗ ray 20mm |
Dòng con trượt vuông siêu nhỏ thép không gỉ (Miniature Stainless Steel) |
| HIWIN (Đài Loan) |
MGN9C / MGN9H |
H = 10mm, W = 20mm, bản ray 9mm, bước lỗ ray 20mm |
Quy cách lắp ghép tương đương 100% |
| CPC (Đài Loan) |
MR9MN / MR9ML |
H = 10mm, W = 20mm, bản ray 9mm, bước lỗ ray 20mm |
Tương đương thông số cơ khí lắp đặt |
| ABBA (Đài Loan) |
Không sản xuất size <15 |
— |
ABBA chỉ sản xuất các dòng con trượt từ cỡ size 15 trở lên |
Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:
- So sánh với dòng tương đương của HIWIN (MGN9C / MGN9H): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 10mm, W = 20mm, bản ray 9mm, bước lỗ ray 20mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
- Đối với thương hiệu ABBA: Hãng ABBA (Đài Loan) chỉ tập trung sản xuất các dòng con trượt công nghiệp tiêu chuẩn từ size 15 trở lên, không sản xuất dòng con trượt mini siêu nhỏ. Do đó, các lựa chọn thay thế tương đương trực tiếp trong phân khúc này là HIWIN (MGN9C / MGN9H) và CPC (MR9MN / MR9ML).
- So sánh với dòng tương đương của CPC (MR9MN / MR9ML): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 10mm, W = 20mm, bản ray 9mm, bước lỗ ray 20mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng cao về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ốc), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt PMI lên thanh ray của hãng khác (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc gây rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi sang sử dụng con trượt PMI để tối ưu độ chính xác và tuổi thọ, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt PMI.

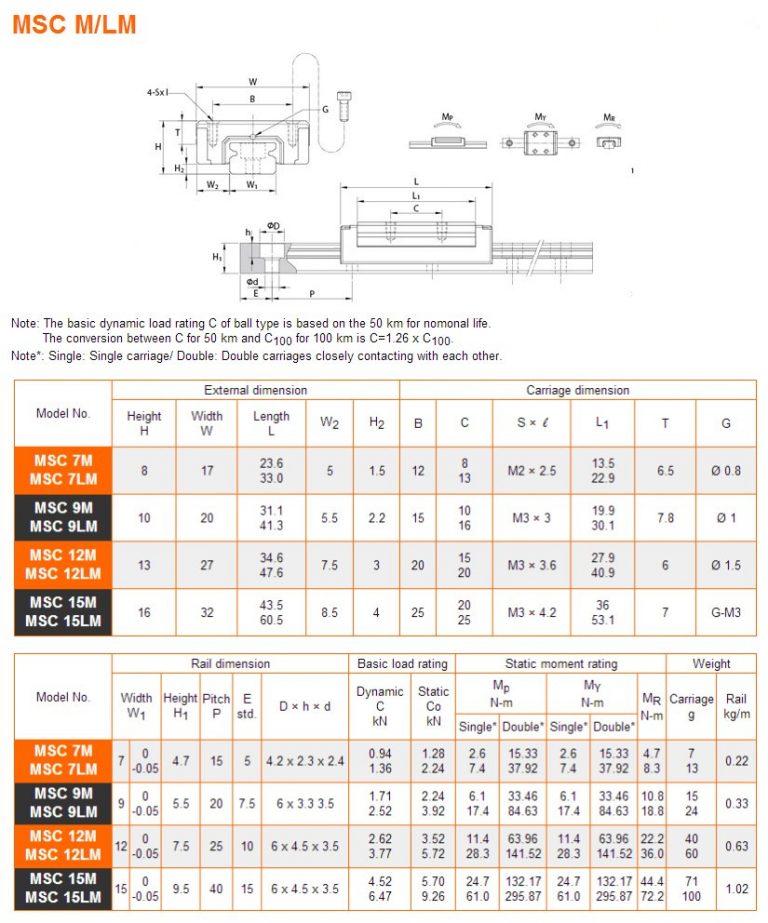

6. Thông số kỹ thuật và bản vẽ kích thước chi tiết MSC9M/LM
Bản vẽ kỹ thuật hình học cùng bảng tra cứu kích thước lắp ráp chi tiết của dòng con trượt vuông siêu nhỏ PMI MSC Series:
| Mã con trượt |
H (mm) |
W (mm) |
L (mm) |
W2 (mm) |
H2 (mm) |
B (mm) |
C (mm) |
Ren bắt ốc (S × l) |
L1 (mm) |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Khối lượng (g) |
| MSC 9M |
10 |
20 |
31.1 |
5.5 |
2.2 |
15 |
10 |
M3 × 3 |
19.9 |
1.71 |
2.24 |
15 g |
| MSC 9LM |
10 |
20 |
41.3 |
5.5 |
2.2 |
15 |
16 |
M3 × 3 |
30.1 |
2.52 |
3.92 |
24 g |
| MSC 7M / 7LM |
8 |
17 |
23.6 / 33.0 |
5 |
1.5 |
12 |
8 / 13 |
M2 × 2.5 |
13.5 / 22.9 |
0.94 / 1.36 |
1.28 / 2.24 |
7 / 13 g |
| MSC 12M / 12LM |
13 |
27 |
34.6 / 47.6 |
7.5 |
3 |
20 |
15 / 20 |
M3 × 3.6 |
27.9 / 40.9 |
2.62 / 3.77 |
3.52 / 5.72 |
40 / 60 g |
| MSC 15M / 15LM |
16 |
32 |
43.5 / 60.5 |
8.5 |
4 |
25 |
20 / 25 |
M3 × 4.2 |
36 / 53.1 |
4.52 / 6.47 |
5.70 / 9.26 |
71 / 100 g |
Thông số thanh ray trượt tương thích MSD 9R:
- Độ rộng ray W1 = 9 mm (+0 / -0.05 mm), chiều cao ray H1 = 5.5 mm.
- Bước cách giữa các lỗ bu lông ray P = 20 mm, khoảng cách biên tiêu chuẩn E = 7.5 mm.
- Quy cách lỗ bắt bu lông: D × h × d = 6 × 3.3 × 3.5 mm (dùng bu lông chìm M3).
- Khối lượng thanh ray: 0.33 kg/m.
7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt mini PMI MSC
Nhờ đặc tính nhỏ gọn tinh vi, tự trọng siêu nhẹ và vật liệu thép không gỉ bền bỉ, con trượt PMI MSC9M/LM được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ chính xác cao:
- Thiết bị chế tạo & Đóng gói bán dẫn: Cơ cấu gắp chip SMT tự động, máy kiểm tra bản mạch điện tử (PCB inspection), thiết bị hàn dán vi mạch.
- Máy in 3D công nghiệp & Máy khắc laser mini: Bàn trượt dẫn hướng trục X, Y và cụm đầu đùn in 3D đòi hỏi quán tính thấp để chạy với gia tốc cực lớn.
- Thiết bị y tế & Thiết bị phân tích sinh học: Máy phân tích xét nghiệm tự động, máy chiết rót định lượng, cánh tay robot phòng thí nghiệm vô trùng.
- Thiết bị đo lường & Quang học chính xác: Bàn soi kính hiển vi điện tử, cơ cấu dịch chuyển cảm biến quang học, máy quét 3D.
Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:
- Chuẩn bị bề mặt gá: Vệ sinh sạch sẽ gờ chuẩn định vị và bề mặt lắp đặt thanh ray trên khung máy. Lau sạch dầu bảo quản bằng khăn sạch không xơ sợi.
- Lắp đặt ray MSD 9R: Đặt ray lên bệ máy, siết tạm các bu lông M3. Dùng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt bu lông theo đúng lực siết tiêu chuẩn từ giữa ra hai đầu.
- Trượt con trượt vào ray: Áp sát đầu thanh cữ nhựa bảo vệ bi vào đầu thanh ray trượt, đẩy nhẹ nhàng và thẳng trục con trượt PMI MSC9 tiếp nối vào ray. Lưu ý tuyệt đối không giật mạnh hoặc đẩy lệch góc làm bung viên bi thép ra ngoài.
- Gá đặt bàn thao tác: Đặt mặt bàn lên các con trượt, siết nhẹ bu lông M3 theo thứ tự chéo góc chữ X, di chuyển thử để kiểm tra độ trơn mượt trước khi cố định lực siết tối đa.
- Bảo dưỡng bôi trơn định kỳ: Sử dụng mỡ bôi trơn vi mô chuyên dụng cho cơ cấu chuyển động nhỏ. Định kỳ tra mỡ sau mỗi 100km vận hành hoặc 3 – 6 tháng tùy môi trường hoạt động.
8. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn
Lựa chọn mua sản phẩm con trượt và ray trượt PMI chính hãng tại CNC24H.com.vn, quý khách hoàn toàn yên tâm với dịch vụ uy tín hàng đầu:
- Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn độ rơ chuẩn xác, vận hành trơn tru và tuổi thọ bền bỉ.
- Chính sách bảo hành uy tín: Cam kết bảo hành 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kiểm tra và đổi trả sản phẩm nhanh chóng, minh bạch.
- Sẵn hàng số lượng lớn: Kho hàng luôn sẵn có cả hai phiên bản MSC9M và MSC9LM cùng hệ ray trượt MSD 9R, hỗ trợ cắt ray theo kích thước chiều dài yêu cầu của khách hàng.
- Tư vấn kỹ thuật tận tâm 24/7: Đội ngũ kỹ sư cơ khí chính xác giàu kinh nghiệm hỗ trợ tư vấn chọn mã, tính toán tải trọng và đưa ra giải pháp lắp đặt tối ưu cho máy móc.
- Giao hàng toàn quốc nhanh chóng: Đóng gói cẩn thận chống sốc, hỗ trợ giao hàng COD tận nơi trên toàn quốc, quý khách được quyền kiểm tra hàng hóa trước khi thanh toán.
Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá số lượng lớn cho dự án, vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận hỗ trợ tận tình và mức giá ưu đãi nhất!
