Con trượt MSB25S/TS PMI

1. Giới thiệu tổng quan về Con trượt MSB25S/TS PMI chính hãng Đài Loan

Con trượt MSB25S/TS PMI (mã chi tiết: MSB25SSSFC / MSB25TSSSFC / MSB25SSSF0) là dòng con trượt dẫn hướng bi tuần hoàn dạng vuông thân thấp (Compact Type / Low Profile) nổi tiếng của tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu sản xuất thiết bị truyền động cơ khí chính xác hàng đầu Đài Loan. Với thiết kế nhỏ gọn, chiều cao lắp ráp hạ thấp (H = 33mm) và trọng tâm thấp, con trượt PMI MSB25 mang đến độ ổn định cơ học vượt trội, chống rung động tuyệt vời trong các không gian lắp đặt hạn chế.

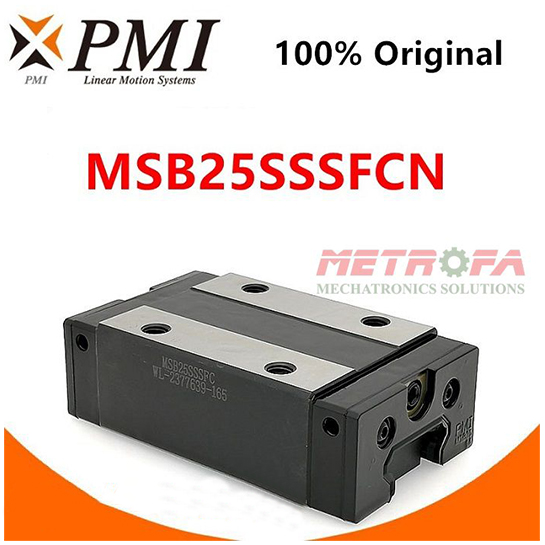

Hình ảnh thực tế con trượt vuông thân thấp PMI MSB25 Series chính hãng Đài Loan

Dòng sản phẩm gồm hai phiên bản chính: MSB25S (khối trượt chiều dài tiêu chuẩn 4 lỗ bu lông tải nặng) và MSB25TS (khối trượt thân ngắn 2 lỗ bu lông tối ưu cho hành trình hẹp và tốc độ cao). Con trượt PMI MSB25 được ứng dụng rộng rãi trong các hệ thống máy khắc gỗ CNC, máy cắt laser, máy phay PCB, robot công nghiệp và các cơ cấu tự động hóa nhà xưởng.

Con trượt PMI MSB25SSSF0 chính hãng nguyên hộp kèm đầu vú mỡ góc tiện lợi

2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSB25S/TS

Kế thừa công nghệ cơ khí chính xác cao cấp của PMI Đài Loan, dòng MSB25 Series sở hữu nhiều điểm cộng vượt trội:

• Thiết kế thân thấp nhỏ gọn (Compact & Low Profile): Với chiều cao chỉ H = 33mm và bề rộng W = 48mm, khối trượt MSB25 giúp hạ thấp trọng tâm của cả cụm máy, giảm đáng kể mô-men quán tính khi đảo chiều di chuyển ở tốc độ cao, từ đó nâng cao độ chính xác gia công.
• Chịu tải 4 hướng cân bằng (Equal Load in 4 Directions): Cấu trúc 4 rãnh bi tuần hoàn tiếp xúc góc 45° giúp phân bổ đều lực tác động từ mọi phương (hướng tâm, hướng ngược tâm và hai hướng vuông góc hai bên). Khối trượt vận hành ổn định dù gá lắp theo phương đứng, nằm ngang hay treo ngược trần máy.
• Cơ chế tự lựa thông minh (Self-Aligning): Rãnh dẫn hướng dạng cung tròn DF độc quyền từ PMI hỗ trợ tự triệt tiêu các sai lệch hình học bề mặt nhỏ khi lắp ráp cơ khí, ngăn ngừa hiện tượng bi bị bó cứng, đảm bảo chuyển động luôn êm ái và nhẹ nhàng.
• Vật liệu thép chịu lực tôi cao tần: Thân con trượt và ray trượt MSB 25R được chế tạo từ thép hợp kim chất lượng cao, bề mặt rãnh lăn bi tôi cao tần đạt độ cứng HRC 58 – 62, chống mài mòn cực tốt và duy trì độ chính xác lâu dài.
• Hệ thống chắn bụi và bôi trơn khép kín: Trang bị sẵn phớt chắn bụi hai đầu nắp (End seal) và phớt chắn mỡ gầm (Bottom seal) khép kín, ngăn chặn tối đa bụi gỗ, phoi kim loại xâm nhập, đồng thời duy trì màng mỡ bôi trơn dài hạn.
• Đầu bơm mỡ vú cong G-M6: Đi kèm vú bơm mỡ G-M6 góc nghiêng linh hoạt, giúp thao tác tra mỡ định kỳ diễn ra nhanh chóng ngay cả trong không gian máy chật hẹp.

3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSB Series

Dưới đây là sơ đồ hướng dẫn tra cứu ký hiệu mã sản phẩm con trượt và thanh ray thuộc dòng PMI MSB Series:

Sơ đồ giải mã cấu trúc ký hiệu mã quy cách con trượt và ray trượt PMI MSB Series

Chi tiết ý nghĩa từng thông số trong mã sản phẩm MSB 25 S SS FC / F0:

4. So sánh chi tiết con trượt PMI MSB25S (Bản chuẩn) và MSB25TS (Bản ngắn)

Bảng đối chiếu thông số giữa hai phiên bản khối trượt vuông cỡ 25 của dòng MSB:

5. So sánh con trượt PMI MSB25S / MSB25TS với các thương hiệu đối trọng

Nhờ tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO/DIN), con trượt PMI MSB25S / MSB25TS của thương hiệu PMI (Đài Loan) hoàn toàn có thể thay thế lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học:

Đánh giá ưu thế kỹ thuật khi so sánh chi tiết:

• So sánh với dòng tương đương của HIWIN (EGH25CA / EGH25SA): Có sự tương đồng hoàn toàn về kích thước khung gá lắp đặt (H = 33mm, W = 48mm, bước lỗ ren 35 × 35mm). Cả hai dòng đều có khả năng chịu tải trọng 4 hướng cân bằng. Con trượt PMI nổi bật với chất thép hợp kim tôi cứng chất lượng cao, độ chính xác chuyển động và độ êm ái khi vận hành tần suất cao.
• So sánh với dòng tương đương của ABBA (BRC25-U0 / BRC25-SU): Tương thích chính xác về chiều cao lắp đặt và bề rộng con trượt (H = 33mm, W = 48mm, bước lỗ ren 35 × 35mm). Dòng con trượt PMI ghi điểm với thiết kế rãnh bi tuần hoàn kín chống bụi tối ưu, độ êm mượt vượt trội khi vận hành liên tục ở vận tốc cao.
• So sánh với dòng tương đương của CPC (ARC25MN / ARC25MS): Quy cách kích thước lắp đặt tương đương chuẩn xác (H = 33mm, W = 48mm, bước lỗ ren 35 × 35mm). Cả PMI và CPC đều là những thương hiệu hàng đầu của Đài Loan với khả năng chịu tải cao, chuyển động ổn định và đáp ứng tốt trong môi trường cơ khí chính xác.

6. Thông số kỹ thuật & Bản vẽ kích thước chi tiết PMI MSB-TS / MSB-S

Bản vẽ kích thước hình học chi tiết trích xuất từ catalog chính hãng PMI:

Bản vẽ kỹ thuật và kích thước hình học con trượt PMI MSB-TS (thân ngắn) và MSB-S (thân tiêu chuẩn)

Bảng thông số kích thước hình học dòng con trượt PMI MSB 25 (Đơn vị: mm):

Bảng thông số tải trọng động, tải trọng tĩnh và quy cách thanh ray trượt PMI MSB Series

Quy cách thanh ray trượt tương thích PMI MSB 25R:

• Chiều rộng thanh ray W1 = 23 mm (+0 / -0.05 mm), Chiều cao thanh ray H1 = 18 mm.
• Bước chia khoảng cách lỗ bu lông ray P = 60 mm, khoảng cách biên mép ray E = 20 mm.
• Quy cách lỗ bắt bu lông ray: D × h × d = 11 × 9 × 7 mm (sử dụng bu lông lục giác chìm M6 × 20).
• Khối lượng thanh ray trượt: 3.0 kg/m.

7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSB25

Nhờ cấu trúc thân thấp chống vặn xoắn và tính linh hoạt cao, con trượt PMI MSB25S/TS là sự lựa chọn lý tưởng trong:

• Máy chế biến gỗ, máy khắc quảng cáo CNC: Dẫn hướng bàn trượt trục X, Y đòi hỏi độ êm dịu và tính linh hoạt cao.
• Máy in 3D khổ lớn & Máy cắt laser fiber: Kết cấu thân thấp giúp tối ưu hóa trọng lượng cụm đầu cắt và nâng cao gia tốc chuyển động.
• Cơ cấu tự động hóa Pick & Place: Tay gắp sản phẩm tự động, bàn phân loại hàng hóa trong các nhà máy sản xuất linh kiện điện tử.
• Thiết bị kiểm tra đo lường quang học: Chuyển động nhẹ nhàng không giật cục mang lại độ lặp lại chuẩn xác.

Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:

1. Làm sạch bệ gá máy: Dùng giẻ sạch lau hết dầu bảo quản và làm sạch bavia trên gờ chuẩn định vị của bệ máy và ray dẫn hướng.
2. Gá lắp thanh ray MSB 25R: Đặt ray vào gờ chuẩn, gá tạm bu lông M6 từ giữa ra hai đầu. Dùng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt bu lông theo đúng lực siết tiêu chuẩn.
3. Trượt con trượt vào ray: Áp sát cữ nhựa giữ bi vào mặt đầu thanh ray, đẩy nhẹ nhàng và dứt khoát con trượt MSB25 tiếp nối vào ray theo đường thẳng. Không giật mạnh hoặc đẩy chéo góc tránh làm rơi rớt bi thép.
4. Lắp mặt bàn thao tác: Đặt bàn trượt lên các khối con trượt, siết nhẹ 4 bu lông M6 trên mỗi con trượt, đẩy nhẹ kiểm tra độ trơn mượt trước khi siết chặt theo đường chéo đối xứng.
5. Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần tùy cường độ làm việc.

8. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn

Mua sắm con trượt và ray trượt PMI chính hãng tại CNC24H.com.vn, quý khách nhận được cam kết dịch vụ chuyên nghiệp hàng đầu:

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn chất lượng nhà sản xuất PMI Đài Loan, vận hành trơn tru, độ rơ chuẩn xác và tuổi thọ bền bỉ.
• Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kiểm tra và đổi mới nhanh chóng.
• Sẵn hàng kho số lượng lớn: Đầy đủ cả hai phiên bản MSB25S và MSB25TS cùng thanh ray MSB 25R, hỗ trợ cắt ray theo kích thước chiều dài yêu cầu của khách hàng.
• Tư vấn kỹ thuật tận tâm 24/7: Đội ngũ kỹ sư cơ khí chính xác giàu kinh nghiệm hỗ trợ tư vấn chọn mã, tính toán tải trọng và đưa ra giải pháp lắp đặt tối ưu cho máy móc.
• Giao hàng toàn quốc nhanh chóng: Đóng gói cẩn thận chống sốc, hỗ trợ giao hàng COD tận nơi trên toàn quốc, quý khách được quyền kiểm tra hàng hóa trước khi thanh toán.

Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá con trượt PMI MSB25S/TS, vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận hỗ trợ tận tình và giá ưu đãi tốt nhất!
