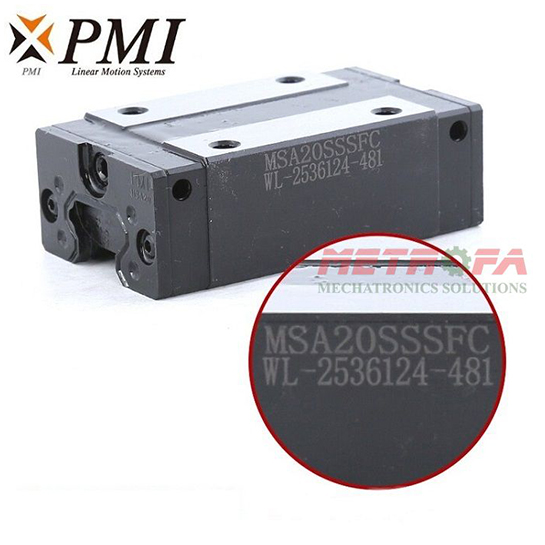

1. Giới thiệu tổng quan về Con trượt vuông PMI MSA20S / MSA20LS PMI chính hãng Đài Loan
Con trượt vuông PMI MSA20S / MSA20LS PMI (bao gồm các mã quy cách chi tiết: MSA20SSSF0N, MSA20SSSFCN, MSA20LSSSF0N, MSA20LSSSFCN) là dòng con trượt dẫn hướng bi tuần hoàn tải trọng nặng dạng khối vuông tiêu chuẩn (Square Type / Heavy Load) chính hãng của tập đoàn PMI Group (Precision Motion Industries, Inc.) – thương hiệu cơ khí chính xác hàng đầu thế giới của Đài Loan. Sở hữu kích thước lắp ráp tiêu chuẩn H = 30mm và bề rộng khối W = 44mm, con trượt PMI MSA20 mang lại độ cứng vững cao, định vị siêu chuẩn xác và khả năng triệt tiêu rung chấn hoàn hảo cho các trục máy CNC và cơ cấu tự động hóa.
Dòng sản phẩm con trượt vuông PMI MSA20 được cung cấp với hai phiên bản chiều dài thân:
- Con trượt PMI MSA20S: Dạng khối vuông tiêu chuẩn (Standard Heavy Load) có chiều dài L = 72.9mm, trang bị 4 lỗ bu lông bắt ren M5 × 6 (khoảng cách tâm lỗ B = 32mm, C = 36mm), tải trọng động 19.2 kN.
- Con trượt PMI MSA20LS: Dạng khối vuông thân dài siêu tải nặng (Ultra Heavy Load) có chiều dài L = 88.8mm, trang bị 4 lỗ bu lông bắt ren M5 × 6 (khoảng cách tâm lỗ B = 32mm, C = 50mm), tải trọng động lên tới 23.3 kN và mô men kháng uốn tăng thêm ~50%.
2. Cấu tạo & Ưu điểm kỹ thuật vượt trội của con trượt PMI MSA20S/LS
Kế thừa bí quyết công nghệ nhiệt luyện tôi cao tần và gia công mài rãnh bi siêu chuẩn xác của PMI Đài Loan, dòng MSA20 Series sở hữu những đặc tính kỹ thuật vượt bậc:
- Thiết kế chịu tải 4 hướng cân bằng hoàn hảo (Four-Way Equal Load): Bốn hàng bi thép tuần hoàn chịu lực bố trí tiếp xúc góc 45° đối xứng, giúp con trượt chịu tải trọng đều nhau ở cả 4 hướng: hướng tâm (radial), hướng ngược tâm (reverse-radial) và hai hướng bên hông (lateral), đảm bảo máy vận hành vững vàng ở mọi tư thế gá lắp nằm ngang, thẳng đứng hay treo ngược.
- Khả năng tự lựa triệt tiêu sai số (Self-Aligning): Cấu trúc rãnh lăn bi DF (Face-to-Face) của PMI tự động bù trừ các sai lệch hình học bề mặt bệ máy trong giới hạn cho phép, tránh hiện tượng quá tải cục bộ, bảo vệ bi thép và giúp chuyển động luôn êm dịu, không kẹt bi.
- Vật liệu thép chịu lực tôi cao tần bền bỉ: Thân con trượt và ray MSA 20R được đúc từ thép hợp kim chất lượng cao, rãnh bi được tôi cao tần đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn cực tốt, duy trì độ rơ chuẩn xác và cấp dung sai sau nhiều năm hoạt động liên tục.
- Hệ thống phớt chắn bụi khép kín: Tích hợp nắp chặn bụi mặt đầu (End seal) và phớt chắn mỡ đáy (Bottom seal) kín khít, ngăn ngừa hiệu quả bụi bẩn, phoi mạt cơ khí xâm nhập rãnh bi, đồng thời giữ lớp mỡ bôi trơn lâu dài trong buồng bi.
- Đầu bơm mỡ G-M6 tiện lợi: Trang bị sẵn đầu vú bơm mỡ G-M6 ở mặt trước khối trượt, hỗ trợ thao tác bơm mỡ bảo dưỡng định kỳ tiện lợi, nhanh chóng mà không cần tháo rời khối trượt khỏi ray.
3. Bảng giải mã cấu trúc ký hiệu mã sản phẩm PMI MSA Series
Dưới đây là sơ đồ chi tiết giải mã ký hiệu mã sản phẩm con trượt và thanh ray thuộc dòng PMI MSA Series:
.jpg)
Sơ đồ cấu trúc ký hiệu mã con trượt tự do (Interchangeable Type) PMI MSA Series
Ý nghĩa từng ký tự trong mã sản phẩm tiêu chuẩn MSA 20 S / LS SS FC N:
| Ký hiệu |
Ý nghĩa kỹ thuật |
Mô tả chi tiết |
| MSA |
Dòng sản phẩm |
Dòng con trượt dẫn hướng bi tuần hoàn tải nặng (Heavy Load Type) của PMI. |
| 20 |
Kích cỡ quy cách (Size) |
Quy cách danh định cỡ 20mm (tương thích thanh ray trượt bề rộng W1 = 20mm). |
| S / LS |
Kiểu khối & Chiều dài |
S: Dạng khối vuông tải nặng bản chuẩn (L = 72.9mm); LS: Dạng khối vuông siêu tải nặng thân dài (L = 88.8mm). |
| SS |
Hệ thống chắn bụi |
Phớt chắn bụi mặt đầu kép (End seal) kết hợp phớt chắn mỡ gầm đáy (Bottom seal). |
| FC / F0 |
Cấp độ chêm tải (Preload) |
FC: Khử rơ nhẹ, chuyển động êm dịu; F0: Cấp chêm tải trung bình độ cứng vững cao cho gia công nặng. |
| N / H |
Cấp độ chính xác |
N: Cấp tiêu chuẩn thông dụng; H: Cấp chính xác cao cho máy gia công CNC và tự động hóa. |
4. So sánh con trượt PMI MSA20S (Bản chuẩn) và MSA20LS (Bản dài siêu tải)
Bảng đối chiếu thông số cơ học và khả năng chịu tải giữa hai phiên bản con trượt vuông cỡ 20 của dòng MSA:
| Tiêu chí so sánh |
Con trượt vuông PMI MSA20S (Bản chuẩn) |
Con trượt vuông PMI MSA20LS (Bản dài) |
| Cấp tải trọng (Load Rating) |
Tải trọng nặng (Heavy Load) |
Siêu tải trọng (Ultra Heavy Load) |
| Chiều dài tổng thể (L) |
72.9 mm |
88.8 mm (Dài hơn ~22%) |
| Chiều dài phần thân bi (L1) |
51.3 mm |
67.2 mm |
| Khoảng cách lỗ bu lông (B × C) |
32 × 36 mm (4 lỗ M5 × 6) |
32 × 50 mm (4 lỗ M5 × 6) |
| Tải trọng động danh định (C) |
19.2 kN (~1,957 kgf) |
23.3 kN (~2,375 kgf) |
| Tải trọng tĩnh danh định (C0) |
29.5 kN (~3,008 kgf) |
39.3 kN (~4,007 kgf) |
| Mô men uốn lật tĩnh (MR) |
290 N·m |
380 N·m (Tăng 31%) |
| Mô men uốn dọc trục (MP / MY) |
230 N·m |
390 N·m (Tăng 70%) |
| Trọng lượng khối trượt |
0.30 kg |
0.39 kg |
| Ứng dụng khuyến nghị |
Trục máy CNC cỡ vừa, bàn trượt phay, cụm gia công tiêu chuẩn |
Trục máy chịu lực lật lớn, cụm gia công nhô dài, máy tiện đứng |
5. Bản vẽ kỹ thuật & Kích thước hình học chi tiết con trượt PMI MSA20
Bản vẽ kích thước hình học chi tiết của con trượt vuông PMI MSA-S và MSA-LS:
.jpg)
Bản vẽ kỹ thuật và kích thước hình học dòng con trượt vuông PMI MSA-S và MSA-LS
Bảng thông số kích thước hình học dòng con trượt PMI MSA20 (Đơn vị: mm):
| Mã sản phẩm |
Kích thước bao ngoài |
Khoảng cách gờ |
Kích thước lỗ ren mặt trượt |
L1 |
T |
Vú mỡ |
| H |
W |
L |
W2 |
H2 |
B |
C |
S × l |
Số lỗ |
| MSA 20 S |
30 |
44 |
72.9 |
12.0 |
5.0 |
32 |
36 |
M5 × 6 |
4 |
51.3 |
8.0 |
G-M6 |
| MSA 20 LS |
30 |
44 |
88.8 |
12.0 |
5.0 |
32 |
50 |
M5 × 6 |
4 |
67.2 |
8.0 |
G-M6 |
.jpg)
Bảng thông số tải trọng động, tải trọng tĩnh và quy cách thanh ray trượt PMI MSA Series
6. Quy cách thanh ray trượt tương thích PMI MSA 20R
Con trượt MSA20S / MSA20LS hoạt động đồng bộ cùng thanh ray dẫn hướng PMI MSA 20R tiêu chuẩn:
- Bề rộng thanh ray (W1): 20 mm (+0 / -0.05 mm).
- Chiều cao thanh ray (H1): 18.0 mm.
- Bước chia khoảng cách lỗ bắt bu lông (P): 60 mm.
- Khoảng cách mép ray tới tâm lỗ đầu tiên (E): Tiêu chuẩn 20 mm (hỗ trợ cắt theo kích thước chiều dài yêu cầu).
- Kích thước lỗ bắt bu lông ray: D × h × d = 9.5 × 8.5 × 6.0 mm (sử dụng bu lông lục giác chìm M5 × 16 mm).
- Khối lượng thanh ray trượt: 2.4 kg/m.
- Chiều dài ray tối đa nguyên thanh: Lên tới 4000 mm, hỗ trợ mài ghép nối ray liên tục không giới hạn hành trình.
7. Ứng dụng thực tế & Hướng dẫn lắp đặt, bảo dưỡng con trượt PMI MSA20
Nhờ cấu trúc khối vuông nhỏ gọn và khả năng chịu tải trọng lớn, con trượt PMI MSA20S / MSA20LS được ứng dụng rộng rãi trong:
- Máy phay CNC cỡ vừa và nhỏ, máy tiện mini, máy mài: Cụm trượt các trục X, Y, Z yêu cầu chuyển động êm dịu, không rơ lắc.
- Máy cắt khắc laser fiber, CO2 và máy cắt decal: Đảm bảo chuyển động mượt mà ở tốc độ dịch chuyển cao, không gợn sóng nét cắt.
- Dây chuyền tự động hóa công nghiệp: Cánh tay robot gắp phôi (Pick and Place), băng tải đóng gói tự động, máy kiểm tra bản mạch điện tử.
- Máy in 3D công nghiệp & thiết bị quang học: Dẫn hướng bàn nâng, cụm cảm biến đo lường cơ khí chính xác cao.
Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật:
- Làm sạch bệ gá máy: Dùng khăn sạch lau hết dầu chống gỉ, kiểm tra độ phẳng và loại bỏ ba via trên gờ định vị bệ máy trước khi đặt ray.
- Gá lắp thanh ray MSA 20R: Đặt ray áp sát gờ định vị, gá nhẹ các bu lông M5 × 16. Sử dụng đồng hồ so rà thẳng độ song song của ray trước khi siết chặt theo đúng lực siết quy định từ giữa ra hai đầu.
- Đưa con trượt vào ray: Áp cữ nhựa giữ bi vào sát đầu thanh ray, nhẹ nhàng trượt con trượt MSA20 thẳng hàng nối tiếp vào ray. Tuyệt đối không đẩy lệch góc hoặc giật mạnh để tránh làm rơi rớt bi thép.
- Lắp mặt bàn thao tác: Đặt bàn thao tác lên các con trượt, siết nhẹ bu lông M5, dịch chuyển bàn trượt tới lui kiểm tra độ trơn mượt trước khi siết chặt đối xứng từng cặp bu lông.
- Bảo dưỡng bôi trơn định kỳ: Tiến hành bơm mỡ bôi trơn chuyên dụng gốc Lithium qua đầu vú mỡ G-M6 sau mỗi 100km vận hành hoặc định kỳ 3 – 6 tháng một lần tùy môi trường làm việc.
