1. Giới thiệu tổng quan về Con trượt vuông có cánh EGW15CC/SC – EGW35CC/SC (New)
Con trượt vuông có cánh EGW15CC/SC – EGW35CC/SC (New Version) là dòng con trượt vuông có cánh (Flange Type Linear Guideway Block) khối thấp (Low Profile) thuộc hệ dẫn hướng công nghiệp EG Series thế hệ mới. Điểm cải tiến đắt giá nhất của phiên bản New EGW-CC / EGW-SC chính là thiết kế lỗ bắt ốc 2 chiều đa năng (2-Way Mounting) trên cánh mặt bích, cho phép kỹ sư tự do lựa chọn phương án siết bu lông từ trên xuống hoặc từ dưới lên tùy theo kết cấu bàn thao tác của máy móc.
Dòng sản phẩm được thiết kế với hai kiểu dáng thân khối chuyên biệt:
- Kiểu dáng EGW...CC (Heavy Load Flange Block - Dáng dài): Thân con trượt dài tiêu chuẩn với 4 lỗ bắt bu lông 2 chiều đối xứng (kích thước B × C). Nhờ số lượng bi tuần hoàn lớn và chiều dài tiếp xúc ray dài, bản EGW-CC mang lại tải trọng động vượt bậc cùng khả năng chịu mô-men uốn đa hướng cực kỳ vững chãi.
- Kiểu dáng EGW...SC (Medium Load Flange Block - Dáng ngắn): Thân con trượt ngắn gọn nhẹ với 2 lỗ bắt bu lông 2 chiều định tâm (kích thước B × –). Chiều dài khối trượt được thu gọn 30 – 40%, giảm quán tính khối lượng khi đảo chiều và tối ưu hóa tối đa hành trình làm việc trong không gian hẹp.
Dải kích thước tiêu chuẩn gồm đầy đủ các model: EGW15SC, EGW15CC, EGW20SC, EGW20CC, EGW25SC, EGW25CC, EGW30SC, EGW30CC, EGW35SC, EGW35CC, lắp đặt đồng bộ hoàn hảo cùng hệ thanh ray trượt EGR Series (EGR15, EGR20, EGR25, EGR30, EGR35).

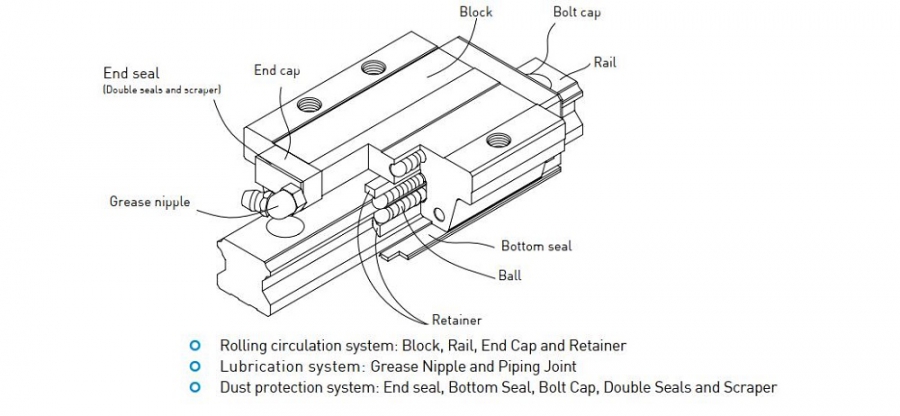

2. Cấu tạo & Ưu điểm vượt trội của con trượt có cánh 2 chiều EGW Series
Con trượt có cánh EGW-CC / EGW-SC được thiết kế tinh xảo, đáp ứng những yêu cầu khắt khe nhất về độ cứng vững, tải trọng và tính linh hoạt trong lắp ráp:
- Thiết kế bắt bu lông 2 chiều tiện ích (2-Way Mounting): Các lỗ trên cánh được gia công bậc chìm kết hợp ren tiêu chuẩn, hỗ trợ lắp bu lông lục giác chìm bắt từ trên xuống hoặc bu lông vặn ren từ dưới bàn máy lên, triệt tiêu hoàn toàn sự gò bó về không gian thao tác bắt ốc.
- Chiều cao lắp ráp khối thấp (Low Profile): Chiều cao tổng thể H thấp hơn đáng kể so với dòng tiêu chuẩn HGW (ví dụ EGW15 H=24mm so với HGW15 H=28mm; EGW25 H=33mm so với HGW25 H=40mm; EGW35 H=48mm so với HGW35 H=55mm), giúp trọng tâm bệ máy thấp, triệt tiêu rung giật quán tính khi máy chạy ở tốc độ cao.
- Mặt bích rộng gia tăng khả năng chống xoắn: Bề mặt cánh mở rộng cung cấp diện tích tiếp xúc lớn với bàn máy, tăng cường độ cứng vững chống xoắn ngang (Roll Moment MR) khi chịu lực cắt hoặc tải đặt lệch tâm.
- Hệ thống 4 hàng bi chịu tải trọng 4 hướng cân bằng: Bố trí 4 hàng bi tiếp xúc góc 45 độ đối xứng theo kết cấu cung tròn DF, cân bằng tải trọng đồng đều theo phương thẳng đứng (nén xuống, nhấc lên) và phương ngang bên hông.
- Khả năng tự lựa sai số lắp ráp (Self-aligning): Cấu trúc tiếp xúc DF mặt đối mặt hấp thụ và bù trừ tự động các sai lệch nhỏ trong quá trình gia công gá đặt bệ máy, giúp con trượt vận hành mượt mà, không bị kẹt rít bi.
- Vật liệu thép hợp kim tôi cứng cao tần: Thân con trượt và rãnh bi được nhiệt luyện đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn, chịu lực va đập và biến dạng cực tốt.
- Hệ thống phớt chắn bụi khép kín: Tích hợp nẹp cao su tổng hợp chống mài mòn hai đầu (End Seals) và phớt chắn đáy (Bottom Seal), ngăn chặn triệt để mạt phoi, bụi bẩn và hạt mài xâm nhập vào các rãnh bi tuần hoàn.
- Vú bơm mỡ tiện dụng: Đầu nắp con trượt bố trí sẵn núm tra mỡ tiêu chuẩn, giúp kỹ thuật viên dễ dàng tiếp mỡ bôi trơn bảo dưỡng định kỳ mà không cần tháo rỡ cụm cơ khí.
3. Thông số kỹ thuật và kích thước chi tiết EGW15CC/SC đến EGW35CC/SC

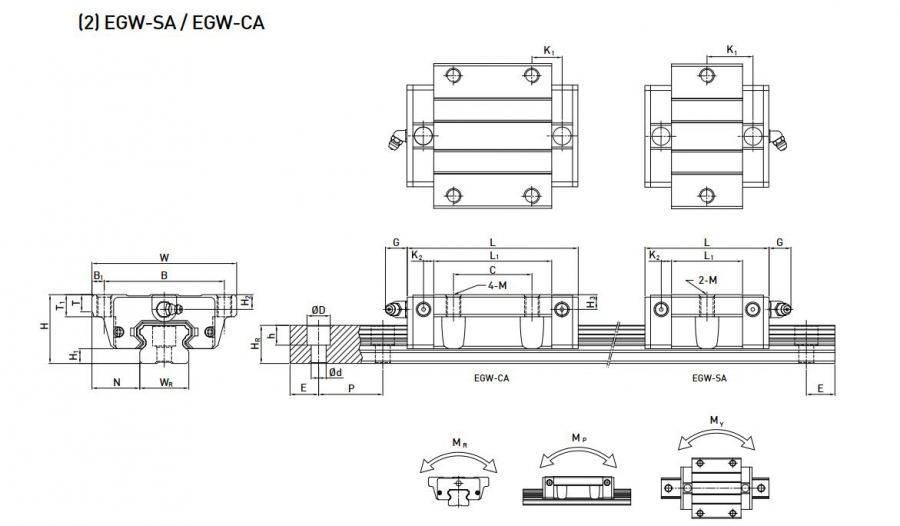

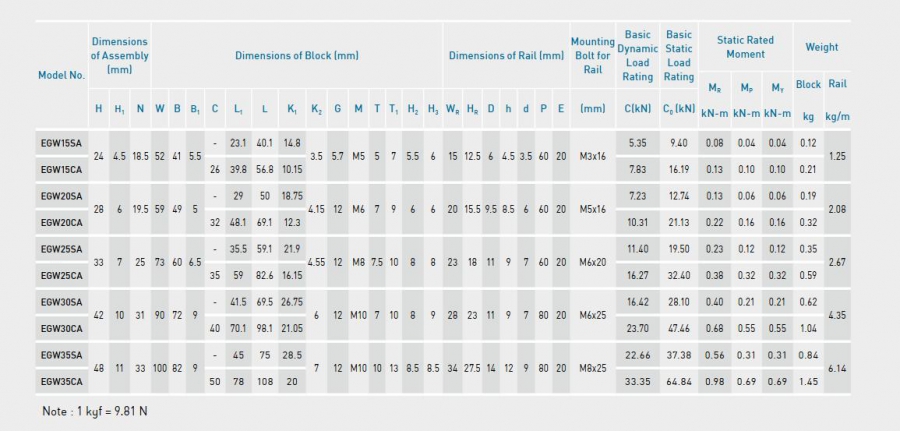

Hình ảnh bản vẽ kỹ thuật chi tiết cùng bảng thông số kích thước hình học, tải trọng động C và tải trọng tĩnh C0 của toàn bộ dải con trượt EGW Series:
| Mã con trượt |
H (mm) |
W (mm) |
L (mm) |
L1 (mm) |
Lỗ mặt bích (B × C) |
Ren bắt ốc 2 chiều |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Ray EGR |
Khối lượng (kg) |
| EGW15SC |
24 |
52 |
40.1 |
23.1 |
41 × – |
M5 (2 lỗ) |
5.35 |
9.40 |
EGR15 |
0.12 |
| EGW15CC |
24 |
52 |
56.8 |
39.8 |
41 × 26 |
M5 (4 lỗ) |
7.83 |
16.19 |
EGR15 |
0.21 |
| EGW20SC |
28 |
59 |
50.0 |
29.0 |
49 × – |
M6 (2 lỗ) |
7.23 |
12.74 |
EGR20 |
0.19 |
| EGW20CC |
28 |
59 |
69.1 |
48.1 |
49 × 32 |
M6 (4 lỗ) |
10.31 |
21.13 |
EGR20 |
0.32 |
| EGW25SC |
33 |
73 |
59.1 |
35.5 |
60 × – |
M8 (2 lỗ) |
11.40 |
19.50 |
EGR25 |
0.35 |
| EGW25CC |
33 |
73 |
82.6 |
59.0 |
60 × 35 |
M8 (4 lỗ) |
16.27 |
32.40 |
EGR25 |
0.59 |
| EGW30SC |
42 |
90 |
69.5 |
41.5 |
72 × – |
M10 (2 lỗ) |
16.42 |
28.10 |
EGR30 |
0.62 |
| EGW30CC |
42 |
90 |
98.1 |
70.1 |
72 × 40 |
M10 (4 lỗ) |
23.70 |
47.46 |
EGR30 |
1.04 |
| EGW35SC |
48 |
100 |
75.0 |
45.0 |
82 × – |
M10 (2 lỗ) |
22.66 |
37.38 |
EGR35 |
0.84 |
| EGW35CC |
48 |
100 |
108.0 |
78.0 |
82 × 50 |
M10 (4 lỗ) |
33.35 |
64.84 |
EGR35 |
1.45 |

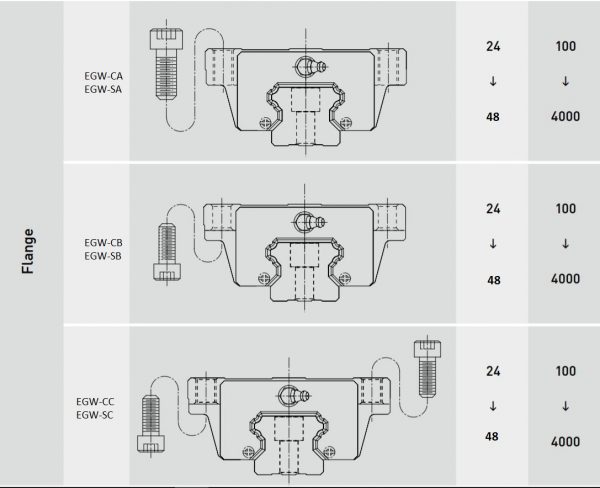

4. So sánh cơ chế bắt bu lông: EGW-CC/SC (2 chiều) vs EGW-CA/SA vs EGW-CB/SB
Để giúp kỹ sư lựa chọn chính xác model phù hợp nhất cho kết cấu máy của mình, dưới đây là sơ đồ và bảng phân tích cơ chế lắp bu lông giữa các phiên bản mặt bích:
| Đặc điểm kết cấu |
Dòng EGW...CA / SA |
Dòng EGW...CB / SB |
Dòng EGW...CC / SC (New) |
| Hướng bắt bu lông |
Bắt bu lông từ trên xuống |
Bắt bu lông từ dưới lên |
Bắt 2 chiều linh hoạt (Từ trên xuống HOẶC từ dưới lên) |
| Kết cấu lỗ trên cánh |
Lỗ ren suốt từ trên |
Lỗ bậc chìm từ dưới |
Lỗ bậc chìm kết hợp ren tiêu chuẩn |
| Yêu cầu kết cấu bàn máy |
Bàn máy cần khoan lỗ thông suốt để xỏ bu lông |
Bàn máy cần taro ren để đón bu lông siết từ dưới lên |
Tương thích mọi loại bàn máy (khoan thông suốt hoặc taro ren đều lắp được) |
| Độ linh hoạt khi lắp ráp |
Trung bình |
Hạn chế trong không gian hẹp |
Tối đa, thuận tiện bảo trì và tháo lắp nhanh |
Bảng đối chiếu kỹ thuật giữa phiên bản thân dài EGW-CC và thân ngắn EGW-SC:
| Tiêu chí so sánh |
Dòng Thân Dài Có Cánh: EGW...CC |
Dòng Thân Ngắn Có Cánh: EGW...SC |
| Cấp tải trọng (Load Rating) |
Tải trọng nặng (Heavy Load) |
Tải trọng trung bình (Medium Load) |
| Số lỗ bắt bu lông trên cánh |
4 lỗ 2 chiều đối xứng (B × C) |
2 lỗ 2 chiều định tâm (B × –) |
| Chiều dài thân khối (L) |
Dài tiêu chuẩn (ví dụ EGW15CC dài 56.8mm, EGW25CC dài 82.6mm) |
Ngắn gọn hơn 30 – 40% (ví dụ EGW15SC dài 40.1mm, EGW25SC dài 59.1mm) |
| Khả năng chịu mô-men uốn |
Chịu mô-men lật (Mr, Mp, My) vượt trội nhờ hàng bi dài |
Chịu mô-men vừa phải, phù hợp kết cấu đi cụm 2 – 4 con trượt |
| Tự trọng khối trượt |
Đầm chắc, phù hợp cơ cấu gia công cố định hoặc trục chính |
Siêu nhẹ (giảm ~40% trọng lượng), tối ưu tốc độ và gia tốc |
| Ứng dụng khuyến nghị |
Bàn máy CNC tải nặng, máy phay điêu khắc, trục Z tự động |
Tay robot gắp nhả, máy dán nhãn, máy in 3D, thiết bị soi SMT |
Phân tích đối chiếu giữa dòng con trượt EGW với các dòng con trượt vuông phổ biến khác:
- So sánh EGW với EGH (Dạng khối hẹp không cánh cùng hệ EG):
- Cả hai đều thuộc hệ EG Series khối thấp, sử dụng chung thanh ray EGR và có cùng chiều cao tổng thể H.
- EGW có cánh mở rộng sang hai bên (bề rộng W lớn hơn, ví dụ EGW15 W=52mm so với EGH15 W=34mm), diện tích bắt ốc lớn hơn, chống lật ngang vững chãi hơn, lắp đặt mặt bích rất thuận tiện và linh hoạt với lỗ 2 chiều.
- EGH có thân vuông hẹp, thích hợp cho các cụm kết cấu có không gian bề ngang bị giới hạn.
- So sánh EGW với HGW (Dòng có cánh tải nặng tiêu chuẩn hệ HG):
- HGW thuộc hệ HG tiêu chuẩn (dùng ray HGR), có chiều cao H lớn hơn (HGW15 H=28mm, HGW25 H=40mm), thân khối dày hơn, phù hợp cho máy gia công cắt gọt hạng nặng.
- EGW thuộc hệ EG (dùng ray EGR), có chiều cao H thấp hơn đáng kể (EGW15 H=24mm, EGW25 H=33mm), hạ thấp trọng tâm cụm trượt, tối ưu cho máy móc tự động hóa tốc độ cao đòi hỏi chuyển động phẳng êm ái và không gian lắp ráp nhỏ gọn.
5. So sánh con trượt EGW15CC/SC – EGW35CC/SC (New) với các thương hiệu tương đương trên thị trường
Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt EGW15CC/SC – EGW35CC/SC (New) hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt & Tâm lỗ |
Đặc tính kỹ thuật đối ứng |
| Dòng con trượt EGW15CC/SC – EGW35CC/SC (New) |
EGW..CC / EGW..SC |
Mặt bích 2 chiều linh hoạt trên dưới |
Thiết kế mới tối ưu cho các kết cấu gá đặt phức tạp |
| PMI (Đài Loan) |
MSG..E / MSG..LE |
Khớp kích thước chiều cao và bước lỗ ren cánh |
Thay thế tương đương dòng mặt bích khối thấp |
| ABBA (Đài Loan) |
BRD..-A0 / BRD..-LA |
Tương thích hoàn toàn mặt gá bệ máy |
Dòng bích thấp ren gá 2 chiều chuẩn công nghiệp |
| CPC (Đài Loan) |
ARC..FN / ARC..FL |
Đồng bộ quy cách cơ khí lắp đặt |
Dòng mặt bích thấp chịu tải cân bằng |
Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:
- So sánh với dòng tương đương của PMI (MSG..E / MSG..LE): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt EGW15CC/SC – EGW35CC/SC (New) mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
- So sánh với dòng tương đương của ABBA (BRD..-A0 / BRD..-LA): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
- So sánh với dòng tương đương của CPC (ARC..FN / ARC..FL): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt EGW15CC/SC – EGW35CC/SC (New) đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng hoàn hảo về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ren gá bàn máy), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt và thanh ray khác thương hiệu (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi hoặc nâng cấp cụm dẫn hướng, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt.
6. Ứng dụng thực tế của con trượt vuông có cánh EGW-CC/SC
Nhờ cấu tạo mặt bích vững chắc, chiều cao lắp đặt thấp và cơ chế bắt bu lông 2 chiều linh hoạt, con trượt EGW Series được ứng dụng rộng rãi trong nhiều lĩnh vực chế tạo máy công nghiệp:
- Thiết bị tự động hóa & Dây chuyền sản xuất: Hệ thống băng chuyền trung chuyển phôi, cơ cấu tay gắp Pick-and-Place, cụm trượt robot Cartesian, máy cấp phôi và đóng gói tự động tốc độ cao.
- Máy in 3D công nghiệp & Máy Laser Fiber/CO2: Dẫn hướng bàn trượt trục X, Y đòi hỏi mặt gá phẳng rộng và triệt tiêu rung chấn khi đầu cắt di chuyển với gia tốc cao.
- Máy chế tạo linh kiện điện tử & Bán dẫn: Thiết bị gắp chip SMT, máy quang học soi kiểm tra bảng mạch vi điện tử yêu cầu độ chính xác micromet.
- Máy móc ngành gỗ & Gia công cơ khí nhẹ: Bàn trượt máy cưa bàn trượt, máy khoan cam, máy phay khắc nhôm mica.
- Thiết bị y tế & Dược phẩm: Máy chụp chiếu quang học, máy chiết rót đóng chai tự động trong phòng sạch đòi hỏi độ ồn thấp và độ ổn định cao.
7. Hướng dẫn lắp đặt và căn chỉnh chuẩn kỹ thuật
Quy trình lắp đặt chuẩn kỹ thuật:, căn chỉnh và bảo dưỡng con trượt EGW:
- Làm sạch bề mặt tiếp xúc: Lau sạch dầu chống rỉ, tẩy sạch ba via và bụi kim loại trên rãnh chuẩn của bệ máy và thanh ray EGR trước khi lắp ráp.
- Định vị ray trượt EGR: Đặt thanh ray lên gờ chuẩn, gá nhẹ bu lông rồi sử dụng đồng hồ so rà thẳng ray trước khi siết chặt theo đúng lực siết quy chuẩn.
- Đưa con trượt EGW vào ray: Giữ nguyên thanh cữ nhựa bảo vệ bi áp sát vào đầu thanh ray EGR, đẩy nhẹ nhàng con trượt tiếp nối vào ray. Tuyệt đối không giật mạnh hoặc đẩy nghiêng làm rơi viên bi thép ra ngoài.
- Lắp ráp bàn thao tác lên mặt bích con trượt: Đặt bàn máy lên mặt bích các con trượt EGW, tùy theo thiết kế có thể siết bu lông từ trên xuống hoặc từ dưới lên, kiểm tra độ êm khi di chuyển rồi siết chặt bu lông theo quy tắc đối xứng chữ X.
- Bảo dưỡng bôi trơn định kỳ:
- Bơm mỡ bôi trơn chuyên dụng chịu tải qua vú mỡ trước khi đưa máy vào vận hành thử nghiệm.
- Định kỳ tra mỡ sau mỗi 100km làm việc hoặc 3 – 6 tháng vận hành tùy theo điều kiện môi trường.
- Thường xuyên kiểm tra phớt chắn bụi cao su hai đầu và lau sạch bề mặt thanh ray để chống mạt phoi xâm nhập.
8. Hướng dẫn bôi trơn và bảo dưỡng định kỳ
- Chất bôi trơn khuyến nghị: Sử dụng mỡ bôi trơn gốc xà phòng tổng hợp hoặc mỡ chịu cực áp Lithium chuyên dụng cho con trượt tuyến tính.
- Chu kỳ tra mỡ: Định kỳ bơm mỡ sau mỗi 100 km hành trình hoạt động hoặc từ 3 – 6 tháng/lần tùy thuộc vào môi trường làm việc.
- Vệ sinh ray dẫn hướng: Thường xuyên lau sạch bụi bẩn, phoi vụn bám trên thanh ray để màng mỡ luôn sạch, ngăn ngừa xước bềnh rãnh bi.
- Kiểm tra độ siết bu-lông: Định kỳ kiểm tra lực siết các bu-lông gá thanh ray và con trượt để bảo đảm độ đồng phẳng và độ cứng vững cho toàn hệ thống.
