Con trượt MGW7C MGW7H

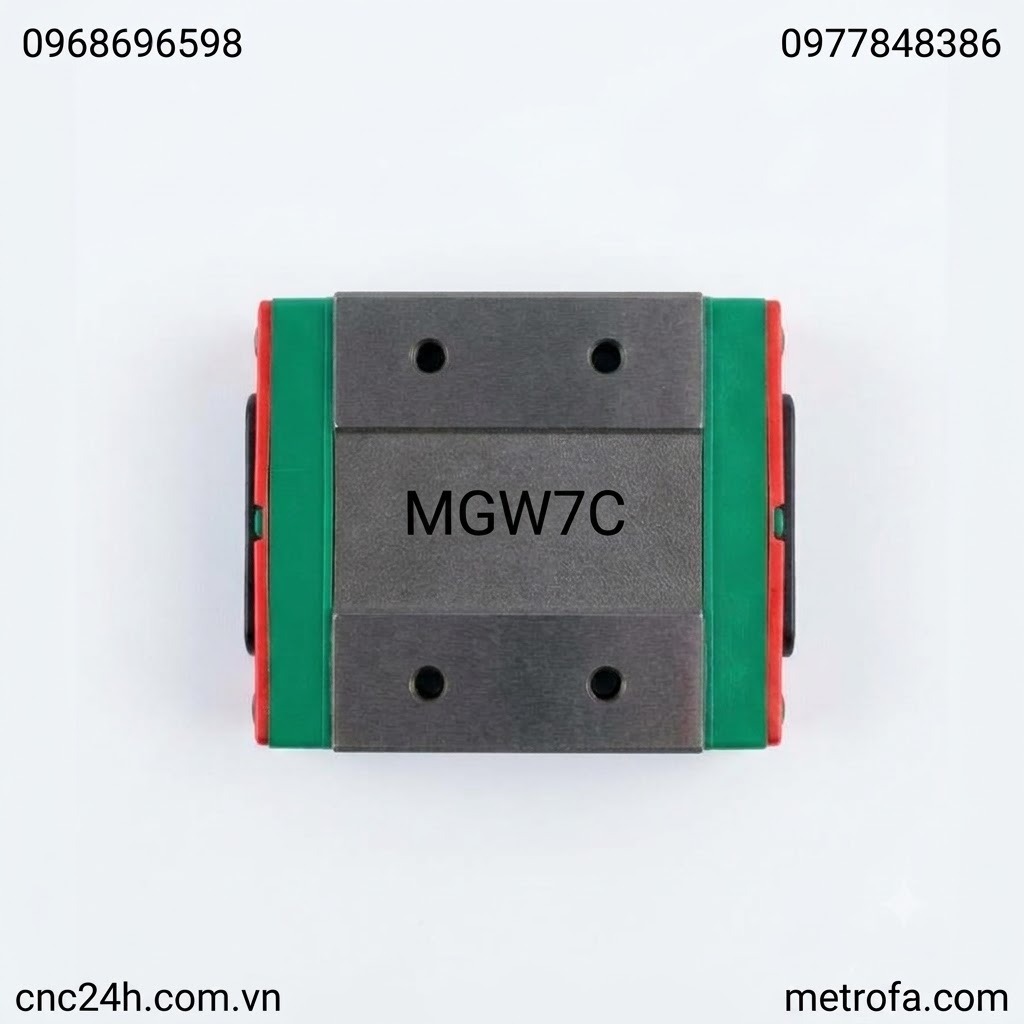

Con trượt vuông mini bản rộng MGW7C và MGW7H là dòng con trượt dẫn hướng tuyến tính mini mở rộng chiều rộng (Wide Miniature Linear Guide), nổi bật với thiết kế bản ray rộng 14mm (gấp đôi dòng MGN7 tiêu chuẩn). Thiết kế này mang lại khả năng chống lật mô-men xoắn (Moment load) vượt trội, cho phép ứng dụng hiệu quả trên các cơ cấu dẫn hướng chỉ dùng một thanh ray đơn mà vẫn đảm bảo độ vững chắc, siêu êm và không rung lắc.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog MGW Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng MGW Series

• Thiết kế bản ray rộng 14mm chống lật mô-men cực tốt: Khác với dòng MGN có bản ray hẹp, dòng MGW có bề mặt đỡ rộng gấp đôi, cho phép chịu mô-men xoắn theo phương lật ngang (Mx) cực lớn. Nhờ đó, máy móc có thể bố trí 1 ray đơn độc lập thay vì phải dùng cặp đôi 2 ray song song, tiết kiệm không gian và chi phí lắp ráp.
• Thiết kế bi 2 hàng tiếp xúc Gothic góc 45°: Cho phép phân bố lực đồng đều theo cả 4 hướng (hướng tâm, đảo ngược hướng tâm và 2 hướng bên hông).
• Tự động định tâm (Self-aligning): Cấu trúc hồi bi tối ưu giúp tự cân bằng và hạn chế ma sát cục bộ, bù đắp các sai số lắp ráp nhỏ.
• Độ chính xác và độ êm vượt trội: Bi thép và rãnh trượt mài nhẵn độ bóng cao, đảm bảo chuyển động tuyến tính trơn tru, không giật cục, tiếng ồn vận hành cực nhỏ.
• Độ bền cao: Hoạt động ổn định liên tục, tuổi thọ lên tới 80.000 giờ khi được bảo dưỡng và châm mỡ định kỳ.
• Tốc độ di chuyển cao: Vận hành trơn tru ở tốc độ tuyến tính từ 13 – 15 m/phút.

3. Phân biệt con trượt MGW7C và MGW7H

4. Ứng dụng thực tế của con trượt MGW7C, MGW7H

• Máy in 3D cao cấp (Single Rail Axis): Dùng cho trục X hoặc Y của các thiết bị in 3D đòi hỏi 1 ray đơn độc lập, vừa tối ưu hóa khối lượng chuyển động vừa giữ độ phẳng tuyệt đối không bị vặn xoắn.
• Máy khắc Laser mini: Đảm bảo chuyển động đầu phát tia laser có độ nét cao, tốc độ cao không rung lắc.
• Thiết bị lắp ráp vi mạch bán dẫn: Cơ cấu gắp chip (Pick & Place), bàn soi kính hiển vi kiểm tra linh kiện quang học.
• Thiết bị y tế & tự động hóa phòng thí nghiệm: Các hệ máy xét nghiệm tự động, máy bơm mẫu vi lưu với độ chính xác cao.
• Máy CNC mini & điêu khắc chính xác: Bàn trượt máy phay vi mạch điện tử PCB, khắc kim hoàn mini.

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

6. Tại sao nên chọn mua con trượt MGW7 tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ con trượt MGW7C, MGW7H và thanh ray MGWR7 cắt chuẩn theo chiều dài khách hàng yêu cầu.
• Chất lượng đảm bảo: Sản phẩm chuẩn kích thước hình học, chuyển động êm mượt, không cong vênh, rãnh bi tôi cứng chống mài mòn.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư CNC hỗ trợ tư vấn chọn tải trọng, thiết kế bản vẽ và hướng dẫn lắp ráp 24/7.
• Giao hàng toàn quốc: Ship hỏa tốc nội thành, chuyển phát nhanh toàn quốc nhận hàng kiểm tra trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Vệ sinh sạch sẽ bề mặt thanh ray trước khi đưa con trượt vào. Lưu ý quan trọng: Tuyệt đối không tháo chốt nhựa định vị bi khi chưa đưa con trượt vào ray để tránh làm rơi bi thép. Căn thẳng hàng và trượt nhẹ nhàng từ phần đầu ray, không dùng búa hay lực mạnh tác động.
• Chế độ bôi trơn: Nên sử dụng mỡ bôi trơn chuyên dụng (Lithium soap base grease) định kỳ sau mỗi 50 - 100km hành trình hoặc 3 - 6 tháng sử dụng để hệ thống luôn trơn tru và ngăn chặn rỉ sét.
• Môi trường hoạt động: Cần lắp đặt thêm bộ che bụi hoặc hộp kín nếu môi trường làm việc có nhiều bụi phay kim loại, mạt gỗ để kéo dài tuổi thọ cụm trượt.

8. Câu hỏi thường gặp (FAQ)
