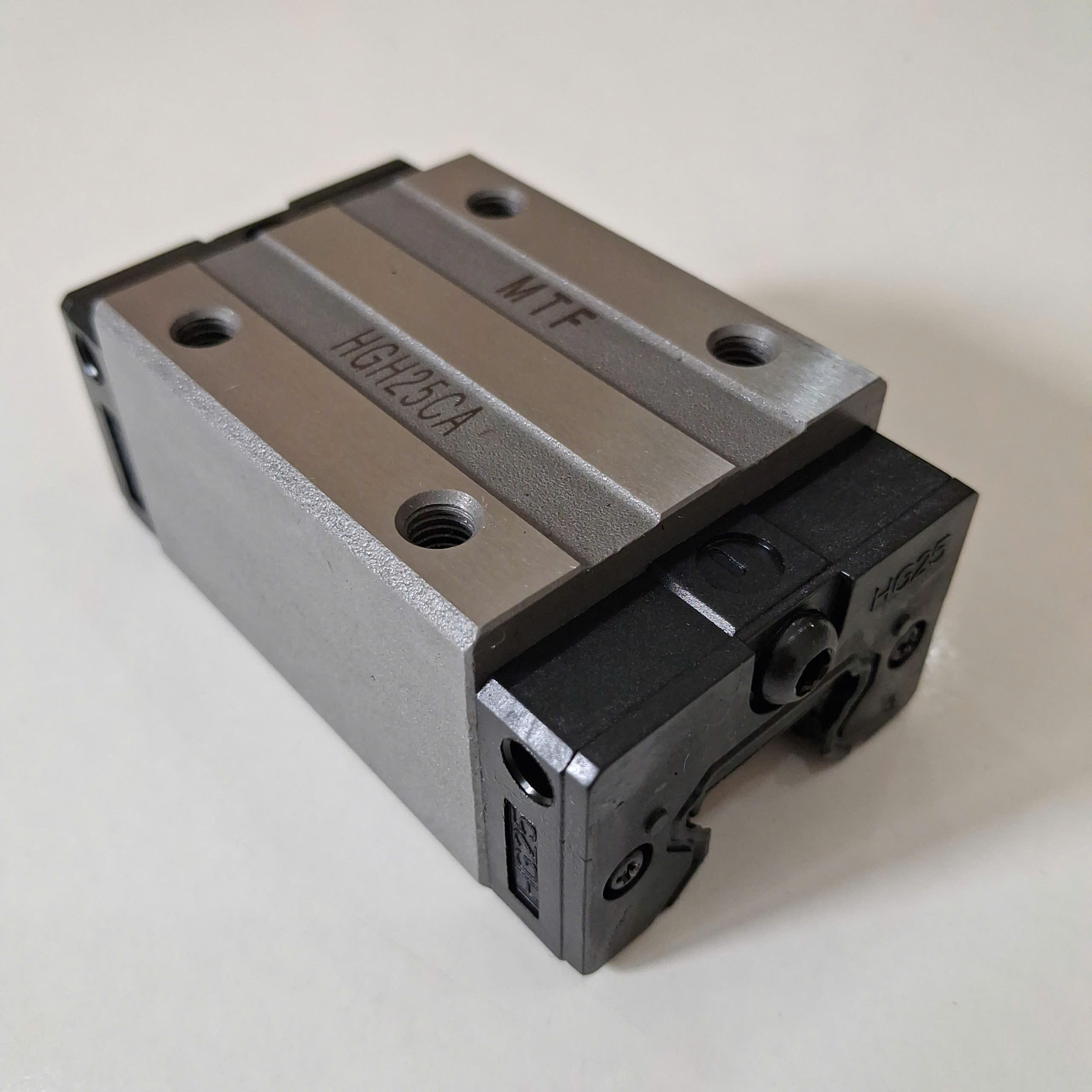

Con trượt vuông HGH25CA và HGH25HA (thuộc hệ HG Series - High Heavy Load Ball Guide) là dòng con trượt dẫn hướng tuyến tính dạng khối vuông cao (High Square Type) chịu tải trọng nặng và siêu nặng, được ứng dụng phổ biến hàng đầu trong các máy gia công cơ khí chính xác, máy phay CNC công nghiệp, máy đục gỗ tự động nhiều đầu và các hệ thống tự động hóa chịu lực nén, lực va đập lớn. Với cấu trúc 4 hàng bi thép tuần hoàn tiếp xúc góc 45°, con trượt HGH25 mang lại khả năng chịu tải trọng cực lớn đồng đều theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), tích hợp khả năng tự lựa tự định tâm ưu việt giúp chuyển động tuyến tính đạt độ êm ái, độ cứng vững vượt trội và độ chính xác lặp lại hoàn hảo.
1. Thông số kỹ thuật chi tiết
| Model con trượt |
HGH25CA (Khối vuông tiêu chuẩn - Heavy Load) / HGH25HA (Khối vuông thân dài - Super Heavy Load) |
| Ray trượt tương thích |
Thanh ray trượt vuông HGR25R / HGR25T (Bề rộng ray: 23mm, Chiều cao ray: 22mm, Bước lỗ: 60mm, Vít bắt ray: M6 x 20) |
| Kích thước lắp ráp tổng thể (H x W) |
Chiều cao lắp ghép H = 40 mm, Chiều rộng con trượt W = 48 mm, Khoảng hở gầm N = 12.5 mm |
| Chiều dài khối trượt (L) |
- HGH25CA: L = 84.0 mm (Chiều dài thân thép L1 = 58.0 mm)
- HGH25HA: L = 104.6 mm (Chiều dài thân thép L1 = 78.6 mm - dài hơn 20.6mm)
|
| Khoảng cách lỗ bắt vít (B x C) |
- HGH25CA: 35 x 35 mm (4 lỗ ren M6 x 8 mm)
- HGH25HA: 35 x 50 mm (4 lỗ ren M6 x 8 mm)
|
| Tải trọng định mức C / C0 |
- HGH25CA: C = 26.48 kN (~2.700 kgf) / C0 = 36.49 kN (~3.720 kgf)
- HGH25HA: C = 32.75 kN (~3.340 kgf) / C0 = 49.44 kN (~5.040 kgf)
|
| Mô-men tĩnh cho phép |
- HGH25CA: MR = 0.42 kN·m | MP = 0.33 kN·m | MY = 0.33 kN·m
- HGH25HA: MR = 0.56 kN·m | MP = 0.57 kN·m | MY = 0.57 kN·m
|
| Khối lượng con trượt |
HGH25CA: 0.51 kg (510g) / HGH25HA: 0.69 kg (690g) |
| Chất liệu chế tạo |
Thép hợp kim chịu lực carbon cao (GCR15 tôi cứng bề mặt đạt HRC 58-62), bi thép cường độ cao |
| Tiêu chuẩn chất lượng |
OEM Standard chất lượng cao, độ chính xác chuẩn công nghiệp (Cấp C) |
| Xuất xứ |
Đài Loan / Trung Quốc |
| Tình trạng hàng hóa |
Sẵn số lượng lớn tại kho CNC24H (sẵn hàng ~200 - 500 chiếc) |
| Chính sách bảo hành |
Cam kết hàng chính hãng, bảo hành 6 tháng nếu có lỗi từ nhà sản xuất |
Tài liệu kỹ thuật:
Download Catalog HG Series Linear Guideway (PDF)
2. Đặc điểm kỹ thuật nổi bật của dòng HGH Series
- Thiết kế khối vuông cao (High Square Type): Chiều rộng W = 48mm gọn gàng, không có cánh bavia bè rộng hai bên như dòng HGW, rất thuận tiện khi bố trí trong không gian hẹp ngang hoặc trên các trục thẳng đứng (Trục Z máy gia công trung tâm CNC).
- Cấu trúc 4 hàng bi tiếp xúc góc 45°: Biến lực tiếp xúc phân bổ đều đặn theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), giúp hệ thống duy trì độ cứng vững tuyệt đối khi chịu lực phay cắt đa hướng.
- Khả năng tự lựa tự định tâm (Self-aligning): Thiết kế rãnh bi cung tròn DF tối ưu cho phép con trượt tự hấp thu và bù trừ các sai lệch hình học phát sinh trong quá trình gia công mặt gá phôi và xiết bu-lông, đảm bảo chuyển động tuyến tính trơn tru, không gây giật cục hay kẹt bi.
- Vận hành êm ái ở tốc độ cao: Vòng tuần hoàn bi khép kín bọc nhựa kỹ thuật giảm chấn giúp triệt tiêu ma sát trượt, đạt vận tốc di chuyển lên đến 30 – 45 m/phút với độ ồn cực thấp.
- Hệ thống chắn bụi khép kín hai lớp: Trang bị phớt chắn bụi cao su chịu dầu hai đầu và nẹp chắn bụi đáy, ngăn chặn hiệu quả phoi tiện, mạt sắt, bụi gỗ và dung dịch tưới nguội xâm nhập vào rãnh bi, đồng thời giữ kín mỡ bôi trơn.
- Độ bền và tuổi thọ vận hành bền bỉ: Thép chịu lực hợp kim tôi cao tần đạt độ cứng bề mặt HRC 58 - 62, tuổi thọ làm việc đạt trên 80.000 giờ trong điều kiện bảo dưỡng định kỳ đúng kỹ thuật.
3. Bản vẽ kỹ thuật & Bảng thông số kích thước
.png)
.jpg)
4. Phân biệt con trượt HGH25CA và HGH25HA
| Tiêu chí so sánh |
HGH25CA (Khối vuông tiêu chuẩn) |
HGH25HA (Khối thân dài - Siêu tải trọng) |
| Tổng chiều dài khối trượt (L) |
84.0 mm |
104.6 mm (dài hơn 20.6 mm) |
| Khoảng cách lỗ bắt ốc (B x C) |
35 x 35 mm |
35 x 50 mm |
| Tải trọng động định mức (C) |
26.48 kN (~2.700 kgf) |
32.75 kN (~3.340 kgf - tăng ~24%) |
| Tải trọng tĩnh định mức (C0) |
36.49 kN (~3.720 kgf) |
49.44 kN (~5.040 kgf - tăng ~35%) |
| Mô-men tĩnh cho phép (MR / MP / MY) |
0.42 / 0.33 / 0.33 kN·m |
0.56 / 0.57 / 0.57 kN·m (tăng ~73%) |
| Khối lượng con trượt |
0.51 kg (510g) |
0.69 kg (690g) |
| Ứng dụng khuyến nghị |
Cơ cấu tải nặng tiêu chuẩn, cụm trục hành trình trung bình |
Cụm trục chịu tải trọng siêu nặng, trục Z máy phay lớn chống rung lắc |
5. So sánh con trượt HGH25CA / HGH25HA với các thương hiệu tương đương trên thị trường
Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt HGH25CA / HGH25HA hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt & Tâm lỗ |
Đặc tính kỹ thuật đối ứng |
| Dòng con trượt HGH25CA / HGH25HA |
HGH25CA / HGH25HA |
H = 40 mm, W = 48 mm, tâm lỗ 35 × 35 / 35 × 50 mm |
Khối vuông cao tải nặng tiêu chuẩn công nghiệp |
| PMI (Đài Loan) |
MSA25S / MSA25LS |
H = 40 mm, W = 48 mm, tâm lỗ 35 × 35 / 35 × 50 mm |
Khớp 100% kích thước lắp gá, thép tôi chân không |
| ABBA (Đài Loan) |
BRC25-R0 / BRC25-LR |
H = 40 mm, W = 48 mm, tâm lỗ 35 × 35 / 35 × 50 mm |
Đồng bộ kích thước khung máy, 4 hàng bi tự lựa |
| CPC (Đài Loan) |
HRC25MN / HRC25ML |
H = 40 mm, W = 48 mm, tâm lỗ 35 × 35 / 35 × 50 mm |
Tương thích hoàn toàn mặt gá bệ máy, nẹp giữ bi ngược |
| TBI (Đài Loan) |
TRH25VN / TRH25VL |
H = 40 mm, W = 48 mm, tâm lỗ 35 × 35 / 35 × 50 mm |
Quy chuẩn kích thước hình học tương đương 100% |
| THK (Nhật Bản) |
HSR25A / HSR25LA |
H = 40 mm, W = 48 mm, tâm lỗ 35 × 35 / 35 × 50 mm |
Khớp chuẩn kích thước cơ khí lắp ghép quốc tế |
Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:
- So sánh với dòng tương đương của PMI (MSA25S / MSA25LS): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt HGH25CA / HGH25HA mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
- So sánh với dòng tương đương của ABBA (BRC25-R0 / BRC25-LR): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
- So sánh với dòng tương đương của CPC (HRC25MN / HRC25ML): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt HGH25CA / HGH25HA đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
- So sánh với dòng tương đương của TBI (TRH25VN / TRH25VL): Quy chuẩn kích thước tương đương hoàn toàn, tạo điều kiện thuận lợi cho việc hoán đổi cụm dẫn hướng bảo trì và tối ưu chi phí chế tạo máy.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng hoàn hảo về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ren gá bàn máy), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt và thanh ray khác thương hiệu (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi hoặc nâng cấp cụm dẫn hướng, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt.
6. Ứng dụng thực tế của con trượt HGH25CA, HGH25HA
- Máy phay CNC kim loại & Trung tâm gia công đứng (VMC): Trục X, Y, Z chịu tải trọng cắt phôi lớn, đòi hỏi độ cứng vững cao và chống biến dạng uốn xoắn.
- Máy tiện CNC & Máy mài phẳng chính xác: Dẫn hướng bàn xe dao và ụ động, đảm bảo độ bóng bề mặt và độ tròn chi tiết gia công.
- Máy đục gỗ CNC nhiều đầu & Máy cắt ván công nghiệp: Cụm trục nâng hạ Z và dầm ngang chịu rung chấn liên tục ở tần suất làm việc 24/7.
- Máy cắt Laser Fiber & Cắt Plasma CNC khổ lớn: Chuyển động dẫn hướng hành trình dài, giữ vững độ chính xác đường cắt ở tốc độ và gia tốc cực cao.
- Hệ thống Robot công nghiệp (Gantry Robot) & Băng tải tự động hóa: Tay gắp vận chuyển hàng hóa tải nặng, cơ cấu nâng xếp dỡ pallet tự động.
- Máy chấn tôn, máy ép thủy lực và máy gia công uốn ống: Dẫn hướng bàn ép chịu áp lực nén và va đập cường độ lớn.
7. Tại sao nên chọn mua con trượt HGH25 tại CNC24H?
- Kho hàng sẵn số lượng lớn: CNC24H luôn có sẵn hàng trăm con trượt HGH25CA, HGH25HA cùng thanh ray HGR25 đầy đủ mọi chiều dài (từ 1m đến 4m), nhận cắt ray chính xác theo bản vẽ thiết kế của khách hàng.
- Chất lượng chuẩn công nghiệp: 100% sản phẩm mới nguyên hộp, bi thép tôi cứng chống mài mòn, độ chính xác hình học cao, kiểm tra kỹ lưỡng trước khi xuất kho.
- Bảo hành uy tín 6 tháng: Cam kết bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật tận tình trong suốt vòng đời sử dụng.
- Giá thành cạnh tranh nhất thị trường: Nhập khẩu trực tiếp từ nhà máy sản xuất, giá sỉ ưu đãi nhất cho các đơn vị chế tạo máy CNC và tích hợp tự động hóa.
- Giao hàng toàn quốc: Giao hàng hỏa tốc trong ngày tại nội thành Hà Nội và Bắc Ninh, ship COD toàn quốc kiểm tra hàng trước khi thanh toán.
8. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật
- Lưu ý quan trọng khi lắp ráp: Tuyệt đối không rút thanh nhựa định vị giữ bi màu cam ra ngoài bằng tay trước khi lắp. Đặt con trượt thẳng hàng đồng trục với đầu thanh ray HGR25, sau đó đẩy nhẹ con trượt từ từ trượt sang thanh ray để ray tự đẩy thanh nhựa ra ngoài. Tránh làm rơi vãi bi thép ra khỏi rãnh dẫn hướng.
- Quy trình siết bu-lông gá đặt: Vệ sinh sạch sẽ rãnh ray và mặt bệ máy. Sử dụng cờ-lê cân lực (Torque wrench) siết đều các bu-lông gá thanh ray từ giữa dần ra hai đầu theo đúng lực siết khuyến nghị (M6 lực siết tiêu chuẩn 13 – 14 N·m).
- Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn gốc Lithium chịu áp lực cao chuyên dụng qua vú mỡ kèm theo con trượt. Định kỳ bơm mỡ sau mỗi 100 km hành trình hoặc 3 - 6 tháng một lần tùy theo cường độ làm việc của máy.
- Bảo vệ môi trường làm việc: Bổ sung thêm bọc chắn bụi (bellows cover) nếu máy làm việc trong môi trường phát sinh nhiều mạt gỗ, phoi kim loại, bụi đá hoặc dung dịch tưới nguội có tính ăn mòn.
9. Câu hỏi thường gặp (FAQ)
1. Con trượt HGH25CA có lắp chung vào ray trượt HGR25 được không?
Trả lời: Hoàn toàn chính xác. Cả hai phiên bản HGH25CA và HGH25HA đều được thiết kế chuẩn đồng bộ cho thanh ray vuông HGR25 (bề rộng ray 23mm, chiều cao ray 22mm, bước lỗ 60mm).
2. Khi nào nên chọn HGH25HA thay vì HGH25CA?
Trả lời: Bạn nên chọn phiên bản thân dài HGH25HA khi cụm trục máy có tải trọng làm việc cực lớn, cần tăng tải trọng động thêm 24%, tải tĩnh thêm 35% và đặc biệt là tăng khả năng chịu mô-men xoắn chống uốn lật thêm 73% so với bản tiêu chuẩn HGH25CA.
3. Con trượt HGH25CA và HGW25CC có dùng chung thanh ray HGR25 không?
Trả lời: Có dùng chung thanh ray. Cả dòng HGH (dạng vuông cao) và dòng HGW (dạng có cánh bavia) cỡ 25 đều sử dụng chung thanh ray HGR25. Điểm khác nhau là HGH25 có chiều rộng W=48mm (nhỏ gọn bề ngang), còn HGW25 có tai cánh rộng W=70mm để bắt bu-lông từ dưới lên hoặc từ trên xuống.
