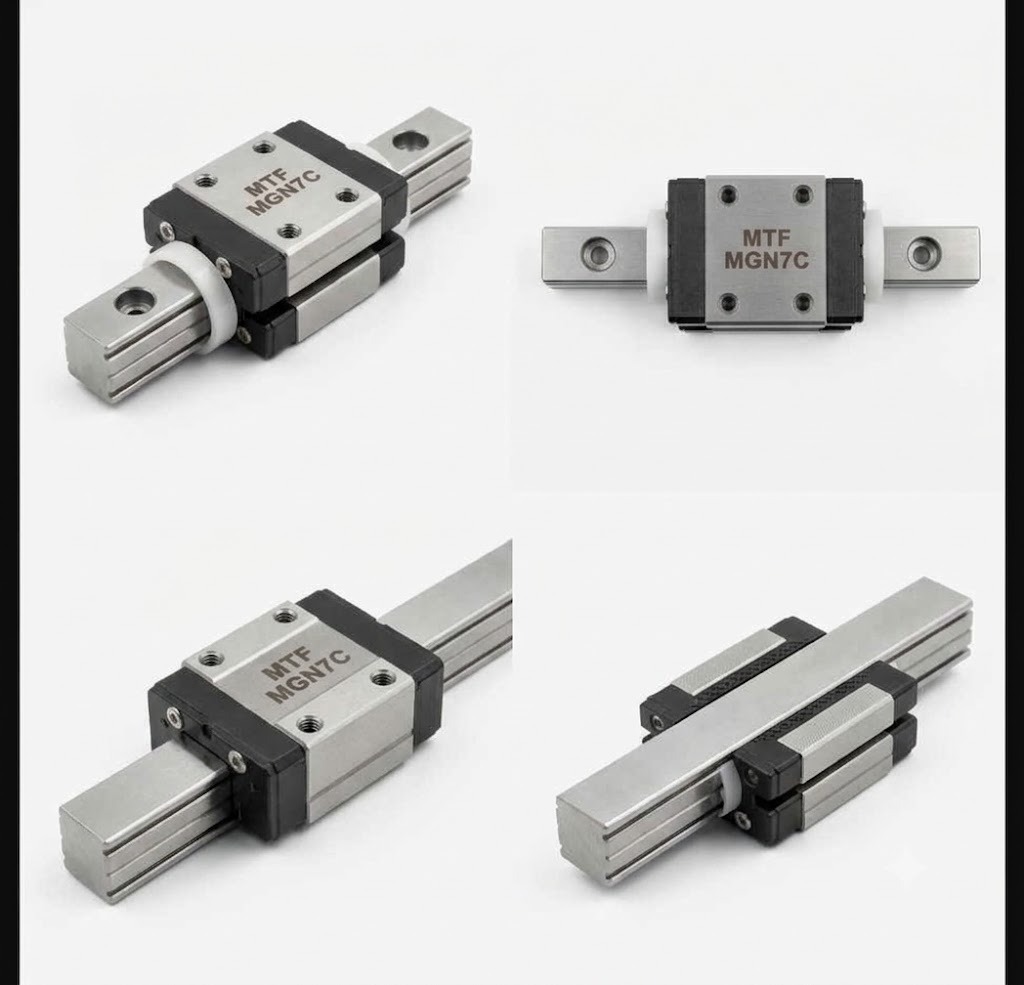

Con trượt MGN7C MGN7H

Con trượt vuông mini MGN7C và MGN7H là dòng con trượt dẫn hướng tuyến tính kích thước nhỏ (Miniature Linear Guide), được sử dụng phổ biến trong các ứng dụng máy móc chính xác đòi hỏi không gian lắp ráp nhỏ gọn, độ mượt cao và độ rơ lắc cực thấp.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog MGN Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng MGN Series

• Thiết kế bi 2 hàng tiếp xúc Gothic góc 45°: Cho phép chịu lực đồng đều theo cả 4 hướng (hướng tâm, đảo ngược hướng tâm và 2 hướng bên hông).
• Tự động định tâm (Self-aligning): Cấu trúc hồi bi tối ưu giúp tự cân bằng và hạn chế ma sát cục bộ, bù đắp các sai số lắp ráp nhỏ.
• Độ chính xác và độ êm vượt trội: Bi thép và rãnh trượt mài nhẵn độ bóng cao, đảm bảo chuyển động tuyến tính trơn tru, không giật cục, tiếng ồn vận hành cực nhỏ.
• Độ bền cao: Hoạt động ổn định liên tục, tuổi thọ lên tới 80.000 giờ khi được bảo dưỡng và châm mỡ định kỳ.
• Tốc độ di chuyển cao: Vận hành trơn tru ở tốc độ tuyến tính từ 13 – 15 m/phút.

3. Phân biệt con trượt MGN7C và MGN7H

4. Ứng dụng thực tế của con trượt MGN7C, MGN7H

• Máy in 3D: Sử dụng cho trục X, Y và Z của các dòng máy in 3D cao cấp (Voron 0.1/2.4, Bambu Lab mod, Prusa Mini, Creality Ender...).
• Máy khắc Laser mini: Đảm bảo chuyển động đầu phát tia laser có độ nét cao, tốc độ cao không rung lắc.
• Thiết bị tự động hóa y tế & phòng lab: Các máy phân tích sinh hóa, cánh tay lấy mẫu tự động.
• Dây chuyền sản xuất vi mạch & bán dẫn: Thiết bị gắp chip điện tử (Pick and Place), máy hàn vi mạch chính xác.
• Máy CNC mini kim hoàn: Khắc sáp nến, phay khắc mạch in điện tử PCB.

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

6. Tại sao nên chọn mua con trượt MGN7 tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ con trượt MGN7C, MGN7H và thanh ray MGNR7 cắt theo chiều dài yêu cầu.
• Chất lượng đảm bảo: Sản phẩm chuẩn kích thước hình học, chuyển động êm mượt, không cong vênh.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư CNC hỗ trợ tư vấn chọn tải trọng, thiết kế bản vẽ và hướng dẫn lắp ráp 24/7.
• Giao hàng toàn quốc: Ship hỏa tốc nội thành, chuyển phát nhanh toàn quốc nhận hàng kiểm tra trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Vệ sinh bề mặt thanh ray trước khi đưa con trượt vào. Lưu ý quan trọng: Tuyệt đối không tháo chốt nhựa định vị bi khi chưa đưa con trượt vào ray để tránh làm rơi bi thép. Trượt nhẹ nhàng từ phần đầu ray, không dùng búa hay lực mạnh tác động.
• Chế độ bôi trơn: Nên sử dụng mỡ bôi trơn chuyên dụng (Lithium soap base grease) định kỳ sau mỗi 50 - 100km hành trình hoặc 3 - 6 tháng sử dụng để hệ thống luôn trơn tru và ngăn chặn rỉ sét.
• Môi trường hoạt động: Cần lắp đặt thêm bộ che bụi hoặc hộp kín nếu môi trường làm việc có nhiều bụi phay kim loại, mạt gỗ để kéo dài tuổi thọ cụm trượt.

8. Câu hỏi thường gặp (FAQ)
