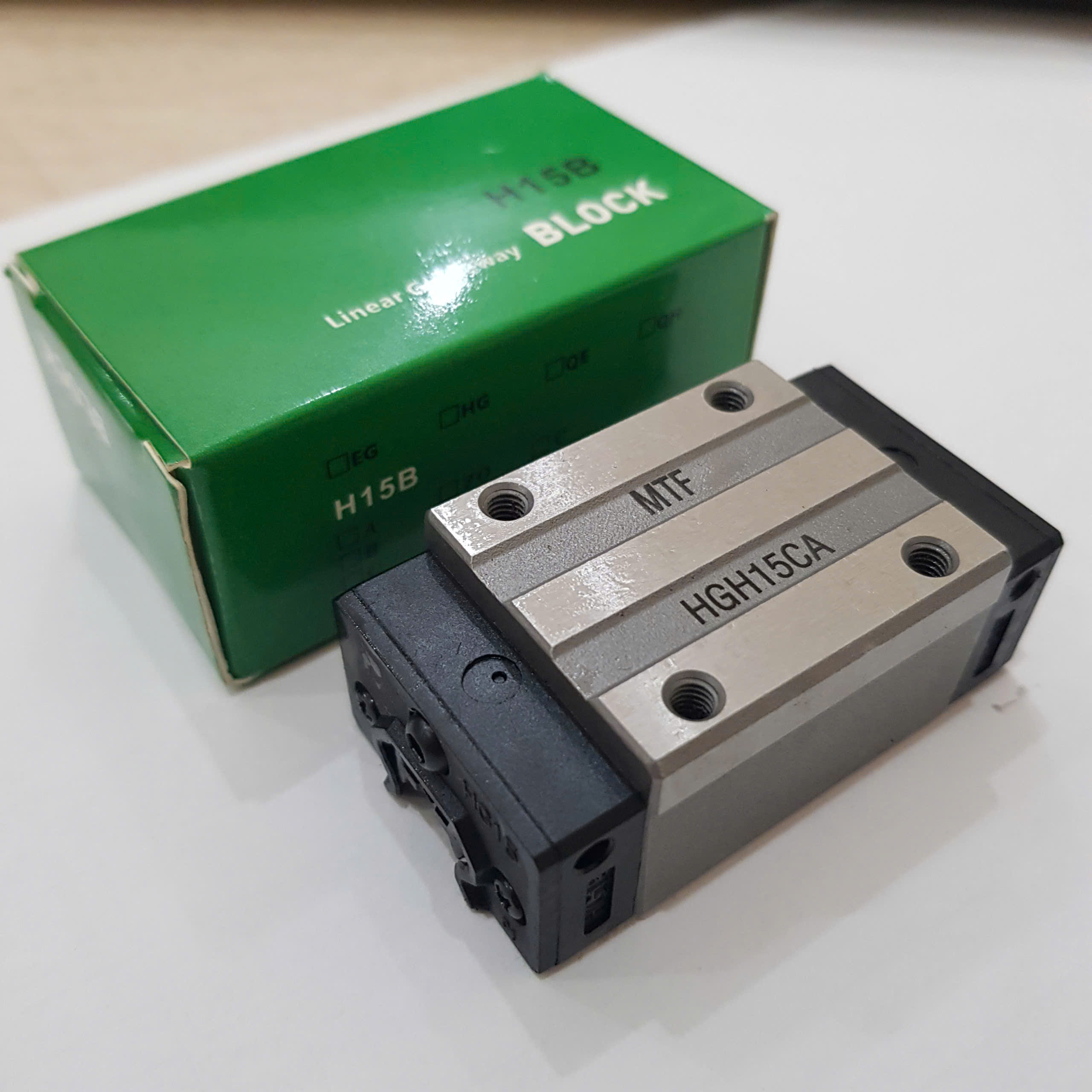

Con trượt HGH15CA

Con trượt vuông HGH15CA (thuộc hệ HG Series - High Heavy Load Ball Guide) là dòng con trượt dẫn hướng tuyến tính dạng khối vuông cao (High Square Type) chịu tải trọng nặng cực kỳ phổ biến và thông dụng nhất trong ngành chế tạo máy CNC, cơ khí chính xác và tự động hóa công nghiệp. Với kết cấu 4 hàng bi tiếp xúc góc 45°, con trượt HGH15CA mang lại khả năng chịu tải trọng lớn đồng đều theo cả 4 hướng (hướng tâm, ngược hướng tâm và hai hướng bên hông), kết hợp cùng khả năng tự định tâm ưu việt giúp chuyển động tuyến tính đạt độ êm ái, chính xác và bền bỉ vượt trội.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog HG Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng HGH Series

• Thiết kế khối vuông cao (High Square Type): Không có phần tai bavia loe rộng hai bên như dòng cánh HGW, giúp tối ưu hóa bề ngang (W = 34mm), rất thích hợp lắp ráp trong không gian nhỏ hẹp hoặc các trục máy di chuyển theo phương thẳng đứng (Trục Z).
• Cấu trúc 4 hàng bi tiếp xúc vòng cung góc 45°: Phân bổ tải trọng đều đặn theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), duy trì độ cứng vững và ổn định cơ học trong suốt chu trình làm việc.
• Khả năng tự động định tâm (Self-aligning capability): Rãnh dẫn hướng tròn với điểm tiếp xúc góc cho phép con trượt tự hấp thụ và bù trừ các sai lệch nhỏ trong quá trình gia công mặt bệ máy và siết bu-lông gá đặt, giúp cụm trượt vận hành mượt mà, không bị kẹt hay giật cục.
• Độ êm ái và tốc độ cao: Cụm tuần hoàn bi bọc nhựa kỹ thuật cao cấp giúp giảm ma sát tối đa, cho phép đạt tốc độ trượt từ 30 – 45 m/phút với tiếng ồn vận hành cực thấp.
• Hệ thống chắn bụi và bôi trơn tối ưu: Tích hợp phớt cao su gạt bụi kép ở hai đầu và rãnh chắn bụi đáy, giữ kín mỡ bôi trơn bên trong rãnh và ngăn mạt phoi, bụi bẩn công nghiệp xâm nhập.
• Tuổi thọ làm việc bền bỉ: Được nhiệt luyện tôi cứng đạt độ cứng bề mặt HRC 58 - 62, tuổi thọ vận hành thiết kế lên tới 80.000 giờ trong môi trường bôi trơn đạt chuẩn.

3. Bản vẽ kỹ thuật & Bảng thông số kích thước

4. So sánh con trượt HGH15CA với HGW15CC và HGL15CA

5. So sánh con trượt HGH15CA với các thương hiệu tương đương trên thị trường

Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt HGH15CA hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:

Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:

• So sánh với dòng tương đương của PMI (MSA15S): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt HGH15CA mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
• So sánh với dòng tương đương của ABBA (BRC15-R0): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
• So sánh với dòng tương đương của CPC (HRC15MN): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt HGH15CA đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
• So sánh với dòng tương đương của TBI (TRH15VN): Quy chuẩn kích thước tương đương hoàn toàn, tạo điều kiện thuận lợi cho việc hoán đổi cụm dẫn hướng bảo trì và tối ưu chi phí chế tạo máy.

6. Ứng dụng thực tế của con trượt HGH15CA

• Máy phay CNC, tiện CNC cơ khí chính xác: Dẫn hướng bàn trượt các trục X, Y, Z chịu lực phay cắt gọt kim loại, đảm bảo độ chính xác lặp lại đạt cấp micron.
• Máy đục khắc gỗ vi tính đa đầu (CNC Woodworking): Khả năng chống rung lắc tuyệt vời giúp đường phay sắc nét, mịn màng và hoạt động bền bỉ liên tục nhiều ca.
• Máy cắt Plasma CNC & Laser Fiber kim loại: Chuyển động nhanh, gia tốc lớn, kháng bụi xỉ kim loại và duy trì độ thẳng tuyệt đối.
• Cánh tay robot công nghiệp & Gantry: Ứng dụng phổ biến trong các cơ cấu gắp đặt linh kiện (Pick-and-Place), bàn trượt định vị robot hàn, robot sơn tự động.
• Hệ thống máy đóng gói, máy in công nghiệp: Hoạt động tốc độ cao, chu kỳ đóng mở liên tục với độ ồn tối thiểu.

7. Tại sao nên chọn mua con trượt HGH15CA tại CNC24H?

• Kho hàng sẵn số lượng lớn: CNC24H luôn có sẵn hàng trăm đến hàng nghìn con trượt HGH15CA cùng thanh ray HGR15 đầy đủ mọi kích thước, cắt chiều dài theo yêu cầu chính xác của bản vẽ.
• Chất lượng chuẩn công nghiệp: 100% sản phẩm mới nguyên hộp, bi thép tròn đều tôi cứng, độ trượt êm ái, kiểm tra kỹ lưỡng trước khi xuất kho.
• Bảo hành uy tín 6 tháng: Cam kết bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời trong quá trình vận hành máy.
• Giá thành cạnh tranh nhất thị trường: Nhập khẩu trực tiếp từ nhà máy sản xuất, giá sỉ tốt nhất cho các xưởng chế tạo máy và đơn vị tự động hóa.
• Giao hàng toàn quốc: Giao hàng hỏa tốc trong ngày tại nội thành, chuyển phát COD toàn quốc – kiểm tra hàng chuẩn kích thước trước khi thanh toán.

8. Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

• Lưu ý khi lắp vào thanh ray: Giữ nguyên thanh nhựa màu cam định vị dẫn bi bên trong con trượt. Đặt con trượt thẳng hàng với đầu thanh ray HGR15, sau đó trượt nhẹ nhàng vào ray để ray tự đẩy chốt nhựa ra ngoài. Tuyệt đối không rút thanh nhựa định vị bằng tay ra ngoài trước khi lắp vào ray để tránh làm rơi mất bi thép.
• Quy trình siết ốc gá đặt: Vệ sinh sạch mặt bệ gá và rãnh ray trượt. Sử dụng cờ-lê cân lực (Torque wrench) siết đều các bu-lông từ giữa thanh ray dần ra hai đầu theo đúng lực siết khuyến nghị.
• Bôi trơn định kỳ: Sử dụng mỡ bôi trơn gốc Lithium chuyên dụng qua núm bơm mỡ kèm theo con trượt. Định kỳ bơm mỡ sau mỗi 100 km hành trình hoạt động hoặc 3 - 6 tháng một lần tùy cường độ làm việc.
• Bảo vệ môi trường làm việc: Trang bị thêm máng che chắn phoi (bellows cover) nếu máy gia công phát sinh nhiều mạt gỗ, bụi đá, dung dịch tưới nguội có tính ăn mòn.

9. Câu hỏi thường gặp (FAQ)

10. Thông tin liên hệ & Báo giá HGH15CA

Quý khách hàng, quý doanh nghiệp và các xưởng chế tạo máy đang có nhu cầu tư vấn kỹ thuật, nhận bản vẽ CAD hoặc yêu cầu báo giá ưu đãi tốt nhất cho sản phẩm Con trượt HGH15CA, xin vui lòng liên hệ trực tiếp với CNC24H:

• Đơn vị phân phối: CNC24H – Chuyên cung cấp linh kiện ray trượt, con trượt, vitme bi và thiết bị tự động hóa chính hãng
• Hotline / Zalo: 0886 828 181 / 0968 696 598
• Website chính thức: https://cnc24h.com.vn
• Email tiếp nhận: engineer01@metrofa.com
• Địa chỉ trụ sở: Số 39, LK5, Khu đô thị tổng cục 5, Yên Xá, Phường Thanh Liệt, TP Hà Nội
• Phạm vi phục vụ: Giao hàng và hỗ trợ kỹ thuật trên toàn quốc

CNC24H luôn nỗ lực mang lại giá trị thực, chất lượng bền bỉ và sự an tâm tuyệt đối cho mọi dự án tự động hóa của quý khách hàng!
