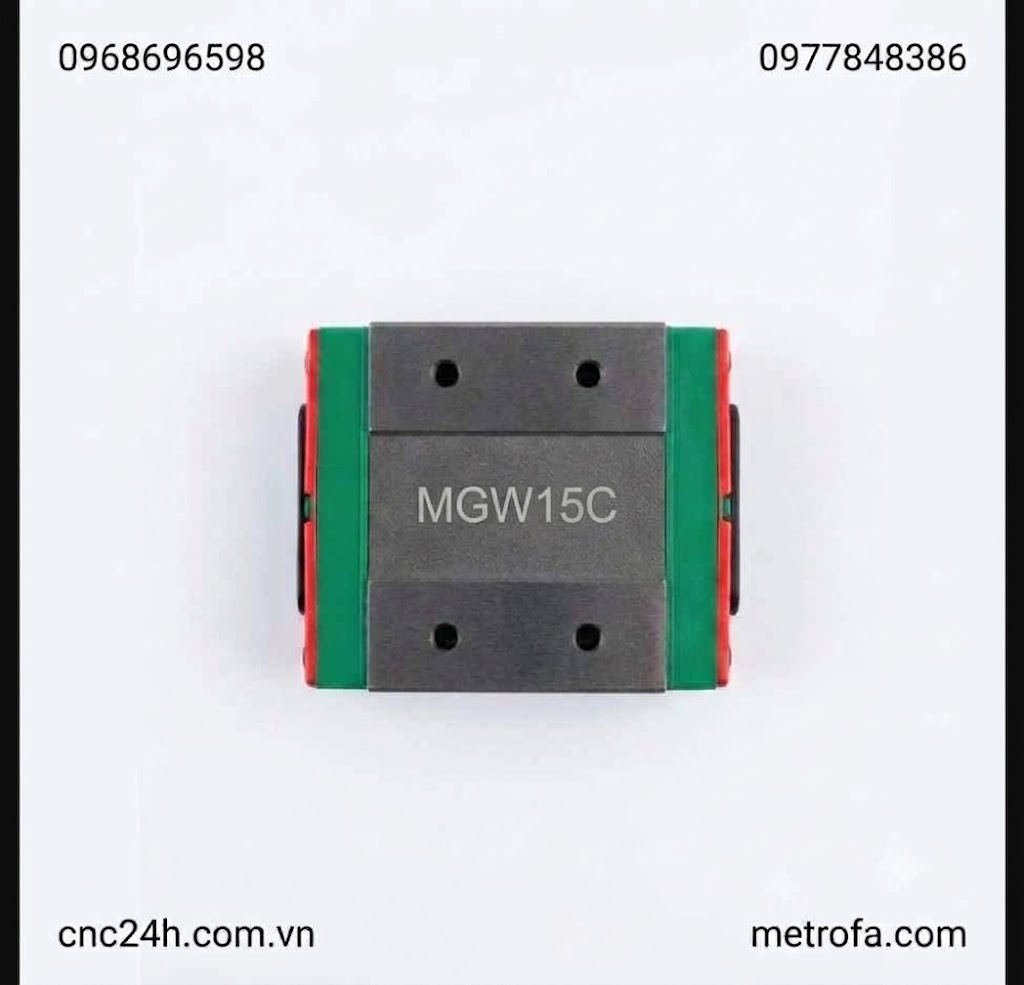

Con trượt MGW15C MGW15H

Con trượt vuông mini bản rộng MGW15C và MGW15H là dòng con trượt dẫn hướng tuyến tính mini cỡ lớn nhất trong hệ MGW Series (Wide Miniature Linear Guide). Điểm nổi bật nhất của dòng MGW15 là sử dụng thanh ray bản siêu rộng 42mm với 2 hàng lỗ bắt vít song song (khoảng cách 2 hàng lỗ 23mm). Thiết kế độc đáo này mang lại khả năng chống lật và chịu tải mô-men xoắn (Moment load) cực kỳ mạnh mẽ, là giải pháp lý tưởng tuyệt đối cho các cụm trục máy chỉ dùng một thanh ray đơn (Single Rail Axis) mà vẫn đạt độ cứng vững ngang ngửa các hệ thống ray đôi cỡ lớn.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog MGW Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng MGW Series

• Thiết kế bản ray siêu rộng 42mm có 2 hàng lỗ vít song song: Đây là điểm khác biệt lớn nhất của dòng MGW15 so với tất cả các dòng ray trượt mini khác. Ray MGWR15 rộng 42mm với 2 hàng bắt ốc gá siết chặt xuống bề mặt bệ máy, giúp chống xoắn lật theo mọi hướng (Mx, My, Mz) cực kỳ vững chắc, cho phép vận hành tải nặng mà không bị võng hay xô lệch.
• Thiết kế bi 2 hàng tiếp xúc Gothic góc 45°: Cân bằng hoàn hảo lực phân bổ theo cả 4 chiều hướng tâm, ngược hướng tâm và 2 bên hông.
• Tự động định tâm (Self-aligning): Cấu trúc hồi bi được thiết kế tối ưu, tự triệt tiêu sai số gá đặt nhỏ, giúp chuyển động tuyến tính cực kỳ êm ái và không bị kẹt bi.
• Độ chính xác và độ êm vượt trội: Rãnh bi tôi cứng và mài bóng đạt chuẩn micron, tiếng ồn vận hành cực nhỏ kể cả khi hoạt động ở tốc độ cao.
• Tuổi thọ làm việc lâu dài: Độ bền vận hành lên đến 80.000 giờ trong môi trường bôi trơn đạt chuẩn.
• Tốc độ di chuyển cao: Vận hành trơn tru ở tốc độ tuyến tính 13 – 15 m/phút.

3. Phân biệt con trượt MGW15C và MGW15H

4. Ứng dụng thực tế của con trượt MGW15C, MGW15H

• Máy in 3D công nghiệp khổ lớn (Heavy Duty 3D Printers): Đặc biệt dùng cho các máy in 3D cỡ lớn cần di chuyển cụm đầu in nặng hoặc bàn nhiệt lớn với độ phẳng và độ đầm tuyệt đối.
• Máy khắc Laser Fiber & CO2 công suất lớn: Đảm bảo chuyển động đầu cắt nhanh không rung giật, duy trì đường cắt tia sắc nét và độ chính xác lặp lại cao.
• Máy CNC mini & Máy phay kim loại màu: Bàn trượt chịu lực cắt gọt kim loại nhôm, đồng, mạch điện tử PCB.
• Robot tự động hóa công nghiệp (Gantry Robots & Pick-and-Place): Ứng dụng trong các cơ cấu gắp thả linh kiện tải trọng vừa và lớn, thanh gắp robot đơn trục.
• Thiết bị y tế & Phòng sạch cao cấp: Hệ thống cánh tay robot quét mẫu xét nghiệm, bàn chụp scanner chính xác.

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

6. Tại sao nên chọn mua con trượt MGW15 tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H có sẵn đầy đủ con trượt MGW15C, MGW15H và thanh ray MGWR15 cắt chuẩn chiều dài theo đúng bản vẽ thiết kế của quý khách.
• Chất lượng chuẩn công nghiệp: Sản phẩm mới 100%, bi thép tôi cứng chống mài mòn, độ chuẩn kích thước hình học cao, kiểm tra kỹ trước khi xuất kho.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ khí CNC giàu kinh nghiệm tư vấn phương án chọn tải, thiết kế mô-đun trượt và hỗ trợ lắp đặt 24/7.
• Giao hàng toàn quốc: Hỗ trợ giao hỏa tốc nội thành, ship COD toàn quốc kiểm tra hàng trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Vệ sinh sạch sẽ rãnh ray trước khi lắp. Lưu ý quan trọng: Giữ nguyên chốt nhựa gá bi định vị bên trong con trượt. Đặt con trượt thẳng hàng với đầu ray rồi trượt nhẹ nhàng sang thanh ray để thanh ray tự đẩy chốt nhựa ra ngoài. Tuyệt đối không rút chốt nhựa bằng tay khi chưa gắn vào ray để tránh làm rơi mất bi thép.
• Chế độ bôi trơn: Định kỳ bơm mỡ bôi trơn chuyên dụng (Lithium soap base grease) sau mỗi 50 - 100km hành trình hoặc 3 - 6 tháng sử dụng để tránh han gỉ và duy trì độ êm ái.
• Môi trường làm việc: Bổ sung tấm chắn phoi hoặc hộp che nếu làm việc trong môi trường bụi gỗ, mạt sắt, bụi đá.
