Con trượt MGW12C MGW12H

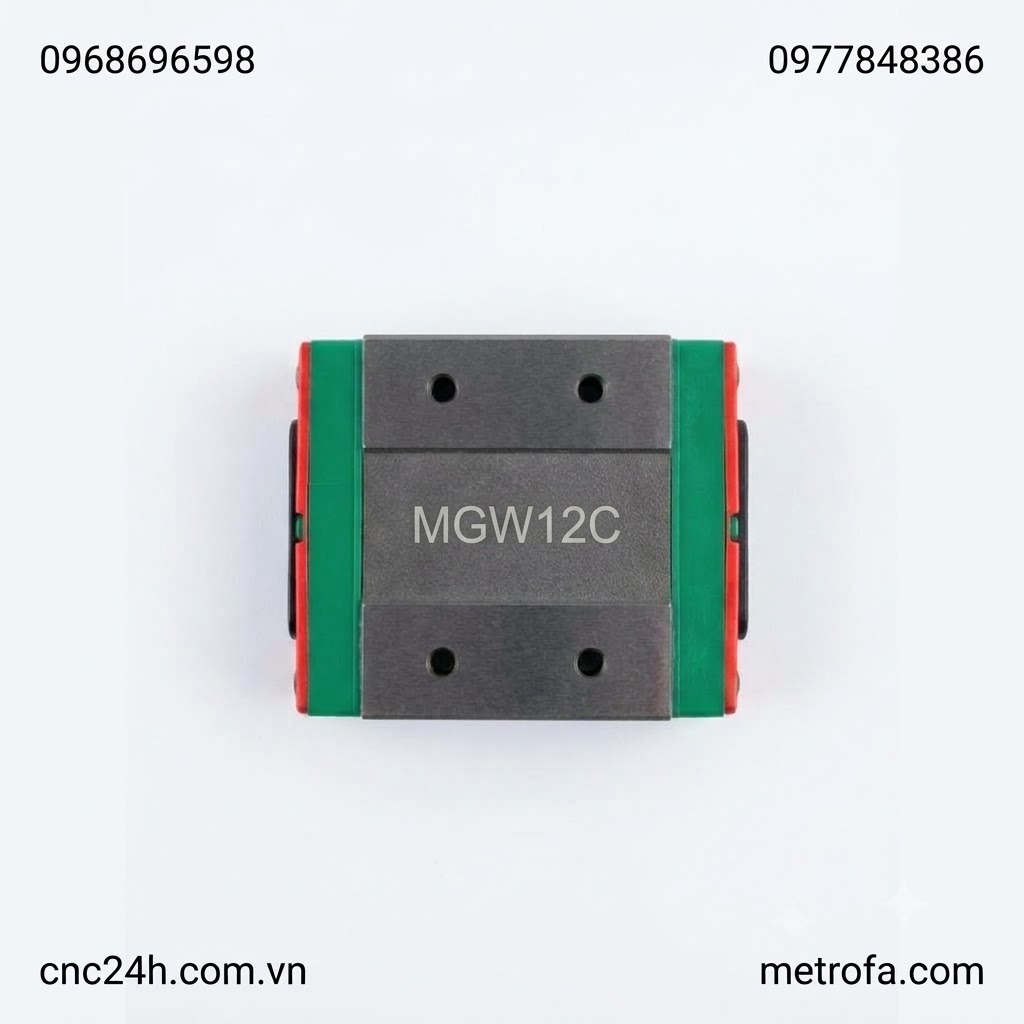

Con trượt vuông mini bản rộng MGW12C và MGW12H là dòng con trượt dẫn hướng tuyến tính mini cỡ lớn mở rộng bản ngang (Wide Miniature Linear Guide), nổi bật với thiết kế bản ray rộng 24mm (gấp đôi dòng MGN12 tiêu chuẩn). Thiết kế này đem lại khả năng chống lật và chịu mô-men xoắn (Moment load) cực kỳ vững chắc, đặc biệt tối ưu cho các hệ thống máy chỉ sử dụng một thanh ray dẫn hướng độc lập trên mỗi trục chuyển động mà vẫn loại bỏ hoàn toàn độ rung lắc và biến dạng xoắn.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog MGW Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng MGW Series

• Thiết kế bản ray siêu rộng 24mm chống mô-men cực đại: Ray MGWR12 có độ rộng lên đến 24mm, cho phép khối trượt chịu mô-men tải lật ngang (Mx) và mô-men uốn dọc (My, Mz) cao gấp nhiều lần so với các con trượt mini thông thường. Đây là giải pháp hoàn hảo cho cơ cấu trượt dẫn hướng 1 ray đơn (Single Rail), giảm bớt công đoạn căn chỉnh song song và tiết kiệm diện tích máy.
• Thiết kế bi 2 hàng tiếp xúc Gothic góc 45°: Đảm bảo khả năng chịu tải trọng đồng đều và cân bằng theo cả 4 hướng (lên, xuống, trái, phải).
• Khả năng tự lựa và định tâm: Thiết kế rãnh bi tối ưu giúp tự triệt tiêu sai số gia công bề mặt đế gá nhỏ, đảm bảo chuyển động trơn tru không bị bó kẹt.
• Độ chính xác và độ êm vượt trội: Bi thép chịu lực tôi cứng được chọn lọc kỹ càng, lăn êm ái, độ ồn cực thấp và hệ số ma sát tối thiểu.
• Độ bền cao: Tuổi thọ làm việc bền bỉ đạt tới 80.000 giờ trong điều kiện vận hành và bôi trơn mỡ định kỳ đúng tiêu chuẩn kỹ thuật.
• Tốc độ di chuyển cao: Vận hành trơn tru ở tốc độ tuyến tính 13 – 15 m/phút.

3. Phân biệt con trượt MGW12C và MGW12H

4. Ứng dụng thực tế của con trượt MGW12C, MGW12H

• Máy in 3D công nghiệp và cỡ lớn: Sử dụng phổ biến cho trục X và Y của các dòng máy in 3D tốc độ cao (CoreXY, Voron...), chống rung lắc tuyệt đối khi đầu phun di chuyển với gia tốc lớn.
• Máy khắc Laser & Cắt decal: Đảm bảo chùm tia laser di chuyển ổn định với độ sắc nét cao, không bị văng lệch ở các góc quay đổi chiều.
• Dây chuyền tự động hóa phòng sạch & Bán dẫn: Ứng dụng trong bàn trượt kiểm tra wafer, cơ cấu gắp đặt linh kiện điện tử (Pick & Place).
• Máy CNC mini & Máy khoan mạch in (PCB): Đỡ bàn trượt gia công phay mạch, khắc trang sức kim hoàn đòi hỏi độ chính xác micron.
• Thiết bị y tế & Dụng cụ quang học: Bàn soi kính hiển vi điện tử, máy phân tích sinh hóa tự động.

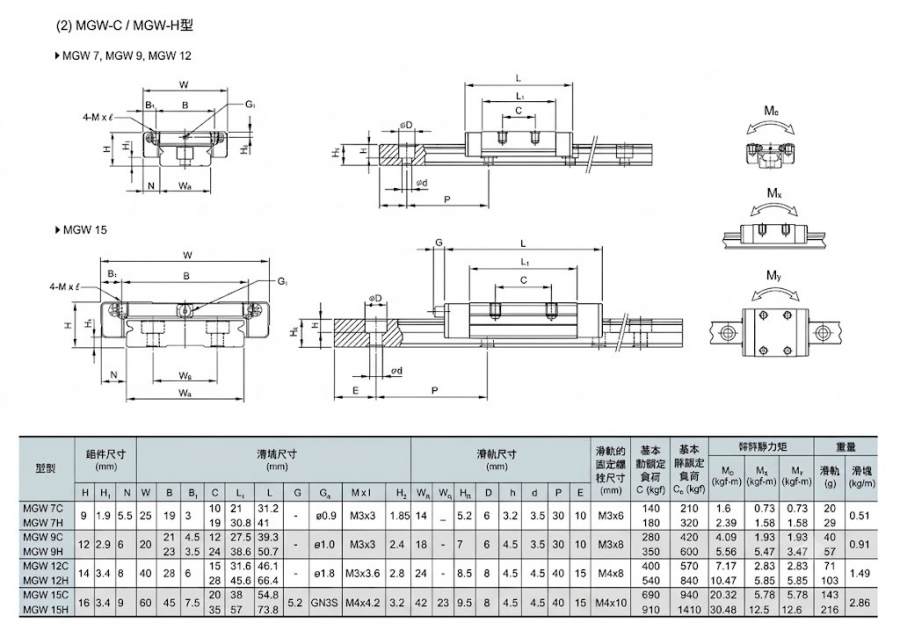

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

6. Tại sao nên chọn mua con trượt MGW12 tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ con trượt MGW12C, MGW12H và thanh ray MGWR12 cắt chuẩn chiều dài theo đúng bản vẽ thiết kế của quý khách.
• Chất lượng đảm bảo: Hàng mới 100%, bi thép tôi cứng chống mài mòn, độ chính xác chuẩn kích thước hình học, kiểm tra kỹ trước khi xuất kho.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên am hiểu chuyên môn CNC, sẵn sàng tư vấn lựa chọn mã linh kiện tối ưu và hỗ trợ lắp đặt 24/7.
• Giao hàng toàn quốc: Ship hỏa tốc nội thành, chuyển phát COD toàn quốc kiểm tra hàng trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Vệ sinh sạch sẽ rãnh bi và thanh ray trước khi lắp. Lưu ý quan trọng: Giữ nguyên chốt nhựa gá bi định vị bên trong con trượt. Đặt con trượt thẳng hàng với đầu ray rồi trượt nhẹ nhàng sang thanh ray để thanh ray tự đẩy chốt nhựa ra ngoài. Tuyệt đối không rút chốt nhựa bằng tay khi chưa gắn vào ray để tránh làm rơi mất bi thép.
• Chế độ bôi trơn: Định kỳ châm mỡ bôi trơn chuyên dụng (Lithium soap base grease) sau mỗi 50 - 100km vận hành hoặc từ 3 - 6 tháng sử dụng để tránh han rỉ và kéo dài tuổi thọ.
• Môi trường làm việc: Trang bị thêm thanh gạt chắn bụi nếu máy móc hoạt động trong môi trường nhiều mạt cưa, bụi nhôm, phoi sắt.
