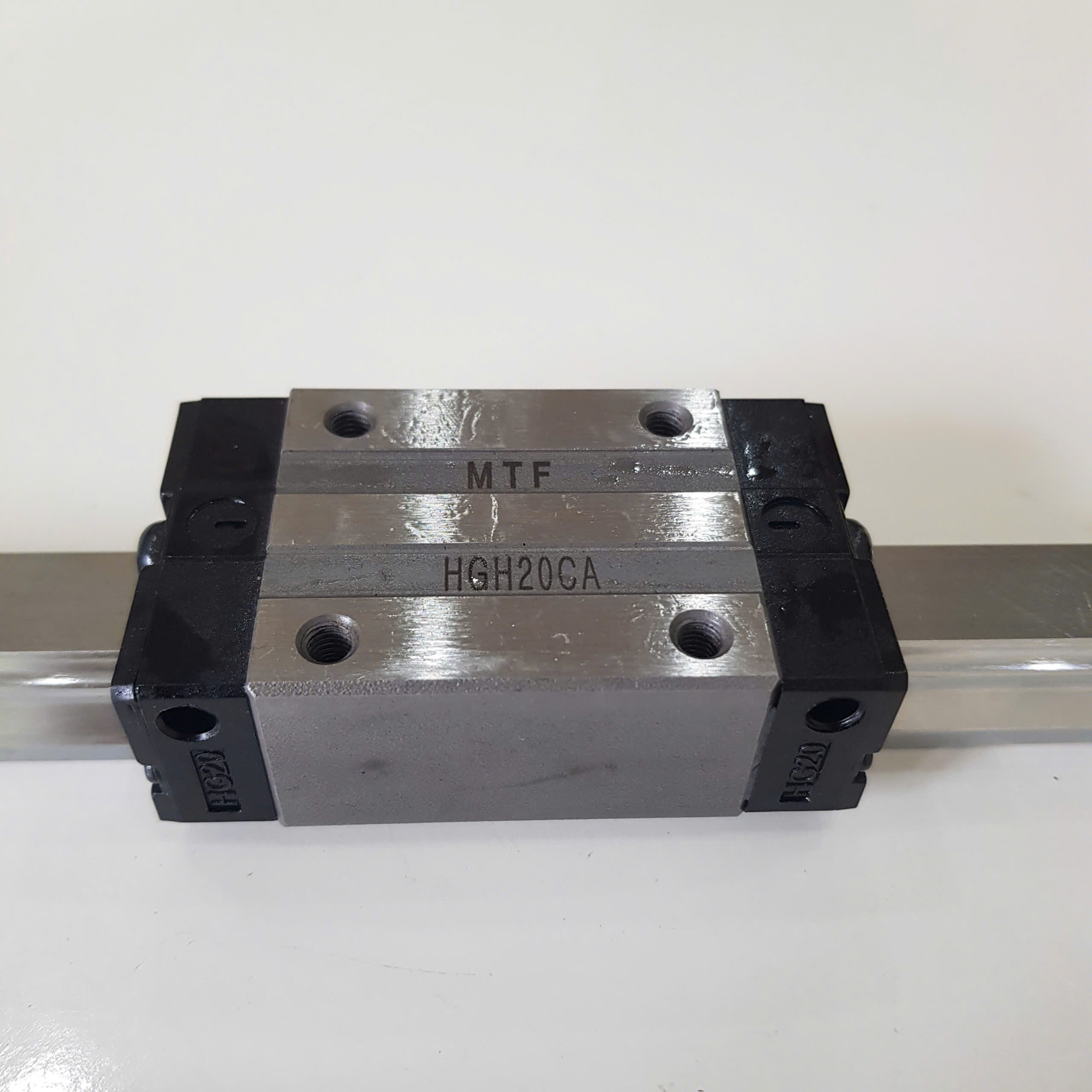

Con trượt HGH20CA HGH20HA

Con trượt vuông HGH20CA và HGH20HA (thuộc hệ HG Series - High Heavy Load Ball Guide) là dòng con trượt dẫn hướng tuyến tính dạng khối vuông cao (High Square Type) chịu tải trọng nặng và siêu nặng, được ứng dụng phổ biến hàng đầu trong các máy gia công cơ khí CNC, máy đục gỗ tự động và dây chuyền chế tạo công nghiệp. Với cấu trúc 4 hàng bi tiếp xúc vòng cung góc 45°, con trượt HGH20 mang lại khả năng chịu tải trọng lớn đồng đều theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), kết hợp cơ chế tự lựa tự định tâm ưu việt giúp chuyển động tuyến tính đạt độ êm ái, độ cứng vững và độ chính xác lặp lại hoàn hảo.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog HG Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng HGH Series

• Thiết kế khối vuông cao (High Square Type): Chiều rộng W = 44mm gọn gàng, không có phần tai cánh loe rộng hai bên như dòng HGW, rất lý tưởng để lắp ráp trong không gian hẹp ngang hoặc các cụm trục di chuyển đứng (Trục Z máy CNC).
• Cấu trúc 4 hàng bi tiếp xúc góc 45°: Phân bổ tải trọng đều đặn theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai bên hông), chịu lực cắt gọt kim loại và tải trọng nặng cực kỳ ổn định.
• Khả năng tự lựa tự định tâm (Self-aligning): Rãnh dẫn hướng tròn với điểm tiếp xúc góc tối ưu cho phép con trượt tự hấp thụ và bù trừ các sai lệch nhỏ trong quá trình gia công mặt gá và siết ốc, giúp chuyển động mượt mà, không bị kẹt hay khựng.
• Vận hành êm ái và tốc độ cao: Cụm tuần hoàn bi bọc nhựa kỹ thuật cao cấp giúp giảm ma sát tối đa, cho phép đạt tốc độ trượt từ 30 – 45 m/phút với tiếng ồn rất thấp.
• Hệ thống phớt chắn bụi kín khít: Trang bị phớt chắn bụi cao su kép hai đầu và phớt chắn bụi đáy, ngăn ngừa tối đa bụi gỗ, mạt sắt và dung dịch làm mát lọt vào rãnh bi, đồng thời giữ kín mỡ bôi trơn bên trong.
• Độ bền và tuổi thọ vượt bậc: Được chế tạo từ thép chịu lực tôi cứng bề mặt đạt HRC 58 - 62, độ bền hoạt động lên tới 80.000 giờ trong môi trường bôi trơn tiêu chuẩn.

3. Bản vẽ kỹ thuật & Bảng thông số kích thước

4. Phân biệt con trượt HGH20CA và HGH20HA

5. So sánh con trượt HGH20CA / HGH20HA với các thương hiệu tương đương trên thị trường

Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt HGH20CA / HGH20HA hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:

Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:

• So sánh với dòng tương đương của PMI (MSA20S / MSA20LS): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt HGH20CA / HGH20HA mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
• So sánh với dòng tương đương của ABBA (BRC20-R0 / BRC20-LR): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
• So sánh với dòng tương đương của CPC (HRC20MN / HRC20ML): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt HGH20CA / HGH20HA đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
• So sánh với dòng tương đương của TBI (TRH20VN / TRH20VL): Quy chuẩn kích thước tương đương hoàn toàn, tạo điều kiện thuận lợi cho việc hoán đổi cụm dẫn hướng bảo trì và tối ưu chi phí chế tạo máy.

6. Ứng dụng thực tế của con trượt HGH20CA, HGH20HA

• Máy phay CNC kim loại & Máy tiện CNC: Bàn máy và trục đứng chịu lực cắt gọt kim loại lớn, duy trì độ chính xác kích thước và độ bóng bề mặt chi tiết gia công.
• Máy CNC khắc gỗ & Đục vi tính nhiều đầu: Dẫn hướng trục X, Y, Z chịu rung động liên tục, đảm bảo chuyển động chính xác tốc độ cao và không bị rơ lắc.
• Máy cắt Plasma CNC & Laser Fiber khổ lớn: Trục dẫn hướng chuyển động mượt mà ở gia tốc cao, kháng bụi xỉ kim loại hiệu quả.
• Robot tự động hóa công nghiệp (Gantry Robot): Cơ cấu nâng hạ tải trọng nặng, tay gắp sản phẩm, bàn xoay chia độ và băng tải định vị chính xác.
• Máy uốn ống, máy chấn tôn, máy ép thủy lực: Dẫn hướng tuyến tính chịu áp lực nén và va đập lớn.

7. Tại sao nên chọn mua con trượt HGH20 tại CNC24H?

• Kho hàng sẵn số lượng lớn: CNC24H luôn có sẵn hàng trăm đến hàng nghìn con trượt HGH20CA, HGH20HA cùng thanh ray HGR20 đầy đủ mọi chiều dài, nhận cắt ray chính xác theo bản vẽ.
• Chất lượng chuẩn công nghiệp: 100% sản phẩm mới nguyên hộp, bi thép tôi cứng chống mài mòn, độ chính xác hình học cao, kiểm tra kỹ lưỡng trước khi xuất kho.
• Bảo hành uy tín 6 tháng: Cam kết bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời trong quá trình vận hành máy.
• Giá thành cạnh tranh nhất thị trường: Nhập khẩu trực tiếp từ nhà máy sản xuất, giá sỉ tốt nhất cho các xưởng chế tạo máy và đơn vị tích hợp tự động hóa.
• Giao hàng toàn quốc: Giao hàng hỏa tốc trong ngày tại nội thành, ship COD toàn quốc kiểm tra hàng trước khi thanh toán.

8. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Lưu ý quan trọng khi lắp ráp: Tuyệt đối không rút thanh nhựa màu cam định vị giữ bi ra ngoài bằng tay trước khi lắp. Đặt con trượt thẳng hàng với đầu thanh ray HGR20, đẩy nhẹ con trượt trượt từ từ sang thanh ray để ray tự đẩy thanh nhựa ra ngoài. Tránh làm rơi bi thép ra khỏi rãnh trượt.
• Quy trình siết ốc gá đặt: Vệ sinh sạch sẽ rãnh ray và mặt bệ máy. Sử dụng cờ-lê cân lực (Torque wrench) siết đều các bu-lông gá thanh ray từ giữa dần ra hai đầu theo đúng lực siết khuyến nghị của nhà sản xuất.
• Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn gốc Lithium chuyên dụng qua vú mỡ kèm theo con trượt. Định kỳ bơm mỡ sau mỗi 100 km hành trình hoặc 3 - 6 tháng một lần tùy theo cường độ làm việc của máy.
• Bảo vệ môi trường làm việc: Bổ sung thêm bọc chắn bụi (bellows cover) nếu máy làm việc trong môi trường phát sinh nhiều mạt gỗ, bụi đá, dung dịch tưới nguội có tính ăn mòn.

9. Câu hỏi thường gặp (FAQ)

10. Thông tin liên hệ & Báo giá HGH20CA / HGH20HA

Quý khách hàng, quý doanh nghiệp và các xưởng chế tạo máy đang có nhu cầu tư vấn kỹ thuật, nhận bản vẽ CAD hoặc yêu cầu báo giá ưu đãi tốt nhất cho sản phẩm Con trượt HGH20CA / HGH20HA, xin vui lòng liên hệ trực tiếp với CNC24H:

• Đơn vị phân phối: CNC24H – Chuyên cung cấp linh kiện ray trượt, con trượt, vitme bi và thiết bị tự động hóa chính hãng
• Hotline / Zalo: 0886 828 181 / 0968 696 598
• Website chính thức: https://cnc24h.com.vn
• Email tiếp nhận: engineer01@metrofa.com
• Địa chỉ trụ sở: Số 39, LK5, Khu đô thị tổng cục 5, Yên Xá, Phường Thanh Liệt, TP Hà Nội
• Phạm vi phục vụ: Giao hàng và hỗ trợ kỹ thuật trên toàn quốc

CNC24H luôn nỗ lực mang lại giá trị thực, chất lượng bền bỉ và sự an tâm tuyệt đối cho mọi dự án tự động hóa của quý khách hàng!
