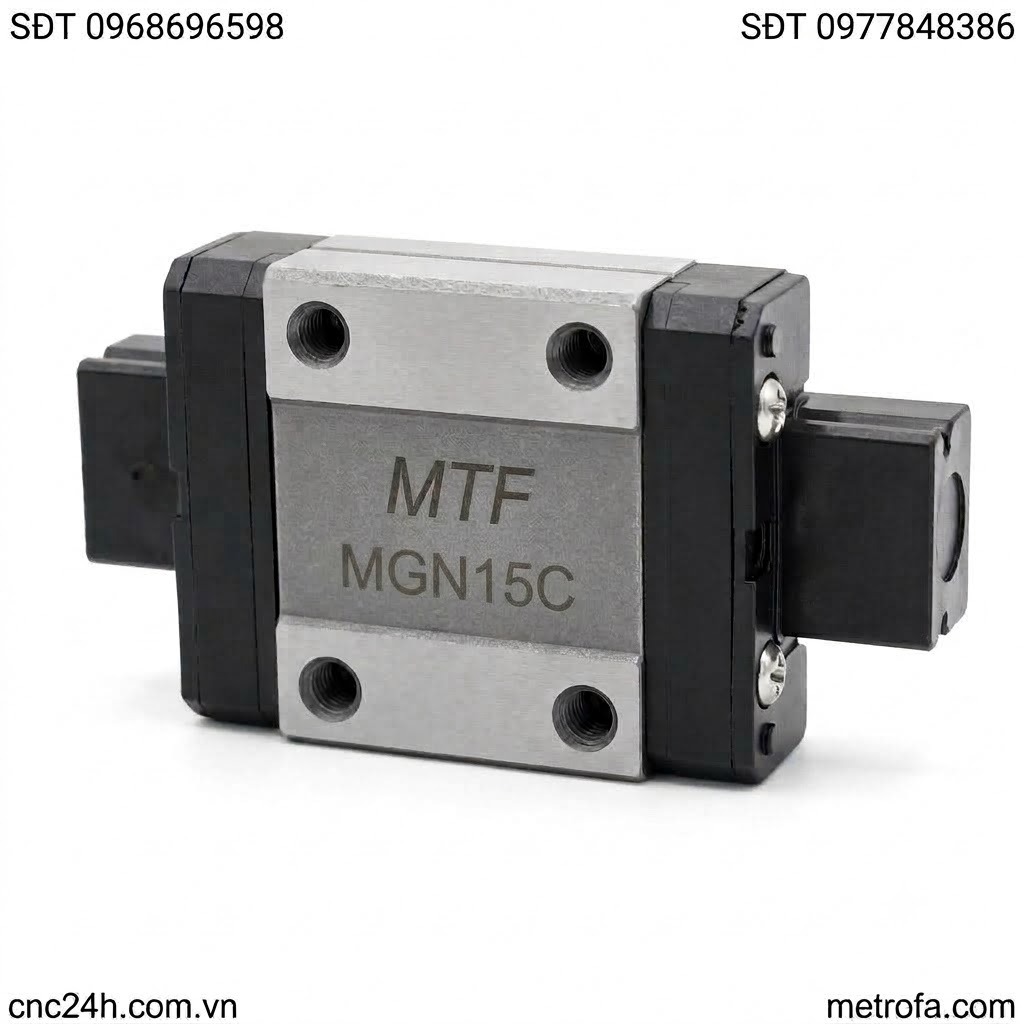

Con trượt MGN15C MGN15H

Con trượt vuông mini MGN15C và MGN15H là dòng con trượt dẫn hướng tuyến tính kích thước lớn nhất trong hệ mini (Miniature Linear Guide Series), mang lại khả năng chịu tải trọng và mô-men xoắn vượt trội nhưng vẫn duy trì thiết kế nhỏ gọn, chuyển động siêu êm mượt và độ chính xác công nghiệp cao cấp.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog MGN Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng MGN Series

• Thiết kế bi 2 hàng tiếp xúc Gothic góc 45°: Cho phép chịu lực đồng đều theo cả 4 hướng (hướng tâm, đảo ngược hướng tâm và 2 hướng bên hông).
• Khả năng chịu tải và chống lật mô-men cực tốt: Nhờ bản ray 15mm rộng rãi và thân con trượt lớn, MGN15 có khả năng chịu tải tĩnh và tải động cao nhất trong các dòng MGN.
• Tự động định tâm (Self-aligning): Cấu trúc hồi bi tối ưu giúp tự cân bằng và hạn chế ma sát cục bộ, bù đắp các sai số lắp ráp nhỏ.
• Độ chính xác và độ êm vượt trội: Bi thép và rãnh trượt mài nhẵn độ bóng cao, đảm bảo chuyển động tuyến tính trơn tru, không giật cục, tiếng ồn vận hành cực nhỏ.
• Độ bền cao: Hoạt động ổn định liên tục, tuổi thọ lên tới 80.000 giờ khi được bảo dưỡng và châm mỡ định kỳ.
• Tốc độ di chuyển cao: Vận hành trơn tru ở tốc độ tuyến tính từ 13 – 15 m/phút.

3. Phân biệt con trượt MGN15C và MGN15H

4. Ứng dụng thực tế của con trượt MGN15C, MGN15H

• Máy in 3D công nghiệp & khổ lớn: Thường được sử dụng cho các trục chịu lực chính của máy in 3D khổ lớn (Voron 2.4 350, RatRig V-Core 500, máy in 3D công nghiệp in vật liệu composite...).
• Máy phay CNC mini & gia công kim loại mềm: Sử dụng cho các trục X, Y, Z máy phay nhôm, đồng, mạch in điện tử PCB, điêu khắc gỗ mỹ nghệ mini.
• Máy cắt & khắc Laser khổ lớn: Đảm bảo chuyển động đầu cắt laser công suất cao chuyển động đầm chắc, nét cắt mịn màng không rung chấn.
• Thiết bị tự động hóa y tế & cơ cấu robot: Cánh tay robot gắp sản phẩm, bàn trượt cấp phôi tự động trong nhà máy thông minh.
• Máy đo & kiểm tra quang học: Dẫn hướng bàn trượt camera kiểm tra sản phẩm với độ chuẩn xác micron.

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

6. Tại sao nên chọn mua con trượt MGN15 tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ con trượt MGN15C, MGN15H và thanh ray MGNR15 cắt chuẩn theo chiều dài khách hàng yêu cầu.
• Chất lượng đảm bảo: Sản phẩm chuẩn kích thước hình học, chuyển động êm mượt, không cong vênh, rãnh bi tôi cứng chống mài mòn.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư CNC hỗ trợ tư vấn chọn tải trọng, thiết kế bản vẽ và hướng dẫn lắp ráp 24/7.
• Giao hàng toàn quốc: Ship hỏa tốc nội thành, chuyển phát nhanh toàn quốc nhận hàng kiểm tra trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Vệ sinh sạch sẽ bề mặt thanh ray trước khi đưa con trượt vào. Lưu ý quan trọng: Tuyệt đối không tháo chốt nhựa định vị bi khi chưa đưa con trượt vào ray để tránh làm rơi bi thép. Căn thẳng hàng và trượt nhẹ nhàng từ phần đầu ray, không dùng búa hay lực mạnh tác động.
• Chế độ bôi trơn: Nên sử dụng mỡ bôi trơn chuyên dụng (Lithium soap base grease) định kỳ sau mỗi 50 - 100km hành trình hoặc 3 - 6 tháng sử dụng để hệ thống luôn trơn tru và ngăn chặn rỉ sét.
• Môi trường hoạt động: Cần lắp đặt thêm bộ che bụi hoặc hộp kín nếu môi trường làm việc có nhiều bụi phay kim loại, mạt gỗ để kéo dài tuổi thọ cụm trượt.

8. Câu hỏi thường gặp (FAQ)
