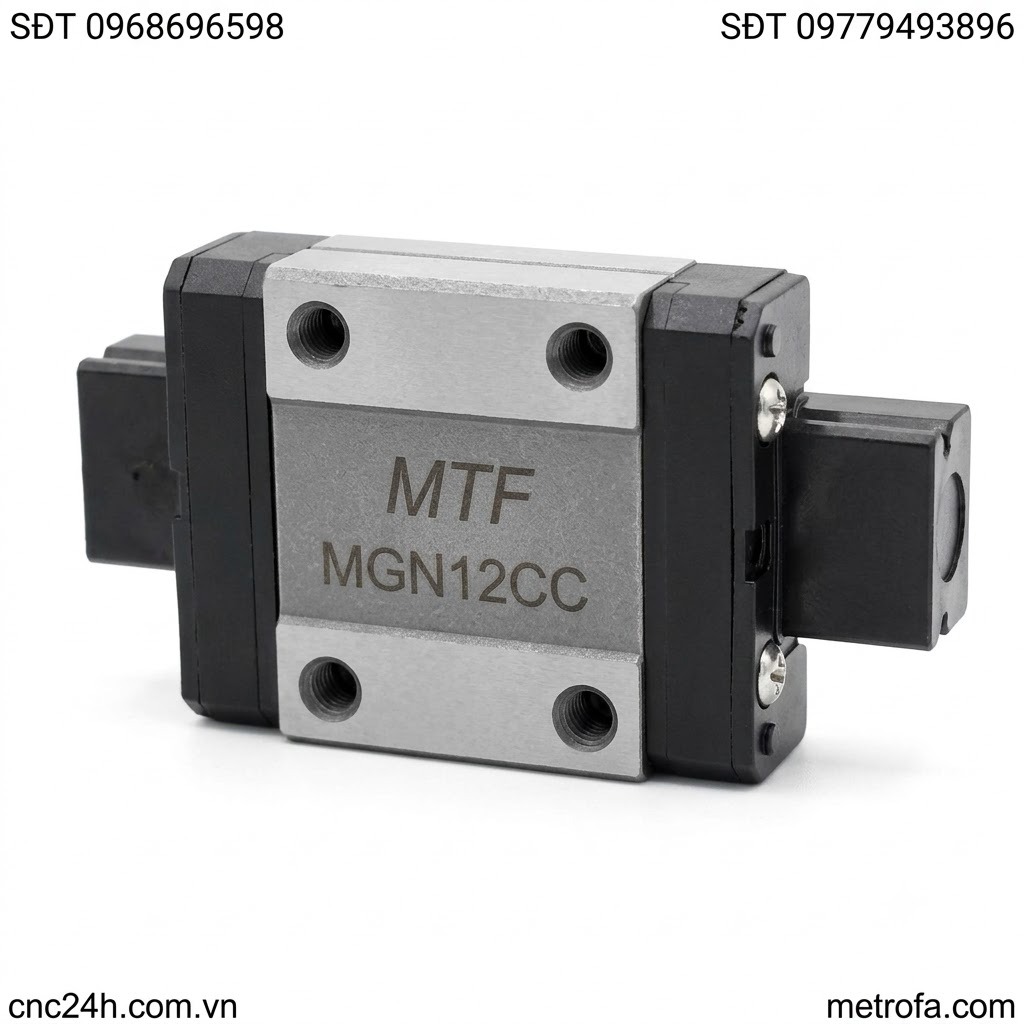

Con trượt MGN12C MGN12H

Con trượt vuông mini MGN12C và MGN12H là dòng con trượt dẫn hướng tuyến tính kích thước nhỏ (Miniature Linear Guide), được sử dụng phổ biến hàng đầu trong các dòng máy in 3D chuyên nghiệp, máy khắc laser, máy CNC mini và các cơ cấu tự động hóa chính xác đòi hỏi khả năng chịu tải vững chắc, độ êm mượt cao và độ rơ lắc cực thấp.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog MGN Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng MGN Series

• Thiết kế bi 2 hàng tiếp xúc Gothic góc 45°: Cho phép chịu lực đồng đều theo cả 4 hướng (hướng tâm, đảo ngược hướng tâm và 2 hướng bên hông).
• Tự động định tâm (Self-aligning): Cấu trúc hồi bi tối ưu giúp tự cân bằng và hạn chế ma sát cục bộ, bù đắp các sai số lắp ráp nhỏ.
• Độ chính xác và độ êm vượt trội: Bi thép và rãnh trượt mài nhẵn độ bóng cao, đảm bảo chuyển động tuyến tính trơn tru, không giật cục, tiếng ồn vận hành cực nhỏ.
• Độ bền cao: Hoạt động ổn định liên tục, tuổi thọ lên tới 80.000 giờ khi được bảo dưỡng và châm mỡ định kỳ.
• Tốc độ di chuyển cao: Vận hành trơn tru ở tốc độ tuyến tính từ 13 – 15 m/phút.

3. Phân biệt con trượt MGN12C và MGN12H

4. Ứng dụng thực tế của con trượt MGN12C, MGN12H

• Máy in 3D chuyên nghiệp: Lựa chọn chuẩn mực và phổ biến nhất cho trục X, Y của các dòng máy Voron 2.4, Voron Trident, RatRig, BLV mgn12 Mod, Ender 3 Linear Rail Mod...
• Máy khắc Laser mini: Đảm bảo chuyển động đầu phát tia laser có độ nét cao, tốc độ cao không rung lắc hay trượt bước.
• Thiết bị tự động hóa y tế & phòng lab: Các máy xét nghiệm máu, máy phân tích hóa sinh, cánh tay robot lấy mẫu tự động.
• Dây chuyền sản xuất vi mạch & bán dẫn: Thiết bị gắp chip điện tử (Pick and Place), máy hàn vi mạch chính xác SMT.
• Máy CNC mini phay nhôm & kim hoàn: Phay bảng mạch PCB, khắc sáp nến kim hoàn, máy phay nhôm mini độ chính xác cao.

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

6. Tại sao nên chọn mua con trượt MGN12 tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ con trượt MGN12C, MGN12H và thanh ray MGNR12 cắt chuẩn theo chiều dài khách hàng yêu cầu.
• Chất lượng đảm bảo: Sản phẩm chuẩn kích thước hình học, chuyển động êm mượt, không cong vênh, rãnh bi tôi cứng chống mài mòn.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư CNC hỗ trợ tư vấn chọn tải trọng, thiết kế bản vẽ và hướng dẫn lắp ráp 24/7.
• Giao hàng toàn quốc: Ship hỏa tốc nội thành, chuyển phát nhanh toàn quốc nhận hàng kiểm tra trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Vệ sinh sạch sẽ bề mặt thanh ray trước khi đưa con trượt vào. Lưu ý quan trọng: Tuyệt đối không tháo chốt nhựa định vị bi khi chưa đưa con trượt vào ray để tránh làm rơi bi thép. Căn thẳng hàng và trượt nhẹ nhàng từ phần đầu ray, không dùng búa hay lực mạnh tác động.
• Chế độ bôi trơn: Nên sử dụng mỡ bôi trơn chuyên dụng (Lithium soap base grease) định kỳ sau mỗi 50 - 100km hành trình hoặc 3 - 6 tháng sử dụng để hệ thống luôn trơn tru và ngăn chặn rỉ sét.
• Môi trường hoạt động: Cần lắp đặt thêm bộ che bụi hoặc hộp kín nếu môi trường làm việc có nhiều bụi phay kim loại, mạt gỗ để kéo dài tuổi thọ cụm trượt.

8. Câu hỏi thường gặp (FAQ)
