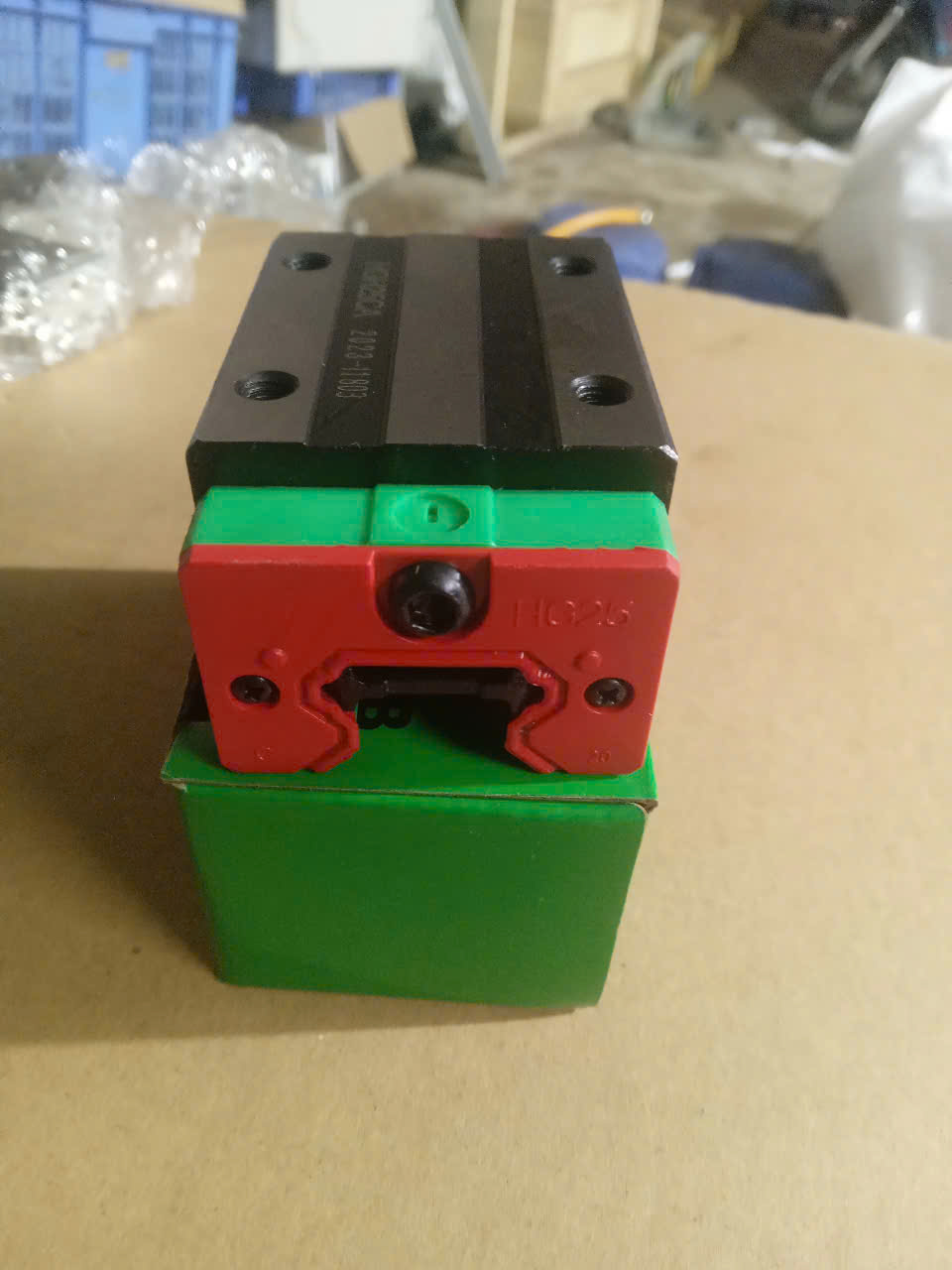

Con trượt tải trọng lớn QHH15CA/HA – QHH45CA/HA

1. Giới thiệu tổng quan về Con trượt tải trọng lớn QHH15CA/HA – QHH45CA/HA

Con trượt tải trọng lớn QHH15CA/HA – QHH45CA/HA là dòng con trượt vuông công nghệ đai giữ bi êm ái (Quiet & Heavy Load Linear Guideway Block) thuộc hệ dẫn hướng QH Series cao cấp. Được thiết kế dựa trên nền tảng kết cấu 4 hàng bi chịu lực của dòng HG tiêu chuẩn, dòng QHH được nâng cấp vượt bậc với công nghệ vòng đai giữ bi đàn hồi liên kết (SynchMotion™ Technology), giúp triệt tiêu hoàn toàn tiếng ồn va đập kim loại, giảm lực cản ma sát và tối ưu hóa hiệu suất cho các hệ thống máy móc vận hành ở tốc độ cao.

Điểm cộng lớn của dòng QHH là tính năng thay thế tương đương hoàn hảo (Interchangeable) với dòng con trượt vuông tiêu chuẩn HGH. Con trượt QHH có cùng chiều cao lắp ráp (H), chiều rộng (W) và sử dụng chung 100% thanh ray trượt tiêu chuẩn HGR Series (HGR15, HGR20, HGR25, HGR30, HGR35, HGR45), giúp người dùng dễ dàng nâng cấp từ hệ thống máy cũ lên hệ thống trượt êm cao cấp mà không cần thay đổi bản vẽ thiết kế bệ máy.

Dòng QHH được sản xuất với hai phiên bản tải trọng dạng khối vuông bắt bu lông từ trên xuống:

• Kiểu dáng QHH...CA (Heavy Load Block - Tải nặng): Thiết kế thân khối vuông tiêu chuẩn với 4 lỗ ren bắt ốc trên mặt lưng, phân bố lực cân bằng, phù hợp cho hầu hết các cụm trục chuyển động máy CNC.
• Kiểu dáng QHH...HA (Super Heavy Load Block - Tải siêu nặng): Thiết kế thân khối dài hơn, gia tăng số lượng bi tuần hoàn chịu lực, nâng tải trọng động (C) và tải trọng tĩnh (C0) lên mức cực đại, chịu mô-men uốn và chấn động va đập xuất sắc.

Dải sản phẩm tiêu chuẩn gồm đầy đủ các model: QHH15CA, QHH20CA, QHH20HA, QHH25CA, QHH25HA, QHH30CA, QHH30HA, QHH35CA, QHH35HA, QHH45CA, QHH45HA.

2. Cấu tạo & Ưu điểm vượt trội của con trượt công nghệ đai giữ bi QHH Series

Con trượt tải trọng lớn QHH Series sở hữu các ưu điểm đột phá về công nghệ cơ khí chính xác:

• Vận hành siêu êm ái, giảm tiếng ồn từ 8 – 10 dB: Nhờ các đai nhựa giữ bi cách ly từng viên bi thép riêng biệt, loại bỏ hoàn toàn ma sát và va chạm trực tiếp giữa bi với bi khi tuần hoàn qua góc cua, giúp cụm trượt vận hành cực kỳ êm ái, tĩnh lặng ngay cả khi chạy ở tốc độ cao.
• Bôi trơn vượt trội, kéo dài tuổi thọ chất bôi trơn: Thiết kế đai giữ bi tạo thành các khoang lưu trữ màng dầu mỡ vi mô liên tục bao phủ bề mặt bi, giảm hao hụt mỡ bôi trơn, kéo dài chu kỳ bơm mỡ định kỳ gấp 2 – 3 lần so với dòng con trượt bi rời truyền thống.
• Khả năng chuyển động tốc độ cao và gia tốc lớn: Ngăn ngừa hiện tượng xô lệch, dồn ép bi cục bộ khi máy đảo chiều đột ngột, giúp máy đạt gia tốc cao mà vẫn trượt mượt mà, ổn định.
• Chịu tải trọng 4 hướng cân bằng: Thiết kế 4 hàng bi tiếp xúc góc 45 độ đối xứng phân bổ đều áp lực theo hướng đứng xuống, hướng kéo lên và hai hướng ngang bên hông.
• Khả năng tự căn chỉnh sai số (Self-aligning): Cấu trúc tiếp xúc DF mặt đối mặt hấp thụ tốt các sai lệch gia công nhỏ của bề mặt gá bệ máy, duy trì chuyển động ổn định và giảm tải ứng suất cho động cơ dẫn động.
• Vật liệu thép hợp kim tôi cứng cao tần: Thân khối và rãnh bi nhiệt luyện đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn, chịu tải nặng bền bỉ.
• Hệ thống phớt chắn bụi khép kín: Tích hợp nẹp chắn bụi cao su chịu dầu hai đầu (End Seals) cùng nẹp chắn đáy (Bottom Seal), bảo vệ buồng bi khỏi phoi mạt và bụi bẩn công nghiệp.

3. Thông số kỹ thuật và kích thước chi tiết QHH15CA/HA đến QHH45CA/HA

Hình ảnh bản vẽ kỹ thuật chi tiết cùng bảng thông số kích thước hình học, tải trọng động C và tải trọng tĩnh C0 của toàn bộ dải sản phẩm con trượt QHH Series:

4. So sánh con trượt QHH (có đai giữ bi cách ly) với con trượt tiêu chuẩn HGH

Hình ảnh dưới đây mô tả chi tiết quy cách ký hiệu mã sản phẩm của dòng con trượt tải trọng lớn công nghệ đai giữ bi QH Series:

• QH: Ký hiệu dòng con trượt êm ái công nghệ đai giữ bi (Quiet Linear Guideway Series).
• H / W: Kiểu thân con trượt (H = Khối vuông không cánh Square Type; W = Khối có cánh mặt bích Flange Type).
• Kích thước danh nghĩa: 15, 20, 25, 30, 35, 45 (tương ứng kích cỡ bề rộng ray trượt).
• C / H: Cấp tải trọng (C = Tải nặng Heavy Load; H = Tải siêu nặng Super Heavy Load).
• A: Kiểu bắt bu lông từ trên xuống mặt lưng (Mounting From Top).
• HGR...R: Mã thanh ray trượt tiêu chuẩn tương thích lắp bu lông từ trên xuống.

Bảng phân tích so sánh trực quan giúp quý khách hiểu rõ sự khác biệt giữa hai dòng trượt cùng hệ kích thước:

5. So sánh con trượt QHH15CA/HA – QHH45CA/HA với các thương hiệu tương đương trên thị trường

Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt QHH15CA/HA – QHH45CA/HA hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:

Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:

• So sánh với dòng tương đương của PMI (SMR..S / SMR..LS): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt QHH15CA/HA – QHH45CA/HA mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
• So sánh với dòng tương đương của CPC (HRC.. (Bản bọc êm)): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt QHH15CA/HA – QHH45CA/HA đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.

6. Ứng dụng thực tế của con trượt QHH trong ngành chế tạo máy công nghệ cao

Nhờ đặc tính chuyển động siêu êm, giảm rung ồn và chu kỳ bôi trơn dài hạn, con trượt QHH Series là lựa chọn hàng đầu cho các máy móc kỹ thuật cao:

• Trung tâm gia công CNC tốc độ cao (High-Speed Machining Centers): Dẫn hướng bàn máy và cụm trục chính đòi hỏi chuyển động cực êm mượt, độ chính xác lặp lại cao dưới tốc độ trục lớn.
• Máy cắt khắc Laser Fiber & Plasma CNC: Tối ưu hóa chuyển động ở gia tốc cao, loại bỏ rung chấn để tạo ra đường cắt sắc nét, không gợn sóng.
• Dây chuyền sản xuất linh kiện điện tử, chất bán dẫn & SMT: Môi trường phòng sạch cần chuyển động nhẹ nhàng, không phát tán mạt bụi kim loại do bi va đập.
• Thiết bị y tế & Chẩn đoán hình ảnh: Máy chụp CT Scanner, máy cộng hưởng từ MRI, thiết bị xét nghiệm sinh hóa tự động đòi hỏi độ ồn tối thiểu để tránh gây ảnh hưởng tới bệnh nhân.
• Cánh tay robot công nghiệp & Băng chuyền lắp ráp tự động: Vận hành bền bỉ 24/7 với chu kỳ bảo dưỡng dài, nâng cao năng suất tổng thể nhà máy.

7. Hướng dẫn lắp đặt, căn chỉnh và bảo dưỡng con trượt QHH

Để đạt độ chính xác tối ưu và duy trì độ bền vận hành lâu dài, quý khách nên tuân thủ các chỉ dẫn kỹ thuật sau:

1. Làm sạch bề mặt tiếp xúc: Lau sạch dầu chống rỉ, tẩy sạch ba via và bụi kim loại trên bề mặt thanh ray HGR cũng như bệ máy trước khi định vị.
2. Lắp ray trượt HGR: Đặt thanh ray lên rãnh chuẩn, siết nhẹ các bu lông định vị từ giữa ray ra hai đầu. Sử dụng đồng hồ so kiểm tra độ song song và thẳng ray trước khi siết chặt theo lực xiết tiêu chuẩn.
3. Lắp con trượt QHH lên thanh ray: Giữ nguyên cữ dẫn bi bằng nhựa khi đưa con trượt vào ray. Đẩy nhẹ nhàng con trượt nối tiếp từ thanh cữ sang đầu ray; tuyệt đối không dùng búa gõ hoặc đẩy xéo làm xô lệch đai giữ bi.
4. Xiết ốc mặt bàn trượt: Căn chỉnh bàn thao tác lên các con trượt, siết đều các ốc bắt ren theo hình chữ X đối xứng để tránh làm vặn xoắn cụm trượt.
5. Quy trình bôi trơn và bảo dưỡng định kỳ:
   • Bơm mỡ bôi trơn đầy đủ qua đầu vú mỡ trước khi chạy máy lần đầu (dùng mỡ gốc lithium chất lượng cao chịu tốc độ).
   • Định kỳ kiểm tra bổ sung mỡ sau mỗi 200 – 300km hành trình trượt hoặc 6 – 12 tháng vận hành nhờ khả năng giữ mỡ vượt trội của đai SynchMotion.
   • Thường xuyên lau sạch bụi bám trên bề mặt ray trượt và kiểm tra vành cao su chắn bụi để thay thế kịp thời khi có dấu hiệu rách nứt.

8. Hướng dẫn bôi trơn và bảo dưỡng định kỳ

• Chất bôi trơn khuyến nghị: Sử dụng mỡ bôi trơn gốc xà phòng tổng hợp hoặc mỡ chịu cực áp Lithium chuyên dụng cho con trượt tuyến tính.
• Chu kỳ tra mỡ: Định kỳ bơm mỡ sau mỗi 100 km hành trình hoạt động hoặc từ 3 – 6 tháng/lần tùy thuộc vào môi trường làm việc.
• Vệ sinh ray dẫn hướng: Thường xuyên lau sạch bụi bẩn, phoi vụn bám trên thanh ray để màng mỡ luôn sạch, ngăn ngừa xước bề mặt rãnh bi.
• Kiểm tra độ siết bu-lông: Định kỳ kiểm tra lực siết các bu-lông gá thanh ray và con trượt để bảo đảm độ đồng phẳng và độ cứng vững cho toàn hệ thống.

9. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn

Khi chọn mua sản phẩm con trượt tải trọng lớn QHH tại CNC24H.com.vn, quý khách hoàn toàn an tâm với các cam kết vàng về chất lượng và dịch vụ:

• Cam kết sản phẩm mới 100%: Hàng nhập khẩu tiêu chuẩn công nghiệp chính xác cao, trượt êm mượt, không cong vênh hay rơ lắc.
• Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ đổi trả nhanh chóng và chu đáo.
• Đa dạng mã hàng có sẵn: Cung cấp đầy đủ các kích cỡ từ QHH15 đến QHH45 cả bản tải nặng CA và siêu tải nặng HA, ray trượt HGR cắt chuẩn xác theo kích thước yêu cầu của quý khách.
• Hỗ trợ kỹ thuật chuyên sâu 24/7: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm sẵn sàng tư vấn chọn mã, hỗ trợ tính toán tải trọng và hướng dẫn chuyển đổi từ HGH sang QHH.
• Giao hàng toàn quốc nhanh chóng: Đóng gói bọc xốp chuyên dụng chống va đập, ship COD toàn quốc tận nơi, quý khách được kiểm tra sản phẩm trước khi thanh toán.

Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá nhanh số lượng lớn, xin vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận hỗ trợ tận tâm và giá ưu đãi tốt nhất!
