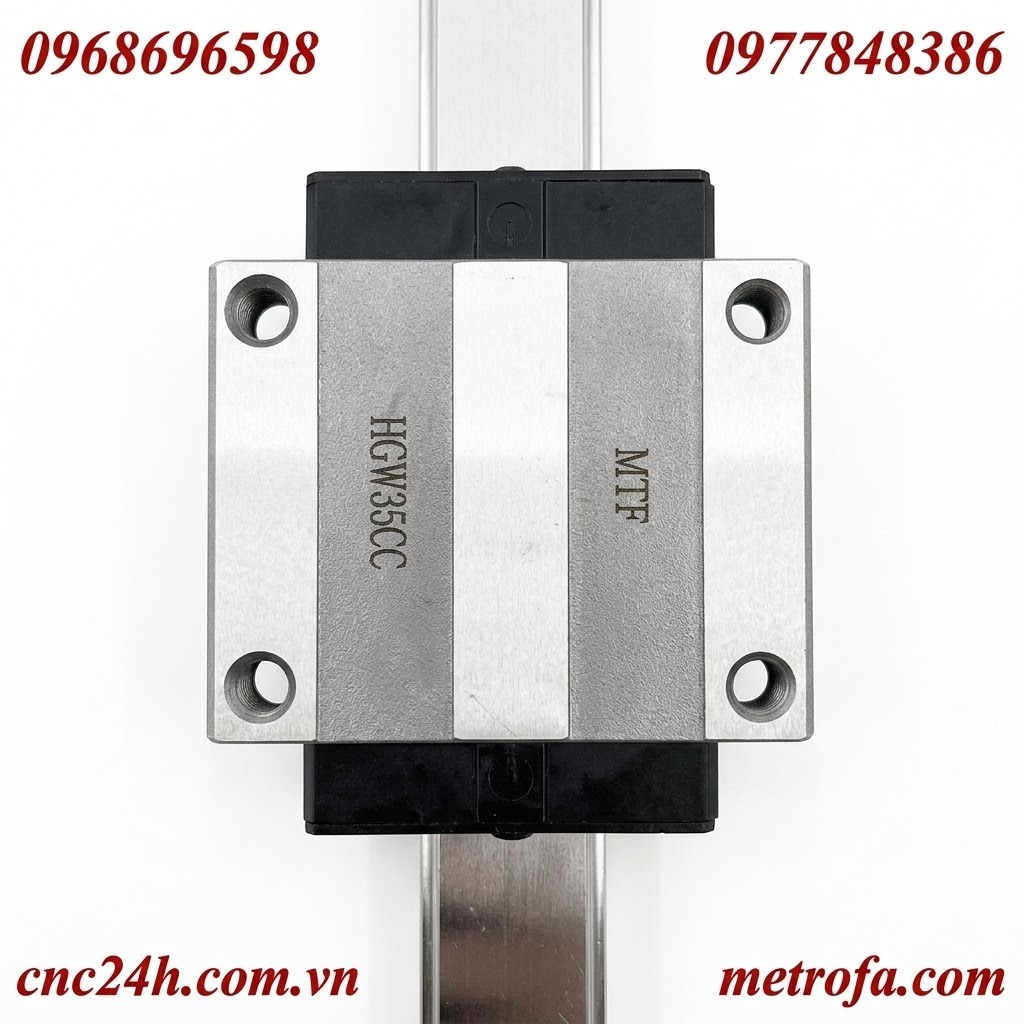

Con trượt vuông có cánh HGW15CC – HGW65CC/HC (thuộc hệ HG Series - Heavy Load Flanged Linear Guide) là dòng con trượt dẫn hướng tuyến tính dạng mặt bích có cánh (Flanged Type) chịu tải trọng nặng và siêu nặng chất lượng cao. Với thiết kế mở rộng cánh vành sang hai bên, dòng con trượt HGW cho phép người dùng linh hoạt bắt bu-lông gá đặt từ trên xuống (qua lỗ bậc) hoặc từ dưới lên (qua lỗ ren gia công sẵn trên cánh), tăng cường tối đa diện tích tiếp xúc và độ cứng vững chống xoắn lật cho bàn máy. Được cấu tạo với 4 hàng bi thép tuần hoàn chịu lực góc 45° đối xứng, con trượt HGW mang lại khả năng phân bổ tải trọng cực đại đồng đều theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), tích hợp cơ chế tự lựa tự định tâm ưu việt giúp chuyển động tuyến tính đạt độ êm ái vượt bậc, triệt tiêu ma sát trượt và duy trì độ cứng vững tuyệt đối khi chịu va đập và rung chấn mạnh.
1. Thông số kỹ thuật chi tiết dòng HGW (HGW15 – HGW65)
| Dòng sản phẩm |
HGW Series (Con trượt vuông có cánh mặt bích - Flanged Type) |
| Các quy cách model chính |
- HGW-CC (Khối có cánh tiêu chuẩn - Heavy Load): HGW15CC, HGW20CC, HGW25CC, HGW30CC, HGW35CC, HGW45CC, HGW55CC, HGW65CC
- HGW-HC (Khối có cánh thân dài - Super Heavy Load): HGW20HC, HGW25HC, HGW30HC, HGW35HC, HGW45HC, HGW55HC, HGW65HC
|
| Ray trượt vuông tương thích |
Thanh ray trượt vuông HGR Series (HGR15, HGR20, HGR25, HGR30, HGR35, HGR45, HGR55, HGR65) bắt ốc trên hoặc ray gầm ốc dưới (HGR-T) |
| Kiểu gá bắt bu-lông |
Đa năng 2 chiều: Bắt bu-lông từ trên xuống (Top mounting) hoặc từ dưới lên (Bottom mounting) |
| Cấu trúc chịu lực |
4 hàng bi thép tuần hoàn chịu tải góc 45° đối xứng theo cấu trúc tiếp xúc DF tự lựa |
| Chất liệu chế tạo |
Thép hợp kim carbon cao chuyên dụng (GCR15 tôi cứng bề mặt đạt HRC 58-62), bi thép cường độ cao chống mài mòn |
| Cấp chính xác & Độ rơ |
Cấp chính xác công nghiệp C, khe hở tiếp xúc tiêu chuẩn Z0 (không rơ) hoặc ZA (tải nhẹ có dự tải chống rung) |
| Tiêu chuẩn chất lượng |
OEM Standard chuẩn công nghiệp, tuổi thọ vận hành bền bỉ trên 80.000 giờ trong điều kiện bôi trơn đạt chuẩn |
| Tình trạng hàng hóa |
Sẵn số lượng lớn tại kho CNC24H đầy đủ mọi kích cỡ từ 15 đến 65, cắt ray theo kích thước bản vẽ yêu cầu |
| Chính sách bảo hành |
Cam kết hàng chính hãng, bảo hành 6 tháng nếu có lỗi từ nhà sản xuất |
Tài liệu kỹ thuật:
Download Catalog HG Series Linear Guideway (PDF)
2. Đặc điểm kỹ thuật nổi bật của dòng con trượt HGW Series
- Thiết kế mặt bích có cánh (Flanged Type) ưu việt: Vành cánh mở rộng sang hai bên gia tăng đáng kể bề mặt tiếp xúc với bệ bàn máy, mang lại khả năng chống mô-men uốn lật (MR, MP, MY) vượt trội hơn hẳn so với dòng khối vuông không cánh HGH.
- Linh hoạt gá đặt bu-lông 2 chiều: Cánh của con trượt HGW được chế tạo đặc biệt với lỗ bậc ren, cho phép kỹ sư lắp ráp có thể bắt bu-lông từ trên bàn máy xuyên xuống hoặc luồn từ dưới mặt cánh bắt ngược lên tùy theo kết cấu của khung máy.
- Cấu trúc 4 hàng bi tiếp xúc góc 45°: Ứng suất tiếp xúc giữa các viên bi thép và rãnh ray tròn cung được phân bổ đồng đều theo cả 4 phương (hướng tâm, hướng tâm nghịch và hai phương ngang hông), đảm bảo độ cứng vững tải trọng tối đa khi máy gia công phay cắt nặng.
- Khả năng tự lựa tự định tâm (Self-aligning): Cơ chế tiếp xúc DF đối xứng cho phép con trượt tự động triệt tiêu và bù trừ các sai lệch hình học bề mặt gá đặt ray, ngăn chặn hiện tượng gằn kẹt bi, đảm bảo hành trình di chuyển luôn êm mượt và trơn tru.
- Hệ thống phớt chắn bụi kín khít toàn diện: Tích hợp nẹp chắn bụi đáy và phớt cao su tổng hợp chịu dầu hai đầu khối trượt, ngăn chặn triệt để phoi kim loại, mạt gỗ, bụi đá và dung dịch tưới nguội xâm nhập vào rãnh lăn bi.
- Vật liệu thép chịu lực carbon cao tôi cứng HRC 58-62: Thân khối trượt và bi thép được chế tạo từ mác thép carbon cao GCR15 cao cấp tôi cao tần, mang lại tuổi thọ hoạt động trên 80.000 giờ trong môi trường công nghiệp liên tục.
3. Bản vẽ kỹ thuật & Bảng thông số kích thước
.jpg)
| Model |
Cao H (mm) |
Rộng W (mm) |
Dài L (mm) |
Lỗ ốc B x C (mm) |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Trọng lượng (kg) |
| HGW15CC |
24 |
47 |
61.4 |
38 x 30 (M5) |
14.7 |
23.47 |
0.17 |
| HGW20CC / HC |
30 |
63 |
77.5 / 92.2 |
53 x 40 (M6) |
27.1 / 32.7 |
36.68 / 47.96 |
0.40 / 0.52 |
| HGW25CC / HC |
36 |
70 |
84.0 / 104.6 |
57 x 45 (M8) |
34.9 / 42.2 |
52.82 / 69.07 |
0.59 / 0.80 |
| HGW30CC / HC |
42 |
90 |
97.4 / 120.4 |
72 x 52 (M10) |
48.5 / 58.6 |
71.87 / 93.99 |
1.09 / 1.44 |
| HGW35CC / HC |
48 |
100 |
112.4 / 138.2 |
82 x 62 (M10) |
64.6 / 77.9 |
93.88 / 122.77 |
1.56 / 2.06 |
| HGW45CC / HC |
60 |
120 |
139.4 / 171.2 |
100 x 80 (M12) |
103.8 / 125.3 |
146.71 / 191.85 |
2.79 / 3.69 |
| HGW55CC / HC |
70 |
140 |
166.7 / 204.8 |
116 x 95 (M14) |
153.2 / 184.9 |
211.23 / 276.23 |
4.52 / 5.96 |
| HGW65CC / HC |
90 |
170 |
200.2 / 259.6 |
142 x 110 (M16) |
213.2 / 277.8 |
287.48 / 420.17 |
9.17 / 12.89 |
4. So sánh con trượt HGW (Có cánh) và HGH (Khối vuông)
| Tiêu chí so sánh |
Dòng HGW (Con trượt có cánh) |
Dòng HGH (Con trượt khối vuông cao) |
| Hình dáng hình học |
Có vành cánh bavia bè rộng sang hai bên (Flange) |
Dạng khối vuông cao gọn gàng, không có cánh (Square) |
| Hướng bắt bu-lông |
Linh hoạt: Bắt từ trên xuống hoặc từ dưới lên |
Chỉ bắt bu-lông từ trên xuống |
| Độ cứng vững chống lật |
Rất cao nhờ diện tích đế cánh tiếp xúc rộng |
Cao, nhưng tối ưu cho không gian hẹp ngang |
| Ray dẫn hướng sử dụng |
Dùng chung thanh ray vuông HGR Series |
Dùng chung thanh ray vuông HGR Series |
| Phạm vi ứng dụng tối ưu |
Bàn máy CNC khổ rộng, bệ máy cắt laser/plasma, bàn nâng thủy lực |
Không gian lắp ráp hẹp theo bề ngang, dầm trục Z máy phay CNC |
5. So sánh con trượt HGW15CC – HGW65CC/HC với các thương hiệu tương đương trên thị trường
Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt HGW15CC – HGW65CC/HC hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt & Tâm lỗ |
Đặc tính kỹ thuật đối ứng |
| Dòng con trượt HGW15CC – HGW65CC/HC |
HGW..CC / HGW..HC |
Kích thước bích mở rộng tiêu chuẩn ISO/DIN |
Mặt bích có cánh, bắt bu lông linh hoạt từ trên hoặc dưới |
| PMI (Đài Loan) |
MSA..E / MSA..LE |
Khớp 100% chiều cao H, bề rộng W và bước lỗ cánh |
Dòng mặt bích tải nặng công nghiệp Đài Loan |
| ABBA (Đài Loan) |
BRC..-A0 / BRC..-LA |
Tương thích hoàn toàn mặt gá bàn máy mở rộng |
Khối bích tải nặng 4 hàng bi tuần hoàn |
| CPC (Đài Loan) |
HRC..FN / HRC..FL |
Đồng bộ quy cách cơ khí gá lắp khung máy |
Dòng mặt bích có cánh tải nặng chính xác cao |
| TBI (Đài Loan) |
TRH..FN / TRH..FL |
Tương đương kích thước lắp ráp và bước ốc ren |
Dòng mặt bích tải nặng TBI Motion Đài Loan |
| THK (Nhật Bản) |
HSR..B / HSR..LB |
Khớp chuẩn quy cách lắp ghép quốc tế |
Mặt bích có cánh chuẩn công nghiệp Nhật Bản |
Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:
- So sánh với dòng tương đương của PMI (MSA..E / MSA..LE): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt HGW15CC – HGW65CC/HC mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
- So sánh với dòng tương đương của ABBA (BRC..-A0 / BRC..-LA): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
- So sánh với dòng tương đương của CPC (HRC..FN / HRC..FL): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt HGW15CC – HGW65CC/HC đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
- So sánh với dòng tương đương của TBI (TRH..FN / TRH..FL): Quy chuẩn kích thước tương đương hoàn toàn, tạo điều kiện thuận lợi cho việc hoán đổi cụm dẫn hướng bảo trì và tối ưu chi phí chế tạo máy.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng hoàn hảo về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ren gá bàn máy), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt và thanh ray khác thương hiệu (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi hoặc nâng cấp cụm dẫn hướng, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt.
6. Ứng dụng thực tế của dòng con trượt HGW15CC – HGW65CC/HC
- Máy phay CNC kim loại & Trung tâm gia công đứng: Bàn máy khổ rộng chịu lực cắt gọt và mô men uốn đa chiều.
- Máy tiện CNC & Máy mài phẳng: Cơ cấu bàn xe dao mặt bích chịu tải đầm chắc và độ chính xác chuyển động micromet.
- Máy khắc gỗ nhiều đầu & Máy cắt ván tự động: Dầm ngang trục X và cụm nâng hạ Z tần suất làm việc liên tục 24/7.
- Máy cắt Laser Fiber & Plasma khổ lớn: Hành trình dài, gia tốc lớn, giữ vững độ phẳng và độ vuông góc đường cắt.
- Robot Cartesian & Dây chuyền tự động hóa: Bàn gắp tải nặng, cơ cấu nâng chuyển pallet và máy đóng gói công nghiệp.
7. Tại sao nên chọn mua con trượt HGW tại CNC24H?
- Kho hàng sẵn số lượng lớn: CNC24H luôn có sẵn đầy đủ các kích cỡ HGW15CC, HGW20CC/HC, HGW25CC/HC, HGW30CC/HC, HGW35CC/HC, HGW45CC/HC, HGW55CC/HC, HGW65CC/HC cùng thanh ray HGR15 đến HGR65 mọi chiều dài (từ 100mm đến 4000mm).
- Gia công cắt ray chính xác: Hỗ trợ cắt thanh ray vuông theo đúng bản vẽ thiết kế của khách hàng, đường cắt vuông góc và mài vát đầu ray chuẩn xác để vào con trượt êm mượt.
- Chất lượng chuẩn công nghiệp: 100% sản phẩm mới nguyên hộp, bi thép tôi cứng chống mài mòn, độ chính xác hình học cao, kiểm tra kỹ lưỡng trước khi xuất kho.
- Bảo hành uy tín 6 tháng: Cam kết bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời trong quá trình lắp ráp và vận hành.
- Giá thành cạnh tranh nhất thị trường: Nhập khẩu trực tiếp từ nhà máy sản xuất, giá sỉ ưu đãi nhất cho các đơn vị chế tạo máy CNC và xưởng cơ khí chính xác.
- Giao hàng toàn quốc: Giao hàng hỏa tốc trong ngày tại nội thành Hà Nội và Bắc Ninh, ship COD toàn quốc kiểm tra hàng trước khi thanh toán.
8. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật
- Lưu ý quan trọng khi lắp ráp: Tuyệt đối không rút thanh nhựa định vị giữ bi màu đỏ/cam ra ngoài bằng tay trước khi lắp. Đặt con trượt thẳng hàng đồng trục với đầu thanh ray HGR, sau đó đẩy nhẹ con trượt từ từ trượt sang thanh ray để ray tự đẩy thanh nhựa ra ngoài. Tránh làm rơi vãi bi thép ra khỏi rãnh dẫn hướng.
- Quy trình siết bu-lông gá đặt: Vệ sinh sạch sẽ rãnh ray và mặt bệ máy. Sử dụng cờ-lê cân lực siết đều các bu-lông gá thanh ray từ giữa dần ra hai đầu theo đúng lực siết khuyến nghị của từng kích cỡ (M4: 4.1 N·m, M5: 8.8 N·m, M6: 14 N·m, M8: 30 N·m, M12: 120 N·m, M14: 160 N·m, M16: 200 N·m).
- Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn gốc Lithium chịu áp lực cao chuyên dụng qua vú mỡ kèm theo con trượt. Định kỳ bơm mỡ sau mỗi 100 km hành trình hoặc 3 - 6 tháng một lần tùy theo cường độ làm việc của máy.
- Bảo vệ môi trường làm việc: Bổ sung thêm bọc chắn bụi nếp gấp (bellows cover) nếu máy làm việc trong môi trường phát sinh nhiều mạt gỗ, phoi kim loại, bụi đá hoặc dung dịch tưới nguội có tính ăn mòn.
9. Câu hỏi thường gặp (FAQ)
1. Con trượt có cánh HGW và con trượt khối vuông HGH có lắp chung ray HGR được không?
Trả lời: Hoàn toàn chính xác. Cả hai dòng HGW (dạng có cánh) và HGH (dạng khối vuông cao) cùng kích cỡ đều sử dụng chung thanh ray vuông HGR tương ứng (ví dụ HGW25CC và HGH25CA đều chạy chung trên ray HGR25).
2. Khi nào nên chọn model HC (thân dài) thay vì CC (tiêu chuẩn)?
Trả lời: Bạn nên chọn phiên bản thân dài HC (như HGW25HC, HGW30HC,...) khi cụm trục máy có tải trọng làm việc cực lớn, cần tăng tải trọng động thêm ~21%, tải tĩnh thêm ~31% và đặc biệt là tăng khả năng chịu mô-men xoắn chống lật lên hơn 70% so với bản tiêu chuẩn CC.
3. Con trượt HGW có thể bắt bu-lông từ dưới mặt bàn máy lên được không?
Trả lời: Được. Đây chính là ưu thế lớn nhất của dòng có cánh HGW. Nhờ các lỗ ren được gia công sẵn trên cánh, bạn có thể dễ dàng luồn bu-lông từ dưới mặt bàn trượt bắt ngược lên vào con trượt một cách thuận tiện và chắc chắn.
10. Thông tin liên hệ & Báo giá HGW15CC – HGW65CC/HC
Quý khách hàng, quý doanh nghiệp và các xưởng chế tạo máy đang có nhu cầu tư vấn kỹ thuật, nhận bản vẽ CAD hoặc yêu cầu báo giá ưu đãi tốt nhất cho sản phẩm Con trượt HGW15CC – HGW65CC/HC, xin vui lòng liên hệ trực tiếp với CNC24H:
- Đơn vị phân phối: CNC24H – Chuyên cung cấp linh kiện ray trượt, con trượt, vitme bi và thiết bị tự động hóa chính hãng
- Hotline / Zalo: 0886 828 181 / 0968 696 598
- Website chính thức: https://cnc24h.com.vn
- Email tiếp nhận: engineer01@metrofa.com
- Địa chỉ trụ sở: Số 39, LK5, Khu đô thị tổng cục 5, Yên Xá, Phường Thanh Liệt, TP Hà Nội
- Phạm vi phục vụ: Giao hàng và hỗ trợ kỹ thuật trên toàn quốc
CNC24H luôn nỗ lực mang lại giá trị thực, chất lượng bền bỉ và sự an tâm tuyệt đối cho mọi dự án tự động hóa của quý khách hàng!
