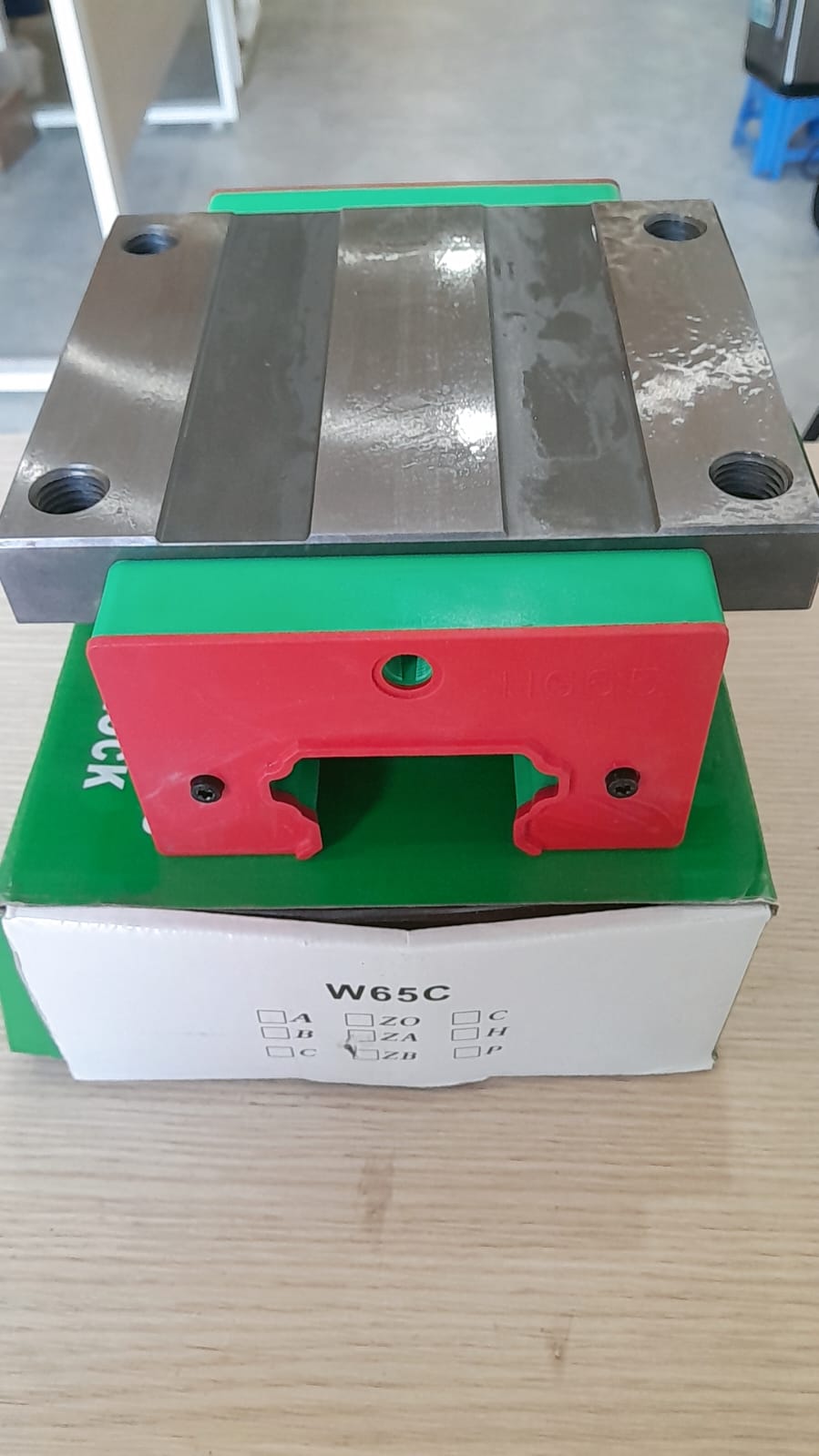

Con trượt vuông có cánh HGW15CB/HB – HGW65CB/HB (thuộc hệ HG Series - Heavy Load Flanged Top-Mount Linear Guide) là dòng con trượt dẫn hướng tuyến tính dạng mặt bích có cánh (Flanged Type) chuyên dụng bắt bu-lông từ trên xuống (Top Mounting) chịu tải trọng nặng và siêu nặng. Khác với dòng HGW-CC/HC sử dụng lỗ ren bắt từ dưới lên, dòng HGW-CB/HB được gia công các lỗ bậc thông suốt (Counterbored Holes) trên vành cánh, cho phép kỹ sư siết chặt bu-lông lục giác chìm trực tiếp từ mặt trên của bàn máy xuống con trượt. Được cấu tạo với 4 hàng bi thép tuần hoàn chịu lực góc 45° đối xứng, con trượt HGW mang lại khả năng phân bổ tải trọng cực đại đồng đều theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), tích hợp cơ chế tự lựa tự định tâm ưu việt giúp chuyển động tuyến tính đạt độ êm ái vượt bậc, triệt tiêu ma sát trượt và duy trì độ cứng vững tuyệt đối khi chịu va đập và rung chấn mạnh.
1. Thông số kỹ thuật chi tiết dòng HGW-CB / HGW-HB
| Dòng sản phẩm |
HGW Series (CB / HB) - Con trượt vuông mặt bích có cánh bắt ốc trên |
| Các quy cách model chính |
- HGW-CB (Khối có cánh tiêu chuẩn - Heavy Load): HGW15CB, HGW20CB, HGW25CB, HGW30CB, HGW35CB, HGW45CB, HGW55CB, HGW65CB
- HGW-HB (Khối có cánh thân dài - Super Heavy Load): HGW20HB, HGW25HB, HGW30HB, HGW35HB, HGW45HB, HGW55HB, HGW65HB
|
| Ray trượt vuông tương thích |
Thanh ray trượt vuông HGR Series (HGR15, HGR20, HGR25, HGR30, HGR35, HGR45, HGR55, HGR65) bắt ốc trên hoặc ray gầm ốc dưới (HGR-T) |
| Kiểu gá bắt bu-lông |
Bắt bu-lông từ trên xuống qua 4 lỗ bậc thông suốt trên cánh mặt bích (Top Mounting with Counterbored Holes) |
| Cấu trúc chịu lực |
4 hàng bi thép tuần hoàn chịu tải góc 45° đối xứng theo cấu trúc tiếp xúc DF tự lựa |
| Chất liệu chế tạo |
Thép hợp kim carbon cao chuyên dụng (GCR15 tôi cứng bề mặt đạt HRC 58-62), bi thép cường độ cao chống mài mòn |
| Cấp chính xác & Độ rơ |
Cấp chính xác công nghiệp C, khe hở tiếp xúc tiêu chuẩn Z0 (không rơ) hoặc ZA (tải nhẹ có dự tải chống rung) |
| Tiêu chuẩn chất lượng |
OEM Standard chuẩn công nghiệp, tuổi thọ vận hành bền bỉ trên 80.000 giờ trong điều kiện bôi trơn đạt chuẩn |
| Tình trạng hàng hóa |
Sẵn số lượng lớn tại kho CNC24H đầy đủ mọi kích cỡ từ 15 đến 65, cắt ray theo kích thước bản vẽ yêu cầu |
| Chính sách bảo hành |
Cam kết hàng chính hãng, bảo hành 6 tháng nếu có lỗi từ nhà sản xuất |
Tài liệu kỹ thuật:
Download Catalog HG Series Linear Guideway (PDF)
2. Đặc điểm kỹ thuật nổi bật của dòng con trượt HGW Series
- Thiết kế vành cánh mở rộng chịu tải mô-men cực đại: Cánh mặt bích mở rộng sang hai bên gia tăng tối đa diện tích tiếp xúc với bệ máy, giúp triệt tiêu hiện tượng xoắn lật (MR, MP, MY) khi bàn trượt chịu lực cắt hoặc lực va đập lớn.
- Cơ cấu lỗ bậc bắt bu-lông từ trên xuống thuận tiện: Các lỗ trên vành cánh được tiện bậc chìm chính xác, giúp kỹ sư lắp ráp dễ dàng luồn bu-lông từ trên xuống siết trực tiếp vào thân máy hoặc bàn trượt mà không cần phải luồn tay xuống dưới gầm máy.
- Cấu trúc 4 hàng bi tiếp xúc góc 45° đối xứng: Ứng suất tiếp xúc giữa các viên bi thép và rãnh ray tròn cung được phân bổ đồng đều theo cả 4 phương (hướng tâm, hướng tâm nghịch và hai phương ngang hông), đảm bảo độ cứng vững tải trọng tối đa khi máy phay cắt kim loại nặng.
- Khả năng tự lựa tự định tâm (Self-aligning): Rãnh bi tròn cung DF đối xứng cho phép con trượt tự động triệt tiêu và bù trừ các sai số hình học gá đặt bệ máy, giúp hành trình di chuyển luôn êm mượt, không bị gằn bi hay kẹt cứng.
- Hệ thống phớt chắn bụi kín khít toàn diện: Tích hợp nẹp chắn bụi đáy và phớt cao su tổng hợp chịu dầu hai đầu khối trượt, ngăn chặn triệt để phoi kim loại, mạt gỗ, bụi đá và dung dịch tưới nguội xâm nhập vào rãnh lăn bi.
- Vật liệu thép chịu lực carbon cao tôi cứng HRC 58-62: Thân khối trượt và bi thép được chế tạo từ mác thép carbon cao GCR15 cao cấp tôi cao tần, mang lại tuổi thọ hoạt động trên 80.000 giờ trong môi trường công nghiệp liên tục.
3. Bản vẽ kỹ thuật & Bảng thông số kích thước
.jpg)
.jpg)
.jpg)
| Model |
Cao H (mm) |
Rộng W (mm) |
Dài L (mm) |
Lỗ ốc B x C (Lỗ Ø) |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Trọng lượng (kg) |
| HGW15CB |
24 |
47 |
61.4 |
38 x 30 (Ø4.5) |
14.7 |
23.47 |
0.17 |
| HGW20CB / HB |
30 |
63 |
77.5 / 92.2 |
53 x 40 (Ø6) |
27.1 / 32.7 |
36.68 / 47.96 |
0.40 / 0.52 |
| HGW25CB / HB |
36 |
70 |
84.0 / 104.6 |
57 x 45 (Ø7) |
34.9 / 42.2 |
52.82 / 69.07 |
0.59 / 0.80 |
| HGW30CB / HB |
42 |
90 |
97.4 / 120.4 |
72 x 52 (Ø9) |
48.5 / 58.6 |
71.87 / 93.99 |
1.09 / 1.44 |
| HGW35CB / HB |
48 |
100 |
112.4 / 138.2 |
82 x 62 (Ø9) |
64.6 / 77.9 |
93.88 / 122.77 |
1.56 / 2.06 |
| HGW45CB / HB |
60 |
120 |
139.4 / 171.2 |
100 x 80 (Ø11) |
103.8 / 125.3 |
146.71 / 191.85 |
2.79 / 3.69 |
| HGW55CB / HB |
70 |
140 |
166.7 / 204.8 |
116 x 95 (Ø14) |
153.2 / 184.9 |
211.23 / 276.23 |
4.52 / 5.96 |
| HGW65CB / HB |
90 |
170 |
200.2 / 259.6 |
142 x 110 (Ø16) |
213.2 / 277.8 |
287.48 / 420.17 |
9.17 / 12.89 |
4. Phân biệt con trượt HGW-CB/HB và HGW-CC/HC
| Tiêu chí so sánh |
Dòng HGW-CB / HGW-HB |
Dòng HGW-CC / HGW-HC |
| Kiểu lỗ bắt bu-lông trên cánh |
Lỗ bậc chìm thông suốt (Counterbored Holes, không ren) |
Lỗ có ren gia công sẵn (Tapped Holes) |
| Hướng siết bu-lông chính |
Bắt từ trên xuống (Top Mounting) xuyên qua lỗ bậc cánh |
Bắt từ dưới lên (Bottom Mounting) ren vào cánh con trượt |
| Thuận tiện lắp ráp |
Cực kỳ thuận tiện khi gầm máy kín, không luồn tay siết ốc dưới được |
Phù hợp cho khung máy có không gian mở bên dưới bàn trượt |
| Ray dẫn hướng sử dụng |
Dùng chung thanh ray vuông HGR Series (HGR15 – HGR65) |
Dùng chung thanh ray vuông HGR Series (HGR15 – HGR65) |
| Tải trọng định mức & Kích thước ngoài |
Tương đương nhau ở cùng kích cỡ (Cùng H, W, L, tải trọng C/C0) |
Tương đương nhau ở cùng kích cỡ (Cùng H, W, L, tải trọng C/C0) |
5. So sánh con trượt HGW15CB/HB – HGW65CB/HB với các thương hiệu tương đương trên thị trường
Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt HGW15CB/HB – HGW65CB/HB hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt & Tâm lỗ |
Đặc tính kỹ thuật đối ứng |
| Dòng con trượt HGW15CB/HB – HGW65CB/HB |
HGW..CB / HGW..HB |
Lỗ bậc thông suốt bắt bu-lông lục giác từ trên xuống |
Giải pháp gá đặt thuận tiện cho bàn máy không luồn được ốc dưới |
| PMI (Đài Loan) |
MSA..S (kết hợp bích) / MSA..E |
Tương thích kích thước bao ngoài và chiều cao H |
Thay thế tương đương kích thước khung máy gá đặt |
| ABBA (Đài Loan) |
BRC..-A0 |
Đồng bộ kích thước mặt gá bàn máy |
Dòng mặt bích tải nặng chất lượng cao |
| CPC (Đài Loan) |
HRC..FN |
Tương đương quy cách lắp ráp |
Dòng mặt bích có cánh phân bố lực 4 hướng |
Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:
- So sánh với dòng tương đương của PMI (MSA..S (kết hợp bích) / MSA..E): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt HGW15CB/HB – HGW65CB/HB mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
- So sánh với dòng tương đương của ABBA (BRC..-A0): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
- So sánh với dòng tương đương của CPC (HRC..FN): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt HGW15CB/HB – HGW65CB/HB đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng hoàn hảo về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ren gá bàn máy), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt và thanh ray khác thương hiệu (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi hoặc nâng cấp cụm dẫn hướng, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt.
6. Ứng dụng thực tế của dòng con trượt HGW15CB/HB – HGW65CB/HB
- Máy phay CNC kim loại & Trung tâm gia công đứng: Bàn máy khổ rộng chịu lực cắt gọt và mô men uốn đa chiều.
- Máy tiện CNC & Máy mài phẳng: Cơ cấu bàn xe dao mặt bích chịu tải đầm chắc và độ chính xác chuyển động micromet.
- Máy khắc gỗ nhiều đầu & Máy cắt ván tự động: Dầm ngang trục X và cụm nâng hạ Z tần suất làm việc liên tục 24/7.
- Máy cắt Laser Fiber & Plasma khổ lớn: Hành trình dài, gia tốc lớn, giữ vững độ phẳng và độ vuông góc đường cắt.
- Robot Cartesian & Dây chuyền tự động hóa: Bàn gắp tải nặng, cơ cấu nâng chuyển pallet và máy đóng gói công nghiệp.
7. Tại sao nên chọn mua con trượt HGW tại CNC24H?
- Kho hàng sẵn số lượng lớn: CNC24H luôn có sẵn đầy đủ các kích cỡ HGW15CB, HGW20CB/HB, HGW25CB/HB, HGW30CB/HB, HGW35CB/HB, HGW45CB/HB, HGW55CB/HB, HGW65CB/HB cùng thanh ray HGR15 đến HGR65 mọi chiều dài (từ 100mm đến 4000mm).
- Gia công cắt ray chính xác: Hỗ trợ cắt thanh ray vuông theo đúng bản vẽ thiết kế của khách hàng, đường cắt vuông góc và mài vát đầu ray chuẩn xác để vào con trượt êm mượt.
- Chất lượng chuẩn công nghiệp: 100% sản phẩm mới nguyên hộp, bi thép tôi cứng chống mài mòn, độ chính xác hình học cao, kiểm tra kỹ lưỡng trước khi xuất kho.
- Bảo hành uy tín 6 tháng: Cam kết bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời trong quá trình lắp ráp và vận hành.
- Giá thành cạnh tranh nhất thị trường: Nhập khẩu trực tiếp từ nhà máy sản xuất, giá sỉ ưu đãi nhất cho các đơn vị chế tạo máy CNC và xưởng cơ khí chính xác.
- Giao hàng toàn quốc: Giao hàng hỏa tốc trong ngày tại nội thành Hà Nội và Bắc Ninh, ship COD toàn quốc kiểm tra hàng trước khi thanh toán.
8. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật
- Lưu ý quan trọng khi lắp ráp: Tuyệt đối không rút thanh nhựa định vị giữ bi màu đỏ/cam ra ngoài bằng tay trước khi lắp. Đặt con trượt thẳng hàng đồng trục với đầu thanh ray HGR, sau đó đẩy nhẹ con trượt từ từ trượt sang thanh ray để ray tự đẩy thanh nhựa ra ngoài. Tránh làm rơi vãi bi thép ra khỏi rãnh dẫn hướng.
- Quy trình siết bu-lông gá đặt: Vệ sinh sạch sẽ rãnh ray và mặt bệ máy. Sử dụng cờ-lê cân lực siết đều các bu-lông gá thanh ray từ giữa dần ra hai đầu theo đúng lực siết khuyến nghị của từng kích cỡ (M4: 4.1 N·m, M5: 8.8 N·m, M6: 14 N·m, M8: 30 N·m, M12: 120 N·m, M14: 160 N·m, M16: 200 N·m).
- Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn gốc Lithium chịu áp lực cao chuyên dụng qua vú mỡ kèm theo con trượt. Định kỳ bơm mỡ sau mỗi 100 km hành trình hoặc 3 - 6 tháng một lần tùy theo cường độ làm việc của máy.
- Bảo vệ môi trường làm việc: Bổ sung thêm bọc chắn bụi nếp gấp (bellows cover) nếu máy làm việc trong môi trường phát sinh nhiều mạt gỗ, phoi kim loại, bụi đá hoặc dung dịch tưới nguội có tính ăn mòn.
9. Câu hỏi thường gặp (FAQ)
1. Con trượt HGW-CB và HGW-CC khác nhau như thế nào?
Trả lời: Khác biệt cơ bản nhất là ở cơ chế lỗ bắt bu-lông: HGW-CB có lỗ bậc thông suốt không ren để bắt bu-lông từ trên xuống; trong khi HGW-CC có lỗ ren để bắt bu-lông từ dưới lên. Cả hai đều có cùng kích thước bao ngoài và tải trọng định mức.
2. Con trượt HGW-CB có lắp chung ray trượt với con trượt HGH không?
Trả lời: Hoàn toàn chính xác. Cả hai dòng HGW (có cánh) và HGH (khối vuông cao) cùng kích thước đều sử dụng chung thanh ray vuông HGR tương ứng (ví dụ HGW25CB và HGH25CA đều chạy chung trên ray HGR25).
3. Khi nào nên chọn phiên bản thân dài HB thay vì CB?
Trả lời: Bạn nên chọn phiên bản thân dài HB (như HGW25HB, HGW30HB,...) khi cụm trục máy có tải trọng làm việc cực lớn, cần tăng tải trọng động thêm ~21%, tải tĩnh thêm ~31% và đặc biệt là tăng khả năng chịu mô-men xoắn chống lật lên hơn 70% so với bản tiêu chuẩn CB.
