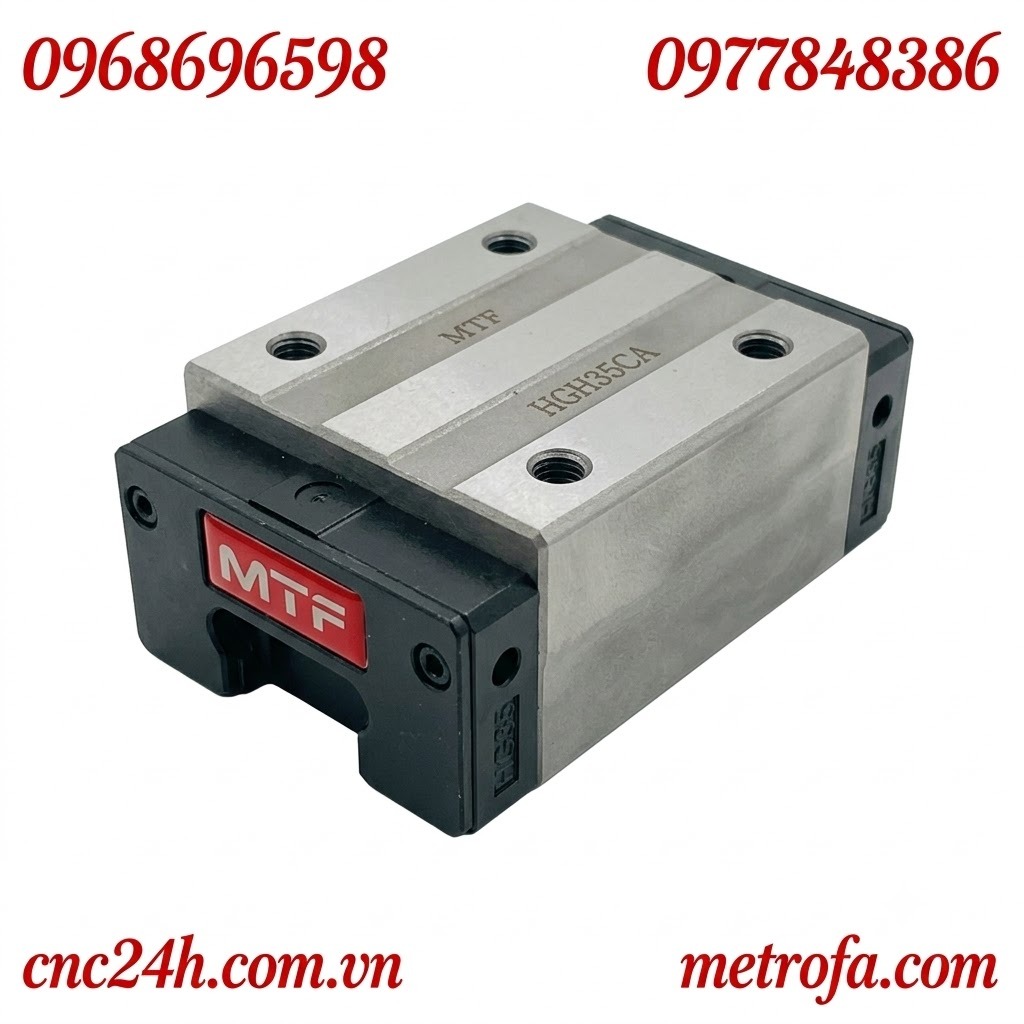

Con trượt HGL35CA HGL35HA

Con trượt vuông HGL35CA và HGL35HA (thuộc hệ HG Series - High Heavy Load Low-Profile Linear Guide) là dòng con trượt dẫn hướng tuyến tính dạng khối vuông lùn (Low Profile Square Type) chịu tải trọng nặng và siêu nặng cỡ trung - lớn. Với thiết kế hạ thấp chiều cao lắp ráp tổng thể chỉ H = 48 mm (thấp hơn 7mm so với dòng khối vuông cao HGH35CA H = 55 mm), HGL35 là sự lựa chọn ưu tiên hàng đầu cho các cơ cấu trượt dẫn hướng yêu cầu hạ thấp trọng tâm bệ máy, giảm thiểu mô-men lật quán tính hoặc làm việc trong không gian bị khống chế nghiêm ngặt về chiều cao. Sở hữu cấu trúc 4 hàng bi thép tuần hoàn chịu lực góc 45° đối xứng, con trượt HGL35 mang lại khả năng phân bổ tải trọng đồng đều theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), tích hợp khả năng tự lựa tự định tâm ưu việt giúp chuyển động tuyến tính đạt độ êm ái vượt bậc, triệt tiêu ma sát trượt và duy trì độ cứng vững tuyệt đối khi chịu va đập và rung chấn mạnh.

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Catalog HG Series Linear Guideway (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng HGL Series

• Thiết kế khối vuông lùn (Low-Profile Square Type): Chiều cao lắp ghép chỉ H = 48 mm (thấp hơn HGH35CA tới 7mm) với chiều rộng khối trượt W = 70 mm gọn gàng, không có vành cánh bavia hai bên. Thiết kế này giúp tối ưu hóa không gian lắp đặt, hạ thấp trọng tâm cụm máy trượt, triệt tiêu rung chấn quán tính khi đảo chiều di chuyển ở tốc độ cao.
• Cấu trúc 4 hàng bi tiếp xúc góc 45°: Phân bổ đều tải trọng cực đại theo cả 4 hướng (hướng tâm, hướng tâm nghịch và hai phương ngang hông), đảm bảo độ cứng vững tối đa khi máy chịu tải phay cắt gọt kim loại hoặc lực tải trọng lớn từ bàn máy công cụ hàng tấn.
• Khả năng tự lựa tự định tâm (Self-aligning): Bố trí rãnh bi tròn cung DF đối xứng cho phép con trượt tự động triệt tiêu và bù trừ các sai số hình học gá đặt bệ máy, giúp hành trình di chuyển luôn êm mượt, không bị gằn bi hay kẹt cứng.
• Vận hành tốc độ cao và bền bỉ: Rãnh tuần hoàn bi dẫn hướng bằng nhựa kỹ thuật chịu mài mòn cao, tối ưu đường lăn bi, giảm thiểu ma sát trượt và giảm tiếng ồn vận hành ngay cả ở vận tốc cao từ 35 – 50 m/phút.
• Hệ thống chắn bụi kín khít hai đầu: Trang bị sẵn phớt gạt bụi cao su chịu dầu hai đầu và nẹp chắn bụi đáy, ngăn chặn hiệu quả phoi kim loại, mạt gỗ, bụi đá và dung dịch tưới nguội xâm nhập vào rãnh bi, bảo vệ mỡ bôi trơn tối đa.
• Độ bền và tuổi thọ vượt trội: Được gia công từ thép hợp kim carbon cao GCR15 tôi cứng bề mặt đạt HRC 58 - 62, độ bền hoạt động đạt trên 80.000 giờ trong điều kiện bôi trơn tiêu chuẩn.

3. Bản vẽ kỹ thuật & Bảng thông số kích thước

4. Phân biệt con trượt HGL35CA và HGL35HA

5. So sánh con trượt HGL35CA / HGL35HA với các thương hiệu tương đương trên thị trường

Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt HGL35CA / HGL35HA hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:

Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:

• So sánh với dòng tương đương của PMI (MSB35S / MSB35LS): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt HGL35CA / HGL35HA mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
• So sánh với dòng tương đương của CPC (ARC35MN / ARC35ML): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt HGL35CA / HGL35HA đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.

6. Ứng dụng thực tế của con trượt HGL35CA, HGL35HA

• Máy phay, tiện và trung tâm gia công CNC cơ khí hạng nặng: Bàn máy và trục Z chịu lực phay cắt gọt phôi thép lớn, hạ thấp trọng tâm cụm trượt giúp chống rung chấn hiệu quả khi gia công khuôn mẫu và chi tiết chính xác.
• Máy cắt Laser Fiber & Plasma CNC công nghiệp khổ lớn: Dẫn hướng dầm trục X và cụm đầu cắt nặng, chuyển động ổn định ở gia tốc lớn mà không bị chao lắc.
• Máy chế biến gỗ CNC công nghiệp nặng (Router đa đầu, máy khoan ngang): Cụm bàn trượt nhiều spindle yêu cầu độ cứng vững cao và bề ngang gọn gàng.
• Máy chấn tôn CNC, máy ép thủy lực và máy dập khuôn: Dẫn hướng hành trình bàn ép chịu xung lực ép và dập liên tục hàng chục tấn.
• Hệ thống Robot Gantry công nghiệp & Băng tải tự động tải nặng: Cơ cấu cánh tay robot nâng hạ gắp đặt phôi nặng trong dây chuyền sản xuất tự động hóa.

7. Tại sao nên chọn mua con trượt HGL35 tại CNC24H?

• Kho hàng sẵn số lượng lớn: CNC24H luôn có sẵn hàng trăm con trượt HGL35CA, HGL35HA cùng thanh ray HGR35 đầy đủ mọi quy cách chiều dài (từ 1m đến 4m), hỗ trợ cắt ray chính xác theo bản vẽ thiết kế.
• Chất lượng chuẩn công nghiệp: 100% sản phẩm mới nguyên hộp, bi thép tôi cứng chống mài mòn, độ chính xác hình học cao, kiểm tra kỹ lưỡng trước khi xuất kho.
• Bảo hành uy tín 6 tháng: Cam kết bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời trong quá trình lắp ráp và vận hành.
• Giá thành cạnh tranh nhất thị trường: Nhập khẩu trực tiếp từ nhà máy sản xuất, giá sỉ ưu đãi nhất cho các đơn vị chế tạo máy CNC và xưởng cơ khí chính xác.
• Giao hàng toàn quốc: Giao hàng hỏa tốc trong ngày tại nội thành Hà Nội và Bắc Ninh, ship COD toàn quốc kiểm tra hàng trước khi thanh toán.

8. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Lưu ý quan trọng khi lắp ráp: Tuyệt đối không rút thanh nhựa định vị giữ bi màu cam/đỏ ra ngoài bằng tay trước khi lắp. Đặt con trượt thẳng hàng đồng trục với đầu thanh ray HGR35, sau đó đẩy nhẹ con trượt từ từ trượt sang thanh ray để ray tự đẩy thanh nhựa ra ngoài. Tránh làm rơi vãi bi thép ra khỏi rãnh dẫn hướng.
• Quy trình siết bu-lông gá đặt: Vệ sinh sạch sẽ rãnh ray và mặt bệ máy. Sử dụng cờ-lê cân lực siết đều các bu-lông gá thanh ray từ giữa dần ra hai đầu theo đúng lực siết khuyến nghị (M8 lực siết tiêu chuẩn 30 – 35 N·m).
• Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn gốc Lithium chịu áp lực cao chuyên dụng qua vú mỡ kèm theo con trượt. Định kỳ bơm mỡ sau mỗi 100 km hành trình hoặc 3 - 6 tháng một lần tùy theo cường độ làm việc của máy.
• Bảo vệ môi trường làm việc: Bổ sung thêm bọc chắn bụi (bellows cover) nếu máy làm việc trong môi trường phát sinh nhiều mạt gỗ, phoi kim loại, bụi đá hoặc dung dịch tưới nguội có tính ăn mòn.

9. Câu hỏi thường gặp (FAQ)

10. Thông tin liên hệ & Báo giá HGL35CA / HGL35HA

Quý khách hàng, quý doanh nghiệp và các xưởng chế tạo máy đang có nhu cầu tư vấn kỹ thuật, nhận bản vẽ CAD hoặc yêu cầu báo giá ưu đãi tốt nhất cho sản phẩm Con trượt HGL35CA / HGL35HA, xin vui lòng liên hệ trực tiếp với CNC24H:

• Đơn vị phân phối: CNC24H – Chuyên cung cấp linh kiện ray trượt, con trượt, vitme bi và thiết bị tự động hóa chính hãng
• Hotline / Zalo: 0886 828 181 / 0968 696 598
• Website chính thức: https://cnc24h.com.vn
• Email tiếp nhận: engineer01@metrofa.com
• Địa chỉ trụ sở: Số 39, LK5, Khu đô thị tổng cục 5, Yên Xá, Phường Thanh Liệt, TP Hà Nội
• Phạm vi phục vụ: Giao hàng và hỗ trợ kỹ thuật trên toàn quốc

CNC24H luôn nỗ lực mang lại giá trị thực, chất lượng bền bỉ và sự an tâm tuyệt đối cho mọi dự án tự động hóa của quý khách hàng!
