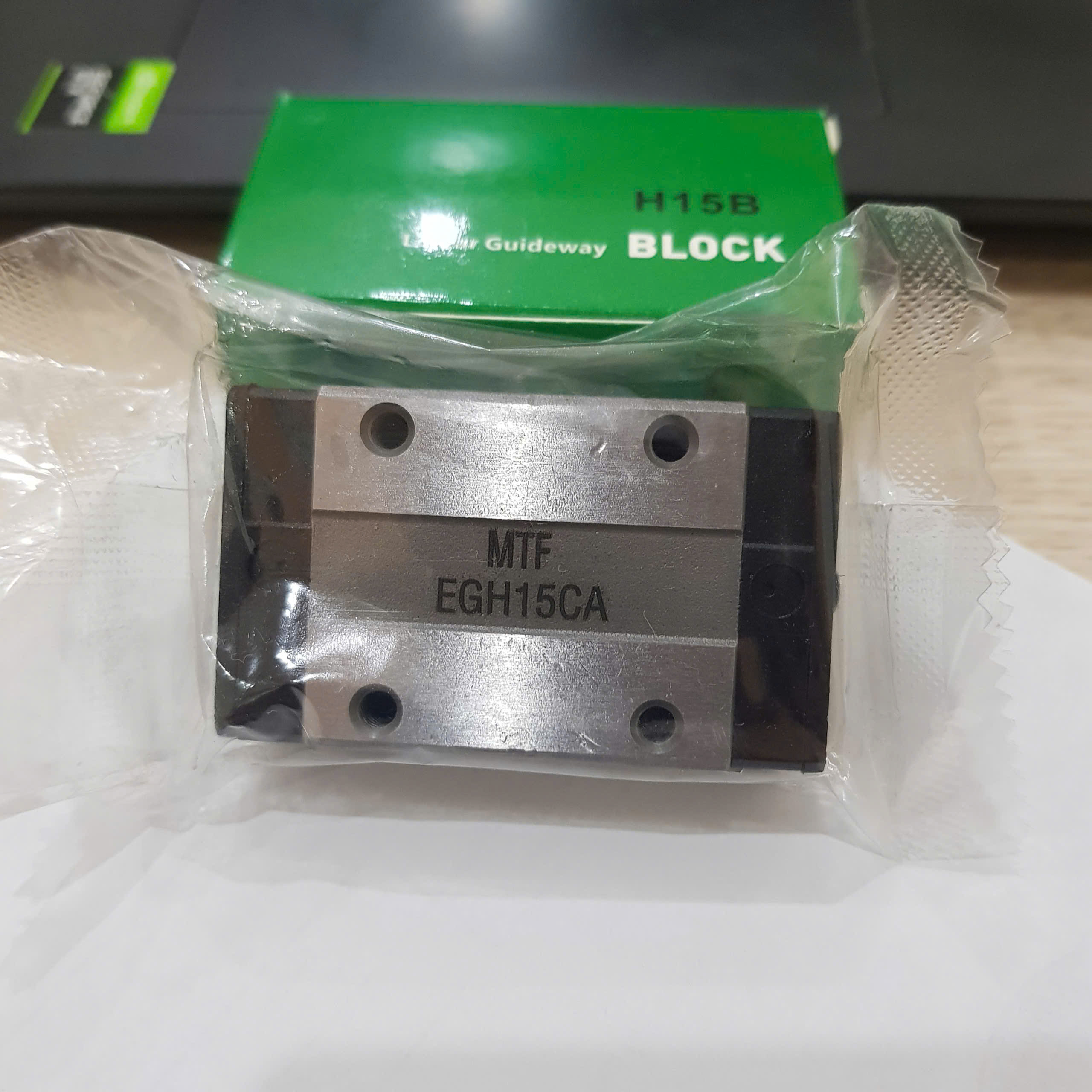

1. Giới thiệu tổng quan về Con trượt EGH15CA/SA – EGH35CA/SA
Con trượt EGH15CA/SA – EGH35CA/SA là dòng con trượt vuông dạng khối thấp (Low Profile Linear Guideway Block) thuộc hệ dẫn hướng EG Series chất lượng cao. Với ưu điểm nổi bật là thiết kế chiều cao lắp ráp tổng thể thấp gọn gàng, dòng con trượt EGH giúp hạ thấp trọng tâm cụm dẫn động, tiết kiệm không gian lắp đặt theo phương đứng và giảm thiểu mô-men quán tính khi hệ thống vận hành ở tốc độ cao.
Dòng EGH được sản xuất với hai kiểu dáng thân khối phục vụ linh hoạt cho từng nhu cầu kết cấu máy:
- Kiểu dáng EGH...CA (Heavy Load Block - Thân dài): Thiết kế thân con trượt dài tiêu chuẩn với 4 lỗ ren bắt ốc trên mặt lưng, bố trí số lượng bi tuần hoàn tối ưu giúp tăng cường tải trọng động và khả năng chịu mô-men uốn lớn.
- Kiểu dáng EGH...SA (Medium Load Block - Thân ngắn): Thiết kế thân con trượt ngắn gọn với 2 lỗ ren bắt ốc, giúp tiết kiệm tối đa hành trình trượt, giảm tự trọng cụm cơ cấu di động, đặc biệt lý tưởng cho các cụm gắp nhỏ và bàn trượt mini.
Dải kích thước tiêu chuẩn gồm các mã: EGH15SA, EGH15CA, EGH20SA, EGH20CA, EGH25SA, EGH25CA, EGH30SA, EGH30CA, EGH35SA, EGH35CA, kết hợp đồng bộ hoàn hảo cùng thanh ray trượt EGR Series (EGR15, EGR20, EGR25, EGR30, EGR35).
2. Cấu tạo & Ưu điểm vượt trội của con trượt EGH Series
Con trượt khối thấp EGH Series được chế tạo trên dây chuyền công nghệ chính xác cao, sở hữu nhiều đặc tính cơ lý ưu việt:
- Thiết kế 4 hàng bi tiếp xúc góc 45 độ (Circular Arc): 4 rãnh lăn bi tuần hoàn được gia công hình vòng cung đối xứng góc 45°, giúp con trượt tiếp nhận và phân bổ tải trọng đồng đều theo cả 4 hướng: hướng đứng xuống, hướng kéo lên và hai hướng ngang bên hông.
- Chiều cao lắp ráp siêu gọn (Low Profile): Chiều cao tổng thể H của hệ trượt EGH thấp hơn đáng kể so với dòng tiêu chuẩn HGH hay HGW (ví dụ size 15 H=24mm so với HGH15 H=28mm; size 25 H=33mm so với HGH25 H=40mm). Thiết kế này giúp máy móc đạt độ ổn định vững chắc, chống rung tốt khi tăng tốc đột ngột.
- Khả năng tự căn chỉnh sai số (Self-aligning): Cấu trúc tiếp xúc DF mặt đối mặt cho phép hệ thống tự triệt tiêu các sai lệch lắp đặt nhẹ của bề mặt gá, duy trì độ trượt êm mượt mà không gây kẹt bi hay ứng suất cục bộ.
- Vật liệu thép hợp kim chịu lực tôi cứng cao tần: Thân con trượt và rãnh bi được nhiệt luyện đạt độ cứng bề mặt HRC 58 - 62, chống mài mòn, chống biến dạng dưới tải trọng va đập lớn.
- Hệ thống chắn bụi khép kín toàn diện: Hai đầu con trượt tích hợp nẹp cao su tổng hợp chịu dầu (End Seals) cùng tấm chắn bụi mặt đáy, ngăn chặn triệt để mạt phoi, bụi bẩn công nghiệp xâm nhập vào rãnh bi.
- Đầu bơm mỡ tiện dụng: Trang bị sẵn vú bơm mỡ ở đầu nắp hồi bi, hỗ trợ tiếp mỡ định kỳ trực tiếp đến toàn bộ các rãnh tuần hoàn bi mà không cần tháo dỡ cụm cơ cấu.
3. Thông số kỹ thuật và kích thước chi tiết EGH15CA/SA đến EGH35CA/SA
Dưới đây là bản vẽ kỹ thuật chi tiết cùng bảng thông số kích thước hình học, tải trọng động, tải trọng tĩnh của toàn bộ dải sản phẩm con trượt EGH Series:
.png)
.jpg)
| Mã con trượt |
H (mm) |
W (mm) |
L (mm) |
L1 (mm) |
Lỗ bắt ốc (B × C) |
Kích thước ren (M × l) |
Tải động C (kN) |
Tải tĩnh C0 (kN) |
Ray phù hợp |
Khối lượng (kg) |
| EGH15SA |
24 |
34 |
40.1 |
23.1 |
26 × – |
M4 × 6 (2 lỗ) |
5.35 |
9.40 |
EGR15 |
0.09 |
| EGH15CA |
24 |
34 |
56.8 |
39.8 |
26 × 26 |
M4 × 6 (4 lỗ) |
7.83 |
16.19 |
EGR15 |
0.15 |
| EGH20SA |
28 |
42 |
50.0 |
29.0 |
32 × – |
M5 × 7 (2 lỗ) |
7.23 |
12.74 |
EGR20 |
0.15 |
| EGH20CA |
28 |
42 |
69.1 |
48.1 |
32 × 32 |
M5 × 7 (4 lỗ) |
10.31 |
21.13 |
EGR20 |
0.24 |
| EGH25SA |
33 |
48 |
59.1 |
35.5 |
35 × – |
M6 × 9 (2 lỗ) |
11.40 |
19.50 |
EGR25 |
0.25 |
| EGH25CA |
33 |
48 |
82.6 |
59.0 |
35 × 35 |
M6 × 9 (4 lỗ) |
16.27 |
32.40 |
EGR25 |
0.41 |
| EGH30SA |
42 |
60 |
69.5 |
41.5 |
40 × – |
M8 × 12 (2 lỗ) |
16.42 |
28.10 |
EGR30 |
0.45 |
| EGH30CA |
42 |
60 |
98.1 |
70.1 |
40 × 40 |
M8 × 12 (4 lỗ) |
23.70 |
47.46 |
EGR30 |
0.76 |
| EGH35SA |
48 |
70 |
75.0 |
45.0 |
50 × – |
M8 × 12 (2 lỗ) |
22.66 |
37.38 |
EGR35 |
0.66 |
| EGH35CA |
48 |
70 |
108.0 |
78.0 |
50 × 50 |
M8 × 12 (4 lỗ) |
33.35 |
64.84 |
EGR35 |
1.13 |
4. So sánh con trượt EGH (Low Profile) với dòng tiêu chuẩn HGH và HGL
Nhằm giúp quý khách hàng dễ dàng lựa chọn đúng chủng loại cho kết cấu máy, bảng so sánh dưới đây làm rõ sự khác biệt giữa hai biến thể CA và SA trong cùng kích thước:
| Tiêu chí so sánh |
Dòng Thân Dài: EGH...CA |
Dòng Thân Ngắn: EGH...SA |
| Cấp tải trọng (Load Rating) |
Tải trọng nặng (Heavy Load) |
Tải trọng trung bình (Medium Load) |
| Số lỗ ren bắt ốc mặt lưng |
4 lỗ ren đối xứng (B × C) |
2 lỗ ren định tâm (B × -) |
| Chiều dài tổng thể thân (L) |
Dài hơn (ví dụ EGH15CA dài 56.8mm, EGH25CA dài 82.6mm) |
Ngắn gọn hơn 30 - 40% (ví dụ EGH15SA dài 40.1mm, EGH25SA dài 59.1mm) |
| Khả năng chịu mô-men uốn |
Chịu mô-men lật (Mr, Mp, My) vượt trội nhờ hàng bi dài hơn |
Chịu mô-men vừa phải, thích hợp cụm trượt đi theo cặp ray |
| Tự trọng khối trượt |
Đầm chắc, phù hợp cơ cấu tải nặng cố định hoặc trục chính |
Siêu nhẹ (giảm ~40% trọng lượng), tối ưu tốc độ và gia tốc |
| Ứng dụng khuyến nghị |
Bàn máy CNC, trục Z máy tự động, máy khắc đá, cơ cấu chịu rung giật |
Tay gắp robot, máy dán nhãn, máy in 3D, thiết bị kiểm tra quang học SMT |
Trong hệ thống ray trượt vuông công nghiệp, dòng EGH có những nét đặc thù phân biệt rõ rệt so với các dòng trượt vuông khác:
- So sánh EGH với HGH (High Assembly):
- Chiều cao lắp đặt: EGH có chiều cao H thấp hơn hẳn HGH (EGH15 H=24mm vs HGH15 H=28mm; EGH25 H=33mm vs HGH25 H=40mm; EGH35 H=48mm vs HGH35 H=55mm).
- Độ cứng vững trọng tâm: EGH mang lại trọng tâm thấp hơn, chống lật ngang rất tốt khi di chuyển con lắc với tốc độ nhanh. HGH có khối kim loại dày dặn hơn, chịu lực chấn động tải trọng cực đại cao hơn.
- Ray trượt tương thích: EGH sử dụng ray EGR chuyên dụng (chiều cao ray HR thấp hơn), trong khi HGH dùng ray HGR.
- So sánh EGH với HGL (Low Profile Narrow Block):
- HGL là phiên bản hạ thấp chiều cao của hệ HG (sử dụng chung thanh ray HGR), nhưng bề rộng thân W hẹp hơn và chủ yếu thiết kế dạng thân dài CA hoặc HA.
- EGH thuộc hệ riêng EG Series, có sự đồng bộ trọn vẹn cả thanh ray EGR và cung cấp đầy đủ cả hai phiên bản thân ngắn SA lẫn thân dài CA, cho phép tối ưu linh hoạt cả chiều cao lẫn chiều dài hành trình.
5. So sánh con trượt EGH15CA/SA – EGH35CA/SA với các thương hiệu tương đương trên thị trường
Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt EGH15CA/SA – EGH35CA/SA hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:
| Thương hiệu |
Mã con trượt tương đương |
Kích thước lắp đặt & Tâm lỗ |
Đặc tính kỹ thuật đối ứng |
| Dòng con trượt EGH15CA/SA – EGH35CA/SA |
EGH..CA / EGH..SA |
Khối vuông siêu thấp tiêu chuẩn tự động hóa |
Thiết kế bi 4 hàng tuần hoàn nhỏ gọn tốc độ cao |
| PMI (Đài Loan) |
MSB..S / MSB..TS |
Khớp chính xác chiều cao lắp đặt và bước lỗ gá |
Dòng khối thấp gọn, vận hành êm ái tải trọng cao |
| ABBA (Đài Loan) |
BRC..-U0 / BRC..-SU |
Tương thích 100% kích thước khung máy lắp ghép |
Dòng con trượt tự động hóa nhỏ gọn chuẩn quốc tế |
| CPC (Đài Loan) |
ARC..MN / ARC..MS |
Đồng bộ quy chuẩn cơ khí, thép tôi cứng sâu |
Dòng tự động hóa tiêu chuẩn, nẹp giữ bi ngược |
Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:
- So sánh với dòng tương đương của PMI (MSB..S / MSB..TS): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt EGH15CA/SA – EGH35CA/SA mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
- So sánh với dòng tương đương của ABBA (BRC..-U0 / BRC..-SU): Đồng bộ hoàn toàn về chiều cao lắp ráp và khoảng cách tâm lỗ ren bắt ốc. Cả hai dòng đều ứng dụng cấu trúc 4 hàng bi tuần hoàn tự lựa sai số lắp ghép, vận hành đầm êm và ổn định.
- So sánh với dòng tương đương của CPC (ARC..MN / ARC..MS): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt EGH15CA/SA – EGH35CA/SA đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng hoàn hảo về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách tâm lỗ ren gá bàn máy), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh trượt dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt và thanh ray khác thương hiệu (và ngược lại) vì sự sai khác vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến hiện tượng cấn bi, kẹt rãnh trượt hoặc rơ lỏng sai lệch cơ học.
- Giải pháp thay thế nâng cấp tối ưu: Khi máy móc công nghiệp cần chuyển đổi hoặc nâng cấp cụm dẫn hướng, giải pháp kỹ thuật an toàn và chuẩn xác nhất là thay thế đồng bộ cả cụm ray trượt và con trượt.
6. Ứng dụng thực tế của con trượt EGH trong công nghiệp chế tạo
Nhờ đặc tính chiều cao thấp, trọng lượng nhẹ và chuyển động siêu êm, con trượt EGH Series được ứng dụng vô cùng phổ biến trong nhiều ngành tự động hóa kỹ thuật cao:
- Thiết bị tự động hóa (Automation & Robotics): Cơ cấu gắp thả linh kiện (Pick-and-Place), tay robot Cartesian, bàn thao tác lắp ráp tự động, máy kiểm tra mạch SMT yêu cầu gia tốc cao và quán tính nhỏ.
- Máy in 3D công nghiệp & máy khắc Laser: Dẫn hướng trục X, Y bàn in và đầu khắc, giảm rung chấn lắc ngang, đảm bảo sản phẩm in hoặc cắt laser có đường viền mịn màng, sắc nét.
- Thiết bị y tế & phân tích thí nghiệm: Máy xét nghiệm mẫu máu tự động, thiết bị chụp quét quang học, máy chiết rót chất lỏng định lượng đòi hỏi không gian lắp máy nhỏ hẹp và độ ồn cực thấp.
- Máy đóng gói & ngành bán dẫn: Cơ cấu cấp phôi, máy quấn màng, dán nhãn tốc độ cao, máy soi bảng vi mạch.
- Bàn trượt trục Z máy CNC mini: Ứng dụng trong các cụm trượt phụ trợ cần tối ưu không gian chiều đứng mà vẫn duy trì tải trọng cứng vững.
7. Hướng dẫn lắp đặt, căn chỉnh và bảo dưỡng con trượt EGH
Để đạt độ chính xác tối ưu và duy trì độ bền vận hành lâu dài, quý khách nên tuân thủ các chỉ dẫn kỹ thuật sau:
- Làm sạch mặt chuẩn gá đặt: Vệ sinh sạch sẽ dầu mỡ chống rỉ, tẩy sạch ba via và bụi kim loại trên bề mặt thanh ray EGR cũng như bệ máy trước khi định vị.
- Lắp ray trượt EGR: Đặt thanh ray lên rãnh chuẩn, siết nhẹ các bu lông định vị từ giữa ray ra hai đầu. Sử dụng đồng hồ so kiểm tra độ song song và thẳng ray trước khi siết chặt theo lực xiết tiêu chuẩn.
- Lắp con trượt EGH lên thanh ray: Giữ nguyên cữ dẫn bi bằng nhựa khi đưa con trượt vào ray. Đẩy nhẹ nhàng con trượt nối tiếp từ thanh cữ sang đầu ray; tuyệt đối không dùng búa gõ hoặc đẩy xéo làm rơi bi ra ngoài.
- Xiết ốc mặt bàn trượt: Căn chỉnh bàn thao tác lên các con trượt, siết đều các ốc bắt ren theo hình chữ X đối xứng để tránh làm vặn xoắn cụm trượt.
- Quy trình bôi trơn và bảo dưỡng định kỳ:
- Bơm mỡ bôi trơn đầy đủ qua đầu vú mỡ trước khi chạy máy lần đầu (dùng mỡ gốc lithium chất lượng cao chịu tốc độ).
- Định kỳ bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng vận hành tùy cường độ làm việc của xưởng.
- Thường xuyên lau sạch bụi bám trên bề mặt ray trượt và kiểm tra vành cao su chắn bụi để thay thế kịp thời khi có dấu hiệu rách nứt.
8. Hướng dẫn bôi trơn và bảo dưỡng định kỳ
- Chất bôi trơn khuyến nghị: Sử dụng mỡ bôi trơn gốc xà phòng tổng hợp hoặc mỡ chịu cực áp Lithium chuyên dụng cho con trượt tuyến tính.
- Chu kỳ tra mỡ: Định kỳ bơm mỡ sau mỗi 100 km hành trình hoạt động hoặc từ 3 – 6 tháng/lần tùy thuộc vào môi trường làm việc.
- Vệ sinh ray dẫn hướng: Thường xuyên lau sạch bụi bẩn, phoi vụn bám trên thanh ray để màng mỡ luôn sạch, ngăn ngừa xước bề mặt rãnh bi.
- Kiểm tra độ siết bu-lông: Định kỳ kiểm tra lực siết các bu-lông gá thanh ray và con trượt để bảo đảm độ đồng phẳng và độ cứng vững cho toàn hệ thống.
9. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn
Khi chọn mua sản phẩm con trượt và ray trượt EGH tại CNC24H.com.vn, quý khách hoàn toàn an tâm với các cam kết vàng về chất lượng và dịch vụ:
- Cam kết sản phẩm mới 100%: Hàng nhập khẩu tiêu chuẩn công nghiệp chính xác cao, trượt êm mượt, không cong vênh hay rơ lắc.
- Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ đổi trả nhanh chóng và chu đáo.
- Đa dạng mã hàng có sẵn: Cung cấp đầy đủ các kích cỡ từ EGH15 đến EGH35 cả bản thân dài CA và thân ngắn SA, ray trượt EGR cắt chuẩn xác theo kích thước yêu cầu của quý khách.
- Hỗ trợ kỹ thuật chuyên sâu 24/7: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm sẵn sàng tư vấn chọn mã, hỗ trợ tính toán tải trọng và hướng dẫn lắp đặt tận tình.
- Giao hàng toàn quốc nhanh chóng: Đóng gói bọc xốp chuyên dụng chống va đập, ship COD toàn quốc tận nơi, quý khách được kiểm tra sản phẩm trước khi thanh toán.
Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá nhanh số lượng lớn, xin vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận hỗ trợ tận tâm và giá ưu đãi tốt nhất!
Quý khách hàng, quý doanh nghiệp và các xưởng chế tạo máy đang có nhu cầu tư vấn kỹ thuật, nhận bản vẽ CAD hoặc yêu cầu báo giá ưu đãi tốt nhất cho sản phẩm Con trượt EGH15CA/SA – EGH35CA/SA, xin vui lòng liên hệ trực tiếp với CNC24H:
