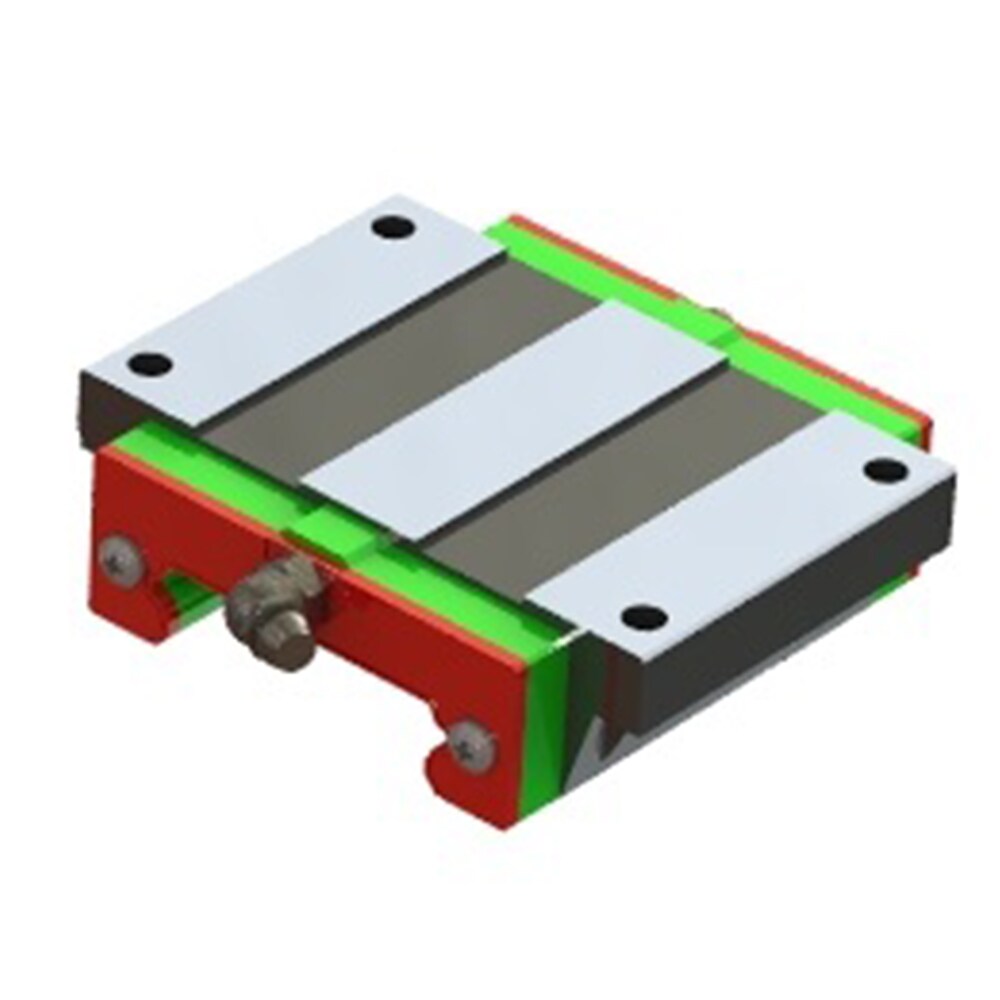

Con trượt bản rộng WEW17CC – WEW50CC

1. Giới thiệu tổng quan về Con trượt bản rộng có cánh WEW17CC – WEW50CC

Con trượt bản rộng WEW17CC – WEW50CC là dòng con trượt vuông có cánh bản rộng (Four-Row Wide Rail Flange Type Linear Guideway Block) thuộc hệ thống dẫn hướng WE Series công nghiệp chất lượng cao. Khác biệt với các dòng trượt vuông truyền thống, dòng WEW kết hợp hoàn hảo giữa thiết kế mặt bích (Flange) mở rộng sang hai bên và hệ thanh ray bản rộng WER đặc trưng với hai hàng bu lông bắt ray song song, tạo nên kết cấu dẫn hướng siêu cứng vững.

Nhờ khả năng chịu mô-men uốn và mô-men xoắn ngang (MR) đơn trục vượt bậc, con trượt bản rộng WEW Series được ứng dụng đặc biệt hiệu quả trong các cấu hình dẫn hướng trục đơn (Single Rail System). Thiết kế này cho phép hệ thống chỉ cần sử dụng một thanh ray duy nhất trên một trục chuyển động mà vẫn giữ được độ cân bằng phẳng tuyệt đối, không rung lắc lệch tâm, giúp các nhà chế tạo máy tối ưu hóa diện tích khung bệ và tiết kiệm chi phí vật tư cơ khí.

Dòng WEW...CC sở hữu thiết kế lỗ bắt bu lông mặt bích thông minh, hỗ trợ cố định 2 chiều linh hoạt: có thể bắt bu lông xuyên từ trên mặt bích xuống hoặc bắt ren ngược từ dưới bàn máy lên (Top or Bottom Mounting).

Dải sản phẩm tiêu chuẩn gồm đầy đủ các kích cỡ: WEW17CC, WEW21CC, WEW27CC, WEW35CC, WEW50CC, hoạt động đồng bộ hoàn hảo cùng hệ thanh ray bản rộng WER Series (WER17R, WER21R, WER27R, WER35R, WER50R).

2. Cấu tạo & Ưu điểm vượt trội của con trượt bản rộng có cánh WEW Series

Con trượt bản rộng có cánh WEW Series được chế tạo trên dây chuyền cơ khí chính xác cao, sở hữu nhiều đặc tính vận hành ưu việt:

• Mặt bích rộng tăng diện tích tiếp xúc: Cánh bích mở rộng sang hai phía giúp tiếp xúc phẳng tối đa với bàn máy thao tác, nâng cao độ cứng vững xoắn ngang và phân bổ đều tải trọng khi cơ cấu chịu mô-men lật lớn.
• Tối ưu hóa cơ cấu trục đơn (Single Rail Guideway): Nhờ thanh ray WER bản rộng có 2 hàng ốc bắt ray song song, con trượt WEW có thể làm việc độc lập 1 ray trên 1 trục mà không cần lắp cặp 2 ray, tiết kiệm đáng kể thời gian căn chỉnh độ song song và không gian lắp đặt.
• Hệ thống 4 hàng bi tiếp xúc góc 45 độ: Các rãnh bi tuần hoàn tiếp xúc cung tròn đối xứng tiếp nhận tải trọng cân bằng theo cả 4 hướng: hướng nén xuống, hướng kéo lên và hai hướng ngang bên hông.
• Khả năng tự căn chỉnh sai số (Self-aligning): Cấu trúc tiếp xúc DF mặt đối mặt hấp thụ tốt các sai lệch gia công nhỏ của bề mặt gá, duy trì lực trượt êm ái, nhẹ nhàng, không gây kẹt bi hay ứng suất cục bộ.
• Vật liệu thép hợp kim chịu lực tôi cứng cao tần: Thân khối mặt bích và bề mặt rãnh lăn được tôi luyện đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn, chống biến dạng dưới tải trọng va đập lớn.
• Hệ thống chắn bụi khép kín toàn diện: Hai đầu con trượt tích hợp phớt chắn cao su tổng hợp chịu dầu (End Seals) cùng tấm chắn đáy (Bottom Seal), ngăn chặn triệt để mạt kim loại, bụi bẩn công nghiệp xâm nhập vào rãnh bi.
• Đầu bơm mỡ tiện dụng: Trang bị sẵn vú bơm mỡ ở đầu nắp chặn bi, hỗ trợ tiếp mỡ định kỳ trực tiếp đến toàn bộ các rãnh tuần hoàn bi mà không cần tháo dỡ cụm cơ cấu.

3. Thông số kỹ thuật và kích thước chi tiết WEW17CC đến WEW50CC

Hình ảnh bản vẽ kỹ thuật chi tiết cùng bảng thông số kích thước hình học, tải trọng động C và tải trọng tĩnh C0 của toàn bộ dải con trượt bản rộng có cánh WEW Series:

4. So sánh con trượt bản rộng có cánh WEW với bản rộng khối vuông WEH và dòng có cánh HGW

Để quý khách hàng thuận tiện trong việc tra cứu và chọn lựa chính xác mã linh kiện thay thế, hình ảnh dưới đây mô tả chi tiết quy cách đặt tên của dòng trượt bản rộng WE Series:

• WE: Ký hiệu dòng thanh trượt – con trượt bản rộng (Four-Row Wide Rail Series).
• W / H: Kiểu thân con trượt (W = Khối có cánh mặt bích Flange Type; H = Khối vuông không cánh Square Type).
• Kích thước danh nghĩa: 17, 21, 27, 35, 50 (tương ứng bề rộng ray và cỡ con trượt).
• C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load).
• C: Kiểu bắt bu lông mặt bích 2 chiều (Top or Bottom Mounting).
• WER...R: Mã thanh ray bản rộng tương thích với lỗ bu lông lắp từ trên xuống.

Bảng phân tích dưới đây giúp quý khách dễ dàng lựa chọn đúng chủng loại linh kiện phù hợp với kết cấu máy:

5. So sánh con trượt WEW17CC – WEW50CC với các thương hiệu tương đương trên thị trường

Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt WEW17CC – WEW50CC hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:

Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:

• So sánh với dòng tương đương của PMI (SME..EB / SME..LE): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt WEW17CC – WEW50CC mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
• So sánh với dòng tương đương của CPC (WRC..FN / WRC..FL): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt WEW17CC – WEW50CC đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.

6. Ứng dụng thực tế của con trượt bản rộng có cánh WEW trong công nghiệp

Nhờ cấu tạo mặt bích vững chắc, diện tích gá phẳng lớn và khả năng chống mô-men uốn đa hướng trên cơ cấu ray đơn, con trượt WEW Series được ứng dụng rộng rãi trong nhiều lĩnh vực chế tạo máy hiện đại:

• Module dẫn hướng trục đơn tải nặng (Single-axis Actuator): Cụm robot Cartesian, trục trượt trung chuyển tấm phôi lớn, cánh tay máy đóng gói tốc độ cao.
• Máy in phun công nghiệp khổ lớn & Máy cắt decal: Dẫn hướng cụm đầu in khổ lớn đòi hỏi độ phẳng tiếp xúc rộng, triệt tiêu rung chấn khi đầu phun đảo chiều liên tục.
• Dây chuyền sản xuất bo mạch SMT & Pin năng lượng: Thiết bị gắp chip tự động, máy kiểm tra bản mạch điện tử, máy quấn pin lithium yêu cầu độ êm mượt và chính xác micromet.
• Máy móc ngành gỗ & Chế biến cơ khí: Bàn cưa trượt khổ lớn, máy khoan phay gỗ CNC, máy gia công tấm nhôm alu/mica.
• Thiết bị y tế & Phòng sạch: Máy quét quang học 3 chiều, máy chiết rót định lượng, thiết bị phân tích tự động đòi hỏi độ ồn cực thấp và độ bền dài hạn.

7. Hướng dẫn lắp đặt, căn chỉnh và bảo dưỡng con trượt bản rộng có cánh WEW

Để đảm bảo tuổi thọ vận hành tối ưu và độ chính xác chuyển động bền vững, quý khách nên thực hiện theo quy trình chuẩn sau:

1. Làm sạch bề mặt chuẩn gá đặt: Lau sạch dầu chống rỉ, tẩy sạch ba via và bụi kim loại trên bề mặt thanh ray WER cũng như bệ máy trước khi định vị.
2. Lắp đặt thanh ray bản rộng WER: Đặt thanh ray lên rãnh chuẩn, siết nhẹ bu lông hai hàng. Sử dụng đồng hồ so rà thẳng ray theo gờ chuẩn rồi siết chặt bu lông theo quy tắc so le đối xứng hai hàng để tránh làm vênh phẳng bề mặt ray.
3. Lùa con trượt WEW vào ray: Giữ áp sát thanh cữ nhựa vào đầu thanh ray WER, nhẹ nhàng đẩy con trượt trượt tiếp nối vào ray. Tuyệt đối không giật mạnh hoặc đẩy nghiêng làm rơi các viên bi thép ra ngoài.
4. Bắt bu lông cố định bàn máy: Đặt bàn thao tác lên mặt bích con trượt WEW, siết đều các bu lông định vị theo hình chữ X đối xứng để dàn đều ứng suất kẹp.
5. Quy trình bôi trơn và bảo dưỡng định kỳ:
   • Bơm mỡ bôi trơn chuyên dụng chịu tải qua vú mỡ trước khi đưa máy vào chạy thử nghiệm.
   • Định kỳ tra mỡ sau mỗi 100km làm việc hoặc 3 – 6 tháng vận hành tùy điều kiện môi trường phân xưởng.
   • Thường xuyên lau sạch bụi trên bề mặt ray WER và kiểm tra phớt chắn bụi hai đầu để thay thế kịp thời khi có dấu hiệu mòn rách.

8. Hướng dẫn bôi trơn và bảo dưỡng định kỳ

• Chất bôi trơn khuyến nghị: Sử dụng mỡ bôi trơn gốc xà phòng tổng hợp hoặc mỡ chịu cực áp Lithium chuyên dụng cho con trượt tuyến tính.
• Chu kỳ tra mỡ: Định kỳ bơm mỡ sau mỗi 100 km hành trình hoạt động hoặc từ 3 – 6 tháng/lần tùy thuộc vào môi trường làm việc.
• Vệ sinh ray dẫn hướng: Thường xuyên lau sạch bụi bẩn, phoi vụn bám trên thanh ray để màng mỡ luôn sạch, ngăn ngừa xước bề mặt rãnh bi.
• Kiểm tra độ siết bu-lông: Định kỳ kiểm tra lực siết các bu-lông gá thanh ray và con trượt để bảo đảm độ đồng phẳng và độ cứng vững cho toàn hệ thống.
