Con trượt bản rộng WEH17CA/CC – WEH50CA/CC

1. Giới thiệu tổng quan về Con trượt bản rộng WEH17CA/CC – WEH50CA/CC

Con trượt bản rộng WEH17CA/CC – WEH50CA/CC là dòng con trượt vuông bản rộng (Four-Row Wide Rail Linear Guideway Block) dạng khối vuông (Square Type) thuộc hệ dẫn hướng WE Series công nghiệp cao cấp. Khác biệt hoàn toàn so với các dòng ray trượt tiêu chuẩn, hệ thống WE Series sở hữu thanh ray bản rộng đặc biệt với hai hàng bu lông cố định song song, giúp tối ưu hóa khả năng chống mô-men uốn và mô-men xoắn ngang (MR) ở mức vượt trội.

Nhờ đặc tính bản rộng siêu cứng vững, con trượt WEH Series cho phép các nhà chế tạo máy ứng dụng cấu hình trục dẫn hướng đơn (Single Rail System) – tức là chỉ cần một thanh ray duy nhất trên một trục chuyển động mà vẫn đảm bảo độ ổn định vững vàng, không bị lắc nghiêng hay xoắn bẻ, qua đó tiết kiệm đáng kể không gian kết cấu bệ máy và chi phí linh kiện.

Dòng WEH gồm hai phương thức bắt bu lông linh hoạt:

• Kiểu dáng WEH...CA: Thiết kế thân khối vuông bắt bu lông ren từ trên xuống (Mounting From Top), thao tác tháo lắp gá đặt nhanh chóng từ mặt trên bàn máy.
• Kiểu dáng WEH...CC: Thiết kế lỗ bu lông thông minh cho phép bắt bu lông linh hoạt theo 2 chiều: bắt từ trên xuống hoặc bắt ren ngược từ dưới bàn máy lên (Top or Bottom Mounting).

Dải sản phẩm tiêu chuẩn gồm đầy đủ các kích cỡ: WEH17CA/CC, WEH21CA/CC, WEH27CA/CC, WEH35CA/CC, WEH50CA/CC, kết hợp đồng bộ hoàn hảo cùng hệ thống thanh ray bản rộng WER Series (WER17R, WER21R, WER27R, WER35R, WER50R).

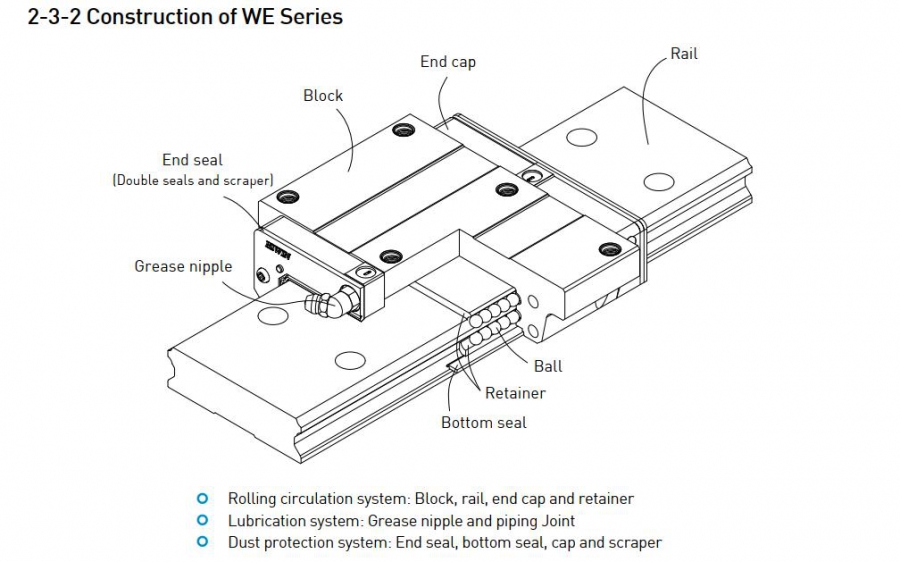

2. Cấu tạo & Ưu điểm vượt trội của con trượt bản rộng WEH Series

Con trượt bản rộng WEH Series được thiết kế và sản xuất theo tiêu chuẩn cơ khí chính xác cao, mang lại hiệu suất làm việc bền bỉ trong môi trường công nghiệp khắc nghiệt:

• Thiết kế bản rộng chịu mô-men xoắn đơn trục siêu hạng: Nhờ thanh ray WER có bề mặt tiếp xúc lớn gấp 1.5 – 2 lần ray thông thường, con trượt WEH đạt khả năng chịu mô-men lật ngang (MR) cực cao, triệt tiêu hoàn toàn rung động khi chịu tải lệch tâm nặng nề.
• Tối ưu hóa kết cấu máy đơn trục (Single Rail Design): Với khả năng chống xoắn vượt trội, cơ cấu máy có thể vận hành êm ái trên một thanh ray duy nhất, loại bỏ hoàn toàn công đoạn căn chỉnh độ song song phức tạp giữa hai ray như các hệ trượt truyền thống.
• Kết cấu 4 hàng bi tuần hoàn tiếp xúc góc 45 độ: Các rãnh bi lăn được bố trí góc tiếp xúc 45° đối xứng, phân bố đều lực ép theo cả 4 hướng: hướng nén xuống, hướng kéo lên và hai hướng ngang bên hông.
• Khả năng tự lựa căn chỉnh sai số (Self-aligning): Cấu trúc tiếp xúc DF mặt đối mặt hấp thụ tốt các sai lệch gia công nhỏ của mặt gá, duy trì lực cản trượt đồng đều, chuyển động siêu êm và tuổi thọ vòng bi bền lâu.
• Vật liệu thép hợp kim tôi cứng cao tần: Thân con trượt và bề mặt rãnh lăn được nhiệt luyện đạt độ cứng bề mặt HRC 58 – 62, chống mài mòn, chống biến dạng dưới tải va đập mạnh.
• Hệ thống chắn bụi khép kín toàn diện: Tích hợp nẹp chắn bụi cao su chịu mài mòn hai đầu (End Seals) cùng nẹp chắn bụi đáy (Bottom Seal), ngăn ngừa phoi kim loại, mạt gỗ và bụi bẩn xâm nhập vào đường ray bi.
• Núm bơm mỡ bôi trơn tiện lợi: Trang bị sẵn vú bơm mỡ ở đầu nắp chặn bi, hỗ trợ tiếp mỡ định kỳ trực tiếp đến tất cả các rãnh lăn tuần hoàn bi một cách dễ dàng.

3. Thông số kỹ thuật và kích thước chi tiết WEH17CA/CC đến WEH50CA/CC

Dưới đây là bản vẽ kỹ thuật chi tiết cùng bảng thông số kích thước hình học, tải trọng động C, tải trọng tĩnh C0 của toàn bộ dải con trượt bản rộng WEH Series:

4. So sánh con trượt bản rộng WEH với con trượt tiêu chuẩn HGH và bản rộng có cánh WEW

Để quý khách hàng thuận tiện trong việc tra cứu và chọn lựa chính xác mã linh kiện thay thế, hình ảnh dưới đây mô tả chi tiết quy cách đặt tên của dòng trượt bản rộng WE Series:

• WE: Ký hiệu dòng thanh trượt – con trượt bản rộng (Four-Row Wide Rail Series).
• H / W: Kiểu thân con trượt (H = Khối vuông không cánh Square Type; W = Khối có cánh mặt bích Flange Type).
• Kích thước danh nghĩa: 17, 21, 27, 35, 50 (tương ứng bề rộng ray và cỡ con trượt).
• C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load).
• A / C: Kiểu ren bắt bu lông (A = Bắt bu lông từ trên xuống; C = Bắt bu lông linh hoạt 2 chiều trên hoặc dưới).
• WER...R: Mã thanh ray bản rộng tương thích với lỗ bu lông lắp từ trên xuống.

Bảng phân tích dưới đây giúp quý khách dễ dàng nhận diện ưu thế kỹ thuật của con trượt WEH so với các dòng con trượt vuông khác:

5. So sánh con trượt WEH17CA/CC – WEH50CA/CC với các thương hiệu tương đương trên thị trường

Nhờ áp dụng nghiêm ngặt các quy chuẩn kỹ thuật công nghiệp quốc tế (ISO / DIN), con trượt WEH17CA/CC – WEH50CA/CC hoàn toàn có thể thay thế và quy đổi lắp đặt tương đương cho các dòng sản phẩm cùng phân khúc kích thước hình học từ các thương hiệu dẫn hướng hàng đầu:

Đánh giá ưu thế kỹ thuật khi so sánh đối trọng:

• So sánh với dòng tương đương của PMI (SME..SB / SME..LB): Khớp chính xác 100% kích thước lắp đặt cơ khí theo tiêu chuẩn quốc tế. Dòng con trượt PMI nổi bật với bi thép tôi chân không mài phẳng rãnh bi, trong khi con trượt WEH17CA/CC – WEH50CA/CC mang ưu thế về sự phổ biến rộng rãi, tính kinh tế và linh kiện thay thế luôn sẵn có nhất trên thị trường.
• So sánh với dòng tương đương của CPC (WRC..MN / WRC..ML): Tương thích hoàn toàn mặt bệ gá máy công nghiệp. Dòng con trượt CPC nổi bật với thiết kế nẹp giữ bi ngược chống rơi bi, còn con trượt WEH17CA/CC – WEH50CA/CC đạt độ cứng vững chịu tải nén và va đập cường độ cao xuất sắc.

6. Ứng dụng thực tế của con trượt bản rộng WEH trong ngành máy công nghiệp

Với ưu thế chống mô-men uốn và chống lật ngang vượt bậc trên cơ cấu ray đơn, con trượt bản rộng WEH Series là lựa chọn hàng đầu cho các nhà chế tạo máy:

• Module dẫn hướng trục đơn (Single-axis Actuator): Tay robot đơn trục, trục trượt trung chuyển phôi, cơ cấu đưa đẩy sản phẩm tự động cần tối giản kích thước bệ đỡ.
• Ngành sản xuất linh kiện điện tử, Pin Lithium & Bán dẫn: Cụm trượt gắp thả IC, máy hàn điểm siêu âm, máy kiểm tra quang học SMT đòi hỏi hành trình ổn định, chống rung giật khi dừng đột ngột.
• Máy in phun công nghiệp & Máy quét Laser 3D: Dẫn hướng đầu in phun khổ lớn, thiết bị scan quang học 3 chiều cần giữ phẳng tuyệt đối khi chạy tốc độ cao.
• Cơ cấu nâng hạ trục Z máy tự động: Giảm tải cho khung sườn, đảm bảo độ cứng vững khi mang cụm đầu gia công tải nặng lệch tâm.
• Thiết bị y tế & Đóng gói thực phẩm: Cơ cấu cấp liệu, máy đóng vỉ, máy chiết rót tự động yêu cầu độ sạch cao và độ ồn cực thấp.

7. Hướng dẫn lắp đặt, căn chỉnh và bảo dưỡng con trượt bản rộng WEH

Để hệ thống ray trượt bản rộng WE đạt hiệu suất tối ưu và độ bền vận hành lâu dài, quý khách nên tuân thủ quy trình kỹ thuật sau:

1. Vệ sinh bề mặt chuẩn gá đặt: Tẩy sạch dầu chống rỉ, lau sạch bụi kim loại và mạt phoi trên rãnh chuẩn của bệ máy và thanh ray WER trước khi lắp đặt.
2. Lắp đặt thanh ray bản rộng WER: Đặt thanh ray lên rãnh chuẩn, siết nhẹ bu lông hai hàng. Sử dụng đồng hồ so rà thẳng ray theo gờ chuẩn rồi siết chặt bu lông theo quy tắc so le đối xứng hai hàng để tránh làm vênh phẳng bề mặt ray.
3. Lùa con trượt WEH vào ray: Giữ áp sát thanh cữ nhựa vào đầu thanh ray WER, nhẹ nhàng đẩy con trượt trượt tiếp nối vào ray. Tuyệt đối không dùng búa gõ hoặc đưa lệch góc làm rơi viên bi thép ra ngoài.
4. Bắt bu lông cố định bàn máy: Căn chỉnh bàn thao tác lên các con trượt WEH, siết đều các bu lông trên mặt lưng theo hình chữ X đối xứng để dàn đều ứng suất kẹp.
5. Chế độ bôi trơn và bảo dưỡng định kỳ:
   • Bơm đầy mỡ bôi trơn chuyên dụng qua đầu vú mỡ trước khi đưa máy vào chạy thử nghiệm.
   • Định kỳ tra mỡ sau mỗi 100km hành trình trượt hoặc 3 – 6 tháng vận hành tùy điều kiện bụi bẩn của phân xưởng.
   • Thường xuyên lau sạch bụi trên bề mặt ray WER và kiểm tra phớt chắn bụi hai đầu để thay thế kịp thời khi có dấu hiệu mài mòn.

8. Hướng dẫn bôi trơn và bảo dưỡng định kỳ

• Chất bôi trơn khuyến nghị: Sử dụng mỡ bôi trơn gốc xà phòng tổng hợp hoặc mỡ chịu cực áp Lithium chuyên dụng cho con trượt tuyến tính.
• Chu kỳ tra mỡ: Định kỳ bơm mỡ sau mỗi 100 km hành trình hoạt động hoặc từ 3 – 6 tháng/lần tùy thuộc vào môi trường làm việc.
• Vệ sinh ray dẫn hướng: Thường xuyên lau sạch bụi bẩn, phoi vụn bám trên thanh ray để màng mỡ luôn sạch, ngăn ngừa xước bề mặt rãnh bi.
• Kiểm tra độ siết bu-lông: Định kỳ kiểm tra lực siết các bu-lông gá thanh ray và con trượt để bảo đảm độ đồng phẳng và độ cứng vững cho toàn hệ thống.

9. Chính sách bán hàng, bảo hành và cam kết tại CNC24H.com.vn

Mua sắm con trượt và ray trượt bản rộng tại CNC24H.com.vn, quý khách luôn nhận được cam kết cao nhất về chất lượng và dịch vụ hậu mãi chu đáo:

• Sản phẩm chính hãng mới 100%: Đạt chuẩn kích thước công nghiệp, gia công chính xác cao, trượt êm mượt, độ chịu tải và chịu mô-men chuẩn xác theo catalog.
• Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành 6 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ đổi trả nhanh chóng.
• Kho hàng sẵn sàng phong phú: Cung cấp đầy đủ kích cỡ từ WEH17 đến WEH50 (cả bản CA và CC), thanh ray bản rộng WER cắt chuẩn xác theo kích thước yêu cầu của khách hàng.
• Đội ngũ kỹ thuật hỗ trợ chuyên sâu 24/7: Tư vấn tính toán tải trọng, lựa chọn cấu hình trục đơn tối ưu nhất cho bài toán cơ khí của quý khách.
• Giao hàng toàn quốc nhanh chóng: Đóng bọc xốp chống va đập chuyên nghiệp, giao hàng COD toàn quốc tận nơi, quý khách được kiểm tra sản phẩm trước khi thanh toán.

Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá số lượng lớn cho dự án, vui lòng liên hệ ngay Hotline/Zalo của CNC24H.com.vn để nhận hỗ trợ tận tâm và mức giá ưu đãi nhất!
