Con trượt vuông Won tiêu chuẩn H15R | H55R – Won

Còn hàng

Liên hệ

Đánh giá:

Lượt xem:

1554

Thương hiệu:WON
Xuất xứ:Hàn Quốc
Mã sản phẩm:H-R Series
Giao hàng:Toàn quốc

Con trượt vuông tiêu chuẩn WON H-R Series (H15R đến H55R) xuất xứ Hàn Quốc, khối vuông tải nặng công nghiệp, thép hợp kim tôi cứng, bảo hành chính hãng 12 tháng.

Liên hệ

1. Giới thiệu tổng quan về Con trượt vuông WON tiêu chuẩn H-R Series

Con trượt vuông WON tiêu chuẩn H-R Series (H15R, H20R, H25R, H30R, H35R, H45R, H55R) là dòng con trượt dẫn hướng tuyến tính tải nặng công nghiệp dạng khối vuông tiêu chuẩn (Heavy Load Square Block) thuộc H Series, được nghiên cứu và sản xuất bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành dẫn hướng chuyển động cơ khí chính xác cao.

Dòng con trượt H-R Series được thiết kế theo kết cấu khối vuông chịu tải trọng siêu nặng (Heavy Load Type), sử dụng đường kính bi lăn lớn và rãnh tuần hoàn bi tối ưu, cho phép chịu được tải trọng động và tải trọng tĩnh khổng lồ theo cả 4 hướng. Đây là sự lựa chọn hoàn hảo cho các dòng máy công cụ CNC, máy phay cắt gọt kim loại tải nặng và dây chuyền tự động hóa công nghiệp hạng nặng đòi hỏi độ cứng vững và độ bền mỏi tuyệt đối.

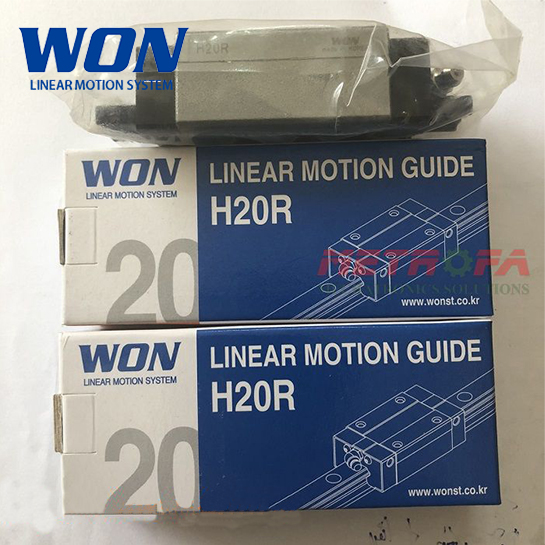

Con trượt vuông WON H-R Series chính hãng Hàn Quốc

2. Cấu tạo cơ khí & Nguyên lý hoạt động của Con trượt tải nặng WON H Series

Con trượt tải nặng WON H-R Series được chế tạo theo công nghệ luyện kim và gia công chính xác hàng đầu Hàn Quốc:

Cấu trúc 4 hàng bi tuần hoàn chịu tải siêu nặng góc 45°: Bố trí 4 rãnh bi tiếp xúc góc 45° đối xứng, mang lại khả năng chịu tải trọng tương đương theo cả 4 phương (hướng tâm, ngược hướng tâm và hai bên phương ngang), đảm bảo độ ổn định động học tối đa khi máy cắt gọt với lực cắt lớn.
Vật liệu thép hợp kim cao cấp tôi cứng toàn phần: Thân con trượt và ray dẫn hướng được gia công từ thép hợp kim chất lượng cao, bề mặt rãnh trượt tôi cao tần đạt độ cứng 58 – 62 HRC, chống mài mòn vượt trội và chống nứt mỏi bề mặt.
Khả năng tự lựa sai số lắp ráp (Self-aligning): Thiết kế rãnh bi hình cung tròn DF (Face-to-Face) giúp con trượt tự điều chỉnh và bù trừ sai số gá đặt cơ khí nhỏ, triệt tiêu hiện tượng kẹt bi cục bộ và giúp bi lăn trơn tru.
Lồng giữ bi an toàn độc quyền (Ball Retainer): Giữ chắc các viên bi thép bên trong thân khối trượt khi rút con trượt ra khỏi ray, bảo đảm an toàn khi thi công và bảo trì máy.
Hệ thống làm kín và chắn bụi đa lớp: Trang bị phớt chắn bụi đầu cuối (End Seal), phớt đáy (Bottom Seal) và tấm gạt phoi kim loại kép, ngăn ngừa triệt để mạt sắt, phoi phay và bụi bẩn công nghiệp xâm nhập vào đường bi.

Thương hiệu dẫn hướng tuyến tính WONST Co., Ltd Hàn Quốc

3. Bảng thông số kỹ thuật chi tiết Con trượt vuông WON H15R đến H55R

Bảng thông số kích thước hình học và tải trọng định mức tiêu chuẩn của dòng WON H-R Series theo Catalog WONST:

Bảng 1: Kích thước hình học con trượt tải nặng WON H-R Series (Đơn vị: mm)

Mã sản phẩm	Kích thước lắp ráp tổng thể (mm)			Kích thước khối con trượt (mm)					Kích thước ray H Series tương ứng (mm)
Mã sản phẩm	H (Cao)	W (Rộng)	L (Dài)	L1 (Thân)	B (Rộng ốc)	C (Dài ốc)	Ren bắt M × ℓ	W1 (Bản ray)	H1 (Cao ray)	Bước lỗ P
H 15R	28	34	64.0	46.0	26	26	M4 × 5	15	15.0	60
H 20R	30	44	76.0	55.0	32	36	M5 × 6	20	18.0	60
H 25R	36	48	83.0	61.0	35	35	M6 × 8	23	22.0	60
H 30R	42	60	97.0	71.0	40	40	M8 × 10	28	26.0	80
H 35R	48	70	111.0	81.0	50	50	M8 × 12	34	29.0	80
H 45R	60	86	138.0	102.0	60	60	M10 × 17	45	38.0	105
H 55R	70	100	163.0	121.0	75	75	M12 × 18	53	44.0	120

Bản vẽ kích thước hình học con trượt WON H-R Series Catalog

Bảng 2: Tải trọng định mức & Khả năng chịu mô-men uốn của Con trượt WON H-R Series

Mã sản phẩm	Tải trọng động C (kN)	Tải trọng tĩnh C0 (kN)	Mô-men tĩnh MP (N·m)	Mô-men tĩnh MY (N·m)	Mô-men tĩnh MR (N·m)	Khối lượng con trượt
H 15R	11.4	18.9	120	120	145	0.20 kg
H 20R	17.7	27.5	230	230	280	0.35 kg
H 25R	24.8	39.5	380	380	470	0.56 kg
H 30R	36.5	56.2	670	670	810	1.05 kg
H 35R	50.2	76.8	1,050	1,050	1,320	1.65 kg
H 45R	78.5	118.0	2,100	2,100	2,650	3.10 kg
H 55R	115.0	172.0	3,650	3,650	4,500	5.20 kg

4. So sánh chi tiết biến thể khối vuông tiêu chuẩn (H-R) và mặt bích có cánh (H-F / H-FL)

Bảng đối chiếu đặc tính kỹ thuật giữa các cấu hình trong dòng tải nặng WON H Series:

Tiêu chí kỹ thuật	Khối vuông tiêu chuẩn (H-R)	Mặt bích tiêu chuẩn (H-F)	Mặt bích thân dài (H-FL)
Kiểu dáng thân	Khối vuông không cánh	Mặt bích có cánh rộng	Mặt bích có cánh kéo dài
Bề rộng khối trượt (W)	Gọn gàng (W=34 – 100mm)	Mặt bích rộng (W=47 – 140mm)
Phương thức bắt ốc	Bắt từ trên xuống (Top mounting)	Bắt được cả 2 chiều: từ trên xuống hoặc từ dưới lên (Top/Bottom)
Tải trọng định mức	Mức tải nặng tiêu chuẩn	Mức tải nặng tiêu chuẩn	Tải siêu nặng (tăng thêm 25–35%)
Ứng dụng phù hợp	Khoang lắp hẹp, máy CNC nhỏ gọn	Bàn máy bản rộng, dầm ngang lớn	Bàn máy CNC phay kim loại nặng

5. So sánh con trượt tải nặng WON H-R với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn hóa kích thước cơ khí quốc tế ISO/DIN, con trượt WON H-R Series tương thích hoàn toàn về kích thước mặt gá lắp ráp với các dòng con trượt tải nặng hàng đầu thế giới:

So sánh với dòng tương đương của HIWIN (HGH-CA Series: HGH15CA đến HGH55CA): Chiều cao lắp ráp H, rộng W và bước lỗ bu lông B × C hoàn toàn đồng nhất. Con trượt WONST Hàn Quốc nổi tiếng với công nghệ nhiệt luyện thép cao tần bền bỉ, vận hành êm mượt và chống mài mòn vượt trội.
So sánh với dòng tương đương của PMI (MSA-S Series: MSA15S đến MSA55S): Tương thích kích thước cơ học và thông số ray trượt tiêu chuẩn cao.
So sánh với dòng tương đương của ABBA (BRC-R0 / BRC-LR Series: BRC15-R0 đến BRC35-LR): Quy cách lắp ghép con trượt vuông cao hoàn toàn tương thích, vận hành êm ái bền bỉ.
So sánh với dòng tương đương của CPC (HRC-MN / HRC-ML Series: HRC15MN đến HRC55ML): Kích thước bao ngoài tương đồng, đáp ứng tải trọng nặng và độ bền công nghiệp cao.

Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:

Mặc dù các mã sản phẩm trên có sự tương đồng về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách bắt vít), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:

Không được lắp lẫn con trượt WON lên thanh ray của hãng khác (và ngược lại) vì sự sai lệch vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến kẹt bi, mòn cục bộ hoặc phá hủy rãnh trượt cơ học.
Giải pháp thay thế nâng cấp máy tối ưu: Khi thiết bị cơ điện cần chuyển đổi sang sử dụng con trượt tải nặng WON Hàn Quốc để tăng độ êm và độ bền, giải pháp kỹ thuật chuẩn xác và an toàn nhất là thay thế đồng bộ cả cụm thanh ray dẫn hướng và khối con trượt WON.

6. Ưu điểm nổi bật của Con trượt tải nặng WON H-R Series

Khả năng chịu tải trọng siêu nặng: 4 hàng bi đường kính lớn tuần hoàn khép kín, phân bổ lực cắt và tải trọng nén đồng đều theo cả 4 hướng.
Độ cứng vững cơ học phi thường: Chống biến dạng đàn hồi khi trục máy chịu lực va đập hoặc rung động gia công lớn.
Chuyển động siêu êm – Tốc độ cao: Bề mặt rãnh trượt tôi mài siêu bóng giúp hệ số ma sát trượt chỉ từ 0.002 – 0.003, vận hành êm ái ở tốc độ cao.
Khung giữ bi an toàn độc quyền: Giữ bi chắc chắn trong khối trượt, loại bỏ nguy cơ rơi rớt bi khi bảo dưỡng thi công.
Hệ thống phớt chắn bụi toàn diện: Phớt cao su kỹ thuật hai đầu và phớt đáy ngăn chặn hoàn toàn phoi tiện mạt sắt và giữ kín dầu mỡ bôi trơn.

7. Ứng dụng thực tế của Con trượt tải nặng WON H-R Series

Máy công cụ CNC: Máy phay CNC, máy tiện CNC, máy mài phẳng, máy gia công trung tâm (Machining Center).
Máy chế biến gỗ và cắt đá công nghiệp: Máy CNC router đa đầu, máy cưa bàn trượt, máy cắt đá granite.
Máy cắt kim loại Plasma / Laser công suất lớn: Dẫn hướng dầm trục X, Y đòi hỏi độ ổn định và độ cứng vững cao.
Dây chuyền tự động hóa hạng nặng: Cánh tay robot bốc dỡ phôi đúc, hệ thống nâng chuyển pallet tải nặng.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt tải nặng WON H-R Series

Làm sạch mặt phẳng gá: Vệ sinh sạch sẽ bàn máy và rãnh ray trượt, lau sạch dầu bảo quản bằng dung môi chuyên dụng.
Sử dụng dưỡng nhựa khi trượt khối: Luôn áp sát dưỡng nhựa vào đầu thanh ray kim loại rồi nhẹ nhàng đẩy con trượt sang. Tuyệt đối không dùng búa sắt gõ ép.
Siết bu lông theo quy trình đối xứng: Sử dụng bu lông cấp bền cao (10.9 hoặc 12.9), siết đều tay theo hình chéo đối xứng và dùng cờ lê lực kiểm tra lực siết quy định.
Bôi trơn định kỳ: Tra mỡ chịu tải cực áp (EP Grease gốc Lithium) định kỳ thông qua vú mỡ của con trượt để bảo vệ tối đa tuổi thọ bi và rãnh trượt.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

Cam kết sản phẩm chính hãng: Cam kết sản phẩm con trượt và thanh ray WON nhập khẩu chính hãng mới 100%, đúng xuất xứ WONST Hàn Quốc, đạt đầy đủ tiêu chuẩn dung sai và chất lượng xuất xưởng.
Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các dòng con trượt và thanh ray vuông WON.
Chính sách đổi trả: Hỗ trợ đổi mới linh hoạt, nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, giao hàng hỏa tốc tận nơi trên toàn quốc.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm tại CNC24H sẵn sàng hỗ trợ tính toán tải trọng, lựa chọn model và hướng dẫn lắp đặt tối ưu cho quý khách hàng.

10. Thông tin liên hệ & Báo giá Con trượt WON Hàn Quốc

Quý khách hàng và quý doanh nghiệp có nhu cầu tư vấn kỹ thuật hoặc nhận báo giá tốt nhất cho sản phẩm Con trượt vuông Won tiêu chuẩn H15R | H55R – Won, vui lòng liên hệ ngay với CNC24H:

Đơn vị cung cấp: CNC24H – Hệ thống phân phối linh kiện ray trượt, con trượt và thiết bị tự động hóa công nghiệp
Hotline / Zalo: 0886 828 181 / 0968 696 598
Website: https://cnc24h.com.vn
Email: engineer01@metrofa.com
Địa chỉ: Phân phối và giao hàng toàn quốc

CNC24H hân hạnh đồng hành cùng sự thành công và phát triển bền vững của quý khách hàng trên mọi công trình máy móc tự động hóa!
