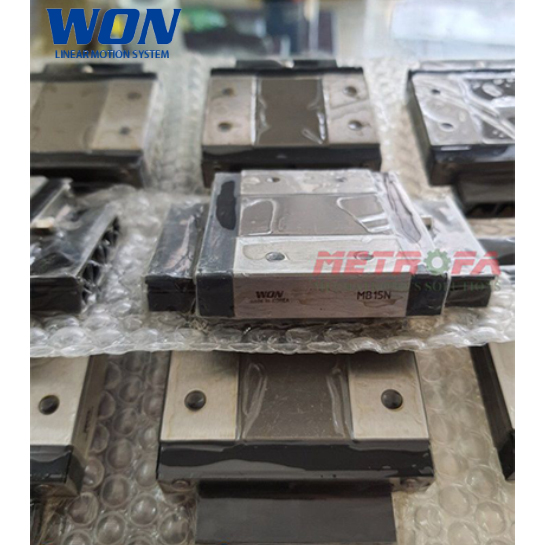

Con trượt bản rộng MB7N MB9N MB12N MB15N – Won

1. Giới thiệu tổng quan về Con trượt bản rộng WON MB-N Series

Con trượt bản rộng WON MB-N Series (MB7N, MB9N, MB12N, MB15N) (hay còn được ký hiệu phân loại là MB-B Series) là dòng con trượt vuông siêu nhỏ bản rộng tiêu chuẩn (Standard Wide Miniature Linear Guide) thuộc MB Series, được nghiên cứu và sản xuất bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành dẫn hướng tuyến tính vi mô chính xác cao.

Dòng MB-N Series được thiết kế theo kích thước thân tiêu chuẩn (Standard Length Block), sở hữu ma trận 4 lỗ ren bắt vít chắc chắn kết hợp với bản ray siêu rộng. Đây là giải pháp hoàn hảo để thay thế cụm hai thanh ray trượt hẹp song song bằng một thanh ray đơn duy nhất, mang lại độ cứng vững uốn Roll, Pitch và Yaw tối ưu, giảm thiểu đáng kể thời gian căn chỉnh độ song song trong chế tạo máy móc tự động hóa chính xác cao.

2. Cấu tạo cơ khí & Nguyên lý hoạt động của Con trượt bản rộng WON MB-N Series

Con trượt bản rộng WON MB-N Series hội tụ đầy đủ những ưu thế kỹ thuật đột phá của WONST:

• Bản ray rộng và khối trượt tiêu chuẩn: Tăng diện tích tiếp xúc và khoảng cách giữa 2 rãnh bi, giúp mô-men kháng lật Roll Moment MR tăng vọt gấp 3 – 4 lần so với dòng mini thông thường.
• Vật liệu thép không gỉ Martensitic SUS: Thân con trượt và ray được tôi cứng đạt 58 – 62 HRC, kháng mài mòn cơ học, chống ăn mòn hóa học và chống gỉ sét tuyệt đối trong môi trường sản xuất nghiêm ngặt.
• 2 hàng bi Gothic Arch 45° tuần hoàn kín: Tiếp xúc 4 điểm đối xứng giúp con trượt chịu tải trọng đều theo 4 hướng vuông góc và ngang hông.
• Hệ thống nẹp lồng giữ bi thông minh (Ball Retainer): Giữ bi cố định an toàn, giúp việc lắp ráp hoặc tháo gỡ bảo trì diễn ra thuận lợi mà không sợ rơi rớt bi.
• Phớt chắn bụi bảo vệ kín khít (End Seal UU): Hai đầu khối trượt lắp phớt làm kín bằng cao su chịu dầu, chống bụi bẩn xâm nhập và chống chảy mỡ bôi trơn.

3. Bảng thông số kỹ thuật chi tiết Con trượt bản rộng WON MB7N, MB9N, MB12N, MB15N

Thông số kích thước hình học và tải trọng định mức tiêu chuẩn của dòng WON MB-N Series theo Catalog chính hãng WONST:

Bảng 1: Kích thước hình học con trượt bản rộng WON MB-N Series (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Khả năng chịu mô-men uốn của Con trượt WON MB-N Series

4. So sánh chi tiết biến thể bản rộng tiêu chuẩn (MB-N) và khối ngắn (MB-C)

Bảng đối chiếu kỹ thuật chi tiết giữa hai biến thể bản rộng trong hệ thống WON MB Series:

5. So sánh con trượt bản rộng WON MB-N với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn kích thước công nghiệp ISO/DIN, con trượt WON MB-N Series tương thích hoàn hảo về kích thước lắp đặt với các dòng ray bản rộng mini tương đương:

• So sánh với dòng tương đương của HIWIN (MGW-H / MGW tiêu chuẩn: MGW7H, MGW9H, MGW12H, MGW15H): Chiều cao lắp ráp H, rộng W, bước lỗ bắt ốc B × C hoàn toàn đồng nhất. Con trượt WONST Hàn Quốc sở hữu độ hoàn thiện cơ khí cao, bi lăn êm mượt và chống rơ lắc tốt.
• So sánh với dòng tương đương của PMI (MSD-M tiêu chuẩn): Kích thước bao ngoài và thông số ray dẫn hướng tương thích cao, mang lại sự yên tâm tuyệt đối khi thay thế bảo dưỡng máy móc.
• So sánh với dòng tương đương của CPC (MRW-M / MRW tiêu chuẩn): Cả hai đều chế tạo từ thép không gỉ SUS nguyên khối và tích hợp khung giữ bi an toàn chống rơi bi.
• So sánh với dòng tương đương của THK (RSR-WV Series): WONST có nền tảng sản xuất OEM lâu năm cho THK, độ chính xác và tuổi thọ tiệm cận dòng cao cấp Nhật Bản với chi phí đầu tư kinh tế.

6. Ưu điểm nổi bật của Con trượt bản rộng WON MB-N Series

• Khả năng chống lật mô-men Roll và Pitch cực đại: Cho phép hệ thống dẫn hướng cơ khí chỉ cần bố trí 1 thanh ray duy nhất mà vẫn vận hành vững chãi.
• Tải trọng định mức vượt trội: Thiết kế thân tiêu chuẩn chứa nhiều hàng bi tiếp xúc, chịu tải nặng hơn 50% so với bản ngắn.
• Vật liệu thép không gỉ cao cấp SUS: Chống ăn mòn hóa học, chống gỉ sét tuyệt đối, thích hợp cho phòng sạch y tế và công nghiệp bán dẫn.
• Tốc độ di chuyển cao 13 – 15 m/phút: Hệ số ma sát trượt siêu nhỏ 0.002 – 0.004 giúp hệ thống vận hành êm ái, ít sinh nhiệt.
• An toàn khi thao tác thi công: Khung giữ bi độc quyền bảo vệ an toàn viên bi thép bên trong khối trượt.

7. Ứng dụng thực tế của Con trượt bản rộng WON MB-N Series

• Cơ cấu dẫn hướng bàn trượt đơn ray: Thiết bị gắp chip bán dẫn SMT, máy kiểm tra bản mạch điện tử quang học.
• Ngành thiết bị y tế y sinh: Máy phân tích mẫu máu tự động, thiết bị ly tâm phân lập tế bào, cơ cấu bàn soi kính hiển vi.
• Máy in 3D công nghiệp tốc độ cao: Trục X và trục Y đòi hỏi độ cứng vững chống rung rơ tuyệt đối để bề mặt in láng mịn.
• Máy khắc Laser mini: Cơ cấu di chuyển đầu quét quang học chính xác cao.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt bản rộng WON MB-N Series

1. Làm sạch mặt phẳng gá: Vệ sinh sạch sẽ bàn máy và rãnh ray trượt bản rộng trước khi đặt linh kiện.
2. Sử dụng dưỡng nhựa đi kèm: Luôn áp sát dưỡng nhựa vào đầu thanh ray kim loại rồi nhẹ nhàng đẩy con trượt sang. Không dùng lực búa gõ ép.
3. Siết bu lông đúng lực tiêu chuẩn: Sử dụng bu lông đúng kích cỡ tiêu chuẩn, siết theo hình chéo đối xứng để thân khối trượt áp đều vào mặt chuẩn máy.
4. Tra mỡ định kỳ: Tra mỡ bôi trơn chuyên dụng phòng sạch (Lithium Soap Base) định kỳ vào vú mỡ để bảo đảm con trượt vận hành bền bỉ.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm con trượt và thanh ray WON nhập khẩu chính hãng mới 100%, đúng xuất xứ WONST Hàn Quốc, đạt đầy đủ tiêu chuẩn dung sai và chất lượng xuất xưởng.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các dòng con trượt và thanh ray vuông WON.
• Chính sách đổi trả: Hỗ trợ đổi mới linh hoạt, nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
• Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, giao hàng hỏa tốc tận nơi trên toàn quốc.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm tại CNC24H sẵn sàng hỗ trợ tính toán tải trọng, lựa chọn model và hướng dẫn lắp đặt tối ưu cho quý khách hàng.

10. Thông tin liên hệ & Báo giá Con trượt WON Hàn Quốc

Quý khách hàng và quý doanh nghiệp có nhu cầu tư vấn kỹ thuật hoặc nhận báo giá tốt nhất cho sản phẩm Con trượt bản rộng MB7N MB9N MB12N MB15N – Won, vui lòng liên hệ ngay với CNC24H:

• Đơn vị cung cấp: CNC24H – Hệ thống phân phối linh kiện ray trượt, con trượt và thiết bị tự động hóa công nghiệp
• Hotline / Zalo: 0886 828 181 / 0968 696 598
• Website: https://cnc24h.com.vn
• Email: engineer01@metrofa.com
• Địa chỉ: Phân phối và giao hàng toàn quốc

CNC24H hân hạnh đồng hành cùng sự thành công và phát triển bền vững của quý khách hàng trên mọi công trình máy móc tự động hóa!
