1. Giới thiệu tổng quan về Con trượt có cánh WON S-F Series

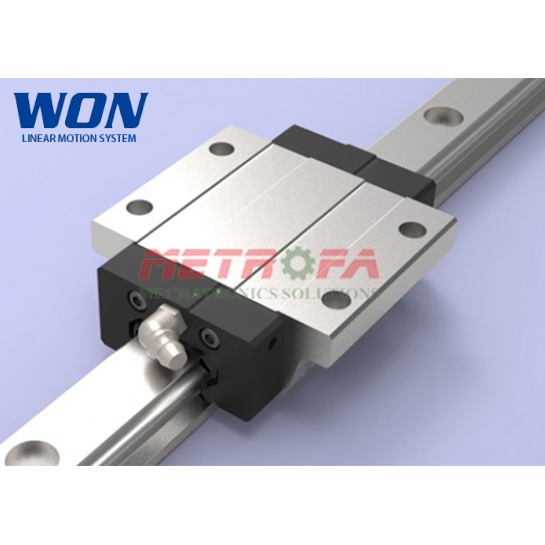

Con trượt có cánh WON S-F Series (S15F, S20F, S25F) là dòng con trượt vuông công nghiệp kích thước tiêu chuẩn dạng mặt bích có cánh (Flange Block) thuộc S Series, được nghiên cứu và chế tạo bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành cơ khí dẫn hướng tuyến tính chính xác cao.

Dòng S-F Series được thiết kế theo dạng mặt bích mở rộng sang hai bên (Flange Type) với 4 lỗ bắt bu lông ren tiện lợi, cho phép kỹ sư linh hoạt bắt bu lông từ trên mặt bích xuống hoặc từ dưới tấm gá máy lên. Thiết kế mặt bích rộng mang lại diện tích tiếp xúc gá đặt lớn, tăng cường tối đa độ cứng vững cơ học và khả năng phân bổ tải trọng cho các kết cấu bàn máy công nghiệp chịu tải trọng nặng.

2. Cấu tạo cơ khí & Nguyên lý hoạt động của Con trượt có cánh WON S-F Series

Con trượt mặt bích WON S-F Series sở hữu kết cấu cơ khí vững chắc theo công nghệ tiên tiến hàng đầu Hàn Quốc:

• Mặt bích có cánh mở rộng tiện lợi: Diện tích bề mặt gá lớn gấp 1.5 lần so với khối vuông thông thường, giúp liên kết với bàn máy cực kỳ chắc chắn, chống biến dạng khi chịu tải rung lắc.
• Cấu trúc 4 hàng bi tuần hoàn chịu tải 4 hướng: Bố trí góc tiếp xúc 45° đối xứng, chịu tải trọng cân bằng theo cả 4 phương (hướng tâm, ngược hướng tâm và tải ngang).
• Vật liệu thép hợp kim tôi cứng toàn phần: Bề mặt rãnh trượt tôi đạt độ cứng 58 – 62 HRC, kháng mài mòn và chịu tải va đập cơ học xuất sắc.
• Khung lồng giữ bi an toàn độc quyền (Ball Retainer): Giữ cố định bi thép trong thân con trượt khi tháo rời khỏi ray, không lo rơi rớt bi.
• Phớt chắn bụi bảo vệ kín khít: Phớt cao su kỹ thuật hai đầu ngăn chặn triệt để mạt phoi, bụi bẩn công nghiệp và giữ kín lớp mỡ bôi trơn.

3. Bảng thông số kỹ thuật chi tiết Con trượt có cánh WON S15F, S20F, S25F

Bảng kích thước hình học và thông số tải trọng định mức tiêu chuẩn của dòng WON S-F Series:

Bảng 1: Kích thước hình học con trượt có cánh WON S-F Series (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Khả năng chịu mô-men uốn của Con trượt WON S-F Series

4. So sánh chi tiết biến thể mặt bích có cánh (S-F) và khối vuông tiêu chuẩn (S-R)

Bảng đối chiếu đặc tính kỹ thuật giữa hai cấu hình cơ bản trong dòng công nghiệp WON S Series:

5. So sánh con trượt có cánh WON S-F với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn kích thước công nghiệp quốc tế, con trượt WON S-F Series tương thích về kích thước mặt gá lắp ghép với các dòng mặt bích có cánh tương đương:

• So sánh với dòng tương đương của HIWIN (HGW-CC / HGW-CA Series: HGW15CC, HGW20CC, HGW25CC): Chiều cao lắp ráp H, rộng mặt bích W và bước ren bắt ốc B × C hoàn toàn đồng nhất. Con trượt WONST Hàn Quốc vận hành êm mượt, độ chính xác cao và tuổi thọ bền bỉ.
• So sánh với dòng tương đương của PMI (MSA-E / MSB-E Series: MSA15E, MSA20E, MSA25E): Tương đương về kích thước bao ngoài và thông số lắp đặt ray dẫn hướng.
• So sánh với dòng tương đương của CPC (ARC-FN / ARC-FS Series): Kích thước hình học bao ngoài hoàn toàn tương đồng, khả năng chịu tải trọng công nghiệp bền bỉ.
• So sánh với dòng tương đương của THK (HSR-A / HSR-B Series): WONST có bề dày kinh nghiệm OEM cho THK Japan, đem lại chất lượng tin cậy tương đương với chi phí đầu tư kinh tế.

6. Ưu điểm nổi bật của Con trượt có cánh WON S-F Series

• Mặt bích rộng liên kết cực kỳ chắc chắn: Tăng diện tích tiếp xúc với bàn máy, dập tắt rung lắc cơ học và phân tán lực tác động hiệu quả.
• Lắp đặt bu lông hai chiều linh hoạt: Lỗ ren mặt bích cho phép bắt ốc từ trên xuống hoặc từ dưới lên, vô cùng thuận tiện khi thiết kế cụm cơ khí phức tạp.
• Chịu tải trọng công nghiệp lớn 4 hướng: 4 hàng bi tuần hoàn chịu tải cân bằng, đảm bảo độ cứng vững cơ học lâu dài.
• Độ chính xác cao – Chuyển động siêu êm: Bề mặt rãnh trượt mài siêu mịn giúp bi lăn trơn tru, giảm ma sát và giảm phát nhiệt.
• Khung giữ bi an toàn – Phớt chắn bụi kín khít: Bảo vệ đường bi an toàn khỏi mạt phoi và giữ mỡ bôi trơn tối đa.

7. Ứng dụng thực tế của Con trượt có cánh WON S-F Series

• Bàn máy gia công cơ khí lớn: Bàn máy phay, máy tiện, máy CNC gỗ công nghiệp tải nặng.
• Máy cắt Laser kim loại tấm và Plasma: Cụm trục cầu dầm ngang đòi hỏi mặt bích lớn để bắt tấm dầm cứng vững.
• Dây chuyền tự động hóa công nghiệp: Robot xếp dỡ bao bì, máy đóng chai tự động, băng tải chuyển phôi nặng.
• Cơ cấu nâng hạ thủy lực và servo: Bàn nâng cơ khí chịu tải trọng nén và mô-men lật lớn.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt có cánh WON S-F Series

1. Vệ sinh bề mặt tiếp xúc: Lau sạch bề mặt gá đặt ray và con trượt.
2. Sử dụng dưỡng ray dẫn hướng: Áp sát dưỡng nhựa vào đầu thanh ray kim loại rồi nhẹ nhàng đẩy con trượt sang. Không dùng lực búa ép.
3. Siết bu lông đúng lực: Dùng cờ lê lực siết ốc đều tay theo hình chữ X đối xứng trên mặt bích.
4. Tra mỡ bôi trơn định kỳ: Tra mỡ chịu tải công nghiệp định kỳ qua vú mỡ của con trượt.
