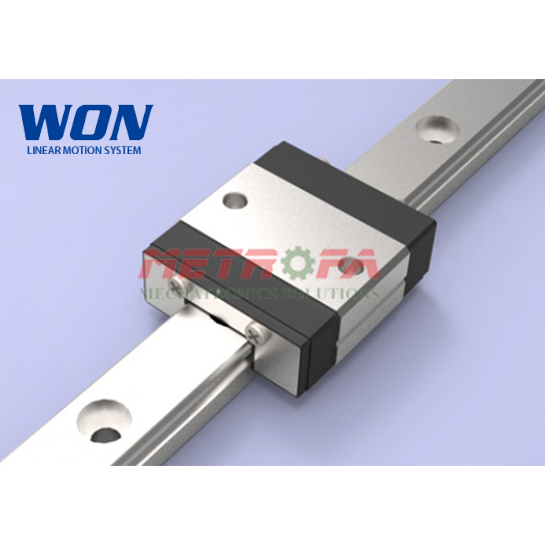

1. Giới thiệu tổng quan về Con trượt Mini WON M-C Series
Con trượt Mini WON M-C Series (M5C, M7C, M9C, M12C, M15C) là dòng con trượt vuông siêu nhỏ (Miniature Linear Guide) cao cấp thuộc M Series, được nghiên cứu và chế tạo bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành cơ khí dẫn hướng chuyển động tuyến tính vi mô chính xác cao.
Đặc biệt, WONST tự hào là nhà sản xuất OEM chiến lược cho nhiều thương hiệu dẫn hướng danh tiếng toàn cầu, trong đó có hãng THK Nhật Bản – thương hiệu nổi tiếng khắt khe về công nghệ luyện kim và độ chính xác cơ khí. Dòng con trượt mini M-C Series được thiết kế theo dạng khối ngắn (Compact Block), giúp tối ưu hóa không gian lắp ráp cơ khí, giảm trọng lượng cụm đầu trượt và đáp ứng yêu cầu chuyển động tốc độ cao trong các hệ thống tự động hóa mini, dây chuyền sản xuất vi mạch bán dẫn và thiết bị y tế hiện đại.
.jpg "Con trượt Mini WON M-C Series chính hãng Hàn Quốc")
2. Cấu tạo và cơ chế hoạt động của Con trượt Mini WON M Series
Con trượt mini WON M Series được gia công cơ khí chính xác theo tiêu chuẩn công nghệ tiên tiến hàng đầu Hàn Quốc với các ưu điểm kỹ thuật vượt trội:
- Vật liệu thép không gỉ cao cấp (Stainless Steel): Thân con trượt và rãnh ray dẫn hướng được chế tạo từ thép không gỉ Martensitic tôi cứng bề mặt đạt 58 – 62 HRC, mang lại khả năng chống ăn mòn hóa học, chống gỉ sét tuyệt vời, đáp ứng tiêu chuẩn phòng sạch y tế và công nghiệp bán dẫn khắt khe.
- Kết cấu 2 hàng bi tuần hoàn tiếp xúc 4 điểm Gothic (Gothic Arch Contact): Thiết kế góc tiếp xúc 45° đối xứng giúp con trượt chịu được tải trọng đồng đều theo cả 4 hướng: tải trọng hướng tâm (Radial), tải trọng ngược (Reverse Radial) và hai hướng bên hông (Lateral), đảm bảo khả năng giữ thăng bằng và độ cứng vững cơ học tối ưu.
- Hệ thống nẹp giữ bi thông minh (Ball Retainer): Tích hợp khung lồng giữ bi độc quyền giúp giữ các viên bi thép cố định trong rãnh tuần hoàn khi rút hoặc tháo khối trượt ra khỏi ray, ngăn ngừa hoàn toàn hiện tượng rơi rụng bi trong quá trình thi công và bảo trì máy.
- Phớt chắn bụi bảo vệ kín khít (End Seal UU): Hai đầu khối trượt tích hợp phớt làm kín bằng cao su tổng hợp chịu dầu đặc chủng, ngăn bụi bẩn và mạt phoi xâm nhập vào đường tuần hoàn bi, đồng thời giữ lớp mỡ bôi trơn không bị rò rỉ ra ngoài.
- Chuyển động siêu êm – Tốc độ cao: Bi lăn được phân loại cấp độ micromet, rãnh bi tôi mài siêu bóng giúp hệ số ma sát trượt chỉ từ 0.002 – 0.004, cho phép vận hành trơn tru ở dải vận tốc 13 – 15 m/phút với độ ồn cực thấp.
.jpg "Thương hiệu dẫn hướng tuyến tính WONST Hàn Quốc")
3. Thông số kỹ thuật chi tiết Con trượt Mini WON M5C, M7C, M9C, M12C, M15C
Dưới đây là bảng thông số hình học và thông số tải trọng định mức tiêu chuẩn chính hãng của các mã con trượt mini khối ngắn WON M-C Series (M5C, M7C, M9C, M12C, M15C):
Bảng 1: Thông số kích thước hình học Con trượt Mini WON M-C Series (Đơn vị: mm)
| Mã sản phẩm |
Kích thước lắp ráp tổng thể (mm) |
Kích thước khối con trượt (mm) |
Kích thước ray tương thích M Series (mm) |
| H (Cao) |
W (Rộng) |
L (Dài) |
L1 (Thân) |
B (Bước ốc) |
Ren bắt M × ℓ |
W1 (Bản ray) |
H1 (Cao ray) |
Bước lỗ P |
| M 5C |
6 |
12 |
17.0 |
9.4 |
8 |
M2 × 1.5 |
5 |
3.7 |
15 |
| M 7C |
8 |
17 |
19.8 |
9.6 |
12 |
M2 × 2.5 |
7 |
5.0 |
15 |
| M 9C |
10 |
20 |
22.4 |
11.8 |
15 |
M3 × 3.0 |
9 |
6.0 |
20 |
| M 12C |
13 |
27 |
26.4 |
12.8 |
20 |
M3 × 3.5 |
12 |
8.0 |
25 |
| M 15C |
16 |
32 |
34.4 |
17.7 |
25 |
M3 × 4.0 |
15 |
10.0 |
40 |
.jpg "Bản vẽ kích thước hình học và bảng thông số kỹ thuật WON M Series")
Bảng 2: Tải trọng định mức & Mô-men cho phép của Con trượt Mini WON M-C Series
| Mã sản phẩm |
Tải trọng động định mức C (N) |
Tải trọng tĩnh định mức C0 (N) |
Mô-men tĩnh Pitch MP (N·m) |
Mô-men tĩnh Yaw MY (N·m) |
Mô-men tĩnh Roll MR (N·m) |
Khối lượng con trượt (g) |
| M 5C |
516 |
757 |
1.3 |
1.3 |
2.01 |
3.1 g |
| M 7C |
901 |
1,136 |
1.9 |
1.9 |
4.14 |
6.4 g |
| M 9C |
1,180 |
1,485 |
3.1 |
3.1 |
6.90 |
9.9 g |
| M 12C |
2,175 |
2,385 |
5.4 |
5.4 |
14.79 |
19.8 g |
| M 15C |
3,418 |
3,895 |
12.2 |
12.2 |
29.99 |
37.8 g |
4. So sánh chi tiết biến thể khối ngắn Compact (M-C) và khối tiêu chuẩn (M-N) của WON
Nhằm hỗ trợ kỹ sư cơ khí và quý khách hàng lựa chọn đúng cấu hình tối ưu nhất cho thiết kế máy móc, bảng dưới đây đối chiếu chi tiết sự khác biệt về kích thước hình học, tải trọng định mức và khả năng chịu mô-men uốn giữa phiên bản khối ngắn Compact (M-C) và phiên bản khối tiêu chuẩn (M-N) trong cùng hệ mini WON M Series:
| Tiêu chí so sánh |
Con trượt khối ngắn WON M-C Series (M5C – M15C) |
Con trượt tiêu chuẩn WON M-N Series (M5N – M15N) |
| Kiểu dáng thân khối |
Khối vuông siêu nhỏ dạng ngắn (Compact Short Block) |
Khối vuông siêu nhỏ tiêu chuẩn (Standard Normal Block) |
| Chiều cao lắp ráp (H) |
Đồng nhất theo từng size: H=6mm (cỡ 5) đến H=16mm (cỡ 15) |
Hoàn toàn giống M-C: H=6mm (cỡ 5) đến H=16mm (cỡ 15) |
| Bề rộng khối trượt (W) |
Đồng nhất: W=12mm (cỡ 5) đến W=32mm (cỡ 15) |
Hoàn toàn giống M-C: W=12mm (cỡ 5) đến W=32mm (cỡ 15) |
| Chiều dài tổng thể (L) |
Ngắn gọn hơn 15 – 25% (L = 17.0mm đến 34.4mm) |
Dài hơn (L = 20.0mm đến 44.4mm) |
| Khoảng cách lỗ bắt vít (B × C) |
Chỉ có 1 hàng 2 lỗ ren ngang (B = 8 đến 25mm, C = –) |
Có 4 lỗ ren ma trận (B × C với bước C = 7 đến 20mm) |
| Tải trọng định mức (C / C0) |
Tải trọng thiết kế tối ưu cho hành trình nhẹ, tốc độ cao |
Tải trọng cao hơn 25 – 35% nhờ số lượng bi tuần hoàn lớn hơn |
| Khả năng chịu mô-men (MP / MY / MR) |
Phù hợp cụm trượt đôi trên ray hoặc cơ cấu tải nhẹ |
Khả năng chống lật mô-men Pitch và Yaw cao hơn gấp 1.5 – 2 lần |
| Khối lượng bản thân con trượt |
Siêu nhẹ: chỉ từ 3.1g (M5C) đến 37.8g (M15C) |
Từ 4.0g (M5N) đến 57.6g (M15N) |
| Ứng dụng thiết kế phù hợp |
Không gian bị giới hạn chiều dài trục trượt, cụm gắp tốc độ cao cần triệt tiêu quán tính |
Trục máy cần độ cứng vững cao hơn, chịu lực uốn mô-men lớn |
5. So sánh con trượt Mini WON với các dòng tương đương trên thị trường
Nhờ tiêu chuẩn hóa kích thước cơ khí theo quy chuẩn quốc tế (ISO/DIN), con trượt Mini WON M-C Series của thương hiệu WONST (Hàn Quốc) có khả năng tương thích cao về kích thước mặt gá lắp ghép với các thương hiệu dẫn hướng tuyến tính hàng đầu thế giới:
- So sánh với dòng tương đương của HIWIN (MGN-C Series: MGN7C, MGN9C, MGN12C, MGN15C): Hoàn toàn đồng nhất về kích thước chiều cao lắp ráp H, chiều rộng W và kích thước ray trượt tương ứng. Con trượt WON nổi bật với nguồn gốc xuất xứ chính hãng Hàn Quốc, bề mặt thép không gỉ được xử lý tinh xảo với độ bóng cao, vận hành êm ái và ít sinh nhiệt ở tần suất cao.
- So sánh với dòng tương đương của PMI (MSC-M / MSC-C Series): Tương đương về kích thước bao ngoài và thông số lắp đặt ray dẫn hướng. Sản phẩm WON thừa hưởng công nghệ sản xuất OEM khắt khe cho thị trường Nhật Bản, độ đồng đều vi mô giữa các khối trượt cực cao, độ rơ lắc đạt cấp độ chuẩn xác cao.
- So sánh với dòng tương đương của CPC (MR-M / MR-C Series: MR7M, MR9M, MR12M, MR15M): Kích thước hình học bao ngoài hoàn toàn tương đồng. Cả hai dòng đều tích hợp nẹp giữ bi an toàn chống rơi bi và vật liệu thép không gỉ nguyên khối, đáp ứng hoàn hảo tiêu chuẩn phòng sạch y sinh và điện tử.
- So sánh với dòng tương đương của THK (RSR-M / RSR-C Series): WONST từng là nhà sản xuất OEM phụ tùng chính cho THK Japan. Do đó, độ chính xác hình học, biên dạng rãnh trượt và độ bền tuổi thọ của con trượt WON tiệm cận tiêu chuẩn chất lượng cao cấp của Nhật Bản nhưng với chi phí đầu tư kinh tế và thời gian giao hàng nhanh hơn đáng kể.
Lưu ý kỹ thuật quan trọng khi so sánh và thay thế tương đương:
Mặc dù các mã sản phẩm trên có sự tương đồng về kích thước khung gá lắp đặt bên ngoài (chiều cao H, chiều rộng W, khoảng cách bắt vít), tuy nhiên mỗi hãng sản xuất đều có biên dạng rãnh dẫn hướng bi (Gothic Arch Profile) và đường kính viên bi hoàn toàn độc quyền. Do đó:
- Không được lắp lẫn con trượt WON lên thanh ray của hãng khác (và ngược lại) vì sự sai lệch vi mô về bán kính rãnh dẫn hướng sẽ dẫn đến kẹt bi, mòn cục bộ hoặc phá hủy rãnh trượt cơ học.
- Giải pháp thay thế nâng cấp máy tối ưu: Khi thiết bị cơ điện cần chuyển đổi sang sử dụng con trượt mini WON Hàn Quốc để tăng độ êm và độ bền, giải pháp kỹ thuật chuẩn xác và an toàn nhất là thay thế đồng bộ cả cụm thanh ray dẫn hướng và khối con trượt WON.
6. Ưu điểm nổi bật của Con trượt Mini WON M-C Series
- Thiết kế siêu nhỏ gọn, tối ưu không gian: Chiều cao lắp ráp chỉ từ 6mm đến 16mm, lý tưởng cho những không gian lắp ráp chật hẹp và các cơ cấu dẫn hướng cơ điện thu nhỏ.
- Vật liệu thép không gỉ cao cấp: Chống ăn mòn hóa học, chống gỉ sét tuyệt đối, thích hợp cho môi trường ẩm ướt, phòng sạch sinh học và dây chuyền sản xuất bo mạch điện tử.
- Tuổi thọ vượt trội: Trong môi trường làm việc được bảo dưỡng bôi trơn tốt, tuổi thọ vận hành liên tục của con trượt WON có thể đạt tới 100.000 giờ.
- Tốc độ cao và chuyển động siêu mượt: Cho phép vận hành ở tốc độ di chuyển nhanh từ 13 – 15 m/phút, hệ số ma sát cực thấp, chuyển động êm ái và triệt tiêu tiếng ồn rung chấn hiệu quả.
- An toàn khi tháo lắp bảo dưỡng: Hệ thống nẹp giữ bi độc quyền giúp kỹ thuật viên yên tâm tháo rời khối trượt khỏi thanh ray mà không sợ rơi rụng bi gây gián đoạn thi công.
- Tiêu chuẩn công nghiệp quốc tế: Dễ dàng tích hợp vào bản vẽ thiết kế máy móc mới hoặc thay thế tương đương cho các hệ thống ray trượt mini hiện hữu trên thị trường.
7. Ứng dụng thực tế của Con trượt Mini WON M-C Series
Nhờ đặc tính siêu nhỏ gọn, chống gỉ sét và độ chính xác cơ học cao, con trượt mini WON M-C Series được ứng dụng rộng rãi trong nhiều ngành công nghiệp công nghệ cao:
- Công nghiệp sản xuất bán dẫn: Cơ cấu gắp chip tự động (Pick and Place), máy kiểm tra vi mạch wafer, máy hàn chip điện tử SMT.
- Ngành thiết bị y tế và sinh hóa: Máy xét nghiệm mẫu máu tự động, thiết bị chiết rót định lượng dung dịch sinh học, cánh tay robot phẫu thuật nội soi.
- Máy in 3D công nghiệp & Khắc Laser mini: Cơ cấu dẫn hướng trục X, Y đòi hỏi độ phân giải di chuyển mịn, không rung rơ để bản in đạt độ sắc nét tuyệt đối.
- Thiết bị quang học và đo lường chính xác: Bàn soi kính hiển vi điện tử tự động, máy đo tọa độ quang học 2D/3D.
- Cơ cấu robot tự động hóa phòng sạch: Các tay gắp mini, cơ cấu phân loại linh kiện tự động đòi hỏi độ sạch cao không bụi bẩn.
8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt Mini WON M-C Series
- Làm sạch bề mặt lắp ghép: Dùng khăn mềm chuyên dụng không xơ sợi lau sạch bụi bẩn, phoi cơ khí và lớp dầu bảo quản trên bề mặt bàn máy và ray trượt.
- Sử dụng dưỡng ray dẫn hướng khi trượt khối: Luôn giữ con trượt trên dưỡng nhựa bảo vệ đi kèm, áp sát đầu dưỡng nhựa vào đầu thanh ray kim loại rồi nhẹ nhàng đẩy con trượt trượt sang. Tuyệt đối không dùng búa hoặc lực ép thô bạo khi khối trượt chưa vào khớp rãnh bi.
- Siết bu lông đúng lực tiêu chuẩn: Sử dụng bu lông đúng kích cỡ tiêu chuẩn (M2 đối với M5C/M7C, M3 đối với M9C/M12C/M15C), siết nhẹ đều các ốc trước, sau đó dùng cờ lê cân lực siết chặt đối xứng để tránh làm cong vênh thân con trượt.
- Tra mỡ bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng cho chuyển động tuyến tính tốc độ cao (mỡ gốc Lithium phòng sạch), tra mỡ định kỳ thông qua vú mỡ hoặc phết mỏng đều lên bề mặt rãnh bi của thanh ray để duy trì tuổi thọ và độ êm ái tối đa.
9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H
- Cam kết sản phẩm chính hãng: Cam kết sản phẩm con trượt và thanh ray WON nhập khẩu chính hãng mới 100%, đúng xuất xứ WONST Hàn Quốc, đạt đầy đủ tiêu chuẩn dung sai và chất lượng xuất xưởng.
- Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các dòng con trượt và thanh ray vuông WON.
- Chính sách đổi trả: Hỗ trợ đổi mới linh hoạt, nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
- Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, giao hàng hỏa tốc tận nơi trên toàn quốc.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm tại CNC24H sẵn sàng hỗ trợ tính toán tải trọng, lựa chọn model và hướng dẫn lắp đặt tối ưu cho quý khách hàng.
