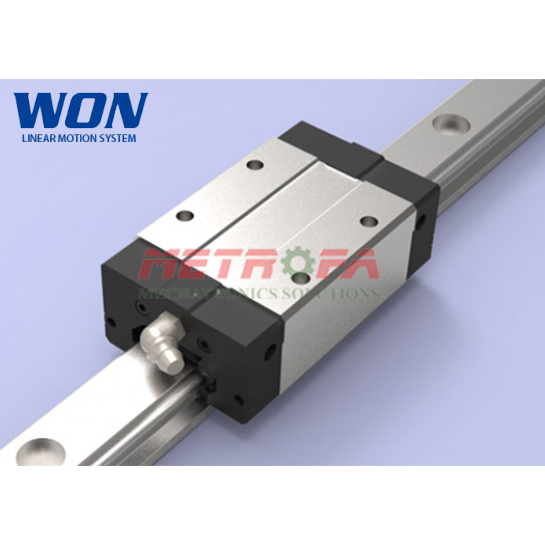

Con trượt tiêu chuẩn S15R S20R S25R – Won

1. Giới thiệu tổng quan về Con trượt tiêu chuẩn WON S-R Series

Con trượt tiêu chuẩn WON S-R Series (S15R, S20R, S25R) là dòng con trượt vuông công nghiệp kích thước tiêu chuẩn dạng khối vuông cao (Standard High Square Block) thuộc S Series, được nghiên cứu và chế tạo bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành cơ khí dẫn hướng tuyến tính chính xác cao.

Dòng S-R Series được thiết kế dạng khối vuông tiêu chuẩn không cánh, sở hữu chiều cao lắp ráp H theo đúng quy chuẩn công nghiệp quốc tế phổ thông, kết hợp 4 lỗ ren bắt vít từ trên xuống, mang lại khả năng chịu tải trọng nặng đa hướng, độ cứng vững uốn vượt trội và tuổi thọ vận hành bền bỉ trên các dây chuyền sản xuất tự động hóa hiện đại.

2. Cấu tạo cơ khí & Nguyên lý hoạt động của Con trượt WON S-R Series

Con trượt WON S-R Series được tối ưu hóa cấu trúc cơ khí đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp chế tạo máy:

• Cấu trúc 4 hàng bi tuần hoàn chịu tải 4 hướng: Bố trí 4 rãnh bi tiếp xúc góc 45° đối xứng, giúp con trượt chịu tải trọng đều theo phương thẳng đứng (tải trọng hướng tâm và ngược hướng tâm) cũng như phương ngang hông.
• Thép hợp kim tôi cứng chất lượng cao: Bề mặt rãnh lăn bi được tôi mài chính xác đạt độ cứng 58 – 62 HRC, chống mài mòn và hạn chế tối đa độ biến dạng đàn hồi khi tải nặng.
• Lồng giữ bi an toàn độc quyền (Ball Retainer): Giữ cố định bi thép trong thân khối trượt khi tháo con trượt ra khỏi ray, bảo đảm an toàn khi thi công bảo trì.
• Phớt chắn bụi bảo vệ kín khít hai đầu: Tấm gạt bụi cao su kỹ thuật ngăn chặn phoi cắt gọt kim loại, bụi bẩn xâm nhập vào đường bi và giữ kín chất bôi trơn.
• Vận hành êm ái – Giảm ma sát: Chuyển động nhẹ nhàng với hệ số ma sát trượt chỉ từ 0.002 – 0.003, triệt tiêu tiếng ồn rung chấn hiệu quả.

3. Bảng thông số kỹ thuật chi tiết Con trượt tiêu chuẩn WON S15R, S20R, S25R

Bảng kích thước hình học và thông số tải trọng định mức tiêu chuẩn của dòng WON S-R Series:

Bảng 1: Kích thước hình học con trượt WON S-R Series (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Khả năng chịu mô-men uốn của Con trượt WON S-R Series

4. So sánh chi tiết biến thể khối vuông tiêu chuẩn (S-R) và mặt bích có cánh (S-F)

Bảng đối chiếu đặc tính kỹ thuật giữa hai cấu hình cơ bản trong dòng công nghiệp WON S Series:

5. So sánh con trượt tiêu chuẩn WON S-R với các dòng tương đương trên thị trường

Nhờ tuân thủ tiêu chuẩn kích thước công nghiệp ISO/DIN, con trượt WON S-R Series tương thích về kích thước mặt gá lắp đặt với các dòng khối vuông tương đương:

• So sánh với dòng tương đương của HIWIN (HGH-CA Series: HGH15CA, HGH20CA, HGH25CA): Chiều cao lắp ráp H=28/30/36mm và bề rộng W tương thích hoàn toàn. Con trượt WONST Hàn Quốc vận hành êm mượt, độ chính xác cao và tuổi thọ bền bỉ.
• So sánh với dòng tương đương của PMI (MSA-S / MSB-S Series): Kích thước bao ngoài và thông số ray dẫn hướng tương thích cơ học cao.
• So sánh với dòng tương đương của CPC (ARC-MN / ARC-MS Series): Tương đương về kích thước và tải trọng định mức công nghiệp.
• So sánh với dòng tương đương của THK (HSR-R Series): WONST có bề dày lịch sử OEM cho THK Japan, đem lại chất lượng tin cậy tương đương với chi phí đầu tư tối ưu.

6. Ưu điểm nổi bật của Con trượt tiêu chuẩn WON S-R Series

• Thiết kế khối vuông tiêu chuẩn công nghiệp: Dễ dàng tích hợp vào mọi bản vẽ thiết kế máy móc tự động hóa.
• Khả năng chịu tải trọng lớn đa hướng: 4 hàng bi tuần hoàn chịu tải đồng đều 4 hướng, đảm bảo độ cứng vững cơ học tuyệt hảo.
• Độ chính xác cao – Chuyển động siêu êm: Bề mặt rãnh mài siêu mịn giúp bi lăn trơn tru, giảm ma sát và giảm phát nhiệt.
• Khung giữ bi an toàn: Ngăn chặn rơi rụng bi khi tháo lắp khối trượt khỏi ray.
• Phớt chắn bụi bảo vệ toàn diện: Ngăn ngừa bụi bẩn và kéo dài tuổi thọ chất bôi trơn.

7. Ứng dụng thực tế của Con trượt tiêu chuẩn WON S-R Series

• Máy CNC gỗ, máy khắc Laser và máy cắt Plasma: Dẫn hướng trục X, Y đòi hỏi độ cứng vững và chịu tải tốt.
• Dây chuyền tự động hóa và robot công nghiệp: Băng chuyền chuyển phôi, cơ cấu tay gắp robot, bàn trượt servo.
• Máy đóng gói và in ấn công nghiệp: Máy dán thùng, máy in offset, cơ cấu cấp liệu tự động.
• Thiết bị kiểm tra và đo lường chính xác: Bàn dịch chuyển tọa độ tự động.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt WON S-R Series

1. Làm sạch mặt phẳng gá: Vệ sinh sạch sẽ bàn máy và rãnh ray trượt.
2. Sử dụng dưỡng nhựa đi kèm: Luôn áp sát dưỡng nhựa vào đầu thanh ray kim loại rồi nhẹ nhàng đẩy con trượt sang. Không dùng búa gõ ép.
3. Siết bu lông đúng lực: Dùng cờ lê lực siết ốc đều tay theo hình chéo đối xứng.
4. Tra mỡ bôi trơn định kỳ: Tra mỡ chịu tải công nghiệp định kỳ qua vú mỡ của con trượt.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm con trượt và thanh ray WON nhập khẩu chính hãng mới 100%, đúng xuất xứ WONST Hàn Quốc, đạt đầy đủ tiêu chuẩn dung sai và chất lượng xuất xưởng.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các dòng con trượt và thanh ray vuông WON.
• Chính sách đổi trả: Hỗ trợ đổi mới linh hoạt, nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
• Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, giao hàng hỏa tốc tận nơi trên toàn quốc.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm tại CNC24H sẵn sàng hỗ trợ tính toán tải trọng, lựa chọn model và hướng dẫn lắp đặt tối ưu cho quý khách hàng.
