1. Giới thiệu tổng quan về Con trượt Mini WON M-L Series

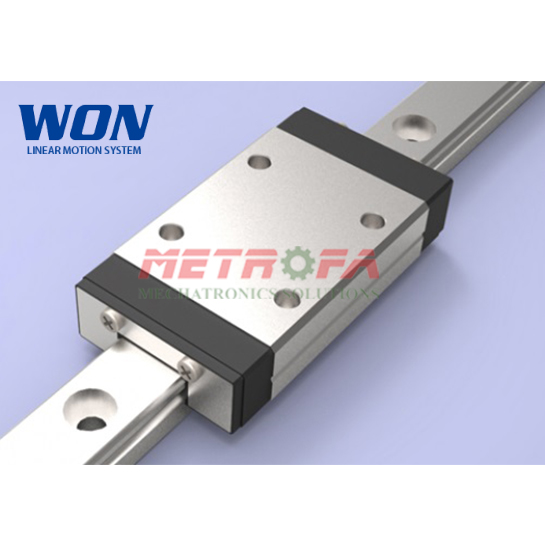

Con trượt Mini WON M-L Series (M7L, M7LA, M9L, M12L, M15L) là dòng con trượt vuông siêu nhỏ (Miniature Linear Guide) cao cấp thân dài (Long Block) thuộc M Series, được nghiên cứu và chế tạo bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành cơ khí dẫn hướng chuyển động vi mô chính xác cao.

Dòng con trượt mini M-L Series được thiết kế theo dạng khối thân dài kéo dài (Super Long Block), sở hữu số lượng bi tuần hoàn lớn nhất trong hệ mini, giúp tăng cường tối đa tải trọng định mức động/tĩnh và khả năng chịu mô-men uốn Pitch, Yaw, Roll vượt trội. Đây là sự lựa chọn hàng đầu cho các cơ cấu trục đơn chỉ lắp 1 con trượt trên 1 ray hoặc các hệ thống robot tự động hóa tải nặng yêu cầu độ cứng vững tuyệt đối.

2. Cấu tạo cơ khí & Nguyên lý hoạt động của Con trượt Mini WON M-L Series

Con trượt mini WON M-L Series kế thừa những thành tựu luyện kim và công nghệ gia công tiên tiến bậc nhất Hàn Quốc:

• Vật liệu thép không gỉ tôi cứng toàn phần (SUS): Thân con trượt và ray được chế tạo từ thép không gỉ Martensitic tôi cứng đạt độ cứng bề mặt 58 – 62 HRC, kháng hóa chất, chống ăn mòn và gỉ sét hoàn hảo.
• Rãnh bi Gothic 4 hướng đối xứng 45°: Tiếp xúc 4 điểm góc 45° giúp phân bổ tải trọng đồng đều theo phương thẳng đứng và phương ngang hông, chịu lực cắt và lực giật cực tốt.
• Chiều dài thân kéo dài (Super Long Block): Tăng số lượng viên bi chịu tải trong vùng làm việc lên đến 30 – 40% so với bản thông thường, nâng cao độ cứng vững cơ học và khả năng dập tắt rung chấn.
• Lồng giữ bi an toàn độc quyền (Ball Retainer): Giữ chắc các viên bi bên trong rãnh trượt khi rút khối trượt ra ngoài thanh ray, ngăn chặn tuyệt đối tình trạng rơi rụng bi gây hư hỏng.
• Phớt chắn bụi bảo vệ kín khít (End Seal UU): Tấm chắn cao su đặc chủng hai đầu gạt sạch bụi bẩn, phoi kim loại và giữ kín lớp mỡ bôi trơn trong ổ bi.

3. Bảng thông số kỹ thuật chi tiết Con trượt Mini WON M7L, M9L, M12L, M15L

Bảng thông số kích thước hình học và tải trọng định mức tiêu chuẩn của dòng WON M-L Series:

Bảng 1: Kích thước hình học con trượt WON M-L Series (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Khả năng chịu mô-men uốn của Con trượt WON M-L Series

4. So sánh chi tiết biến thể thân dài Long (M-L), thân tiêu chuẩn (M-N) và thân ngắn (M-C)

Bảng đối chiếu tổng hợp đặc tính kỹ thuật giữa 3 cấu hình trong hệ mini WON M Series:

5. So sánh con trượt Mini WON với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn hóa cơ khí quốc tế, con trượt Mini WON M-L Series tương thích hoàn toàn về kích thước mặt lắp đặt với các dòng thân dài của các hãng lớn:

• So sánh với dòng tương đương của HIWIN (MGN-L / MGN-HL: MGN7L, MGN9L, MGN12L, MGN15L): Chiều cao H, rộng W và bước lỗ lắp đặt tương đương hoàn toàn. Khối trượt WON có bề mặt thép mài nhẵn, vận hành siêu êm ở tốc độ cao.
• So sánh với dòng tương đương của PMI (MSC-L Series: MSC7L, MSC9L, MSC12L, MSC15L): Cùng phân khúc mini chịu lực cao, con trượt WONST Hàn Quốc có hệ thống nẹp giữ bi cao cấp, giảm rung lắc khi đổi chiều hành trình nhanh.
• So sánh với dòng tương đương của CPC (MR-L / MR-ML Series: MR7ML, MR9ML, MR12ML, MR15ML): Tương đương về khả năng chịu tải trọng và kích thước bao ngoài. Cả hai đều dùng thép không gỉ nguyên khối.
• So sánh với dòng tương đương của THK (RSR-ML Series): Sản phẩm WON tiệm cận tiêu chuẩn chất lượng cao cấp của Nhật Bản nhờ nền tảng OEM lâu năm cho THK.

6. Ưu điểm nổi bật của Con trượt Mini WON M-L Series

• Khả năng chịu tải trọng và mô-men uốn tối đa: Thân dài tăng diện tích tiếp xúc chịu tải, giảm thiểu độ biến dạng cơ học khi làm việc ở chế độ tải nặng.
• Thép không gỉ chất lượng cao: Chống ăn mòn, hoạt động bền bỉ trong môi trường khắc nghiệt, chống oxy hóa.
• Chuyển động siêu êm – Tốc độ cao: Tốc độ di chuyển từ 13 – 15 m/phút, hệ số ma sát cực thấp 0.002 – 0.004.
• Lồng giữ bi chống rơi bi tiện lợi: Hỗ trợ lắp ráp và vệ sinh máy nhanh chóng, an toàn.
• Tuổi thọ vượt bậc: Tăng tuổi thọ chu kỳ làm việc lên đến hàng trăm nghìn giờ vận hành liên tục.

7. Ứng dụng thực tế của Con trượt Mini WON M-L Series

• Bàn trượt trục đơn chịu tải trọng lớn: Các cơ cấu dẫn hướng cantilever, cánh tay vươn một bên chỉ dùng 1 ray trượt.
• Dây chuyền sản xuất vi mạch bán dẫn: Cơ cấu gắp chip tốc độ cao, máy cắt wafer laser siêu mịn.
• Thiết bị y tế phân tích sinh hóa: Bàn lấy mẫu tự động, máy chụp cắt lớp vi mô, robot phòng thí nghiệm.
• Máy in 3D công nghiệp cao cấp: Đảm bảo trục Z hoặc trục X không bị rơ lắc khi đầu in di chuyển gia tốc lớn.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt Mini WON M-L Series

1. Vệ sinh bề mặt: Làm sạch tuyệt đối bề mặt ray và mặt tiếp xúc của con trượt trước khi lắp.
2. Dùng dưỡng nhựa khi trượt khối: Luôn áp sát thanh dưỡng bi bằng nhựa vào ray để đưa con trượt vào ray nhẹ nhàng.
3. Siết ốc theo thứ tự đối xứng: Dùng cờ lê lực siết ốc đều tay theo hình chéo để không làm cong vênh thân khối trượt dài.
4. Bôi trơn định kỳ: Tra mỡ chịu tải tốc độ cao định kỳ vào đầu vú mỡ của con trượt để bảo đảm tuổi thọ cao nhất.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm con trượt và thanh ray WON nhập khẩu chính hãng mới 100%, đúng xuất xứ WONST Hàn Quốc, đạt đầy đủ tiêu chuẩn dung sai và chất lượng xuất xưởng.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các dòng con trượt và thanh ray vuông WON.
• Chính sách đổi trả: Hỗ trợ đổi mới linh hoạt, nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
• Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, giao hàng hỏa tốc tận nơi trên toàn quốc.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm tại CNC24H sẵn sàng hỗ trợ tính toán tải trọng, lựa chọn model và hướng dẫn lắp đặt tối ưu cho quý khách hàng.
