Bàn trượt vít me FF100

Bàn trượt vít me FF100 là module trượt tuyến tính mini giá rẻ chính xác cao, được sử dụng rộng rãi trong các ứng dụng cơ khí tự động hóa quy mô nhỏ, máy in 3D công nghiệp, máy khắc laser và đồ gá JIG kiểm tra linh kiện. Sản phẩm tích hợp đồng bộ thân nhôm định hình bề rộng 100mm, ray dẫn hướng trượt êm và trục vít me bi tôi thấm mài chuẩn xác, mang lại giải pháp dịch chuyển tịnh tiến kinh tế, bền bỉ và lắp đặt cực kỳ tiện lợi.

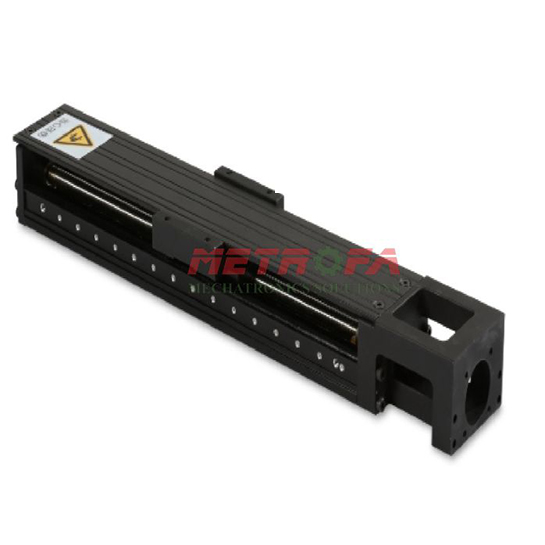

Hình ảnh thực tế cụm module bàn trượt vít me mini FF100 tại kho CNC24H

1. Thông số kỹ thuật chi tiết

Tài liệu kỹ thuật: Download Tài liệu kỹ thuật bàn trượt vít me FF Series (PDF)

2. Đặc điểm kỹ thuật nổi bật của dòng bàn trượt FF Series

• Thiết kế nhỏ gọn – Tối ưu không gian: Bề rộng mặt bàn 100mm giúp dễ dàng tích hợp vào các thiết bị mini, bàn thao tác phòng lab hoặc máy chế tạo nhỏ.
• Truyền động vít me bi mượt mà: Trục vít me bi Φ16mm tôi cứng rãnh lăn bi cho độ rơ cực thấp, chuyển động tịnh tiến êm ái và không giật cục.
• Mặt bàn gá phôi phay phẳng tiện dụng: Bố trí các lỗ ren định vị M4/M5 chuẩn xác, giúp người dùng dễ dàng gá lắp phôi, cảm biến hoặc ghép trục XY.
• Giá thành kinh tế: Tối ưu chi phí cho các dự án DIY, máy công nghiệp vừa và nhỏ mà vẫn đảm bảo độ bền bỉ cao.

3. Phân biệt các model trong dòng bàn trượt FF Series

4. Ứng dụng thực tế của bàn trượt FF100

• Máy in 3D & Máy khắc Laser mini: Làm trục chuyển động X, Y, Z cho máy khắc laser mica, gỗ, phay mạch in PCB.
• Đồ gá kiểm tra linh kiện (JIG Test): Dịch chuyển que đo, đầu dò cảm biến vào các vị trí kiểm tra trên bảng mạch.
• Máy cấp phôi tự động loại nhỏ: Đẩy hoặc kéo chi tiết trong các máy lắp ráp bán tự động.

5. Bản vẽ kỹ thuật & Bảng thông số kích thước

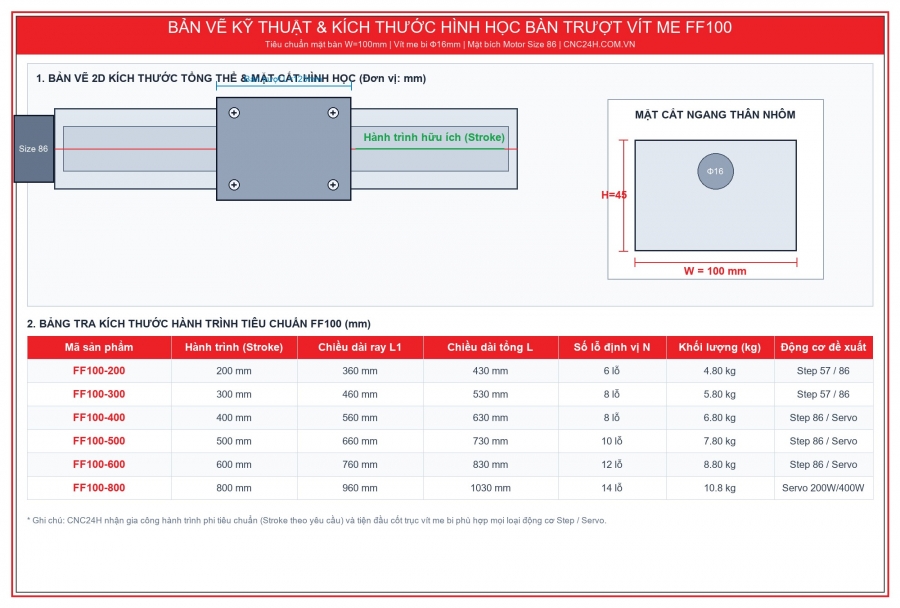

Bản vẽ kỹ thuật 2D chi tiết mặt cắt thân nhôm chịu tải nặng W=100mm, vị trí lỗ ren gá mặt bàn và bảng thông số kích thước hành trình của bàn trượt vít me FF100:

Bản vẽ kỹ thuật 2D và bảng kích thước hành trình chi tiết bàn trượt vít me FF100

Bảng tra kích thước hành trình tiêu chuẩn bàn trượt FF100 (Đơn vị: mm):

* Ghi chú: FF100 sử dụng trục vít me bi đường kính Φ16mm bước 5mm hoặc 10mm chịu tải ngang đến 50kg, dễ dàng ghép với Step Motor size 57/86 hoặc động cơ Servo 200W/400W.

6. Tại sao nên chọn mua bàn trượt tại CNC24H?

• Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ bàn trượt FF100 với đa dạng hành trình tiêu chuẩn.
• Chất lượng đảm bảo: Sản phẩm chuẩn kích thước hình học, chuyển động êm mượt và tuổi thọ vận hành bền bỉ.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư CNC hỗ trợ tư vấn chọn động cơ, khớp nối và hướng dẫn lắp ráp 24/7.
• Giao hàng toàn quốc: Đóng kiện chống sốc chuyên dụng, chuyển phát nhanh toàn quốc, nhận hàng kiểm tra trước khi thanh toán.

7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật

• Quá trình lắp đặt: Gá đặt trên bề mặt phẳng, siết đều các bulong định vị. Lắp động cơ bước qua khớp nối mềm để tránh rung giật.
• Chế độ bôi trơn: Định kỳ tra dầu hoặc mỡ bôi trơn chuyên dụng vào trục vít me bi sau mỗi 3 – 6 tháng.
• Môi trường hoạt động: Vệ sinh sạch bụi bẩn sau khi làm việc để tăng tuổi thọ ổ bi.
