Bàn trượt vít me TPA GCR50 (tên tiếng Anh: TPA GCR50 Linear Actuator / Single Axis Robot) là module trượt tịnh tiến định vị chính xác cao được chế tạo bởi thương hiệu TPA Robot (TPA Motion) – đơn vị sản xuất robot công nghiệp và cơ cấu chấp hành tự động hóa hàng đầu. Cụm module tích hợp đồng bộ all-in-one gồm thân nhôm định hình cường lực bề rộng 50mm, ray trượt bi dẫn hướng tuyến tính và trục vít me bi truyền động chất lượng cao, đặc biệt trang bị dải lá thép bọc kín chuẩn phòng sạch (Clean Room Full-Seal) giúp ngăn chặn hoàn toàn bụi bẩn và dầu mỡ phát tán ra môi trường.

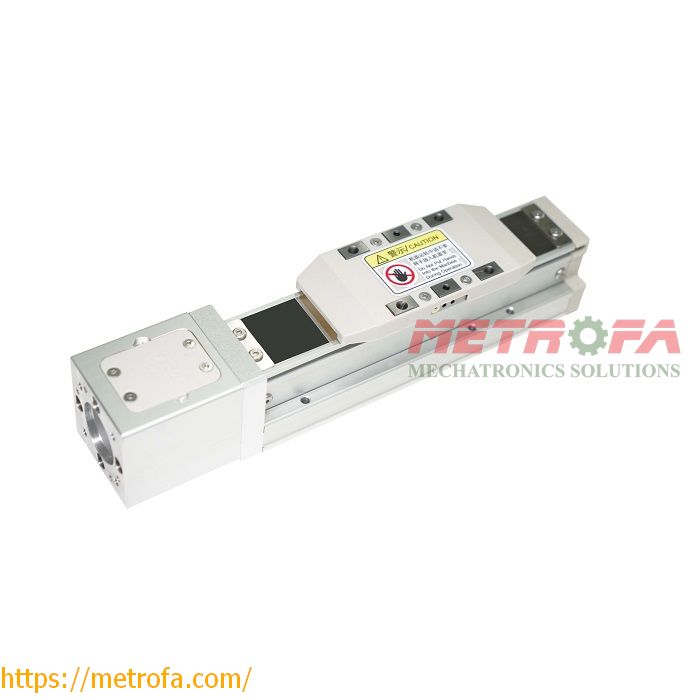

Hình ảnh thực tế cụm module bàn trượt vít me bi phòng sạch TPA GCR50 tại kho CNC24H
1. Thông số kỹ thuật chi tiết
| Tên sản phẩm |
Bàn trượt vít me TPA GCR50 (Clean Room Full-Seal Single Axis Robot) |
| Hãng sản xuất & Xuất xứ |
TPA Robot (TPA Motion) – Trung Quốc |
| Kích thước mặt cắt (W x H) |
Bề rộng thân: 50 mm – Chiều cao: 50 mm |
| Kích thước trục vít me bi (Ball Screw) |
Đường kính danh định Φ12 mm – Bước ren (Lead): 5mm / 10mm / 20mm |
| Hành trình làm việc hiệu dụng (Stroke) |
50 mm đến 800 mm (tiêu chuẩn các bước nhảy 50mm) |
| Thanh ray trượt dẫn hướng tích hợp |
Ray trượt bi 4 rãnh lăn tôi cứng tích hợp trực tiếp trong lòng thân nhôm đúc AL6063-T6 |
| Độ lặp lại vị trí (Repeatability) |
±0.02 mm (Cấp thông thường C) / ±0.01 mm (Cấp chính xác P) |
| Vận tốc di chuyển tối đa |
250 mm/s đến 1000 mm/s (tùy thuộc bước ren vít me) |
| Tải trọng làm việc danh định |
- Tải nằm ngang: 40 kg
- Tải thẳng đứng: 12 kg
|
| Động cơ tương thích |
Servo Motor 100W / 200W (Panasonic, Mitsubishi, Delta, Yaskawa) |
| Cảm biến hành trình tích hợp |
3 cảm biến quang điện chính xác (2 cảm biến giới hạn Limit + 1 cảm biến gốc Home) chuẩn NPN/PNP |
| Tiêu chuẩn bảo vệ phòng sạch |
Full-Seal (Dải lá thép không gỉ đàn hồi che kín hoàn toàn rãnh trượt) |
| Tình trạng hàng hóa |
Có sẵn số lượng lớn tại kho CNC24H, hỗ trợ gia công hành trình và mặt bích theo yêu cầu |
| Chính sách bảo hành |
Cam kết hàng chính hãng, bảo hành 12 tháng nếu có lỗi từ nhà sản xuất |
Tài liệu kỹ thuật:
Download Catalog TPA GCR Series Built-in Rail Linear Actuator (PDF)
2. Đặc điểm kỹ thuật nổi bật của dòng TPA GCR Series
- Cấu trúc bọc kín phòng sạch (Clean Room Full-Seal): Dải lá thép không gỉ đàn hồi chịu mài mòn cao che kín toàn bộ rãnh hành trình, ngăn chặn đến 99% bụi phoi và sương dầu mỡ rơi vãi, đáp ứng tiêu chuẩn phòng sạch Class 100 – 1000.
- Ray dẫn hướng bi tích hợp nguyên khối (Built-in Rail): Rãnh trượt 4 hàng bi tôi cứng được phay chuẩn xác trên lòng thân nhôm đúc định hình AL6063-T6, giúp cụm trượt chịu lực cân bằng đa hướng và triệt tiêu biến dạng uốn xoắn.
- Truyền động vít me bi chuẩn xác cao: Sử dụng trục vít me bi đường kính Φ12 mài nhẵn độ bóng gương, cấp tải trước triệt tiêu khe hở dọc trục, đạt độ lặp lại vị trí ±0.01 – 0.02 mm.
- Cấu trúc nhôm định hình cứng vững: Bề rộng thân 50mm với độ dày thành nhôm tối ưu hóa, đảm bảo khả năng chịu tải trọng lớn và chống võng võng trong suốt hành trình lên tới 800mm.
- 4 kiểu bố trí động cơ cực kỳ linh hoạt: Hỗ trợ lắp motor thẳng (M), gập trái (ML), gập phải (MR) và gập dưới đáy (MP) qua cụm đai răng đồng bộ, tối ưu cho mọi giới hạn không gian lắp đặt.

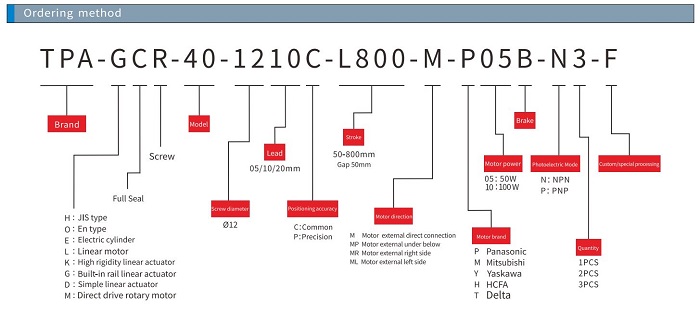

Sơ đồ cấu trúc mã ký hiệu đặt hàng bàn trượt vít me TPA GCR Series
3. Phân biệt các model trong dòng bàn trượt TPA GCR Series
| Tiêu chí so sánh |
TPA GCR40 |
TPA GCR50 |
TPA GCR80 |
TPA GCR120 |
| Bề rộng thân nhôm (Width) |
40 mm |
54 mm |
82 mm |
120 mm |
| Chiều cao thân (Height) |
45.5 mm |
53 mm |
68 mm |
95 mm |
| Đường kính vít me bi |
Φ12 mm |
Φ12 mm / Φ16 mm |
Φ16 mm / Φ20 mm |
Φ20 mm / Φ25 mm |
| Bước ren tiêu chuẩn (Lead) |
5 / 10 / 20 mm |
5 / 10 / 16 / 20 mm |
5 / 10 / 20 mm |
5 / 10 / 20 / 32 mm |
| Hành trình làm việc (Stroke) |
50 – 800 mm |
50 – 1050 mm |
50 – 1050 mm |
50 – 1500 mm |
| Tải trọng ngang tối đa |
~30 kg |
~45 kg |
~75 kg |
~110 kg |
| Động cơ Servo phù hợp |
50W – 100W |
100W – 200W |
200W – 400W |
400W – 750W |
| Ứng dụng phù hợp |
Robot mini, trục Z nhỏ, máy tra keo |
Robot gắp linh kiện, bắt vít tự động |
Dây chuyền tự động, gắp phôi nặng |
Bàn máy CNC, hệ robot Gantry lớn |
4. Ứng dụng thực tế của bàn trượt TPA GCR50
- Dây chuyền sản xuất vi mạch & đóng gói điện tử (SMT): Định vị chip bán dẫn, gắp thả linh kiện dán SMD, trạm kiểm tra ngoại quan quang học tự động (AOI).
- Máy tra keo & phân phối chất lỏng tự động (Dispensing Machine): Dẫn động đầu phun keo UV, keo epoxy, keo silicone với độ thẳng tuyệt đối và tốc độ chuyển động đều đặn.
- Máy vặn vít & bắt ốc tự động: Kết hợp cùng súng siết lực điện tử định vị chính xác vị trí bắt vít trên vỏ thiết bị điện thoại, máy tính.
- Thiết bị y tế & xét nghiệm phòng lab: Chiết rót hóa chất vô trùng, vận chuyển khay đựng ống nghiệm trong môi trường phòng sạch không phát tán bụi bẩn.
- Máy khắc Laser mini & In ký mã hiệu: Di chuyển đầu quét tia laser fiber hoặc dịch chuyển bàn gá sản phẩm theo hành trình vi mô chính xác cao.
- Cánh tay robot tọa độ Descartes (Cartesian Robot): Sử dụng độc lập hoặc ghép nối tạo thành hệ robot 2 trục (XY), 3 trục (XYZ) hoặc robot gantry đa năng.
5. Bản vẽ kỹ thuật & Bảng thông số kích thước
Dưới đây là bản vẽ kỹ thuật chi tiết độ phân giải cao và bảng kích thước hành trình tương ứng cho 4 kiểu bố trí động cơ của bàn trượt TPA GCR50:

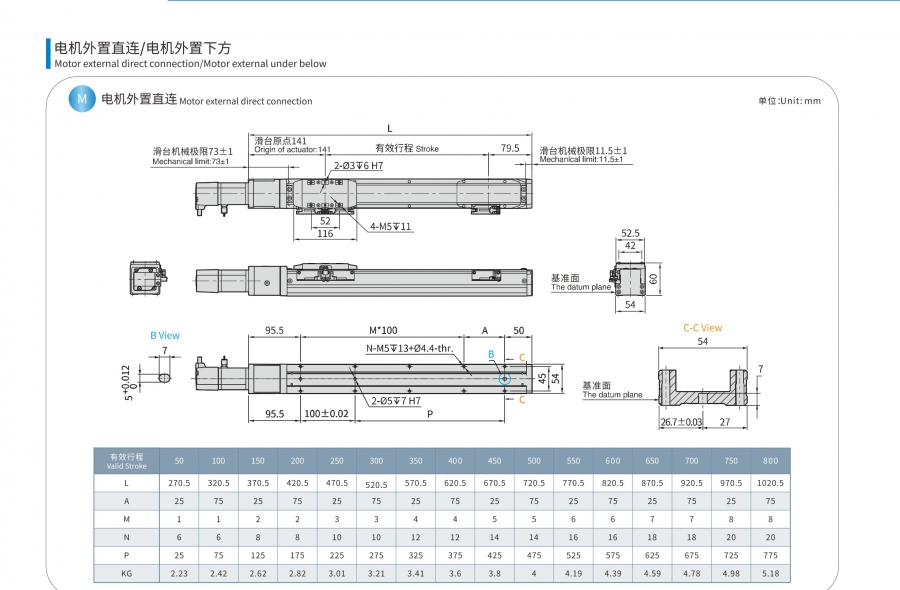

Bản vẽ kỹ thuật 2D và bảng kích thước hành trình chi tiết bàn trượt TPA GCR50-M (kiểu lắp motor thẳng đồng trục)

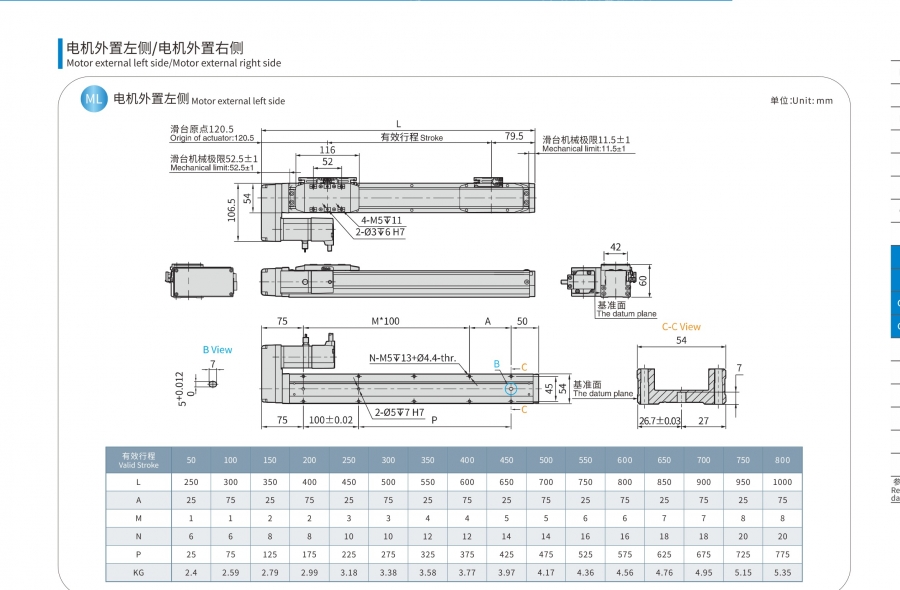

Bản vẽ kỹ thuật 2D và bảng kích thước hành trình chi tiết bàn trượt TPA GCR50-ML (kiểu lắp motor gập bên trái)

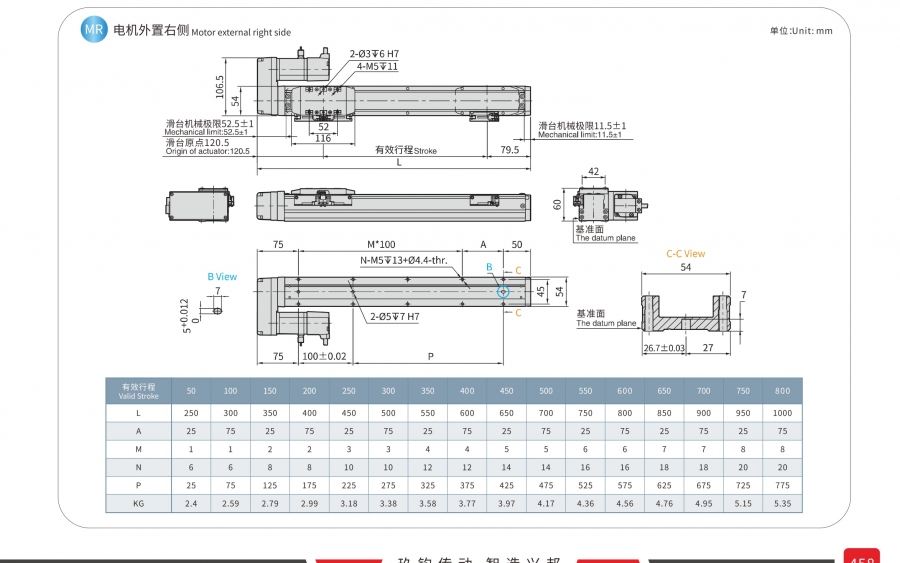

Bản vẽ kỹ thuật 2D và bảng kích thước hành trình chi tiết bàn trượt TPA GCR50-MR (kiểu lắp motor gập bên phải)

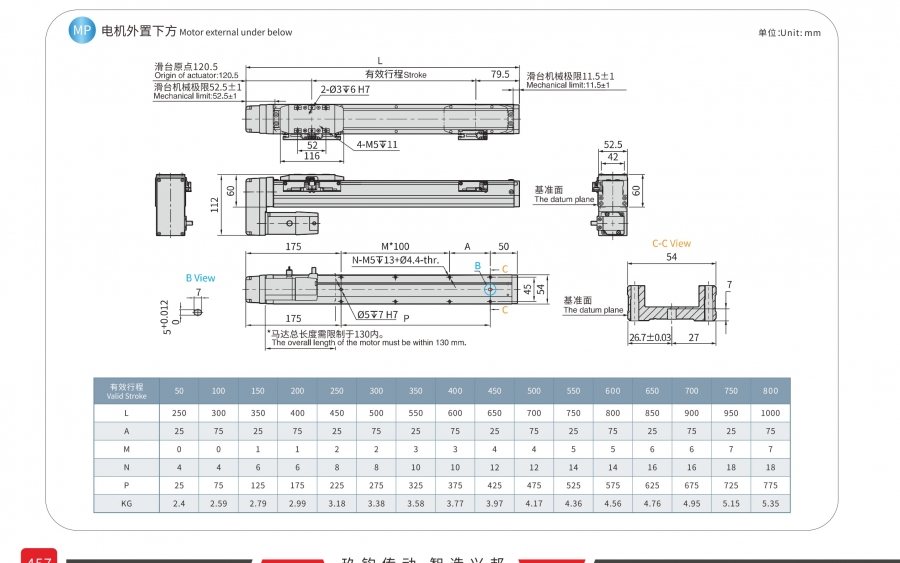

Bản vẽ kỹ thuật 2D và bảng kích thước hành trình chi tiết bàn trượt TPA GCR50-MD (kiểu lắp motor gập phía dưới)
6. Tại sao nên chọn mua bàn trượt TPA tại CNC24H?
- Hàng luôn có sẵn: Kho hàng CNC24H luôn có sẵn đầy đủ module bàn trượt TPA GCR50 với đa dạng các dải hành trình tiêu chuẩn.
- Chất lượng đảm bảo: Sản phẩm chính hãng TPA Robot, chuẩn kích thước hình học, chuyển động êm mượt và tuổi thọ vận hành bền bỉ.
- Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư CNC hỗ trợ tư vấn chọn bước vít, tính toán tải trọng, cung cấp bản vẽ 2D/3D CAD và hướng dẫn lắp ráp 24/7.
- Giao hàng toàn quốc: Đóng kiện chống sốc chuyên dụng, chuyển phát nhanh toàn quốc, nhận hàng kiểm tra trước khi thanh toán.
7. Hướng dẫn lắp ráp và bảo dưỡng chuẩn kỹ thuật
- Quá trình lắp đặt: Gá đặt module trên bề mặt phay phẳng chuẩn cơ khí (độ phẳng 0.03 – 0.05 mm/m). Siết đều các bu lông định vị từ giữa thân ra hai đầu để tránh làm biến dạng nhôm. Đảm bảo căn chỉnh đồng tâm hoàn hảo giữa trục motor và vít me khi lắp kiểu thẳng (M).
- Chế độ bôi trơn: Sử dụng mỡ bôi trơn chuyên dụng (Lithium soap base grease) định kỳ sau mỗi 3 – 6 tháng hoặc sau mỗi 500 km hành trình. Bơm mỡ qua vú mỡ tích hợp trên mặt bàn trượt.
- Môi trường hoạt động: Lau sạch bề mặt dải lá thép không gỉ bằng khăn mềm không xơ. Kiểm tra độ căng của đai răng đồng bộ đối với các cấu hình motor gập (ML/MR/MP).
8. Câu hỏi thường gặp (FAQ)
1. Bàn trượt TPA GCR50 có lắp được với các dòng động cơ bước hoặc servo khác nhau không?
Trả lời: Hoàn toàn được. TPA GCR50 có mặt bích tiêu chuẩn tương thích với các động cơ Servo Motor 100W / 200W của Panasonic, Mitsubishi, Delta, Yaskawa cũng như các loại động cơ bước tương ứng. CNC24H cung cấp sẵn khớp nối và mặt bích đồng bộ theo đúng loại động cơ khách hàng sử dụng.
2. Điểm khác biệt lớn nhất giữa dòng bàn trượt GCR và dòng KSR / KNR của TPA là gì?
Trả lời: Dòng GCR (Full-Seal) được trang bị lá thép không gỉ che kín hoàn toàn rãnh trượt, chuyên dụng cho môi trường phòng sạch, điện tử y tế đòi hỏi không phát tán bụi bẩn. Trong khi đó, dòng KSR/KNR là dòng tiêu chuẩn có rãnh hở hoặc nắp che thông thường, phù hợp cho môi trường cơ khí gia công phổ thông.
3. CNC24H có hỗ trợ thiết kế gá ghép bàn trượt TPA GCR50 thành hệ robot XY hoặc XYZ không?
Trả lời: Có. Đội ngũ kỹ thuật của CNC24H sẵn sàng hỗ trợ khách hàng tính toán tải trọng, lựa chọn hành trình, công suất động cơ phù hợp và cung cấp đầy đủ các tấm plate liên kết, gá chuyển tiếp vuông góc để ghép thành cụm robot 2 trục, 3 trục hoặc hệ robot Gantry hoàn chỉnh.
