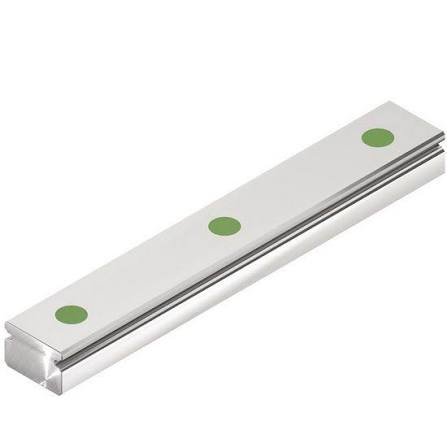

Ray trượt MGNR9C

Ray trượt MGNR9C là dòng thanh ray trượt vuông siêu nhỏ (Miniature Linear Guide Rail) thương hiệu OEM, xuất xứ China, chuyên dụng cho các hệ thống chuyển động chính xác cao trong không gian nhỏ gọn. Được gia công tinh xảo từ thép hợp kim carbon cao cấp hoặc thép không gỉ SUS440C, ray trượt MGNR9C mang lại chuyển động mượt mà, độ rơ lắc tiệm cận bằng 0 và khả năng chịu tải trọng đa hướng tuyệt vời, là giải pháp lý tưởng cho máy in 3D, máy khắc laser mini, thiết bị y tế và robot tự động hóa phòng sạch.

1. Tổng quan & Bảng thông số kỹ thuật chi tiết của Ray trượt MGNR9C

Dưới đây là bảng thông số kích thước hình học chuẩn xác của thanh ray MGNR9C:

2. Đặc điểm cấu tạo & Ưu điểm vượt trội của Ray trượt mini MGNR9C

Dòng ray trượt mini Ray trượt MGNR9C mang các đặc tính công nghệ hàng đầu:

• Kích thước siêu nhỏ gọn, trọng lượng nhẹ: Thiết kế tối ưu cho các cơ cấu chuyển động tốc độ cao, giảm thiểu quán tính và lực cản chuyển động của động cơ bước hoặc động cơ servo nhỏ.
• Rãnh lăn bi Gothic Arch 2 điểm tiếp xúc góc 45 độ: Cho phép chịu tải đều cả theo phương thẳng đứng và phương ngang, duy trì độ cứng vững ngay cả khi chịu tải lệch tâm.
• Độ chính xác cao & Chuyển động siêu êm ái: Ray được gia công mài chuẩn xác với dung sai cấp độ cao, đảm bảo các viên bi lăn trơn tru không gây rung rơ, phù hợp hoàn hảo với yêu cầu in 3D mịn bề mặt và khắc laser sắc nét.
• Khả năng chống oxy hóa tuyệt vời: Có sẵn tùy chọn thép không gỉ (Stainless Steel SUS440C), kháng ăn mòn vượt trội trong môi trường độ ẩm cao hoặc phòng thí nghiệm y tế.

3. Bản vẽ kỹ thuật & Bảng kích thước chi tiết

Sơ đồ kích thước hình học và bảng tra cứu kích thước của thanh ray trượt MGNR9C cùng khối trượt MGN:

Hình 1: Bản vẽ kỹ thuật sơ đồ mặt cắt ray trượt MGNR và con trượt MGN mini

Hình 2: Bảng kích thước hình học chi tiết toàn bộ dòng MGN/MGNR series

Bảng tra cứu kích thước hình học toàn bộ dòng Ray trượt mini MGNR:

4. Khả năng tương thích đồng bộ với các dòng con trượt mini

Ray trượt mini MGNR9C được chế tạo chuẩn xác và chỉ lắp ráp đồng bộ với các khối trượt mini cùng hệ sản xuất:

• Khối trượt MGN9C (Bản tiêu chuẩn): Chiều dài ngắn, kích thước nhỏ gọn, tải trọng vừa phải, tối ưu chuyển động nhanh và nhẹ.
• Khối trượt MGN9H (Bản dài tăng tải): Thân trượt dài hơn, chứa nhiều bi thép hơn, gia tăng khả năng chịu tải trọng và mô-men xoắn lật.
• Nguyên tắc kỹ thuật bắt buộc: Thanh ray mini của hãng nào chỉ lắp được với con trượt mini của đúng hãng đó. Quý khách tuyệt đối không sử dụng con trượt của hãng khác để lắp lên thanh ray MGNR9C vì biên dạng rãnh trượt, kích thước viên bi và dung sai chế tạo giữa các hãng là hoàn toàn khác nhau. Việc cố tình lắp lẫn sẽ gây kẹt bi, rơ lắc và làm trầy xước phá hỏng rãnh dẫn hướng.

5. So sánh thông số kích thước & Khả năng thay thế đồng bộ nguyên cụm với các thương hiệu khác

Bảng đối chiếu quy cách hình học hỗ trợ việc thay thế đồng bộ cả cụm (nguyên bộ ray và con trượt) giữa MGNR9C và các dòng ray trượt mini quốc tế khi thiết kế máy mới hoặc thay mới toàn bộ hệ thống:

(Lưu ý: Bảng so sánh phục vụ mục đích thay thế đồng bộ nguyên bộ ray + block, không áp dụng cho việc lắp lẫn con trượt hãng này lên thanh ray hãng khác).

6. Ứng dụng thực tế của Ray trượt mini MGNR9C

Nhờ đặc tính siêu nhẹ, độ êm tuyệt đối và hành trình mượt mà, Ray trượt MGNR9C được tin dùng trong:

• Máy in 3D công nghệ FDM & Resin: Máy in 3D Voron/Ender, máy khắc laser để bàn, cơ cấu cấp phôi vi mạch SMT, thiết bị đo lường thí nghiệm.
• Máy khắc & Cắt laser mini: Trục X-Y máy khắc laser bán dẫn mini để bàn, chuyển động êm không rung rung đường nét khắc.
• Thiết bị tự động hóa vi mạch điện tử: Máy gắp linh kiện SMD, máy hàn board mạch, thiết bị kiểm tra camera quang học.
• Thiết bị y tế & Phòng thí nghiệm: Máy xét nghiệm mẫu tự động, máy bơm tiêm định lượng chính xác trong phòng vô trùng.

7. Quyền lợi & Lợi ích khi mua Ray trượt vuông MGNR9C tại CNC24H

CNC24H tự hào là nhà cung cấp giải pháp dẫn hướng cơ khí hàng đầu với dịch vụ chuyên nghiệp:

• Cắt ray theo kích thước yêu cầu miễn phí 100%: Cắt chính xác từng milimet theo kích thước khung máy in 3D / CNC của bạn (150mm, 250mm, 300mm, 350mm, 400mm, 500mm...).
• Gia công vát mép đầu ray: Tránh tình trạng rơi bi hoặc kẹt rế nhựa khi lùa con trượt vào thanh ray.
• Cam kết chất lượng: Ray thẳng tuyệt đối, không rỉ sét, chuyển động bi trơn tru không sượng rơ, kiểm tra cẩn thận trước khi giao.
• Hỗ trợ kỹ thuật chuyên nghiệp: Tư vấn đúng mã sản phẩm, hỗ trợ hướng dẫn tháo lắp và bảo dưỡng trọn đời.
• Giao hàng toàn quốc: Đóng gói ống PVC chống va đập và cong vênh trong quá trình vận chuyển.

8. Hướng dẫn lắp ráp & Bảo dưỡng ray trượt mini chuẩn xác

1. Vệ sinh ray và bệ máy: Lau sạch lớp dầu chống rỉ bằng cồn hoặc khăn sạch không xơ sợi.
2. Lắp ray lên khung nhôm định hình / tấm gá: Đặt thanh ray ngay ngắn, sử dụng đúng bu-lông M3 x 8 xiết nhẹ từng ốc.
3. Căn chỉnh độ thẳng: Dùng thước thẳng hoặc đồng hồ so rà dọc thân ray, xiết chặt bu-lông từ giữa ra hai đầu.
4. Lùa con trượt vào ray: Giữ nguyên thanh nhựa định hình bi của con trượt áp sát đầu ray, nhẹ nhàng đẩy con trượt trượt từ thanh nhựa sang thanh ray kim loại (tuyệt đối không rút thanh nhựa ra trước để tránh rơi bi).
5. Bôi trơn định kỳ: Dùng mỡ bôi trơn chuyên dụng mỏng nhẹ hoặc dầu máy tra vào rãnh bi sau mỗi vài tháng sử dụng.

9. Các câu hỏi thường gặp (FAQ) về Ray trượt MGNR9C
