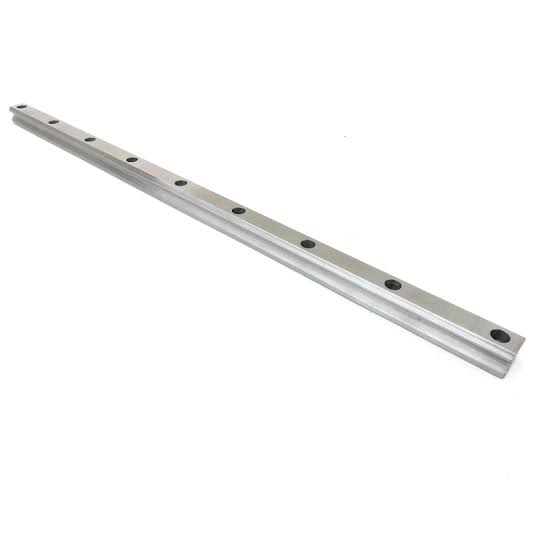

Ray trượt HGR25C là dòng thanh trượt vuông dẫn hướng tải nặng tiêu chuẩn công nghiệp (Heavy Load Linear Guide Rail) thương hiệu OEM, xuất xứ China, được chế tạo từ thép hợp kim carbon cao cấp và tôi cứng bề mặt rãnh bi đạt độ cứng 58 – 62 HRC. Sản phẩm đóng vai trò là xương sống dẫn hướng chính xác cho các dòng con trượt vuông HGH, HGW, HGL, mang lại độ ổn định vững chắc, khả năng chịu tải 4 hướng cân bằng và vận hành êm ái với độ bền vượt trội trong môi trường làm việc khắc nghiệt.
1. Tổng quan & Bảng thông số kỹ thuật chi tiết của Ray trượt HGR25C
Dưới đây là bảng thông số hình học và quy cách tiêu chuẩn của thanh ray trượt HGR25C được đối chiếu chính xác theo catalog kỹ thuật nhà máy:
| Thông số kỹ thuật |
Quy cách tiêu chuẩn |
Đơn vị / Ghi chú |
| Mã sản phẩm (Model) |
HGR25C |
Ray dẫn hướng tải nặng |
| Thương hiệu |
OEM |
Tiêu chuẩn công nghiệp |
| Xuất xứ |
China |
Trung Quốc |
| Bề rộng thanh ray (WR) |
23 |
mm |
| Chiều cao thân ray (HR) |
22 |
mm |
| Bước lỗ bắt bu-lông (P) |
60 |
mm (khoảng cách tâm 2 lỗ liên tiếp) |
| Khoảng cách biên tiêu chuẩn (E) |
20 (E min: 8) |
mm |
| Kích thước lỗ bu-lông (D × h × d) |
11 x 9 x 7 |
mm (Đường kính ngoài × Chiều sâu × Lỗ ren) |
| Bu-lông lắp ray tiêu chuẩn |
M6 x 20 |
Bu-lông lục giác chìm cấp bền 12.9 |
| Khối lượng đơn vị |
3.21 |
kg/m |
| Chiều dài tối đa nguyên thanh |
4000 (4 mét) |
mm (Cắt theo kích thước yêu cầu) |
| Độ cứng bề mặt rãnh trượt |
58 – 62 |
HRC (Tôi cao tần chống mài mòn) |
| Dòng con trượt tương thích |
HGH25CA/HA, HGW25CC/HC, HGL25CA/HA (Lắp đồng bộ cùng hệ con trượt OEM) |
Bản vuông, bản cánh, bản lùn |
2. Đặc điểm kỹ thuật & Ưu điểm vượt trội của Ray trượt HGR25C
Ray trượt Ray trượt HGR25C là bộ phận chịu tải trọng cơ sở của toàn bộ cụm dẫn hướng tuyến tính. Sản phẩm sở hữu các ưu điểm vượt trội:
- Vật liệu thép hợp kim chất lượng cao: Chế tạo từ thép kết cấu carbon chịu lực, được khử tạp chất và xử lý ứng suất dư nghiêm ngặt, đảm bảo ray không bị cong vênh hay biến dạng trong suốt quá trình sử dụng.
- Rãnh lăn bi tôi cao tần công nghệ cao: 4 đường rãnh bi dạng cung tròn (circular arc grooves) được tôi cao tần đạt độ cứng 58 – 62 HRC, sau đó mài chuẩn xác micro mét, giúp bi thép di chuyển êm, triệt tiêu ma sát và chống cày xước rãnh.
- Thiết kế tiếp xúc góc 45 độ đối xứng: Cấu trúc 4 hàng bi tiếp xúc góc 45° giúp hệ thống có khả năng chịu tải trọng đồng đều và cân bằng ở cả 4 hướng (hướng đứng xuống, hướng kéo lên và hai hướng ngang bên hông).
- Độ thẳng và độ song song hoàn hảo: Thanh ray được gia công mài phẳng chuẩn xác cả mặt đáy và mặt hông định vị, giúp việc gá đặt lên thân máy đạt độ đồng phẳng cao nhất.
- Nắp chụp che lỗ bu-lông chuyên dụng: Đi kèm nắp chụp nhựa/đồng che kín các lỗ bắt ốc trên mặt ray, ngăn ngừa tuyệt đối mạt phôi kim loại, bụi gỗ và chất bẩn tích tụ làm kẹt bi hoặc xước phốt gạt bụi.
3. Bản vẽ kỹ thuật & Bảng quy cách kích thước chi tiết
Bản vẽ mặt cắt 2D và bảng kích thước hình học chi tiết của thanh ray HGR25C cùng cụm khối trượt vuông:
Hình 1: Bản vẽ 2D mặt cắt kích thước thanh ray HGR và con trượt vuông tiêu chuẩn
.jpg)
Hình 2: Bảng tra cứu thông số kích thước ray trượt HGR series và con trượt HGH
Bảng tra cứu kích thước hình học toàn bộ dòng Ray trượt HGR:
| Mã Ray trượt |
Rộng WR (mm) |
Cao HR (mm) |
Bước lỗ P (mm) |
Lỗ ốc D × h × d (mm) |
Bu-lông lắp ray |
Khối lượng (kg/m) |
| HGR15C |
15 |
15 |
60 |
7.5 × 5.3 × 4.5 |
M4 × 16 |
1.45 |
| HGR20C |
20 |
17.5 |
60 |
9.5 × 8.5 × 6.0 |
M5 × 16 |
2.21 |
| HGR25C |
23 |
22 |
60 |
11.0 × 9.0 × 7.0 |
M6 × 20 |
3.21 |
| HGR30C |
28 |
26 |
80 |
14.0 × 12.0 × 9.0 |
M8 × 25 |
4.47 |
| HGR35C |
34 |
29 |
80 |
14.0 × 12.0 × 9.0 |
M8 × 25 |
6.30 |
| HGR45C |
45 |
38 |
105 |
20.0 × 17.0 × 14.0 |
M12 × 35 |
10.41 |
4. Khả năng tương thích đồng bộ với các dòng con trượt vuông
Ray trượt HGR25C được gia công rãnh bi chuẩn xác, tương thích hoàn hảo và chỉ lắp đặt đồng bộ với các dòng con trượt vuông cùng hệ sản xuất:
- Dòng con trượt vuông tiêu chuẩn (HGH): HGH23CA (bản tiêu chuẩn), HGH23HA (bản dài tăng tải).
- Dòng con trượt có tai bắt ốc (HGW): HGW23CC (bản mặt bích bắt ốc trên), HGW23HC (bản mặt bích dài tải siêu nặng).
- Dòng con trượt khối thấp lùn (HGL): HGL23CA, HGL23HA (thiết kế hạ thấp chiều cao tổng thể $H$ nhằm tối ưu không gian lắp đặt).
- Nguyên tắc kỹ thuật bắt buộc: Thanh ray của hãng nào chỉ lắp được với con trượt của đúng hãng đó. Quý khách tuyệt đối không sử dụng con trượt của các hãng khác để lắp lên thanh ray HGR25C vì biên dạng rãnh trượt, kích thước viên bi và dung sai chế tạo giữa các hãng là hoàn toàn khác nhau. Việc lắp lẫn sẽ dẫn đến kẹt bi, mòn rãnh bất thường hoặc làm hỏng toàn bộ cụm dẫn hướng.
5. So sánh thông số kích thước & Khả năng thay thế đồng bộ nguyên cụm với các thương hiệu khác
Bảng đối chiếu kích thước hình học dưới đây hỗ trợ kỹ thuật viên trong việc thay thế đồng bộ cả cụm (thay cả thanh ray và con trượt) tương đương giữa HGR25C với các thương hiệu khác trên thị trường khi thiết kế máy mới hoặc nâng cấp toàn bộ hệ thống:
(Lưu ý: Bảng so sánh phục vụ mục đích thay thế đồng bộ nguyên bộ ray + block, không áp dụng cho việc lắp lẫn con trượt hãng này lên thanh ray hãng khác).
| Thương hiệu |
Mã Ray tương đương |
Kích thước ray WR × HR (mm) |
Bước lỗ P (mm) |
Khả năng thay thế đồng bộ cả cụm |
| OEM Standard / MTF |
HGR25C |
23 × 22 |
60 |
Quy cách chuẩn gốc |
| THK (Nhật Bản) |
THK HSR25R / SHS25R |
23 × 22 |
60 |
Thay thế đồng bộ cả cụm tương đương |
| PMI (Đài Loan) |
PMI MSA25R / MSB25R |
23 × 22 |
60 |
Thay thế đồng bộ cả cụm tương đương |
| CPC (Chieftek) |
CPC AR25R / HR25R |
23 × 22 |
60 |
Thay thế đồng bộ cả cụm tương đương |
| WON (Hàn Quốc) |
WON H25R / S25R |
23 × 22 |
60 |
Thay thế đồng bộ cả cụm tương đương |
| TBI Motion |
TBI TR25R |
23 × 22 |
60 |
Thay thế đồng bộ cả cụm tương đương |
6. Ứng dụng thực tế của Ray trượt HGR25C
Nhờ khả năng chịu lực uốn nén cao, độ thẳng vượt trội và tuổi thọ bền bỉ, Ray trượt HGR25C được ứng dụng rộng rãi trong:
- Máy công cụ CNC: Máy CNC router đục gỗ vi tính 3 trục, 4 trục; máy khắc đá vi tính, máy cắt laser kim loại tấm, khung máy phay kim loại bán công nghiệp.
- Dây chuyền sản xuất tự động: Hệ thống băng chuyền phân loại sản phẩm, cánh tay gắp linh kiện, robot hàn và dán keo tự động.
- Ngành sản xuất gỗ và cơ khí tấm: Dẫn hướng bàn trượt máy cưa bàn trượt, máy dán cạnh tự động, máy đục tượng gỗ vi tính.
- Thiết bị y tế và đo lường: Máy quét quang học, bàn nâng hạ thiết bị chụp ảnh y khoa yêu cầu chuyển động êm ái và không rung lắc.
7. Quyền lợi & Lợi ích vượt trội khi mua Ray trượt vuông tại CNC24H
Khi đặt mua Ray trượt HGR25C tại hệ thống phân phối CNC24H, quý khách hàng nhận được các đặc quyền:
- Miễn phí gia công cắt ray theo kích thước yêu cầu: Sử dụng máy cắt đĩa mài chuyên dụng làm mát tuần hoàn, đường cắt vuông góc 90°, sai số chiều dài chỉ ±0.5mm, mép cắt được mài vát chống kẹt bi khi lùa block.
- Tùy biến khoảng cách lỗ biên (E): Cắt phân bố đều hai đầu theo đúng bản vẽ thiết kế máy của khách hàng, đảm bảo tính thẩm mỹ và dễ gá đặt.
- Tặng kèm nắp chụp nhựa che lỗ bu-lông: Che chắn kín mặt rãnh trượt, bảo vệ cụm bi hoàn hảo trước mạt phôi bụi bẩn.
- Cam kết chất lượng: Bề mặt ray sáng bóng, gia công chuẩn xác, mác thép nguyên khối chịu lực cao, kiểm tra kỹ lưỡng trước khi xuất kho.
- Hỗ trợ kỹ thuật chuyên sâu: Tư vấn tính toán tải trọng, lựa chọn mã sản phẩm tối ưu chi phí và hỗ trợ hướng dẫn lắp ráp tận tình.
- Giao hàng hỏa tốc: Kho hàng luôn sẵn số lượng lớn nguyên thanh 4m, cắt nhanh lấy ngay trong ngày và giao hàng toàn quốc.
8. Hướng dẫn lắp đặt, căn chỉnh độ thẳng & Bảo dưỡng ray trượt chuẩn kỹ thuật
Để hệ thống ray trượt và con trượt đạt độ chính xác cao nhất cùng độ bền tối đa, kỹ thuật viên nên tuân thủ quy trình sau:
- Vệ sinh bề mặt gá: Làm sạch toàn bộ dầu mỡ bảo quản, bụi bẩn, ba-via trên bề mặt gá đặt ray của máy bằng đá mài mịn hoặc dung môi tẩy rửa chuyên dụng.
- Định vị ray chuẩn vào vai gá (Datum plane): Đặt thanh ray lên bệ gá, áp sát cạnh hông chuẩn của ray vào gờ định vị của thân máy.
- Xiết bu-lông theo trình tự chuẩn: Gá tạm tất cả bu-lông, sau đó dùng cờ-lê lực xiết chặt dần theo trình tự từ giữa thanh ray tịnh tiến đều ra hai đầu với lực xiết khuyến nghị (M6 x 20).
- Căn chỉnh độ song song bằng đồng hồ so: Khi lắp 2 thanh ray song song, sử dụng thanh ray thứ nhất làm chuẩn cố định, dùng đồng hồ so di chuyển cụm trượt để căn chỉnh thanh ray thứ hai đạt dung sai song song dưới 0.02mm trước khi xiết chặt hoàn toàn.
- Đóng nắp chụp lỗ bu-lông: Dùng búa cao su gõ nhẹ các nắp chụp nhựa vào lỗ bu-lông cho phẳng mặt ray.
- Bảo dưỡng định kỳ: Tra mỡ chịu tải lithium hoặc dầu nhớt chuyên dụng ISO VG 68 – 220 qua núm bơm mỡ của con trượt định kỳ sau mỗi 100km hành trình hoặc 3 – 6 tháng vận hành.
9. Các câu hỏi thường gặp (FAQ) về Ray trượt HGR25C
Q1: Chiều dài thanh ray HGR25C tối đa là bao nhiêu? Có thể nối dài không?
Trả lời: Chiều dài nguyên cây tiêu chuẩn của ray HGR25C là 4000mm (4 mét). Đối với các hành trình dài hơn 4m (như máy phay giường 6m - 12m), CNC24H cung cấp dịch vụ vát mép gia công ghép nối ray (Joint rail) chuyên nghiệp, đảm bảo con trượt đi qua mối nối cực kỳ êm ái không bị sượng.
Q2: Có thể dùng con trượt của hãng khác lắp lên thanh ray HGR25C được không?
Trả lời: HOÀN TOÀN KHÔNG ĐƯỢC. Theo nguyên tắc kỹ thuật cơ khí chính xác, thanh ray của hãng nào chỉ lắp được với con trượt của đúng hãng đó. Mặc dù kích thước ngoài danh nghĩa có thể tương đương, nhưng mỗi hãng sản xuất đều có biên dạng rãnh bi, góc tiếp xúc và đường kính viên bi riêng. Cố tình lắp lẫn con trượt khác hãng lên thanh ray sẽ gây kẹt bi, rơ lắc và làm hỏng hóc nghiêm trọng cơ cấu dẫn hướng.
Q3: Ray trượt HGR25C dùng loại bu-lông nào để lắp đặt?
Trả lời: Ray HGR25C sử dụng bu-lông lục giác chìm M6 x 20 cấp bền 12.9 chuyên dụng để đảm bảo lực ép định vị vững chắc.
