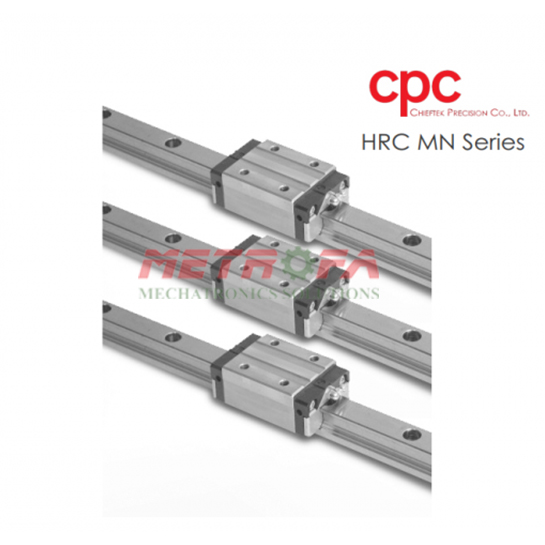

Con trượt HRC25MN

1. Giới thiệu tổng quan về Con trượt HRC25MN

Con trượt HRC25MN là dòng con trượt vuông tải nặng thân cao dạng khối vuông thân cao tiêu chuẩn (High Block Normal) thuộc dòng HRC Series danh tiếng của thương hiệu CPC (Chieftek Precision Co., Ltd. - Đài Loan) – đơn vị sản xuất linh kiện dẫn hướng chính xác hàng đầu châu Á.

Được thiết kế đặc biệt với chiều cao lắp ráp vượt trội H = 40 mm và chiều rộng con trượt W = 48 mm, khối trượt được chế tạo từ thép hợp kim chịu lực tôi thấm carbon sâu, đạt độ cứng vững bề mặt và khả năng chống mài mòn hoàn hảo. Con trượt HRC25MN kết hợp cùng thanh ray AR tạo thành hệ dẫn hướng chuyển động tuyến tính siêu bền vững, chuyên dụng cho các loại máy CNC gia công cắt gọt nặng, máy cưa cắt kim loại, máy gia công đá hoa cương và dây chuyền tự động hóa công suất lớn.

2. Cấu tạo và cơ chế hoạt động của Con trượt HRC25MN

Khối trượt vuông tải nặng thân cao Con trượt HRC25MN được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt với các ưu điểm nổi bật:

• Thiết kế 4 hàng bi tiếp xúc lưng-đối-lưng góc 45° (DB Arrangement): Giúp con trượt hấp thụ và phân bố đều lực tác dụng theo cả 4 hướng (tải trọng đứng, tải trọng treo ngược và tải trọng ngang hai bên), mang lại khả năng kháng mô men uốn và mô men lật ngang cực lớn.
• Khả năng tự lựa sai số (Self-Aligning Capability): Thiết kế rãnh bi Gothic mài chính xác tạo điều kiện cho các viên bi di chuyển mượt mà, tự động bù trừ các sai lệch cơ khí nhỏ trên bề mặt lắp gá mà không gây hiện tượng kẹt bi hay sượng rãnh.
• Hệ thống tuần hoàn bi êm ái: Các đầu hồi bi bằng vật liệu polyme kỹ thuật cao chịu mài mòn giúp các viên bi đổi hướng nhẹ nhàng ở tốc độ cao, triệt tiêu tiếng ồn cơ khí và giảm lực ma sát trượt đến mức tối thiểu.
• Phớt chắn bụi bảo vệ toàn diện: Tấm chắn bụi cao su chịu dầu tích hợp hai đầu cùng lưỡi gạt đáy ngăn chặn triệt để mạt phoi kim loại, giữ kín dầu mỡ bôi trơn trong khối trượt giúp kéo dài thời gian giữa các kỳ bảo dưỡng.

3. Thông số kỹ thuật chi tiết của Con trượt HRC25MN

Dưới đây là bảng thông số kích thước hình học và bảng tải trọng định mức tiêu chuẩn của sản phẩm Con trượt HRC25MN:

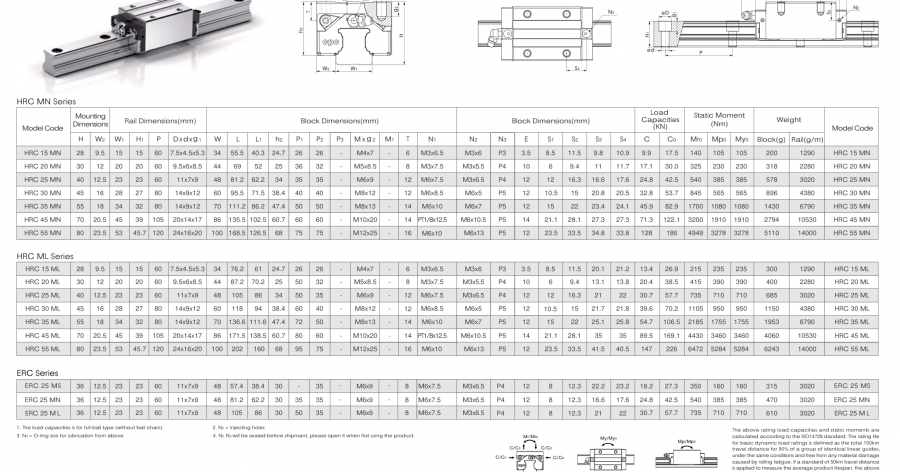

Bảng 1: Thông số kích thước hình học Con trượt HRC25MN (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Mô men cho phép

Catalog PDF: ARCHRCERC Catalog(EN)

4. So sánh chi tiết con trượt CPC HRC25MN và HRC25ML

Nhằm hỗ trợ kỹ sư chế tạo máy và quý khách hàng lựa chọn đúng cấu hình tối ưu nhất cho cơ cấu truyền động, bảng dưới đây đối chiếu chi tiết sự khác biệt về kích thước hình học, tải trọng định mức và mô men uốn giữa CPC HRC25MN và phiên bản liên đới CPC HRC25ML (Cùng dòng, cùng cỡ, cùng kiểu dáng, khác chiều dài):

5. So sánh con trượt CPC HRC25MN với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn hóa kích thước lắp đặt cơ khí theo quy chuẩn công nghiệp quốc tế (ISO/DIN), con trượt Con trượt HRC25MN của thương hiệu CPC (Chieftek Precision - Đài Loan) có khả năng tương thích cao về kích thước mặt gá đặt với các thương hiệu dẫn hướng tuyến tính hàng đầu thế giới trong cùng phân khúc dòng con trượt khối vuông tải nặng (Square Type Block) cỡ 25 tiêu chuẩn:

• So sánh với dòng tương đương của HIWIN (HGH25CA): Khớp chính xác 100% kích thước lắp ráp dòng khối vuông tiêu chuẩn công nghiệp theo bảng quy đổi chuẩn (Chiều cao H = 40mm, Bề rộng W = 48mm, bước ren bắt ốc 35 × 35mm). CPC HRC25 có nẹp giữ bi độc quyền chống rơi rụng bi.
• So sánh với dòng tương đương của PMI (MSA25S): Tương thích hoàn toàn quy cách khung gá (Chiều cao H = 40mm, Bề rộng W = 48mm, bước ren bắt ốc 35 × 35mm), màng dầu bôi trơn vi lượng phủ đều các đường bi gia tăng tuổi thọ.
• So sánh với dòng tương đương của ABBA (BRC25-R0): Tương đồng tuyệt đối về kích thước bao ngoài và vị trí tâm ren bu lông (Chiều cao H = 40mm, Bề rộng W = 48mm, bước ren bắt ốc 35 × 35mm), thép tôi tôi carbon sâu độ cứng 58-64 HRC.

6. Ưu điểm nổi bật của Con trượt HRC25MN

• Khả năng chịu tải trọng nặng và va đập cao: Tải trọng động định mức 26,000 N và tải trọng tĩnh 49,000 N, hoàn toàn đáp ứng các nguyên công cắt gọt nặng và chế độ phay thô công suất lớn.
• Thân cao gia tăng độ cứng vững: Chiều cao lắp ráp 40mm giúp nâng cao khoảng cách lắp gá và tạo độ ổn định chống biến dạng cơ học khi làm việc liên tục.
• Độ chính xác cao & Chuyển động êm: Ma sát trượt thấp, triệt tiêu độ rơ lỏng, định vị chính xác ở cấp độ micromet, độ ồn cơ khí cực thấp.
• Bảo vệ chống bụi phoi hiệu quả: Thiết kế nắp chặn và phớt cao su chịu mài mòn cao, bảo vệ an toàn cho đường bi trong môi trường nhiều bụi bẩn và dầu tưới nguội.
• Quy chuẩn quốc tế dễ thay thế: Tương thích hoàn toàn với các dòng ray trượt công nghiệp tiêu chuẩn, tạo sự linh hoạt tối đa khi lắp ráp hoặc nâng cấp máy móc.

7. Ứng dụng thực tế của Con trượt HRC25MN

Với kết cấu thân cao cứng cáp và khả năng chịu tải nặng phi thường, Con trượt HRC25MN được ứng dụng rộng rãi trong các cơ cấu máy công nghiệp:

• Máy công cụ CNC cơ khí: Trung tâm phay tiện CNC, máy doa ngang, máy mài phẳng công nghiệp, máy mài trục tròn.
• Máy cắt Laser Fiber & Plasma hạng nặng: Dẫn hướng trục cổng máy cắt khổ lớn yêu cầu tốc độ chạy nhanh và độ võng cơ khí bằng 0.
• Máy chế biến gỗ & Gia công đá: Máy phay gỗ router hạng nặng, máy cắt đá granite nhiều lưỡi chịu tải rung dằn liên tục.
• Cánh tay robot công nghiệp tải nặng: Robot gắp phôi tự động, robot hàn kết cấu thép, cơ cấu nâng hạ xếp dỡ hàng hóa tự động.
• Máy đột dập & Ép thủy lực: Dẫn hướng bàn trượt ép phôi, cụm khuôn dập kim loại tấm chính xác.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt HRC25MN

1. Làm sạch bề mặt chuẩn: Vệ sinh sạch ba-vớ, bụi kim loại và dầu mỡ bảo quản trên mặt gá ray và khối trượt bằng giẻ mềm chuyên dụng trước khi siết ốc.
2. Siết lực bu lông đúng mô men: Dùng cờ-lê cân lực siết ốc ray từ tâm tản dần ra hai đầu theo đúng mô men lực quy định theo kích cỡ bu lông M6 × 25.
3. Đưa con trượt vào ray cẩn thận: Sử dụng ray nhựa hỗ trợ đi kèm của nhà sản xuất để đưa khối trượt vào ray kim loại một cách êm ái, tránh làm xô lệch hoặc rơi bi.
4. Bôi trơn định kỳ: Bơm mỡ bôi trơn chuyên dụng định kỳ qua núm tra mỡ để duy trì màng dầu bảo vệ, giúp con trượt vận hành trơn tru và kéo dài tuổi thọ sử dụng.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn chất lượng nhà sản xuất CPC Đài Loan, vận hành trơn tru, độ rơ chuẩn xác và tuổi thọ bền bỉ.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các sản phẩm con trượt và ray trượt CPC.
• Chính sách đổi trả: Hỗ trợ 1 đổi 1 nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
• Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, chuyển phát nhanh hỏa tốc đến tận tay khách hàng trên toàn quốc.
• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn tính toán chọn mã con trượt, độ rơ và cung cấp bản vẽ CAD/3D chi tiết phục vụ thiết kế máy móc.
