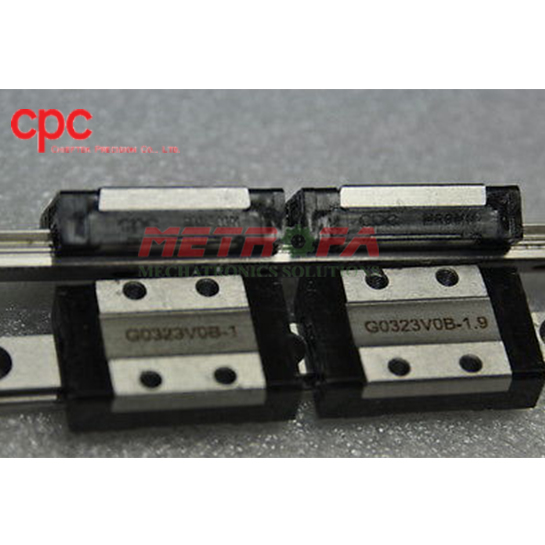

Con trượt CPC MR9MN

1. Giới thiệu tổng quan về Con trượt CPC MR9MN

Con trượt CPC MR9MN là dòng con trượt vuông siêu nhỏ (Miniature Linear Guide) bản tiêu chuẩn (Standard type - Normal Length) thuộc dòng MR Series danh tiếng của thương hiệu CPC (Chieftek Precision Co., Ltd. - Đài Loan) – nhà sản xuất hàng đầu thế giới về công nghệ chuyển động tuyến tính vi mô chính xác cao.

Được thiết kế chuyên biệt với chiều cao lắp ráp H = 10 mm và bề rộng con trượt W = 20 mm, khối trượt được chế tạo từ vật liệu thép không gỉ (Stainless Steel SUS) nguyên khối tôi luyện đạt độ cứng tối ưu. Với thiết kế 2 hàng bi tuần hoàn tiếp xúc Gothic 4 hướng cân bằng tải trọng, Con trượt CPC MR9MN là giải pháp hoàn hảo cho các thiết bị công nghệ cao như máy sản xuất bán dẫn, thiết bị y tế, máy in 3D công nghiệp và các cơ cấu tự động hóa chính xác.

2. Cấu tạo và cơ chế hoạt động của Con trượt CPC MR9MN

Khối con trượt vuông mini Con trượt CPC MR9MN sở hữu nhiều ưu điểm cơ khí vượt trội nhờ công nghệ gia công tiên tiến của CPC Đài Loan:

• Vật liệu thép không gỉ cao cấp: Toàn bộ thân khối trượt, thanh ray và các viên bi tuần hoàn đều được chế tạo từ thép không gỉ SUS chất lượng cao, có khả năng chống oxy hóa, chống gỉ sét và chống ăn mòn hóa học vượt trội trong môi trường khắc nghiệt hoặc phòng sạch.
• Rãnh bi tiếp xúc góc Gothic 4 hướng 45°: Đảm bảo khả năng chịu tải trọng đồng đều và cân bằng theo cả 4 hướng (hướng tâm, hướng ngược và hai hướng phương ngang), giữ cho hệ thống luôn đạt độ cứng vững và độ thăng bằng cơ học tối đa.
• Hệ thống nẹp giữ bi độc quyền (Ball Retainer): Giúp giữ cố định các viên bi thép bên trong rãnh trượt, ngăn chặn hoàn toàn nguy cơ bi bị rơi ra ngoài khi rút hoặc tháo khối trượt khỏi thanh ray dẫn hướng, rất an toàn và tiện lợi khi bảo dưỡng.
• Phớt chắn bụi bảo vệ kín khít: Hai đầu khối trượt được trang bị tấm chắn bụi kín khít, ngăn ngừa phoi vụn và hạt bụi siêu mịn xâm nhập vào đường tuần hoàn bi, đồng thời giữ kín mỡ bôi trơn giúp con trượt chuyển động êm ái dài lâu.

3. Thông số kỹ thuật chi tiết của Con trượt CPC MR9MN

Dưới đây là bảng thông số hình học và bảng tải trọng định mức tiêu chuẩn của sản phẩm Con trượt CPC MR9MN:

Bảng 1: Thông số kích thước hình học Con trượt CPC MR9MN (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Mô men cho phép

4. So sánh chi tiết con trượt CPC MR9MN và MR9ML

Nhằm hỗ trợ kỹ sư chế tạo máy và quý khách hàng lựa chọn đúng cấu hình tối ưu nhất cho cơ cấu truyền động, bảng dưới đây đối chiếu chi tiết sự khác biệt về kích thước hình học, tải trọng định mức và mô men uốn giữa CPC MR9MN và phiên bản liên đới CPC MR9ML (Cùng dòng, cùng cỡ, cùng kiểu dáng, khác chiều dài):

5. So sánh con trượt CPC MR9MN với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn hóa kích thước lắp đặt cơ khí theo quy chuẩn công nghiệp quốc tế (ISO/DIN), con trượt Con trượt CPC MR9MN của thương hiệu CPC (Chieftek Precision - Đài Loan) có khả năng tương thích cao về kích thước mặt gá đặt với các thương hiệu dẫn hướng tuyến tính hàng đầu thế giới trong cùng phân khúc dòng con trượt vuông siêu nhỏ (Miniature Linear Guide) cỡ 9mm tiêu chuẩn (Standard):

• So sánh với dòng tương đương của HIWIN (MGN9C): Khớp hoàn toàn về quy cách lắp ráp khung máy (Chiều cao H = 10mm, Bề rộng W = 20mm, bước ốc 15 × 10mm). Con trượt CPC MR series sử dụng thiết kế nẹp giữ bi ngược độc quyền giúp khối trượt không bị rơi bi khi trượt ra khỏi ray, độ êm ái vượt trội ở vận tốc cao.
• So sánh với dòng tương đương của PMI (MSC9M): Tương thích 100% kích thước mặt lắp ghép (Chiều cao H = 10mm, Bề rộng W = 20mm, bước ốc 15 × 10mm). Dòng mini CPC có cấu tạo toàn bộ thân vỏ và bi trượt bằng thép không gỉ martensitic tôi cứng, chống ăn mòn hiệu quả trong thiết bị y tế và phòng sạch.
• So sánh với dòng tương đương của ABBA (Không sản xuất size <15): Thương hiệu ABBA (Đài Loan) không sản xuất dòng con trượt mini cỡ 9mm. Các đối trọng quy đổi tương đương chuẩn xác trong phân khúc này là HIWIN (MGN9) và PMI (MSC9).

6. Ưu điểm nổi bật của Con trượt CPC MR9MN

• Kích thước siêu nhỏ gọn, tối ưu không gian: Chiều cao lắp ráp chỉ 10mm, giúp tối giản trọng lượng cụm đầu gia công và tiết kiệm tối đa không gian buồng máy.
• Chống ăn mòn & Chống gỉ tuyệt đối: Chế tạo 100% từ thép không gỉ cao cấp, hoàn toàn phù hợp môi trường độ ẩm cao, hóa chất nhẹ và phòng sạch tiêu chuẩn y tế, bán dẫn.
• Vận hành cực êm ái, ma sát thấp: Độ ồn cực thấp khi trượt ở tốc độ cao, khả năng tăng tốc mượt mà, định vị chính xác tới từng micromet.
• Tháo lắp bảo dưỡng nhanh chóng, an toàn: Khung lồng giữ bi chống rơi bi độc quyền bảo vệ an toàn tối đa cho kỹ thuật viên trong suốt quá trình thao tác.
• Khả năng chịu tải trọng và mô men uốn vượt trội: Thiết kế hình học tối ưu hóa điểm tiếp xúc bi giúp khối trượt chịu được mô men xoắn và tải trọng va đập lớn so với kích thước nhỏ gọn của nó.

7. Ứng dụng thực tế của Con trượt CPC MR9MN

Nhờ độ chính xác vi mô và vật liệu thép không gỉ bền bỉ, Con trượt CPC MR9MN được ứng dụng rộng rãi trong các lĩnh vực công nghệ cao:

• Thiết bị sản xuất và kiểm tra bán dẫn: Bàn soi wafer, máy gắn chip bề mặt SMD/SMT (Pick & Place), máy đóng gói vi mạch.
• Thiết bị y sinh & Dược phẩm: Máy xét nghiệm mẫu máu tự động, thiết bị chiết tách mẫu vi sinh, cánh tay robot phòng thí nghiệm vô trùng.
• Máy in 3D công nghiệp & Khắc laser mini: Dẫn hướng trục in X, Y mang lại bề mặt in sắc nét, không bị rung rơ hay gợn sóng.
• Thiết bị quang học & Đo lường tọa độ: Kính hiển vi kỹ thuật số tự động, máy quét 3D quang học độ phân giải cao.
• Cơ cấu robot mini & Tự động hóa chính xác: Dây chuyền lắp ráp linh kiện điện tử thông minh và cơ cấu chấp hành tự động.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt CPC MR9MN

1. Làm sạch bề mặt chuẩn: Vệ sinh sạch sẽ mặt đáy ray trượt và mặt lắp con trượt bằng vải mềm không xơ và dung dịch làm sạch chuyên dụng trước khi siết ốc.
2. Sử dụng thanh dưỡng nhựa hỗ trợ: Giữ nguyên con trượt trên thanh ray nhựa hỗ trợ đi kèm, áp sát thẳng hàng vào đầu thanh ray kim loại rồi trượt nhẹ sang ray. Tuyệt đối không dùng búa hoặc dùng lực tác động lệch góc rãnh bi.
3. Siết lực bu lông đúng định mức: Sử dụng bu lông đúng kích thước quy định (M3 × 3), siết đều theo hình zíc-zắc chéo góc để bảo đảm mặt trượt phẳng tuyệt đối.
4. Bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng cho con trượt siêu nhỏ định kỳ 3 - 6 tháng/lần tùy theo tần suất làm việc để duy trì độ êm ái và kéo dài tuổi thọ con trượt.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn chất lượng nhà sản xuất CPC Đài Loan, vận hành trơn tru, độ rơ chuẩn xác và tuổi thọ bền bỉ.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các sản phẩm con trượt và ray trượt CPC.
• Chính sách đổi trả: Hỗ trợ 1 đổi 1 nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
• Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, chuyển phát nhanh hỏa tốc đến tận tay khách hàng trên toàn quốc.
• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn tính toán chọn mã con trượt, độ rơ và cung cấp bản vẽ CAD/3D chi tiết phục vụ thiết kế máy móc.
