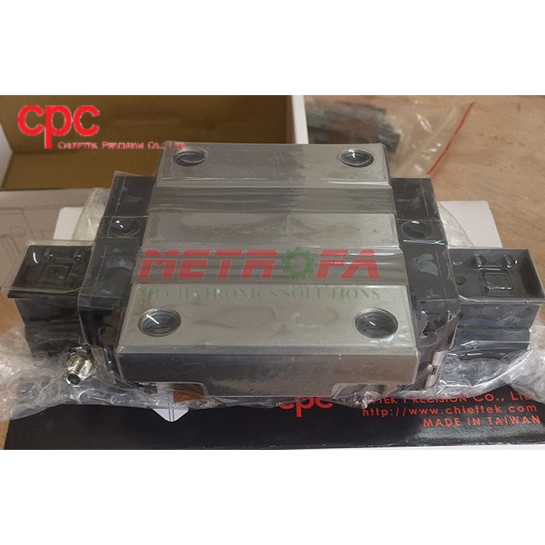

Con trượt ARC35FN

1. Giới thiệu tổng quan về Con trượt ARC35FN

Con trượt ARC35FN là dòng con trượt vuông dẫn hướng công nghiệp tải nặng dạng có cánh tiêu chuẩn (Standard Flange) thuộc dòng ARC Series cao cấp do thương hiệu CPC (Chieftek Precision Co., Ltd. - Đài Loan) thiết kế và sản xuất. Dòng con trượt ARC được biết đến rộng rãi nhờ khả năng tự cân bằng góc tiếp xúc bi, độ cứng vững phi thường và khả năng chịu tải trọng cực lớn trong điều kiện làm việc khắc nghiệt.

Với chiều cao lắp ráp tiêu chuẩn H = 48 mm và chiều rộng con trượt W = 100 mm, khối trượt được chế tạo từ thép hợp kim chất lượng cao đã qua xử lý nhiệt luyện tôi thấm carbon sâu, mang lại độ cứng bề mặt tối ưu cùng khả năng chống mài mòn hoàn hảo. Con trượt ARC35FN là sự lựa chọn hàng đầu cho các trung tâm gia công CNC, máy phay giường, máy tiện kim loại, máy cắt laser công suất lớn và cánh tay robot công nghiệp tải nặng.

2. Cấu tạo và cơ chế hoạt động của Con trượt ARC35FN

Dòng con trượt tải nặng Con trượt ARC35FN sở hữu thiết kế hình học tiên tiến với cơ cấu 4 hàng bi tuần hoàn đối xứng lưng-đối-lưng (Back-to-Back DB Contact):

• Cơ cấu 4 hàng bi tiếp xúc góc O (45° DB Arrangement): Bốn hàng bi tròn tuần hoàn tiếp xúc rãnh cung tròn Gothic theo góc 45° đối xứng. Thiết kế này tạo ra khoảng cách đòn bẩy tiếp xúc hiệu dụng lớn hơn, giúp con trượt có khả năng kháng lại các mô men uốn (Pitch), mô men xoay (Yaw) và đặc biệt là mô men lật ngang (Roll) vượt trội hơn hẳn so với kết cấu tiếp xúc góc X truyền thống.
• Khả năng tự lựa cân bằng (Self-Aligning Capability): Rãnh bi được mài chính xác với độ cong tối ưu cho phép con trượt bù trừ linh hoạt các sai số lắp ráp cơ khí bề mặt, duy trì sự tiếp xúc trơn tru liên tục của các viên bi mà không bị kẹt hay tăng ma sát cục bộ.
• Hệ thống dẫn dầu và bôi trơn tối ưu: Tích hợp rãnh dẫn mỡ phân phối đồng đều đến tất cả các rãnh tuần hoàn bi, giúp màng dầu bôi trơn được phủ kín liên tục trên bề mặt chịu tải, giảm thiểu tối đa ma sát trượt và gia tăng gấp đôi tuổi thọ làm việc.
• Phớt chắn bụi bảo vệ đa lớp: Đầu con trượt trang bị hệ thống phớt kép chắn bụi kín khít chịu dầu mỡ công nghiệp, ngăn ngừa mạt sắt, phoi kim loại và bụi bẩn xâm nhập, đồng thời khóa chặt dầu mỡ bên trong khối trượt.

3. Thông số kỹ thuật chi tiết của Con trượt ARC35FN

Dưới đây là bảng thông số kích thước hình học và bảng tải trọng định mức tiêu chuẩn của sản phẩm Con trượt ARC35FN:

Bảng 1: Thông số kích thước hình học Con trượt ARC35FN (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Mô men cho phép

Catalog PDF: ARCHRCERC Catalog(EN)

4. So sánh chi tiết con trượt CPC ARC35FN và HRC35FN

Nhằm hỗ trợ kỹ sư chế tạo máy và quý khách hàng lựa chọn đúng cấu hình tối ưu nhất cho cơ cấu truyền động, bảng dưới đây đối chiếu chi tiết sự khác biệt về kích thước hình học, tải trọng định mức và mô men uốn giữa CPC ARC35FN và phiên bản liên đới CPC HRC35FN (Cùng hệ AR/ARC/HRC, cùng cỡ, cùng kiểu dáng):

5. Ưu điểm nổi bật của Con trượt ARC35FN

• Khả năng chịu tải trọng siêu nặng: Tải trọng động định mức đạt 51,000 N và tải trọng tĩnh lên tới 93,000 N, đáp ứng hoàn hảo các yêu cầu phay cắt gọt kim loại nặng mà không bị biến dạng đàn hồi.
• Độ cứng vững chống rung lắc vượt trội: Bố trí 4 hàng bi góc O giúp triệt tiêu độ rơ lỏng cơ học, triệt tiêu rung chấn phát sinh từ dao cắt khi máy vận hành ở công suất cao.
• Tốc độ di chuyển cao & Độ chính xác ổn định: Vận tốc dịch chuyển tuyến tính đạt tới 3 - 5 m/s, gia tốc trượt cao nhưng vẫn đảm bảo độ lặp lại vị trí chuẩn xác ở cấp độ micromet.
• Chống bụi bẩn và kéo dài chu kỳ bảo dưỡng: Phớt gạt bụi đa tầng ngăn chặn triệt để phoi kim loại xâm nhập, giữ sạch đường bi giúp nâng cao tuổi thọ tổng thể của cụm dẫn hướng.
• Quy chuẩn quốc tế, thay thế dễ dàng: Kích thước lắp ráp tuân thủ nghiêm ngặt theo tiêu chuẩn quốc tế ISO/DIN, dễ dàng thay thế tương đương cho các dòng ray trượt công nghiệp cùng kích thước trên thị trường.

6. Ứng dụng thực tế của Con trượt ARC35FN

Nhờ khả năng chịu tải trọng nặng và độ bền bỉ cơ học vượt trội, Con trượt ARC35FN được ứng dụng rộng rãi trong các hệ thống máy móc công nghiệp hạng nặng:

• Máy công cụ CNC cơ khí chính xác: Trung tâm gia công đứng/ngang CNC, máy tiện kim loại, máy mài phẳng, máy doa lỗ chính xác cao.
• Máy cắt Laser Fiber & Máy Plasma công nghiệp: Dẫn hướng trục X, Y cho máy cắt kim loại tấm với tốc độ di chuyển cao và yêu cầu đường cắt phẳng mịn.
• Máy gia công gỗ & Chế biến đá granite: Máy phay router CNC nhiều đầu, máy cưa bàn trượt chịu môi trường bụi bặm và rung động liên tục.
• Hệ thống robot công nghiệp & Dây chuyền tự động hóa: Cánh tay robot bốc xếp tải trọng nặng (Palletizing Robot), cơ cấu nâng hạ tự động và băng tải chính xác.
• Thiết bị ép khuôn & Đúc áp lực: Hệ thống dẫn hướng trượt bàn kẹp khuôn ép nhựa, máy đột dập liên hoàn.

7. Hướng dẫn lắp đặt và bảo dưỡng Con trượt ARC35FN

1. Chuẩn bị bề mặt gá đặt: Dùng đá mài dầu làm sạch ba-vớ, bụi bẩn và dầu mỡ bảo quản trên mặt đế ray và con trượt. Kiểm tra độ phẳng bề mặt bằng đồng hồ so trước khi cố định.
2. Lắp ray trượt chuẩn mực: Bắt ốc ray từ giữa thanh ray tản dần đều sang hai đầu bằng cờ-lê cân lực (Torque Wrench) đúng mô men siết kỹ thuật theo kích cỡ bu lông M8 × 35.
3. Đưa khối con trượt vào ray: Sử dụng thanh dưỡng nhựa hỗ trợ để đưa con trượt nhẹ nhàng vào ray, tránh làm lệch các viên bi chịu tải bên trong.
4. Bôi trơn định kỳ: Tra mỡ chịu tải chất lượng cao thông qua vú mỡ đầu con trượt định kỳ 100 km hành trình hoặc 3 - 6 tháng/lần tùy môi trường làm việc.

8. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn chất lượng nhà sản xuất CPC Đài Loan, vận hành trơn tru, độ rơ chuẩn xác và tuổi thọ bền bỉ.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các sản phẩm con trượt và ray trượt CPC.
• Chính sách đổi trả: Hỗ trợ 1 đổi 1 nhanh chóng nếu phát hiện lỗi kỹ thuật từ nhà sản xuất.
• Giao hàng toàn quốc: Đóng gói cẩn thận, bọc chống sốc chuyên dụng, chuyển phát nhanh hỏa tốc đến tận tay khách hàng trên toàn quốc.
• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn tính toán chọn mã con trượt, độ rơ và cung cấp bản vẽ CAD/3D chi tiết phục vụ thiết kế máy móc.
