Con trượt ARC15FN

1. Giới thiệu tổng quan về Con trượt ARC15FN

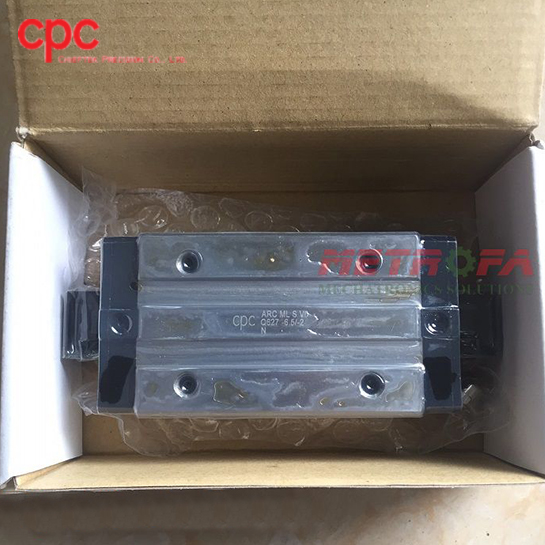

Con trượt ARC15FN là dòng con trượt vuông chất lượng cao dạng có cánh thân thấp tiêu chuẩn (Compact Flange Normal) thuộc danh mục sản phẩm của thương hiệu CPC (Chieftek Precision Co., Ltd. - Đài Loan) – nhà sản xuất hàng đầu thế giới về hệ thống dẫn hướng tuyến tính chính xác cao.

Sản phẩm được gia công chính xác từ vật liệu hợp kim chịu lực tôi thấm carbon sâu (hoặc thép không gỉ martensitic cao cấp đối với dòng mini), sở hữu kích thước lắp ráp tiêu chuẩn công nghiệp với chiều cao H = 24 mm, bề rộng W = 52 mm và chiều dài L = 61.0 mm. Con trượt Con trượt ARC15FN kết hợp cùng thanh ray AR 15 tạo nên cơ cấu dẫn hướng chuyển động tịnh tiến trơn tru, chịu tải cao, triệt tiêu ma sát và đảm bảo tuổi thọ làm việc lâu dài cho máy móc tự động hóa.

2. Cấu tạo và cơ chế hoạt động của Con trượt ARC15FN

Khối trượt Con trượt ARC15FN được thiết kế theo tiêu chuẩn công nghệ tiên tiến của CPC với cấu trúc cơ khí vững chắc:

• Thiết kế 4 hàng bi chịu tải đa hướng: Rãnh bi tiếp xúc góc 45° (DB Arrangement) phân bố cân bằng lực tác dụng theo cả 4 hướng (hướng đứng thẳng, hướng treo ngược và hướng ngang hai bên), giúp cơ cấu vận hành ổn định và chống rung lắc mạnh.
• Nẹp giữ bi ngược độc quyền: Khối kim loại gia cường giữ chặt từng viên bi trong rãnh trượt, ngăn chặn hoàn toàn hiện tượng rơi rụng bi khi kỹ thuật viên tháo rời con trượt khỏi thanh ray trong quá trình bảo dưỡng.
• Khả năng tự lựa sai số (Self-Aligning): Rãnh bi Gothic gia công mài siêu chính xác giúp con trượt tự hấp thụ các sai lệch cơ khí nhỏ của bề mặt gia công khung máy, đảm bảo chuyển động luôn mượt mà.
• Hệ thống phớt chắn bụi và làm kín toàn diện: Nắp chắn bụi hai đầu bằng cao su tổng hợp chịu dầu kết hợp cùng phớt gạt đáy giúp ngăn ngừa phoi kim loại, bụi bẩn xâm nhập và chống thất thoát chất bôi trơn ra ngoài.

3. Thông số kỹ thuật chi tiết của Con trượt ARC15FN

Dưới đây là bảng thông số kích thước hình học và bảng tải trọng định mức tiêu chuẩn của sản phẩm Con trượt ARC15FN:

Bảng 1: Thông số kích thước hình học Con trượt ARC15FN (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Mô men cho phép

Catalog PDF: ARCHRCERC Catalog(EN)

4. So sánh chi tiết con trượt CPC ARC15FN và ARC15FS

So sánh thông số kỹ thuật giữa con trượt có cánh ARC15FN và phiên bản ngắn ARC15FS:

5. Ưu điểm nổi bật của Con trượt ARC15FN

Sản phẩm con trượt Con trượt ARC15FN được tin dùng rộng rãi trong các dây chuyền chế tạo máy nhờ những thế mạnh kỹ thuật vượt trội:

• Độ chính xác và độ lặp lại cao: Được gia công mài phẳng rãnh trượt với cấp độ chính xác tiêu chuẩn quốc tế, sai số dịch chuyển vi mô cực thấp, giúp cơ cấu máy vận hành chuẩn xác từng micromet.
• Vận hành êm ái, độ ồn thấp: Thiết kế hồi bi thông minh triệt tiêu tiếng va đập của viên bi khi chuyển hướng ở tốc độ cao, mang lại môi trường làm việc êm dịu, giảm hao mòn cơ khí.
• Độ bền cơ học vượt thời gian: Thép hợp kim qua nhiệt luyện chân không đạt độ cứng 58 – 64 HRC, chống mài mòn hoàn hảo ngay cả khi vận hành với tần suất cao 24/7.
• Bảo dưỡng nhanh chóng và tiết kiệm: Núm bơm mỡ bố trí thuận tiện ở đầu con trượt giúp tra mỡ bôi trơn nhanh gọn trực tiếp vào các rãnh bi mà không cần tháo rời cụm máy.

6. Ứng dụng thực tế của Con trượt ARC15FN

Nhờ đặc tính chịu tải tối ưu và độ cứng vững xuất sắc, con trượt Con trượt ARC15FN là sự lựa chọn số 1 cho các ứng dụng cơ khí tự động hóa:

• Máy công cụ CNC chính xác: Máy phay CNC, máy tiện, máy mài phẳng, máy cắt dây EDM và máy khắc laser công nghiệp.
• Dây chuyền sản xuất tự động & Robot: Robot cánh tay công nghiệp, robot gắp thả SMT, dây chuyền đóng gói thực phẩm và lắp ráp điện tử.
• Thiết bị ngành in và cắt công nghiệp: Máy in phun kỹ thuật số khổ lớn, máy cắt decal, máy cắt plasma CNC và máy khắc gỗ nhiều đầu.
• Thiết bị y tế và phòng sạch: Máy quét CT, thiết bị định vị xét nghiệm tự động, cơ cấu cấp phôi bán dẫn.

7. Hướng dẫn lắp đặt và bảo dưỡng Con trượt ARC15FN

Để đảm bảo tuổi thọ tối đa và độ chính xác chuyển động cho hệ thống dẫn hướng, quý khách nên thực hiện theo quy trình kỹ thuật tiêu chuẩn:

• Làm sạch bề mặt lắp ghép: Trước khi lắp ray và con trượt, dùng khăn sạch và dầu tẩy nhẹ lau sạch ba via, bụi bẩn hoặc rỉ sét bám trên đế máy.
• Gá đặt song song và siết ốc đối xứng: Đặt ray trượt vào rãnh dẫn hướng, siết ốc từng bước theo thứ tự từ giữa ra hai đầu bằng cần siết lực đúng tiêu chuẩn mô men xoắn khuyến cáo.
• Sử dụng ray phụ dẫn hướng khi tháo lắp: Khi cần chuyển con trượt sang ray khác, hãy sử dụng thanh nhựa giữ bi phụ đi kèm để dẫn hướng, tuyệt đối không rút con trượt tự do ra ngoài không khí.
• Định kỳ tra mỡ bôi trơn: Bơm mỡ bôi trơn chuyên dụng gốc Lithium định kỳ sau mỗi 100 km hành trình hoặc 3 – 6 tháng sử dụng để duy trì màng dầu bảo vệ rãnh bi.
