1. Tổng quan về đai ốc vít me bi ABBA FSE R025-25A2D Đài Loan
Đai ốc vít me bi ABBA FSE R025-25A2D (mã hiệu kỹ thuật chuẩn: FSE-R2525A2D (FSE 2525-2)) là dòng đai ốc truyền động bi tuyến tính chất lượng cao được sản xuất bởi thương hiệu ABBA Linear Tech (Đài Loan – thuộc tập đoàn Schaeffler, CHLB Đức). Đây là giải pháp chuyển đổi cơ học tối ưu giúp biến đổi chuyển động quay thành chuyển động tịnh tiến với hiệu suất truyền động vượt trội đạt trên 90%, giảm ma sát tối đa và tiết kiệm năng lượng so với các cụm vít me ren trượt truyền thống.
Sản phẩm sở hữu đường kính danh định trục vít me 25mm cùng bước ren 25mm. Dòng FSE High Lead đỉnh cao với bước ren 25mm bằng đúng đường kính trục, 1 vòng quay tiến được 25mm, tối ưu tuyệt đối cho máy cắt laser fiber tốc độ cao và robot công nghiệp. Nhờ quy trình tôi thấm carbon và mài rãnh bi siêu tinh xảo theo tiêu chuẩn công nghiệp CHLB Đức, đai ốc vít me bi ABBA luôn đảm bảo độ cứng vững, khả năng vận hành êm ái và tuổi thọ bền bỉ hàng đầu phân khúc.

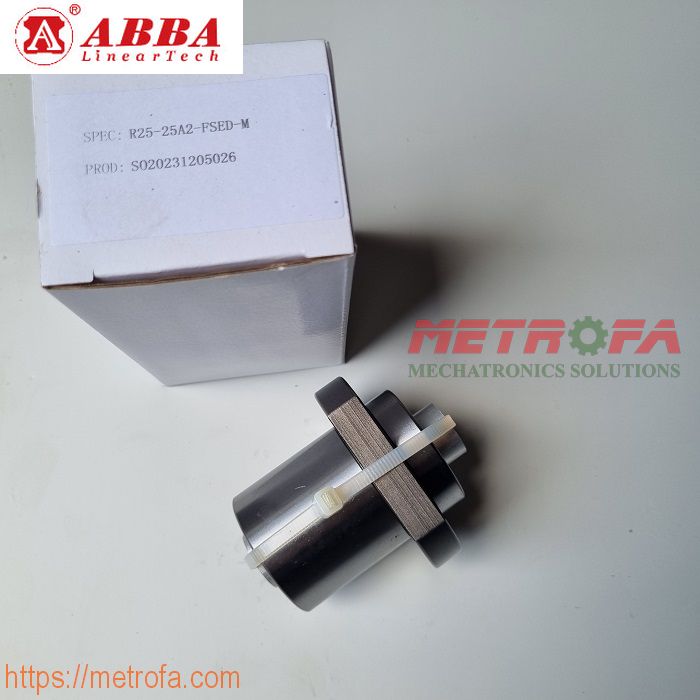

Hình ảnh thực tế đai ốc vít me bi ABBA FSE-R2525A2D (FSE 2525-2) chính hãng tại kho CNC24H
2. Ý nghĩa mã ký hiệu và cấu tạo cơ học đai ốc ABBA FSE-R2525A2D
Ký hiệu kỹ thuật trên thân đai ốc FSE-R2525A2D (FSE 2525-2) thể hiện đầy đủ các đặc tính cơ học chuẩn hóa của nhà sản xuất ABBA:
- FSE: Dòng đai ốc (Mặt bích tiêu chuẩn High Speed tuần hoàn nắp chặn đầu trục (End-Cap Circulation)) có hệ thống tuần hoàn bi chất lượng cao, thiết kế tối ưu hóa khí động học dòng bi, giúp chuyển động lăn nhẹ nhàng và triệt tiêu tiếng ồn.
- R (Right-hand): Chiều xoắn ren phải theo chiều kim đồng hồ tiêu chuẩn.
- 25: Đường kính danh định của trục vít me tương thích là Φ25 mm.
- 25: Bước ren của trục vít me là 25 mm (mỗi vòng quay 360° của trục, đai ốc tịnh tiến được 25mm).
- 2: Cấu hình 2 vòng tuần hoàn kép (2 circuits - A2) bên trong thân đai ốc, đảm bảo phân bố tải trọng đồng đều và tuổi thọ làm việc lâu dài.
- D: Tích hợp phớt gạt bụi cao su kép hai đầu (Double Wiper Seals), ngăn chặn bụi bẩn, phoi mạt xâm nhập vào các rãnh lăn bi và giữ mỡ bôi trơn ổn định.
Cấu tạo cơ học cao cấp:
- Thân đai ốc: Chế tạo từ thép hợp kim đặc chủng SCM415/SCM420 nhiệt luyện thấm carbon sâu, đạt độ cứng bề mặt rãnh bi từ HRC 58 – 62, chịu lực mài mòn cực tốt khi hoạt động cường độ cao.
- Bi thép chịu lực: Sử dụng bi thép hợp kim GCr15 tôi cứng đạt HRC 60-64, mài siêu tinh xảo theo cấp chính xác cao, giúp giảm thiểu ma sát lăn và triệt tiêu rung động.
- Phớt chắn bụi NBR đàn hồi: Được ép kín ở hai đầu mặt đai ốc, ôm sát biên dạng ren vít me, gạt sạch phoi mạt và dầu bẩn trong môi trường gia công cơ khí khắc nghiệt.
3. Bảng thông số kích thước kỹ thuật chi tiết đai ốc FSE-R2525A2D
Dưới đây là bảng thông số kích thước hình học và khả năng chịu tải chính xác theo catalog kỹ thuật chính thức của ABBA Linear Tech:
| Mã sản phẩm (Model) |
FSE-R2525A2D (FSE 2525-2) |
| Hãng sản xuất & Xuất xứ |
ABBA Linear Tech – Đài Loan (Tập đoàn Schaeffler, Đức) |
| Đường kính danh định trục vít me (d) |
25 mm |
| Bước ren vít me (Lead - I) |
25 mm |
| Cấu hình tuần hoàn bi |
2 vòng tuần hoàn kép (2 circuits - A2) |
| Đường kính ngoài thân đai ốc (D1) |
47 mm |
| Chiều dài tổng thể đai ốc (L) |
73 mm |
| Đường kính mặt bích (D) |
74 mm |
| Chiều dày mặt bích (B) |
12 mm |
| Đường kính tâm lỗ bu lông mặt bích (A / PCD) |
60 mm |
| Chiều rộng vát cạnh mặt bích (W) |
56 mm |
| Lỗ bu lông bắt bích |
4 lỗ Φ6.6 mm (sử dụng bu lông M6) |
| Lỗ tra mỡ bôi trơn (Q) |
Ren M6 |
| Tải trọng động danh định (Ca) |
1,620 kgf (≈ 15.9 kN) |
| Tải trọng tĩnh danh định (Coa) |
2,980 kgf (≈ 29.2 kN) |
| Cấp chính xác tiêu chuẩn |
C5 / C7 |
Sơ đồ bản vẽ kỹ thuật hình học đai ốc dòng ABBA FSE
Bảng tra kích thước lắp ráp chi tiết các model đai ốc vít me bi ABBA FSE từ catalog chính hãng
4. Ưu điểm nổi bật của đai ốc vít me bi ABBA FSE-R2525A2D
Đai ốc vít me bi ABBA FSE-R2525A2D được đông đảo kỹ sư chế tạo máy tin tưởng lựa chọn nhờ sở hữu những ưu thế kỹ thuật vượt trội:
- Hiệu suất chuyển động trên 90%: Giảm lực cản ma sát lăn tối đa, tiết kiệm công suất động cơ dẫn động và hạn chế nhiệt phát sinh trong các chu kỳ chuyển động liên tục.
- Độ chính xác định vị và lặp lại tin cậy: Sản xuất theo cấp chính xác C5 và C7, triệt tiêu hiện tượng trượt bước, đảm bảo sản phẩm gia công đạt dung sai cơ khí hoàn hảo.
- Thiết kế mặt bích tối ưu lắp ráp: Tiêu chuẩn Mặt bích tiêu chuẩn High Speed tuần hoàn nắp chặn đầu trục (End-Cap Circulation) giúp gá đặt vuông góc chính xác với bàn máy, liên kết bu lông cứng vững chống rung lắc trong quá trình cắt gọt.
- Tuổi thọ vượt trội: Rãnh lăn bi được tôi thấm carbon sâu và mài gương công nghệ cao, duy trì độ trơn tru và ngăn ngừa hiện tượng rơ lắc đường bi sau thời gian dài sử dụng.
- Khả năng chống bụi tuyệt hảo: Phớt chắn kép hai đầu bảo vệ tuyệt đối cụm bi thép khỏi phoi nhôm, mùn gỗ, bụi đá và dung dịch làm mát.
5. Ứng dụng thực tế của vít me bi ABBA FSE-R2525A2D trong máy móc
Nhờ khả năng chịu tải tốt và độ ổn định cao, cụm vít me bi ABBA FSE-R2525A2D được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp tự động hóa:
- Máy phay CNC, máy tiện cơ khí chính xác: Làm cơ cấu dẫn động các trục chuyển động X, Y, Z yêu cầu độ cứng vững cao và phản hồi nhạy bén.
- Máy đục gỗ CNC, máy khắc quảng cáo: Đem lại chuyển động nhịp nhàng, tăng tốc độ cắt khắc và nâng cao năng suất gia công cơ sở sản xuất.
- Máy cắt Laser Fiber & Máy cắt Plasma CNC: Tối ưu hóa hành trình di chuyển không tải và tốc độ dịch chuyển bàn cắt nhanh, chuẩn xác.
- Cánh tay robot công nghiệp & Cụm Pick & Place: Nâng hạ phôi, cấp liệu tự động và định vị sản phẩm trên dây chuyền lắp ráp tự động 24/7.
- Bàn trượt điện tự động hóa (Linear Module / Slide Table): Kết hợp linh hoạt cùng động cơ bước (Step Motor) hoặc động cơ servo trong nhà máy sản xuất linh kiện điện tử.
6. Hướng dẫn lắp đặt và bảo dưỡng đai ốc vít me bi ABBA chuẩn kỹ thuật
Để đảm bảo tuổi thọ tối đa cho đai ốc và trục vít me bi ABBA, người kỹ thuật cần thực hiện đúng các nguyên tắc sau:
- Tuyệt đối không rút ống dưỡng nhựa (Dummy Pipe) ra ngoài: Khi chưa luồn đai ốc vào trục ren, không được tháo ống dưỡng định vị bên trong vì sẽ làm toàn bộ bi văng ra ngoài, làm mất độ đồng đều ban đầu.
- Thao tác chuyển đai ốc từ ống dưỡng sang trục ren: Vát mép đầu trục ren sạch bavia, tỳ sát mép ống dưỡng vào đầu trục ren, xoay nhẹ đai ốc trượt êm ái sang trục vít me cho đến khi ăn khớp hoàn toàn, sau đó cất ống dưỡng nhựa để tái sử dụng.
- Căn chỉnh độ đồng tâm tuyệt đối: Gá đai ốc và các gối đỡ trục (Gối đỡ BK20 / BF20 (hoặc FK20 / FF20), áo đai ốc chuyên dụng) đồng tâm thẳng hàng tuyệt đối. Tránh hiện tượng lệch tâm gây ứng suất uốn trục làm kẹt bi và nóng trục.
- Bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng chịu cực áp gốc Lithium (NLGI 2). Định kỳ bơm mỡ qua vú mỡ ren M6 trên mặt bích sau mỗi 2 – 3 tháng hoặc sau mỗi 100 giờ chạy máy liên tục.
7. Câu hỏi thường gặp về đai ốc vít me bi ABBA FSE-R2525A2D (FAQ)
Q1: Đai ốc vít me bi ABBA FSE-R2525A2D tương thích với gối đỡ trục vít me và áo đai ốc nào?
Trả lời: Đai ốc vít me bi ABBA FSE-R2525A2D tương thích hoàn hảo với các bộ Gối đỡ BK20 / BF20 (hoặc FK20 / FF20), áo đai ốc chuyên dụng theo chuẩn kích thước quốc tế, giúp người chế tạo dễ dàng đồng bộ cụm truyền động.
Q2: CNC24H có nhận gia công cơ khí hai đầu trục vít me bi ABBA theo bản vẽ không?
Trả lời: Có. CNC24H nhận gia công tiện chính xác hai đầu trục vít me bi ABBA theo đúng bản vẽ thiết kế của khách hàng (tiện gối đỡ BK/BF, tiện then, ren khóa đai ốc, rãnh phanh phe) sẵn sàng lắp máy ngay khi nhận hàng.
Q3: Thương hiệu ABBA Linear Tech có nguồn gốc xuất xứ từ đâu?
Trả lời: ABBA Linear Tech là thương hiệu chế tạo linh kiện truyền động tuyến tính danh tiếng của Đài Loan, hiện thuộc tập đoàn Schaeffler (CHLB Đức) – tập đoàn sản xuất vòng bi và giải pháp chuyển động hàng đầu thế giới.
8. Chính sách phân phối & Báo giá đai ốc vít me bi ABBA tại CNC24H
CNC24H là đơn vị phân phối trực tiếp các dòng sản phẩm linh kiện tự động hóa, thanh trượt con trượt và đai ốc trục vít me bi ABBA Linear Tech Đài Loan tại thị trường Việt Nam:
- 100% hàng chính hãng ABBA Đài Loan: Sản phẩm mới nguyên hộp, nguyên tem niêm phong, đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ.
- Sẵn kho số lượng lớn: Đầy đủ các dòng FSU, FSI, FSE, FSC, FPA... kèm trục vít me bi cắt quy cách và gia công theo yêu cầu.
- Chất lượng kiểm định nghiêm ngặt: Đảm bảo độ đồng tâm, độ trơn mượt và triệt tiêu khe hở rơ lắc trước khi xuất xưởng.
- Báo giá cạnh tranh tận gốc: Nhập khẩu trực tiếp không qua trung gian thương mại, mang lại mức giá bán sỉ và lẻ tốt nhất cho thợ chế tạo và doanh nghiệp cơ khí.
