1. Giới thiệu tổng quan về Con trượt tiêu chuẩn WON S-C Series

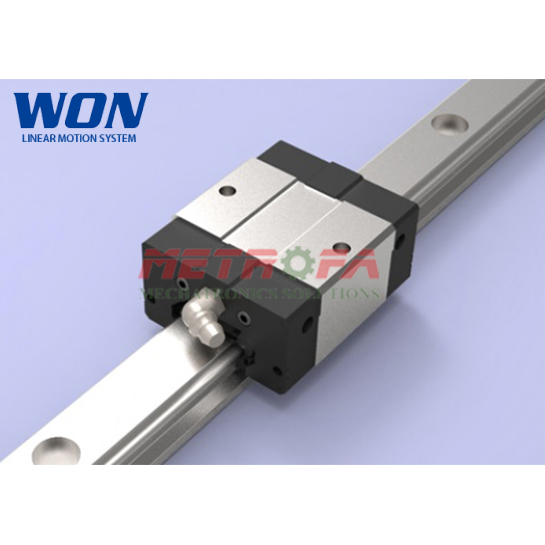

Con trượt tiêu chuẩn WON S-C Series (S15C, S20C, S25C) là dòng con trượt vuông công nghiệp kích thước tiêu chuẩn dạng khối vuông thân thấp gọn (Compact Square Block) thuộc S Series, được nghiên cứu và chế tạo bởi tập đoàn WONST Co., Ltd (Hàn Quốc) – thương hiệu dẫn đầu tại xứ sở kim chi với hơn 30 năm kinh nghiệm (thành lập từ năm 1989) trong ngành cơ khí dẫn hướng tuyến tính chính xác cao.

Dòng S-C Series được thiết kế dạng khối vuông không cánh, tối ưu hóa chiều cao lắp ráp H thấp gọn hơn so với dòng tải nặng, đặc biệt phù hợp cho các không gian máy móc cơ điện có khoang lắp hẹp nhưng vẫn đòi hỏi khả năng chịu tải trọng công nghiệp lớn, độ êm ái cao và độ cứng vững cơ học bền bỉ của thương hiệu WONST Hàn Quốc.

2. Cấu tạo cơ khí & Nguyên lý hoạt động của Con trượt WON S-C Series

Con trượt WON S-C Series được sản xuất bằng công nghệ gia công cơ khí chính xác cao của Hàn Quốc:

• Vật liệu thép hợp kim tôi cứng toàn phần: Thân khối trượt và rãnh ray được gia công từ thép hợp kim chất lượng cao, bề mặt rãnh bi tôi cao tần đạt độ cứng 58 – 62 HRC, mang lại khả năng chống mài mòn vượt trội và tuổi thọ vận hành lâu dài.
• Cấu trúc 4 hàng bi tuần hoàn tiếp xúc góc 45° (Circular Arc 4-Row): Thiết kế 4 hàng bi chịu tải theo góc 45° đối xứng giúp con trượt có khả năng tự lựa sai số lắp ráp (Self-aligning capability) và chịu tải trọng tương đương theo cả 4 hướng: hướng tâm, ngược hướng tâm và tải trọng hai bên hông.
• Lồng giữ bi an toàn độc quyền (Ball Retainer): Giữ các viên bi thép cố định trong rãnh trượt khi rút khối trượt ra ngoài thanh ray, ngăn chặn hoàn toàn rủi ro rơi rụng bi khi thao tác thi công lắp máy.
• Hệ thống phớt chắn bụi đa lớp (End Seal + Inner Seal): Phớt cao su kỹ thuật hai đầu và phớt đáy ngăn ngừa triệt để mạt phoi cắt gọt kim loại, bụi bẩn xâm nhập vào đường bi, đồng thời bảo vệ lượng mỡ bôi trơn tối ưu.
• Vận hành êm ái – Tốc độ cao: Chuyển động nhẹ nhàng với hệ số ma sát trượt chỉ từ 0.002 – 0.003, hạn chế sinh nhiệt ở vận tốc làm việc cao.

3. Bảng thông số kỹ thuật chi tiết Con trượt tiêu chuẩn WON S15C, S20C, S25C

Bảng kích thước hình học và thông số tải trọng định mức tiêu chuẩn của dòng WON S-C Series:

Bảng 1: Kích thước hình học con trượt WON S-C Series (Đơn vị: mm)

Bảng 2: Tải trọng định mức & Khả năng chịu mô-men uốn của Con trượt WON S-C Series

4. So sánh chi tiết biến thể khối vuông thân thấp (S-C) và khối vuông tiêu chuẩn (S-R)

Bảng đối chiếu đặc tính kỹ thuật giữa hai cấu hình khối vuông trong dòng công nghiệp WON S Series:

5. So sánh con trượt tiêu chuẩn WON S-C với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn kích thước công nghiệp quốc tế, con trượt WON S-C Series tương thích về kích thước mặt gá lắp ghép với các dòng con trượt vuông thân thấp tương đương:

• So sánh với dòng tương đương của HIWIN (EGH-CA Series: EGH15CA, EGH20CA, EGH25CA): Chiều cao lắp ráp H=24/28/33mm và bề rộng W hoàn toàn đồng nhất. Con trượt WONST Hàn Quốc vận hành êm ái, bi lăn trơn tru và ít sinh nhiệt.
• So sánh với dòng tương đương của PMI (MSB-S Series: MSB15S, MSB20S, MSB25S): Tương đương về kích thước bao ngoài và thông số lắp đặt ray. Sản phẩm WON thừa hưởng công nghệ sản xuất OEM khắt khe cho Nhật Bản.
• So sánh với dòng tương đương của CPC (ARC-MS Series): Kích thước hình học bao ngoài hoàn toàn tương đồng, khả năng chịu tải trọng công nghiệp bền bỉ.
• So sánh với dòng tương đương của THK (SSR-XW / SRS Series): WONST có bề dày kinh nghiệm OEM cho THK Japan, đem lại chất lượng tin cậy tương đương với chi phí đầu tư kinh tế.

6. Ưu điểm nổi bật của Con trượt tiêu chuẩn WON S-C Series

• Thiết kế khối vuông thân thấp gọn: Tiết kiệm chiều cao máy, trọng tâm thấp giúp tăng độ ổn định động học khi vận hành tốc độ cao.
• Chịu tải trọng công nghiệp lớn: 4 hàng bi tuần hoàn chịu tải tương đương 4 hướng, đảm bảo độ cứng vững cơ học bền bỉ.
• Khả năng tự lựa sai số: Biên dạng rãnh trượt hình cung tròn giúp hấp thụ sai số gá đặt cơ khí nhỏ mà không gây kẹt bi.
• Vận hành êm ái – Tuổi thọ cao: Hệ thống lồng giữ bi và mài rãnh bi siêu bóng giúp chuyển động nhẹ nhàng, độ ồn cực thấp.
• Phốt chắn bụi kín khít: Bảo vệ đường bi khỏi mạt phoi gia công và bụi bẩn công nghiệp.

7. Ứng dụng thực tế của Con trượt tiêu chuẩn WON S-C Series

• Máy tự động hóa công nghiệp và đóng gói: Băng chuyền phân loại sản phẩm, máy đóng đai tự động, cơ cấu cấp phôi.
• Máy công cụ nhẹ và máy cắt: Máy cắt decal, máy in bạt khổ lớn, máy khắc gỗ laser.
• Thiết bị lắp ráp điện tử: Máy chèn linh kiện tự động, băng tải kiểm tra bo mạch PCB.
• Cơ cấu nâng hạ và bàn trượt trung bình: Bàn nâng bàn trượt cơ điện có khoang lắp thấp.

8. Hướng dẫn lắp đặt và bảo dưỡng Con trượt WON S-C Series

1. Vệ sinh bề mặt lắp đặt: Lau sạch bề mặt gá đặt ray và con trượt.
2. Dùng dưỡng ray dẫn hướng: Luôn áp sát dưỡng nhựa vào đầu thanh ray kim loại rồi nhẹ nhàng đẩy khối trượt sang. Không dùng lực búa gõ ép.
3. Siết bu lông đúng lực: Dùng cờ lê lực siết ốc đều tay theo hình chữ X đối xứng.
4. Bôi trơn định kỳ: Tra mỡ chịu tải công nghiệp định kỳ qua vú mỡ của khối trượt.
