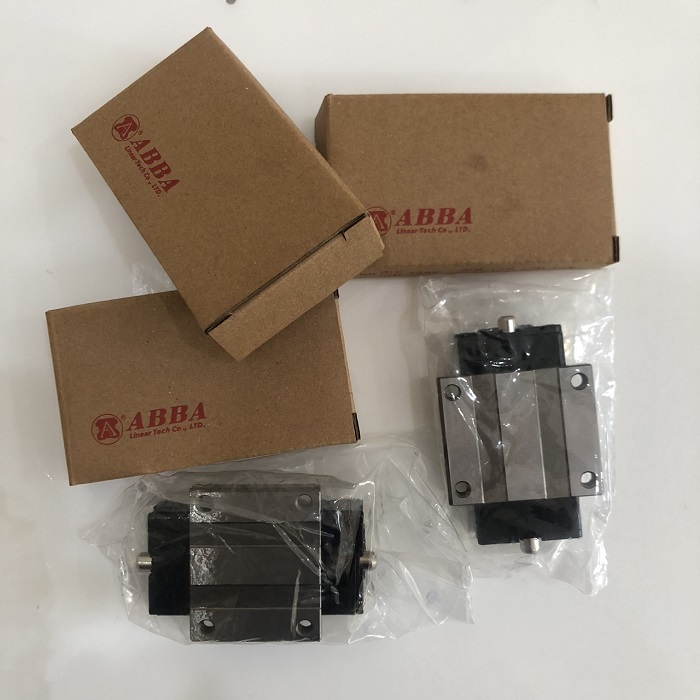

Con trượt BRC15A0 / BRD15A0

1. Giới thiệu tổng quan về Con trượt BRC15A0 / BRD15A0

Con trượt BRC15A0 / BRD15A0 là dòng con trượt dẫn hướng tuyến tính cơ khí chính xác dạng có cánh bắt ốc từ trên xuống (Flange Top Mounting Block) thuộc BR Series danh tiếng do tập đoàn ABBA Linear Tech Co., Ltd. (Đài Loan) nghiên cứu và chế tạo. ABBA là thương hiệu tiên phong trên thế giới sở hữu công nghệ dẫn hướng bi 4 hàng tuần hoàn tích hợp hệ thống tự bôi trơn bản quyền, mang lại khả năng vận hành êm ái, triệt tiêu độ rơ lắc và tuổi thọ bền bỉ vượt trội.

Sản phẩm sở hữu kích thước hình học chuẩn xác theo catalogue chính thức của ABBA Linear với chiều cao lắp ráp H = 24 mm, chiều rộng khối trượt W = 47 mm và chiều dài tổng thể L = 66.0 mm (phiên bản tiêu chuẩn BRC15-A0) hoặc L = 56.0 mm (phiên bản BRD15-A0). Toàn bộ khối trượt được chế tạo từ thép hợp kim chịu lực tôi thấm carbon sâu, rãnh bi đạt độ cứng 58 – 64 HRC, chống mài mòn hoàn hảo và duy trì độ chính xác ở cấp độ micromet trong suốt quá trình hoạt động liên tục.

2. Bảng quy đổi mã sản phẩm cũ và mới (BR Series Model Code Transition)

Theo tài liệu chuẩn hóa kỹ thuật từ nhà sản xuất ABBA Linear, các mã con trượt thuộc hệ truyền thống (Old item name: BRS / BRH) đã được chuyển đổi và nâng cấp định danh sang hệ mã mới (New item name: BRC / BRD). Trong đó:

• Chuyển đổi model chuẩn hãng: Model truyền thống BRH15A được chuyển đổi sang mã mới là BRC15-A0 (phiên bản tiêu chuẩn tích hợp hộp dầu bôi trơn - Standard end cap with lubricant reservoir) hoặc BRD15-A0 (phiên bản nắp ngắn không hộp dầu - Short end cap without lubricant reservoir). Tương tự, model BRH15A-S tương ứng với BRD15-A0.
• Khả năng lắp lẫn hoàn hảo: Cả model cũ và model mới đều có kích thước mặt lắp ráp, khoảng cách tâm lỗ bắt bu lông (38 x 30 mm) và tải trọng hoàn toàn tương đồng 100%, lắp vừa khít trên thanh ray trượt BR15 hoặc BRR15 mà không cần sửa đổi bất kỳ kết cấu cơ khí nào.

Bảng 1: Bảng đối chiếu quy đổi chi tiết dòng ABBA BR15 Series

3. Cấu tạo và cơ chế hoạt động của Con trượt BRC15A0 / BRD15A0

Con trượt Con trượt BRC15A0 / BRD15A0 sở hữu thiết kế cơ khí chính xác tối ưu theo tiêu chuẩn công nghiệp hiện đại:

• Cơ cấu 4 hàng bi tiếp xúc góc 45° (4-Row Angular Contact): 4 rãnh tuần hoàn bi chạy khép kín tiếp xúc rãnh tròn Gothic đối xứng góc 45°. Thiết kế này phân bố lực đồng đều theo 4 phương (hướng tâm, nghịch tâm và 2 hướng bên hông), mang lại khả năng chống lật ngang (Roll moment) và mô men uốn (Pitch/Yaw moment) cực tốt.
• Hệ thống tự bôi trơn tích hợp độc quyền (Self-Lubricating System): Tích hợp khoang chứa chất bôi trơn đặc biệt liên tục cung cấp màng dầu vi lượng lên toàn bộ rãnh bi, giúp giảm thiểu ma sát mài mòn, triệt tiêu nhiệt lượng phát sinh và gia tăng gấp đôi tuổi thọ làm việc.
• Khả năng tự lựa sai số (Self-Aligning): Góc tiếp xúc bi được tối ưu hóa cho phép con trượt tự điều chỉnh và hấp thụ các dung sai nhỏ trên bề mặt lắp gá máy, giúp cơ cấu trượt êm mượt mà không bị kẹt hay giật cục.
• Hệ thống phớt chắn bụi kín khít hai đầu: Trang bị sẵn phớt gạt cao su kép chịu dầu công nghiệp ngăn ngừa mạt kim loại, phoi tiện phay, mạt gỗ và bụi bẩn xâm nhập vào đường bi, đồng thời ngăn dầu mỡ thất thoát ra ngoài.

4. So sánh chi tiết con trượt BRC15-A0 (Có cánh tiêu chuẩn) và BRD15-A0 (Có cánh nắp ngắn)

Trong cùng dải quy cách kích thước Size 15 của ABBA BR Series, nhà sản xuất cung cấp các phiên bản kết cấu thân trượt nhằm đáp ứng tối ưu các yêu cầu kỹ thuật và không gian máy móc khác nhau. Bảng dưới đây đối chiếu chi tiết các thông số cơ học then chốt:

5. So sánh con trượt Con trượt BRC15A0 / BRD15A0 với các dòng tương đương trên thị trường

Nhờ tiêu chuẩn hóa kích thước lắp đặt cơ khí theo quy chuẩn công nghiệp quốc tế (ISO/DIN), con trượt Con trượt BRC15A0 / BRD15A0 của ABBA Linear có sự tương đồng cao về kích thước khung gá kết cấu bên ngoài với các thương hiệu dẫn hướng tuyến tính nổi tiếng khác cùng phân khúc:

• So sánh với dòng tương đương của HIWIN (HGW15CC): Có sự tương quan về thông số lắp ráp khung máy (H = 24mm, W = 47mm, bước lỗ 38 × 30mm). Con trượt ABBA nổi bật với công nghệ tự bôi trơn tích hợp độc quyền bản quyền, giúp phân bổ màng mỡ bôi trơn đều đặn lên 4 đường tuần hoàn bi, giảm thiểu ma sát mài mòn và tiết kiệm đáng kể chi phí bảo trì định kỳ.
• So sánh với dòng tương đương của PMI (MSA15E): Có sự tương đồng về kích thước mặt gá đặt (H = 24mm, W = 47mm, bước lỗ 38 × 30mm). Con trượt ABBA sở hữu cơ cấu rãnh bi Gothic 45° phân bổ lực cân bằng 4 hướng, giúp vận hành êm ái ở dải tốc độ cao (3 – 5 m/s) và độ rơ lắc đạt tiêu chuẩn micromet.
• So sánh với dòng tương đương của CPC (HRC15FN): Có cùng quy cách kích thước lắp ráp (H = 24mm, W = 47mm, bước lỗ 38 × 30mm). Dòng con trượt của ABBA được đánh giá cao nhờ chất thép hợp kim tôi cứng sâu 58 – 64 HRC, khả năng tự lựa sai số lắp ráp nhỏ và nguồn linh kiện phụ tùng thay thế sẵn có rất phong phú tại thị trường Việt Nam.

6. Thông số kỹ thuật chi tiết của Con trượt BRC15A0 / BRD15A0

Dưới đây là bản vẽ kỹ thuật kích thước hình học chính thức của nhà sản xuất ABBA và bảng thông số kỹ thuật chuẩn của Con trượt BRC15A0 / BRD15A0:

Bảng 2: Kích thước hình học chuẩn catalogue Con trượt BRC15A0 / BRD15A0 (Đơn vị: mm)

Bảng 3: Tải trọng định mức & Mô men tĩnh cho phép

7. Ưu điểm nổi bật của dòng Con trượt ABBA BR15

• Khả năng chịu tải trọng và mô men uốn vượt trội: Thiết kế phân bố lực 4 hướng cân bằng giúp con trượt chịu được rung động và áp lực cắt gọt lớn mà không bị biến dạng đàn hồi.
• Tiết kiệm chi phí bảo trì nhờ công nghệ bôi trơn tự động: Khối trữ mỡ tích hợp cấp dầu đều đặn, kéo dài chu kỳ bảo dưỡng định kỳ lên hàng ngàn giờ chạy máy liên tục.
• Vận hành siêu êm và tốc độ cao: Thiết kế rãnh hồi bi trơn tru giúp giảm thiểu tiếng ồn cơ khí tối đa, hỗ trợ vận tốc trượt đạt 3 – 5 m/s.
• Độ chính xác lặp lại micromet: Giữ vững độ rơ chuẩn xác, giúp chi tiết gia công đạt độ bóng bề mặt và độ phẳng sắc nét.
• Chống bụi bẩn tuyệt vời: Hoạt động bền bỉ trong môi trường khắc nghiệt nhiều mạt gỗ, phoi sắt và bụi công nghiệp.

8. Ứng dụng thực tế của Con trượt BRC15A0 / BRD15A0

Nhờ đặc tính bền bỉ và độ cứng vững cơ học vượt trội, Con trượt BRC15A0 / BRD15A0 là linh kiện cốt lõi trong các hệ thống máy móc cơ khí chính xác:

• Máy công cụ CNC cơ khí: Máy phay CNC 3 trục / 4 trục, máy tiện CNC, máy mài phẳng, máy cắt dây đồng EDM.
• Máy cắt Laser Fiber & Plasma CNC: Dẫn hướng bàn máy và cổng trục X, Y cho máy cắt kim loại tấm tốc độ cao.
• Máy chế biến gỗ & Chế tác đá: Máy phay router CNC nhiều đầu, máy cưa bàn trượt chịu bụi mịn và độ rung liên tục.
• Dây chuyền tự động hóa & Robot: Robot bốc xếp hàng hóa, băng tải tự động, cơ cấu nâng hạ cơ khí chính xác.
• Thiết bị y tế & Bán dẫn: Bàn soi định vị tự động, máy đóng gói dược phẩm và cơ cấu gắp đặt linh kiện điện tử.

9. Hướng dẫn lắp đặt và bảo dưỡng Con trượt BRC15A0 / BRD15A0

1. Làm sạch bề mặt gá: Sử dụng giẻ sạch và đá mài dầu vệ sinh sạch ba-vớ, bụi kim loại và dầu chống gỉ trên ray trượt và mặt bàn máy.
2. Lắp ray trượt đúng mô men siết: Bắt ốc ray từ tâm tản dần sang 2 đầu bằng cờ-lê cân lực đúng thông số bu lông tiêu chuẩn 4.5 x 7.5 x 5.8.
3. Trượt con trượt vào ray cẩn thận: Luôn dùng thanh dưỡng nhựa hỗ trợ để luồn con trượt vào ray, tránh làm rơi rớt hoặc lệch bi tuần hoàn bên trong.
4. Tra mỡ bôi trơn định kỳ: Sử dụng vú mỡ bơm đều mỡ bôi trơn chuyên dụng gốc Lithium sau mỗi 100 km hành trình hoặc 3 – 6 tháng/lần tùy môi trường sản xuất.

10. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

• Cam kết sản phẩm chính hãng: Cam kết sản phẩm chính hãng mới 100%, đảm bảo tiêu chuẩn chất lượng nhà sản xuất ABBA Linear Đài Loan, vận hành trơn tru, độ rơ chuẩn xác và tuổi thọ bền bỉ.
• Thời gian bảo hành: Bảo hành chính hãng 12 tháng đối với tất cả các dòng sản phẩm con trượt và ray trượt ABBA.
• Chính sách đổi trả: Hỗ trợ 1 đổi 1 nhanh chóng nếu phát hiện bất kỳ lỗi kỹ thuật nào từ nhà sản xuất.
• Giao hàng toàn quốc: Sản phẩm được đóng gói bọc chống sốc cẩn thận, chuyển phát nhanh hỏa tốc đến tận tay khách hàng trên toàn quốc.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn tính toán chọn mã, độ rơ và cung cấp bản vẽ CAD 2D/3D phục vụ thiết kế máy móc.
