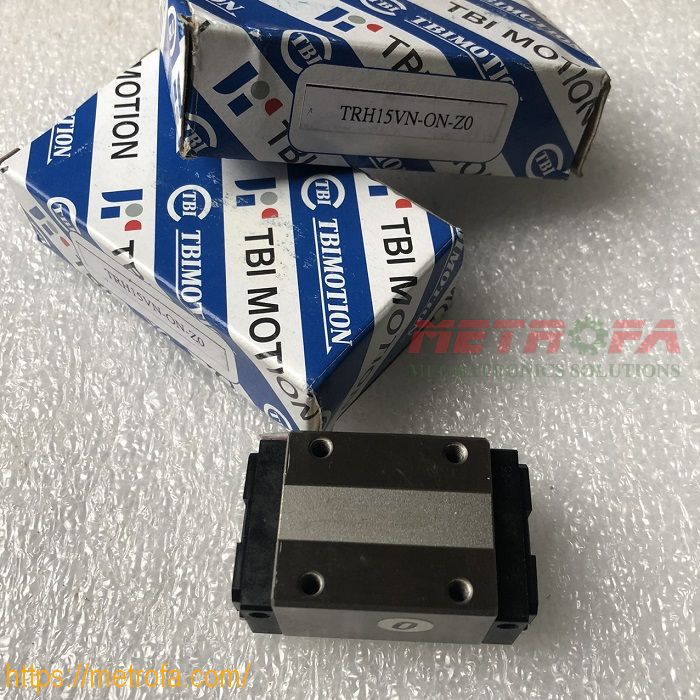

Con trượt TRH15VN

1. Giới thiệu tổng quan về Con trượt TRH15VN – TBI Motion Đài Loan

Con trượt TRH15VN là dòng con trượt dẫn hướng tuyến tính tải nặng chất lượng cao được nghiên cứu và chế tạo bởi tập đoàn TBI Motion (Đài Loan) – một trong những thương hiệu hàng đầu thế giới trong lĩnh vực linh kiện chuyển động cơ khí chính xác. Dòng sản phẩm TBI TRH Series nổi tiếng với kết cấu 4 hàng bi tuần hoàn chịu tải cân bằng, khả năng vận hành bền bỉ và độ cứng vững cơ học vượt trội, được sử dụng rộng rãi trên hàng triệu hệ thống máy móc công nghiệp tại châu Á và toàn cầu.

Ý nghĩa các ký tự trong mã sản phẩm TRH15VN:

• TRH: Dòng con trượt dẫn hướng bi 4 hàng tải nặng tiêu chuẩn của TBI Motion (Heavy Load Linear Guide).
• 15: Kích thước danh nghĩa size 15, sử dụng ăn khớp đồng bộ với thanh ray trượt vuông TR15 (chiều rộng ray 15mm).
• V: Khối trượt dạng vuông không cánh (Square type / Flangeless Block), thiết kế nhỏ gọn bề ngang, bắt bu-lông định vị trực tiếp từ mặt trên xuống mặt bàn trượt.
• N: Chiều dài khối trượt tiêu chuẩn (Normal / Standard Length), mang lại tỷ lệ hoàn hảo giữa tải trọng chịu đựng và không gian cơ cấu máy.

2. Bảng thông số kỹ thuật chi tiết Con trượt TBI TRH15VN

Dưới đây là bảng thông số kích thước hình học và khả năng chịu tải chi tiết của con trượt TBI TRH15VN trích xuất từ tài liệu Catalog kỹ thuật chính thức của nhà sản xuất TBI Motion:

* Ghi chú bổ sung: Trọng lượng của con trượt TRH15VN xấp xỉ 0.15 kg/chiếc; sử dụng kèm bu-lông bắt ray tiêu chuẩn M4 × 16.

3. Cấu tạo chi tiết và nguyên lý vận hành của dòng TBI TRH

Con trượt TBI TRH15VN được cấu thành từ các cụm chi tiết cơ khí tinh xảo, phối hợp đồng bộ để tạo nên chuyển động tịnh tiến chính xác cao:

• Thân khối trượt (Block Body): Được gia công từ thép hợp kim chất lượng cao, trải qua quy trình nhiệt luyện bề mặt đạt độ cứng 58 – 62 HRC, giúp con trượt chống biến dạng đàn hồi ngay cả khi chịu lực ép hoặc rung chấn mạnh.
• Hệ thống 4 hàng bi tuần hoàn góc tiếp xúc 45° (DF Architecture): Các viên bi thép hợp kim chạy trong 4 rãnh dẫn hướng dạng vòm tròn Gothic (Gothic Arch Profile). Thiết kế góc 45 độ giúp khối trượt phân bổ đều khả năng chịu tải theo 4 hướng độc lập: hướng tâm (Radial), ngược hướng tâm (Reverse-radial) và hai hướng phương ngang (Lateral).
• Nẹp kim loại giữ bi (Retainer Wire): Cơ cấu giữ bi gia cường giúp cố định toàn bộ các viên bi thép trên thân trượt, ngăn chặn hoàn toàn hiện tượng rơi rớt bi ra ngoài khi rút con trượt ra khỏi ray.
• Nắp hồi bi bằng nhựa công nghệ cao (End Caps): Được đúc chính xác giúp chuyển hướng viên bi mượt mà, triệt tiêu tiếng va đập và ma sát khi vận hành ở dải tốc độ cao.
• Hệ thống chắn bụi khép kín (Sealing System): Tích hợp phớt chắn bụi hai đầu (End Seals) và phớt gạt đáy (Bottom Seals), ngăn ngừa tối đa phoi kim loại, mạt gỗ và bụi bẩn xâm nhập vào đường tuần hoàn bi.

4. So sánh con trượt TRH15VN với các phiên bản trong dòng TBI TRH Series

Nhằm đáp ứng linh hoạt các điều kiện tải trọng và không gian lắp đặt khác nhau của từng thiết kế máy, TBI Motion cung cấp các phiên bản tương ứng trong dải size 15:

5. So sánh Con trượt TBI TRH15VN với các thương hiệu tương đương trên thị trường

Nhờ áp dụng tiêu chuẩn kích thước công nghiệp quốc tế (ISO / DIN), con trượt TBI TRH15VN hoàn toàn tương thích kích thước gá lắp cơ khí với các model cùng phân khúc từ các thương hiệu dẫn hướng hàng đầu:

• So sánh với dòng tương đương của HIWIN (HGH15CA): Khớp chính xác 100% kích thước bao ngoài và tâm lỗ bắt ốc (Chiều cao H = 28mm, Chiều rộng W = 34mm, bước lỗ 26 × 26mm, dùng ray 15mm). TBI TRH15VN có chuyển động đầm êm, độ bền bi cao và mức chi phí linh kiện rất cạnh tranh.
• So sánh với dòng tương đương của PMI (MSA15S): Tương thích hoàn toàn mặt gá kết cấu (H = 28mm, W = 34mm, bước lỗ 26 × 26mm). Cả hai đều thuộc phân khúc ray trượt tải nặng công nghiệp độ bền cao xuất xứ Đài Loan.
• So sánh với dòng tương đương của ABBA (BRC15-R0): Đồng bộ kích thước lắp gá khung máy (H = 28mm, W = 34mm, bước lỗ 26 × 26mm). TBI TRH15VN có ưu thế về độ phổ biến, dễ dàng thay thế trong bảo trì cơ điện.
• So sánh với dòng tương đương của CPC (HRC15MN): Trùng khớp kích thước kỹ thuật (H = 28mm, W = 34mm, bước lỗ 26 × 26mm). Cả hai đều ứng dụng cơ cấu 4 hàng bi tuần hoàn góc tiếp xúc 45 độ chịu lực cân bằng.
• So sánh với dòng tương đương của THK (HSR15A / HSR15R): Khớp chuẩn kích thước cơ khí lắp ghép, tạo điều kiện thuận lợi cho việc hoán đổi cụm dẫn hướng tiết kiệm chi phí bảo trì.

6. Ưu điểm nổi bật của Con trượt TBI TRH15VN

Sản phẩm Con trượt TRH15VN của TBI Motion luôn là sự lựa chọn tin cậy của các xưởng chế tạo máy và kỹ sư tích hợp hệ thống nhờ những ưu điểm vượt trội:

• Chịu tải trọng cân bằng theo 4 phương: Thiết kế góc tiếp xúc 45 độ giúp con trượt chịu đều lực từ trên xuống, lực kéo nhổ từ dưới lên và lực tì ép hai bên hông.
• Khả năng tự lựa sai số gia công (Self-aligning): Cơ cấu DF giúp con trượt tự hấp thụ các sai số căn chỉnh nhẹ của bề mặt lắp ghép, giúp máy trượt nhẹ nhàng mà không bị gằn hay bó kẹt.
• Độ chính xác và độ lặp lại vị trí cao: Hệ số ma sát lăn cực nhỏ (khoảng 0.002 – 0.004), giảm sinh nhiệt ở vận tốc cao, nâng cao độ bền và đảm bảo độ chính xác định vị tới từng micromet.
• Tuổi thọ bền bỉ, tiết kiệm chi phí bảo dưỡng: Thép hợp kim tôi cứng toàn phần, hệ thống chắn bụi hoàn chỉnh cùng núm bơm mỡ tiện dụng giúp con trượt vận hành liên tục 24/7 ổn định trong nhiều năm.
• Hiệu quả kinh tế vượt trội: So với các sản phẩm cùng cấp chất lượng, TBI Motion mang lại tỷ suất chi phí / hiệu năng (P/P) tốt nhất, giảm đáng kể giá thành chế tạo máy tổng thể.

7. Ứng dụng thực tế của Con trượt TBI TRH15VN

Nhờ đặc tính nhỏ gọn, tải trọng khỏe và khả năng làm việc chính xác cao, Con trượt TRH15VN được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Máy công cụ CNC: Dẫn hướng bàn làm việc các trục X, Y, Z cho máy phay CNC loại nhỏ, máy tiện mini, máy mài phẳng và máy gia công kim loại mềm.
• Máy chế biến gỗ & Cắt gọt phi kim: Máy khắc gỗ CNC nhiều đầu, máy cắt ván tự động, máy khắc phù điêu và máy cắt mica/formex.
• Máy cắt Laser & Plasma: Dẫn hướng đầu cắt laser fiber, máy cắt plasma CNC khổ lớn với gia tốc chuyển động cao và hành trình dài.
• Dây chuyền tự động hóa & Robot công nghiệp: Cụm gắp thả linh kiện bán dẫn SMT, robot gantry trục tuyến tính, bàn trượt cấp phôi tự động và hệ thống băng tải phân loại tốc độ cao.
• Máy in 3D công nghiệp & Thiết bị đo kiểm: Dẫn hướng bàn in 3D công nghiệp khổ lớn, máy quét quang học 3D và bàn trượt kính hiển vi điện tử.

8. Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

Để tối đa hóa tuổi thọ hoạt động và giữ vững độ chính xác cho hệ thống dẫn hướng TBI, quý khách hàng nên tuân thủ quy trình khuyến cáo từ hãng:

• Vệ sinh bề mặt lắp gá: Làm sạch hoàn toàn gờ ba via, bụi bẩn, dầu mỡ bảo quản trên mặt bệ máy và thanh ray trước khi lắp đặt.
• Lưu ý bắt buộc khi lắp con trượt vào ray: Tuyệt đối không rút thanh nhựa giữ bi màu cam ra khỏi con trượt bằng tay. Căn thẳng hàng đầu thanh ray TR15 với thanh giữ bi, sau đó đẩy nhẹ con trượt từ từ trượt sang thanh ray thép để thanh ray tự đẩy thanh nhựa ra ngoài.
• Quy trình siết bu-lông: Sử dụng cờ-lê cân lực siết đều các bu-lông gá ray M4 từ vị trí giữa tản dần đều sang hai đầu theo lực siết khuyến nghị (M4 lực siết tiêu chuẩn 4.1 N·m).
• Chế độ bôi trơn định kỳ: Sử dụng mỡ bôi trơn chuyên dụng gốc Lithium chịu tải cao bơm qua vú mỡ kèm theo con trượt. Định kỳ tra mỡ sau mỗi 100 km hành trình hoặc 3 – 6 tháng một lần tùy theo cường độ làm việc của máy.

9. Chính sách bán hàng & Cam kết chất lượng tại CNC24H

Khi chọn mua sản phẩm Con trượt TBI TRH15VN tại CNC24H.com.vn, quý khách hàng được bảo đảm quyền lợi tối đa:

• Cam kết 100% sản phẩm chính hãng: Hàng mới nguyên hộp nhập khẩu chính ngạch từ nhà máy TBI Motion Đài Loan, đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ).
• Bảo hành chính hãng 12 tháng: Cam kết bảo hành 12 tháng, đổi mới 1:1 trong vòng 15 ngày nếu phát hiện bất kỳ lỗi kỹ thuật nào từ nhà sản xuất.
• Kho hàng sẵn sàng phục vụ: Luôn có sẵn số lượng lớn con trượt TRH15VN cùng thanh ray TR15 với đầy đủ chiều dài (từ 1m đến 4m), nhận cắt ray chính xác theo bản vẽ thiết kế của khách hàng.
• Giao hàng hỏa tốc toàn quốc: Đóng gói bọc xốp chống sốc cẩn thận, vận chuyển an toàn và nhanh chóng đến tận xưởng sản xuất trên 63 tỉnh thành.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư cơ điện tự động hóa CNC24H sẵn sàng hỗ trợ giải đáp kỹ thuật, hướng dẫn thiết kế và cung cấp file bản vẽ CAD 2D/3D miễn phí.
